ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA N° 343505
DADOS DO CLIENTE
Nr Ordem de Serviço 460824 Nr Solicitação 343505 Código Cliente 3773 CNPJ 20551772000129
Cliente LOCAENERG COMERCIO DE PECAS E SERVICOS EIRELI - ME. Unidade SODEXO Área/Departamento
Contato Cinthia telefone (11) 96391-3621 e-Mail csc.operacional@energgeradores.com.br,Valdecir.rodrigues@locaenerg.com.br
Endereço Atendimento SODEXO, Av. Antônio Candido Machado, 3100, - Jardim Nova Jordanésia - Cajamar - SP - 07750000 Região 1SPI
Possui Contrato SIM Tipo de Contrato COM PEÇAS Trabalha em Horário de Ponta Stand-By
Contrato MENSAL Técnico Última Preventiva Data Última Preventiva
DADOS DO EQUIPAMENTO
Nr Equipamento: LE-453 Tipo de Equipamento: Grupo Gerador Fabricante: GENERAC
Ano de Fabricação: 2021 Tensão: 380V Fator de Potência: 0.8 Potência Elétrica: 176
Potência Kva: 220 Corrente (A): 330 Frequencia: 60 Horímetro Antes: 701.2
Motor: FIAT / FPT/ IVECO Modelo Motor: NEF67TM6.B611 Número Motor: 6230203
Alternador: WEG Modelo Alternador: AG10250SI10CI Número Alternador: 1059960172
Usca Modelo: DSE4520 Painel de Controle: DEEP SEA Horímetro Depois: 708.4
O GMG possui Telemetria Energ? SIM: ( ) NÃO: ( X )
DEMONSTRATIVO DE MÃO DE OBRA
Técnico Data Km Início Deslocamento Km Chegada Cliente Hora Início Atividade Hora Término Atividade Próximo Destino Km Chegada Destino
Ademir de Castro 03/07/2025 03/07/2025 05:23
0.00 KMs 		03/07/2025 06:04
69.408 KMs 		03/07/2025 06:44 03/07/2025 09:28 Próximo Cliente
ESCOPO DOS SERVIÇOS
PEDIDOS EM ABERTOS
Pedido Quantidade Realizado Justificativa
DESCRIÇÃO DOS PEDIDOS
VERIFICAÇÕES
Antes Depois
MOTOR OK NOK OK NOK Observação
Motor necessita de lavagem V V Verificado
Óleo Lubrificante X X Pendente
Filtro de óleo lubrificante X X Pendente
Sistema de Lubrificação V V Verificado
Radiador V V Verificado
Combustível V V Verificado
Filtro de óleo combustível X X Pendente
Filtro Coalecente (Raccor) N/A N/A
Tanque de Combustível V V Verificado
Sistema de injeção V V Verificado
Bomba d'água V V Verificado
Filtro de ar X X Pendente
Abraçadeiras (Condições e Reaperto) V V Verificado
Mangueiras (Condições e Reaperto) V V Verificado
Funcionamento das turbinas V V Verificado
Cabeçotes V V Verificado
Válvulas V V Verificado
Correias V V Verificado
Suportes do motor (Coxins) V V Verificado
Escapamento V V Verificado
Alternador da Bateria V V Verificado
Bateria V V Verificado
Motor Partida V V Verificado
Sistema de Pré Aquecimento V V Verificado
Sistema de desumidificação N/A N/A
Chicote do Motor V V Verificado
Sensores do motor V V Verificado
Antes Depois
GERADOR OK NOK OK NOK Observação
Reaperto da Baseta do Gerador V V Verificado
Limpeza do Gerador V V Verificado
Isolação do Gerador V V Verificado
Ponte de Diodo verificada V V Verificado
Fiação do Regulador de Tensão reapertada. V V Verificado
Coxinho do Regulador de Tensão V V Verificado
Verificação do TC V V Verificado
Bobina Auxiliar Gerador / Regulador de Tensão V V Verificado
Antes Depois
USCA/QTA (FISÍCO/ESTADO) OK NOK OK NOK Observação
Estado e Limpeza do Painel V V Verificado
Identificações do painel V V Verificado
Medidores painel (Voltimetro, Amperimetro, etc.) N/A N/A
Componentes frontais do painel (Chaves, Botões, etc.) V V Verificado
Componentes internos do painel (Bornes, reles, etc.) V V Verificado
Conexões elétricas (Estado das ligações comando) V V Verificado
Proteções de surto/ Aterramento V V Verificado
Carregador de Bateria V V Verificado
Regulador de Tensão V V Verificado
Regulador de Velocidade V V Verificado
Contator/Disjuntor V V Verificado
Bobinas do Disjuntor V V Verificado
USCA (Aparência, Conexões, Bornes, etc.) V V Verificado
Antes Depois
USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) OK NOK OK NOK Observação
Funcionamento do QTA/QTM V V Verificado
Funcionamento USCA V V Verificado
Alarmes V V Verificado
Comando Pré Aquecimento V V Verificado
Sensor de Pressão do Óleo V V Verificado
Testes dos alarmes externos do GMG com NOC V V Verificado
Antes Depois
SALA DO GERADOR OK NOK OK NOK Observação
Estado da sala N/A N/A
Estado do equipamento V V Verificado
Estado da Entrada e Saída de Ar V V Verificado
TESTE DE OPERAÇÃO DO GRUPO GERADOR
Item Unid. Refer. Faixa ideal Sem Carga
GMG
Tensão Fase R Volt (V) 380V + ou - 5% 382.0
Tensão Fase S Volt (V) 380V + ou - 5% 382.0
Tensão Fase T Volt (V) 380V + ou - 5% 383.0
Rede
Tensão Fase R Volt (V) + ou - 5% 380.0
Tensão Fase S Volt (V) + ou - 5% 380.0
Tensão Fase T Volt (V) + ou - 5% 380.0
CORRENTE
Fase R Amp + ou 30 a 100% 0.0
Fase S Amp + ou 30 a 100% 0.0
Fase T Amp + ou 30 a 100% 0.0
Tensão da Bateria com Carregador Ligado Volt (V) 12Vcc ou 24Vcc +110% a 115% 12.3
Tensão da Bateria com Carregador Desligado Volt (V) 12Vcc ou 24Vcc Acima de 103% 12.0
Tensão da Bateria no Instante da Partida Volt (V) 12Vcc ou 24Vcc Acima de 75% 18.9
Tensão do Alternador de Baterias em Carga Volt (V) 12Vcc ou 24Vcc +110% a 119% 14.4
Frequencia Hz 60 + ou - 5% 60.0
Potência KVA 330 0% a 100% 0.0
Potência Reativa KVAr 198 Maximo 60% Carga (Indutivo) 0.0
Potência Elétrica KW 264 30 a 100% 0.0
Fator de Potência cos 0,8 0,8 a 1,0 0.0
Temperatura °C 70 a 90 70°C a 85°C 78.0
Pressão Óleo bar 2 a 8 2 bar a 8 bar 463.0
Consumo Combustível L/H 66 8.0
Temperatura Admissão °C 25 0.0
Pré Aquecimento °C 40C° a 55C° 47.0
STATUS
Funcionamento Status Observação
data_hora_iniciado
Operacional Automático
Horário de Ponta NÃO
Sistema de Paralelismo N/A
Sistema de Rampa N/A
Proteções Motor
Proteções Motor - Baixa Pressão Óleo OK
Proteções Motor - Alta Temperatura OK
Proteções Motor - Ruídos ou Vibrações Anormais OK
Proteções Gerador
Tensão OK
Frequência OK
Nível do Tanque de Diesel (Status) 84% 120
Tempo das Operações
Falta de Rede (Segundos) 0
Assumir Carga (Segundos) 0
Retorno de Rede (Segundos) 0
Resfriamento do Gerador (Segundos) 180
FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( X ) NÃO ( )
Conforme análise de densidade efetuada em sua manutenção preventiva periódica, nesta data 03/07/2025.
Acusamos que o equipamento acima encontra-se: (X) dentro ( ) fora dos padrões de Emissão de Fumaça Pretas e poluentes conforme normas estabelecidas no artigo 32 do Decreto Estadual n.º 8.468/76 da Escala de Ringelmann.


Densidade: 20%
FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS)

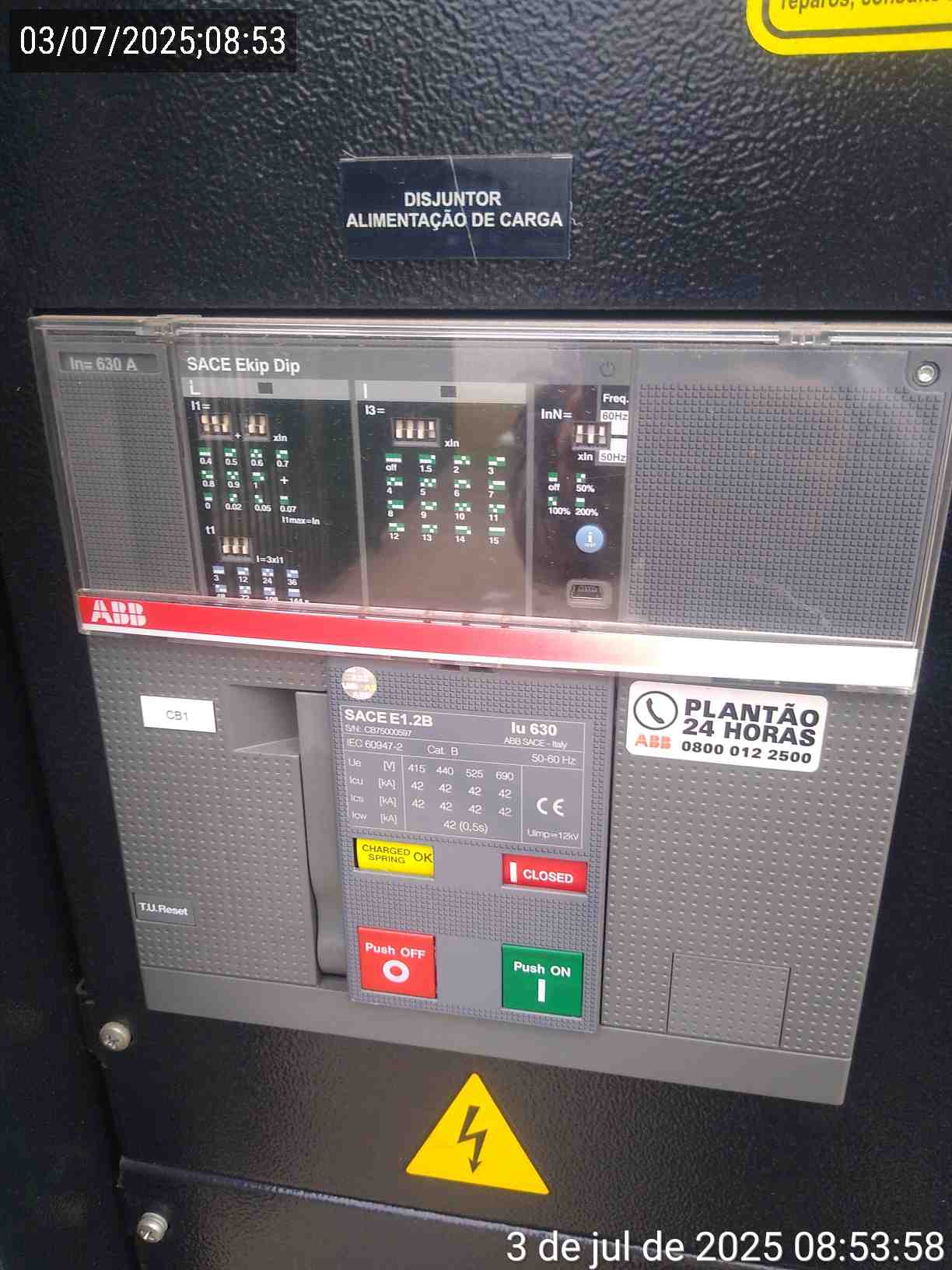

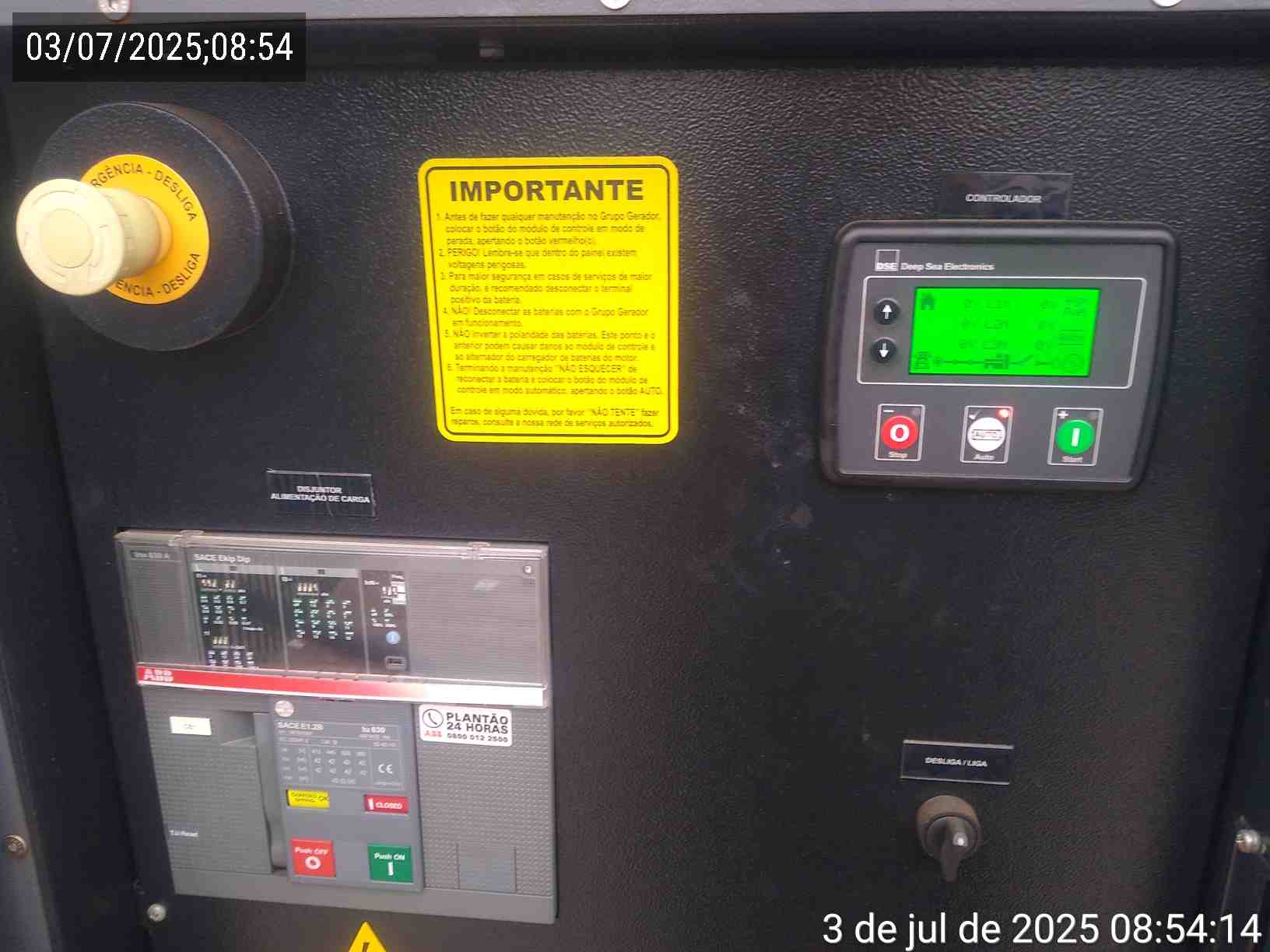

Foto Opcional (Estado e Limpeza do Painel) - Ok

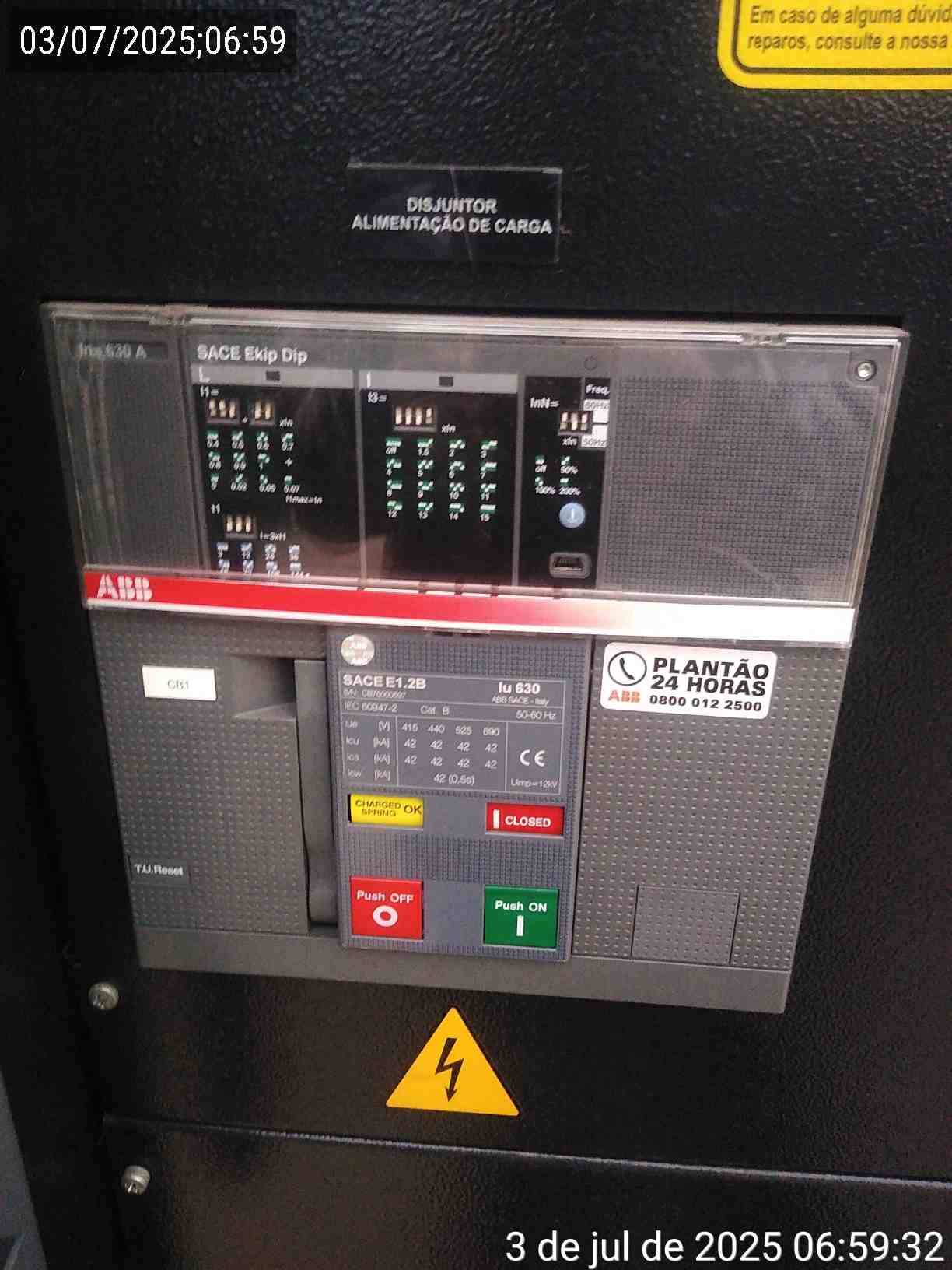

Foto Opcional (Funcionamento do QTA/QTM) - Ok

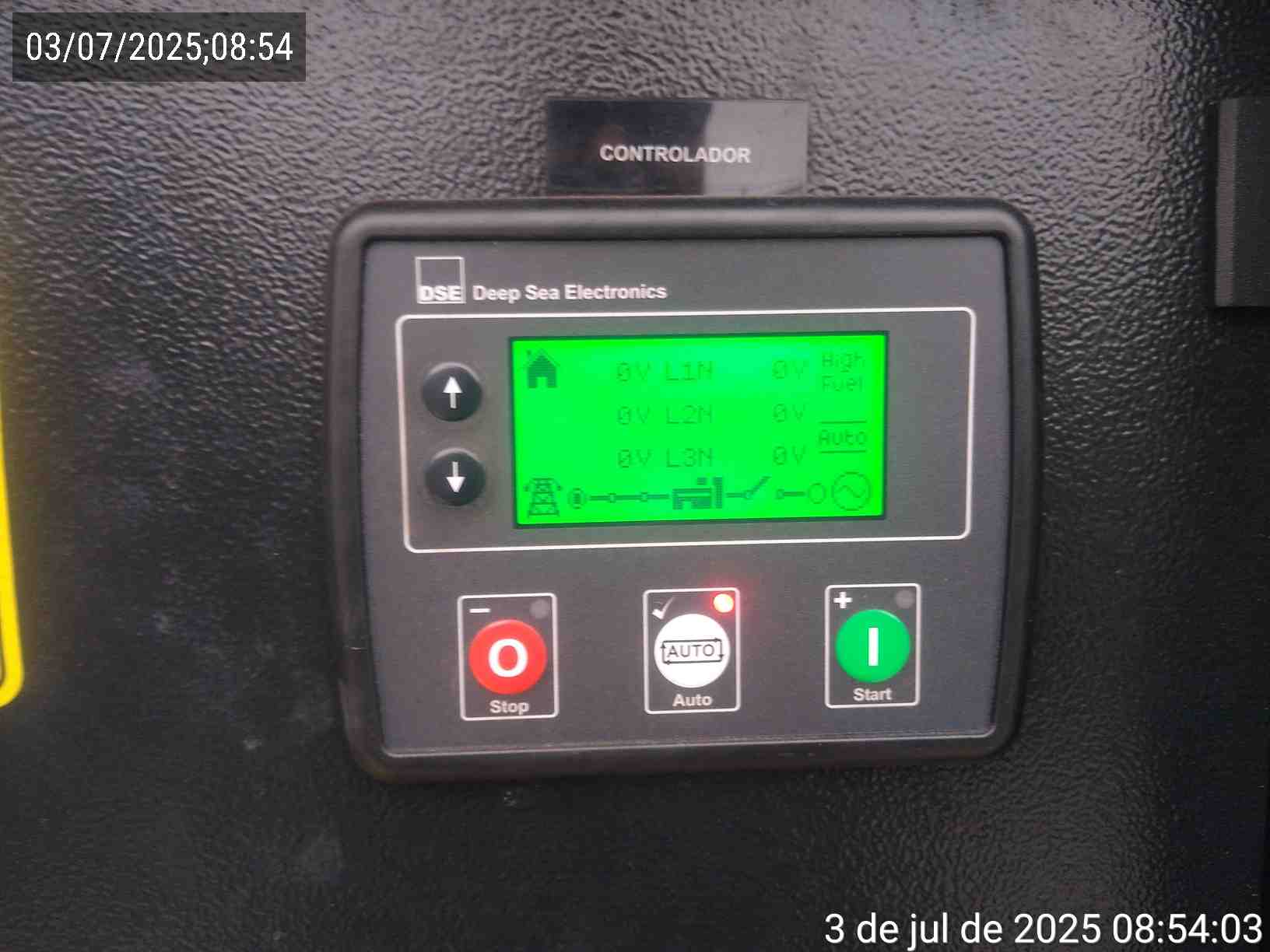

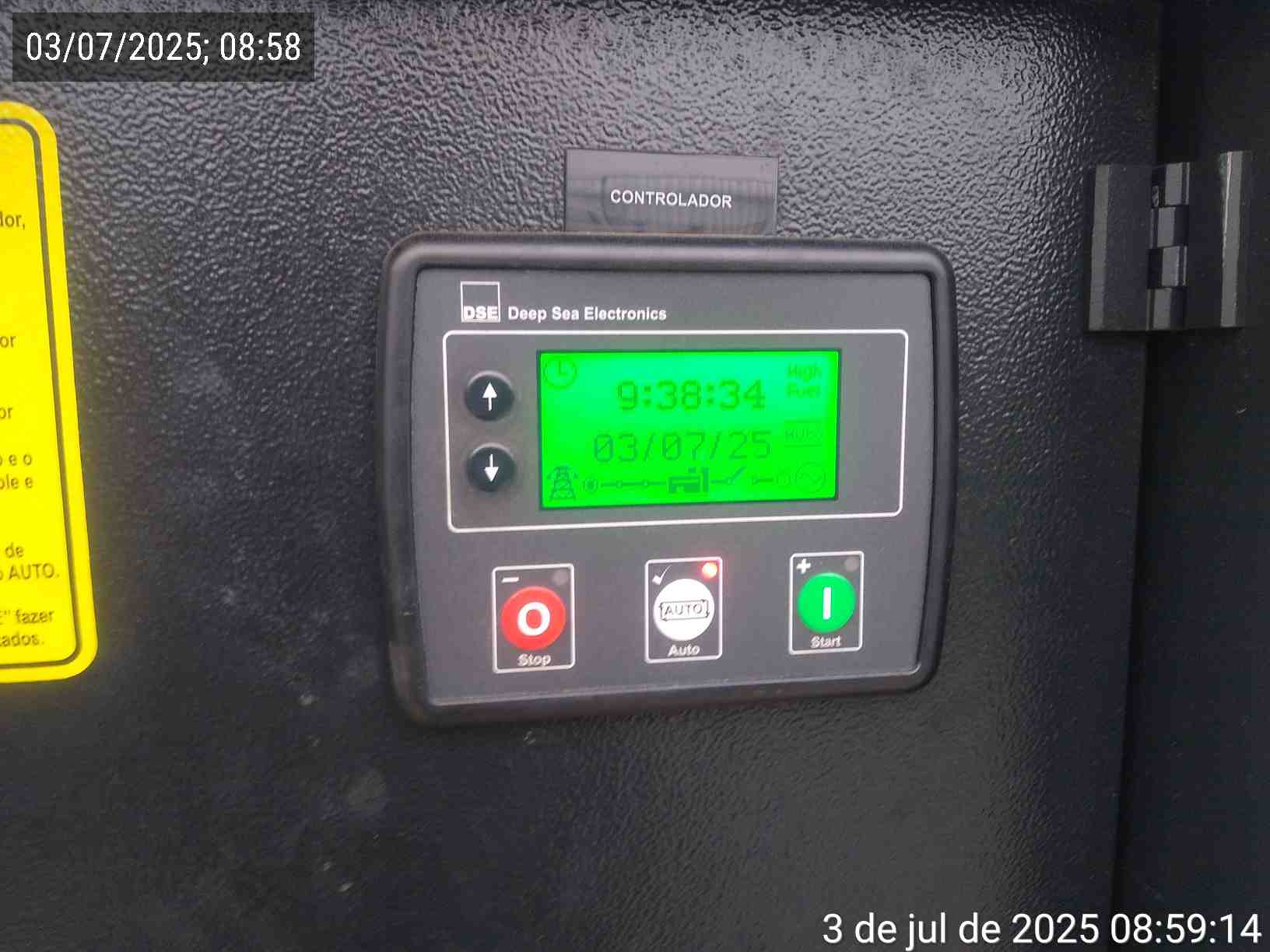

Foto Opcional (Funcionamento USCA) - Ok

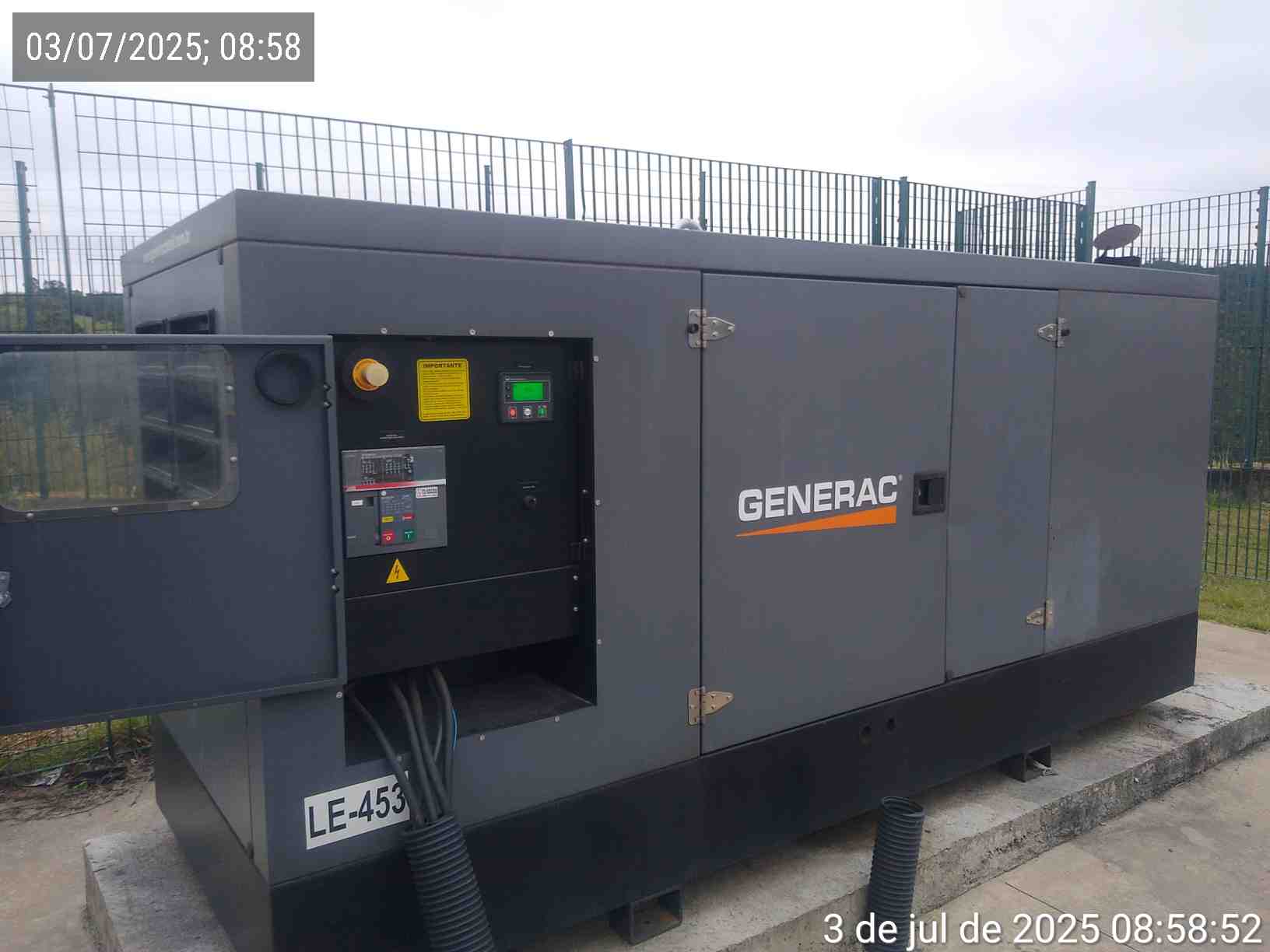

Foto Opcional (Estado do equipamento) - Ok


Foto Opcional (Funcionamento do QTA/QTM) - Ok
RELATÓRIO FOTOGRÁFICO

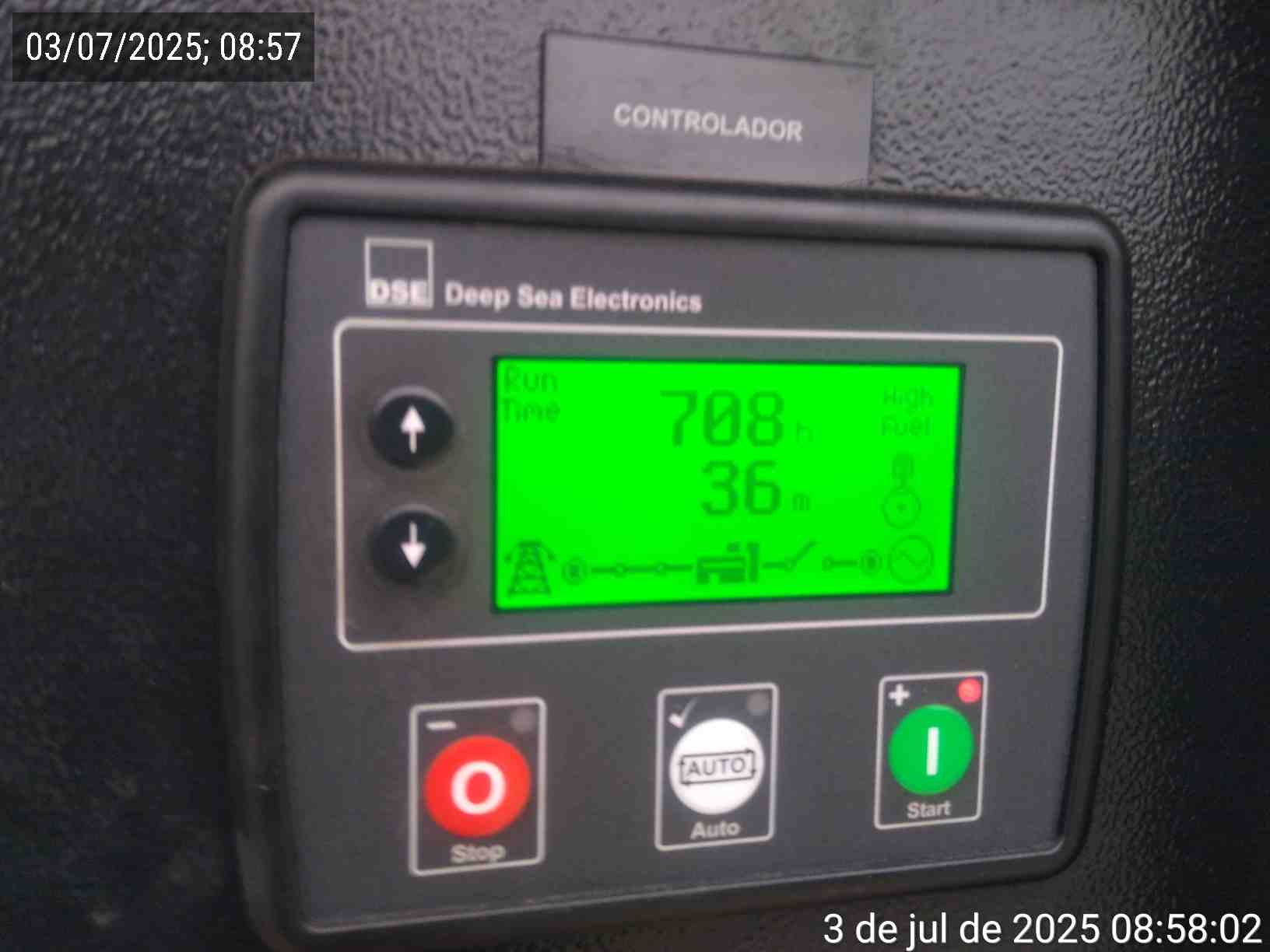

Foto Horímetro Término Serviços


Fachada Cliente Opcional

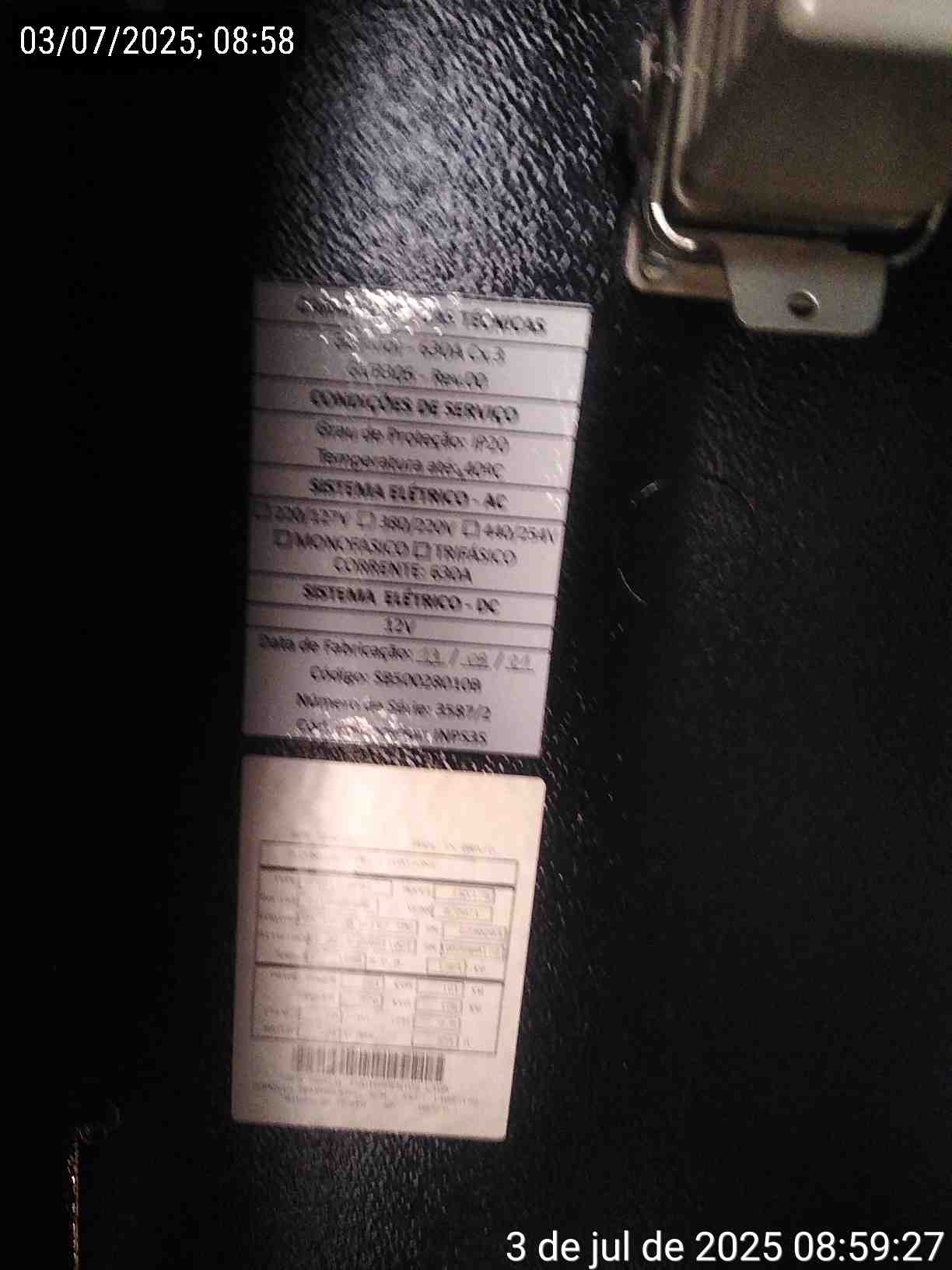

Placa Identificação Opcional

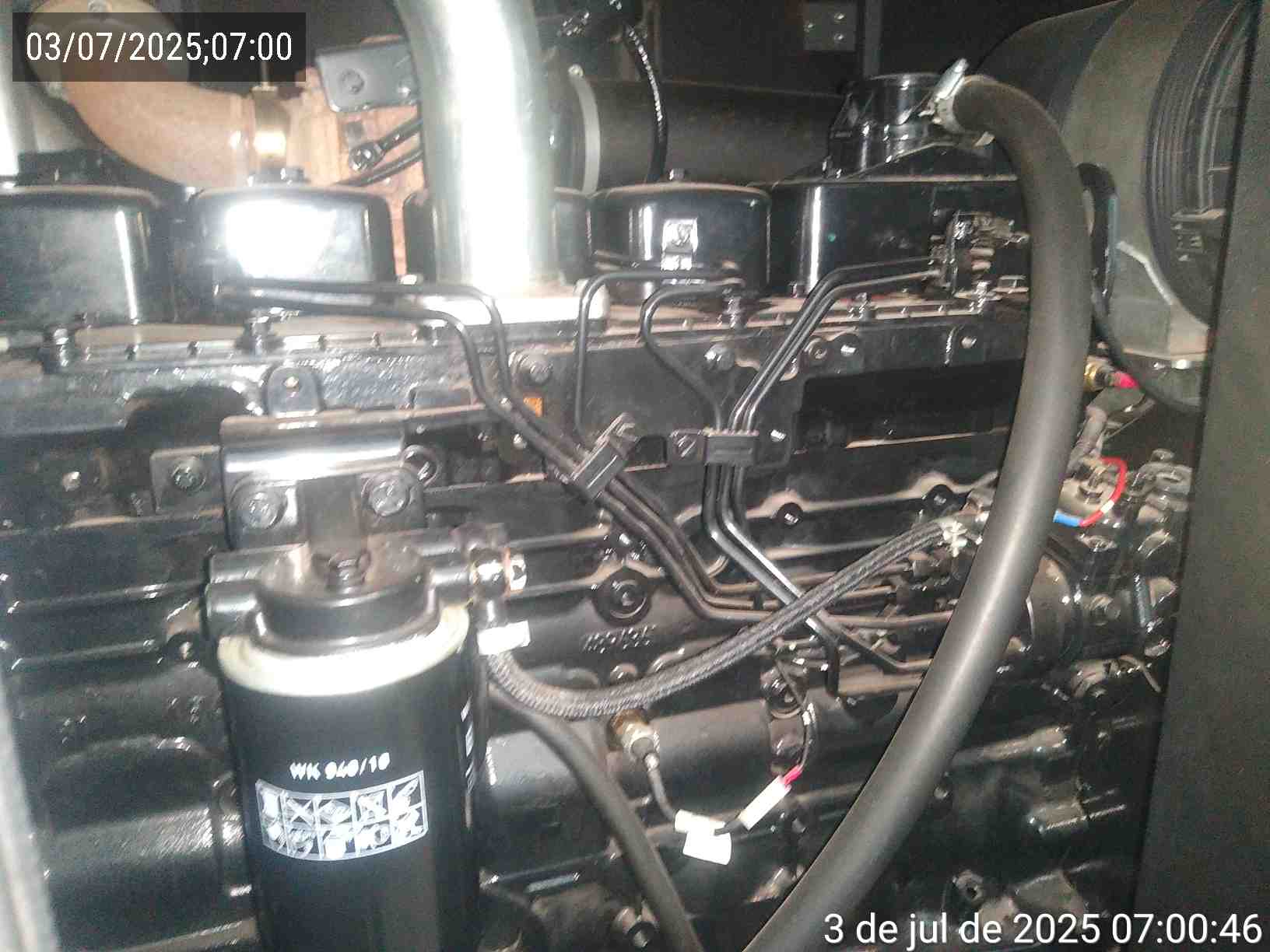

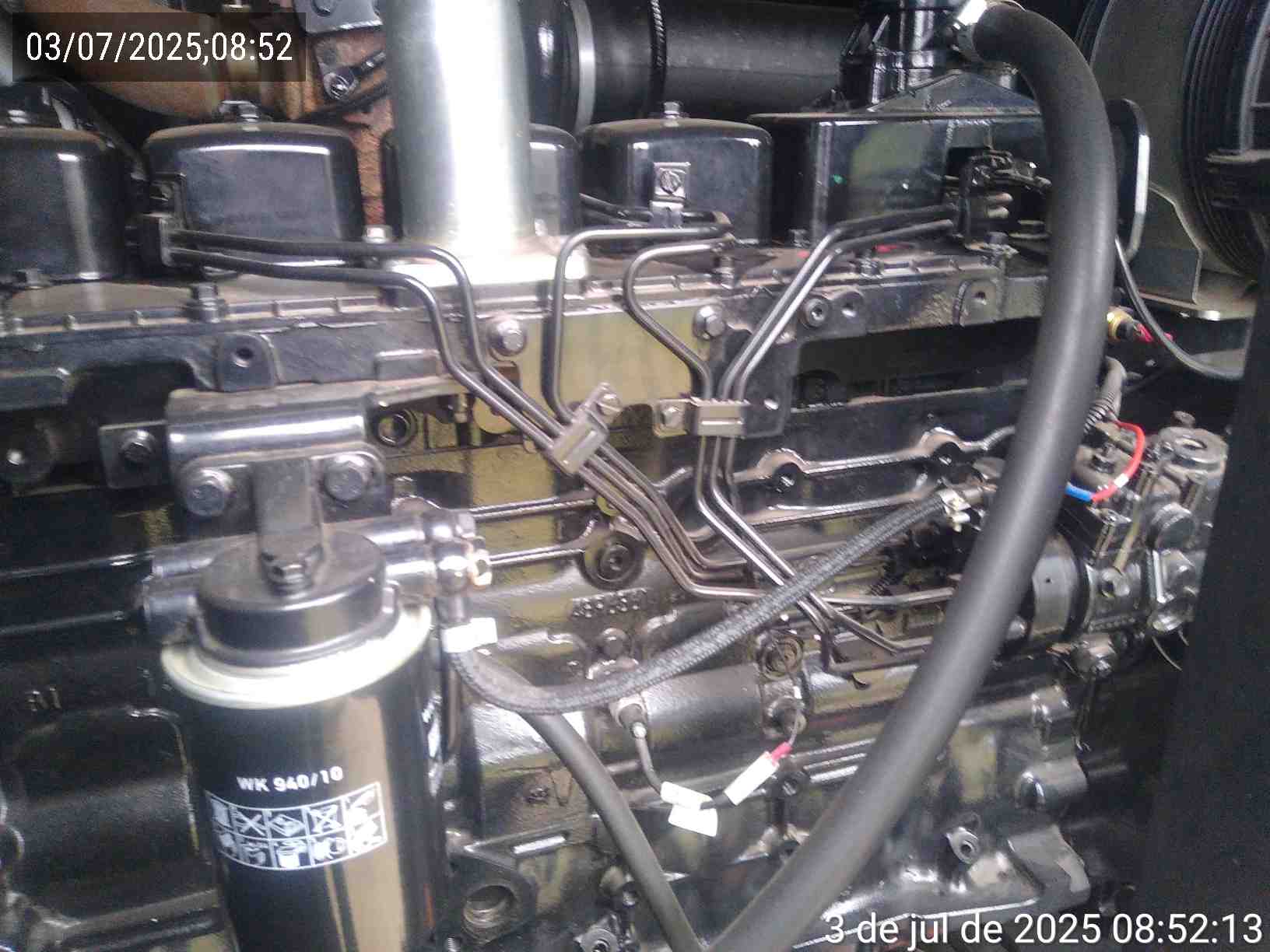

Foto Antes Opcional (Motor):


Foto Depois Opcional (Motor)

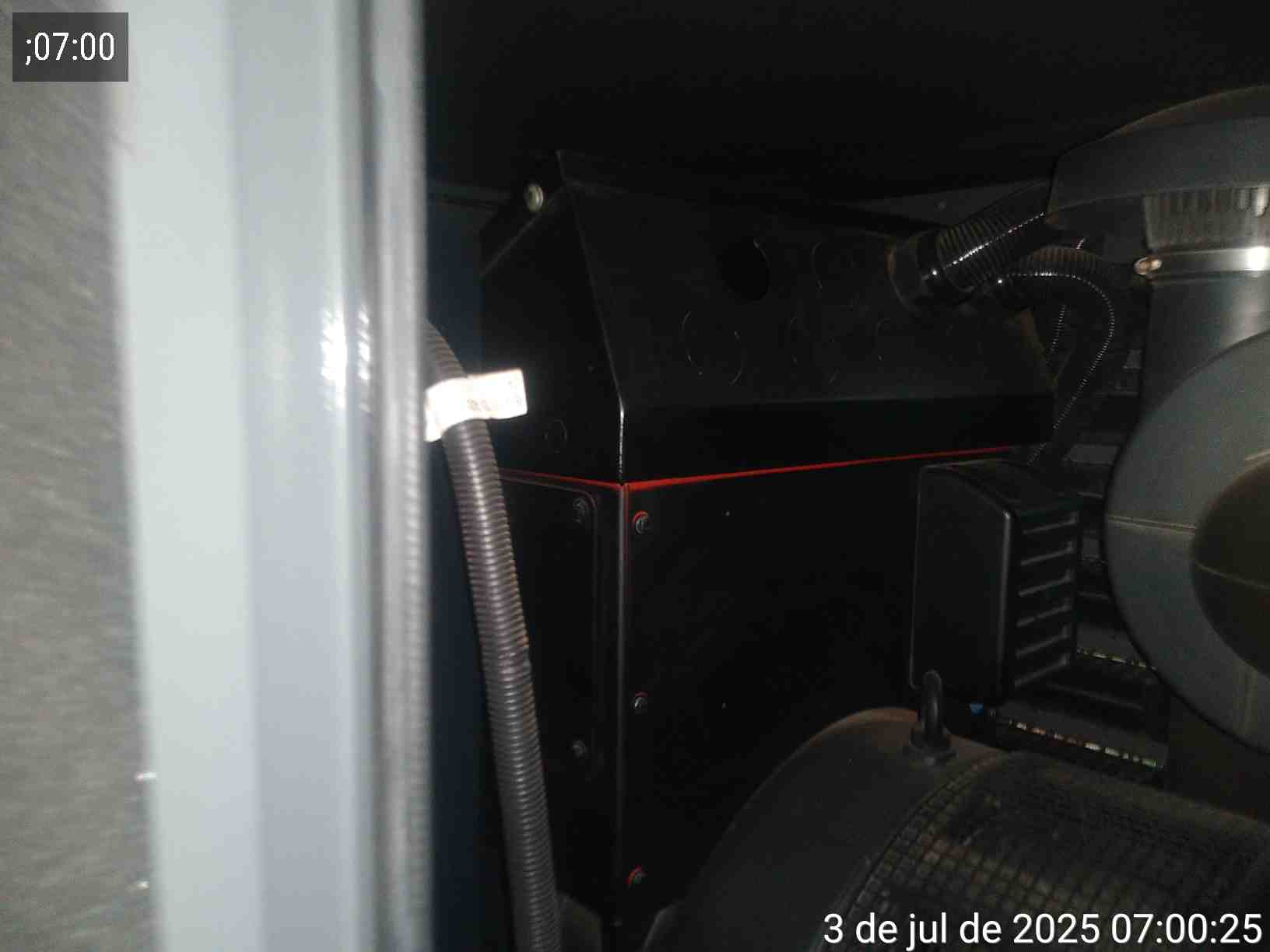

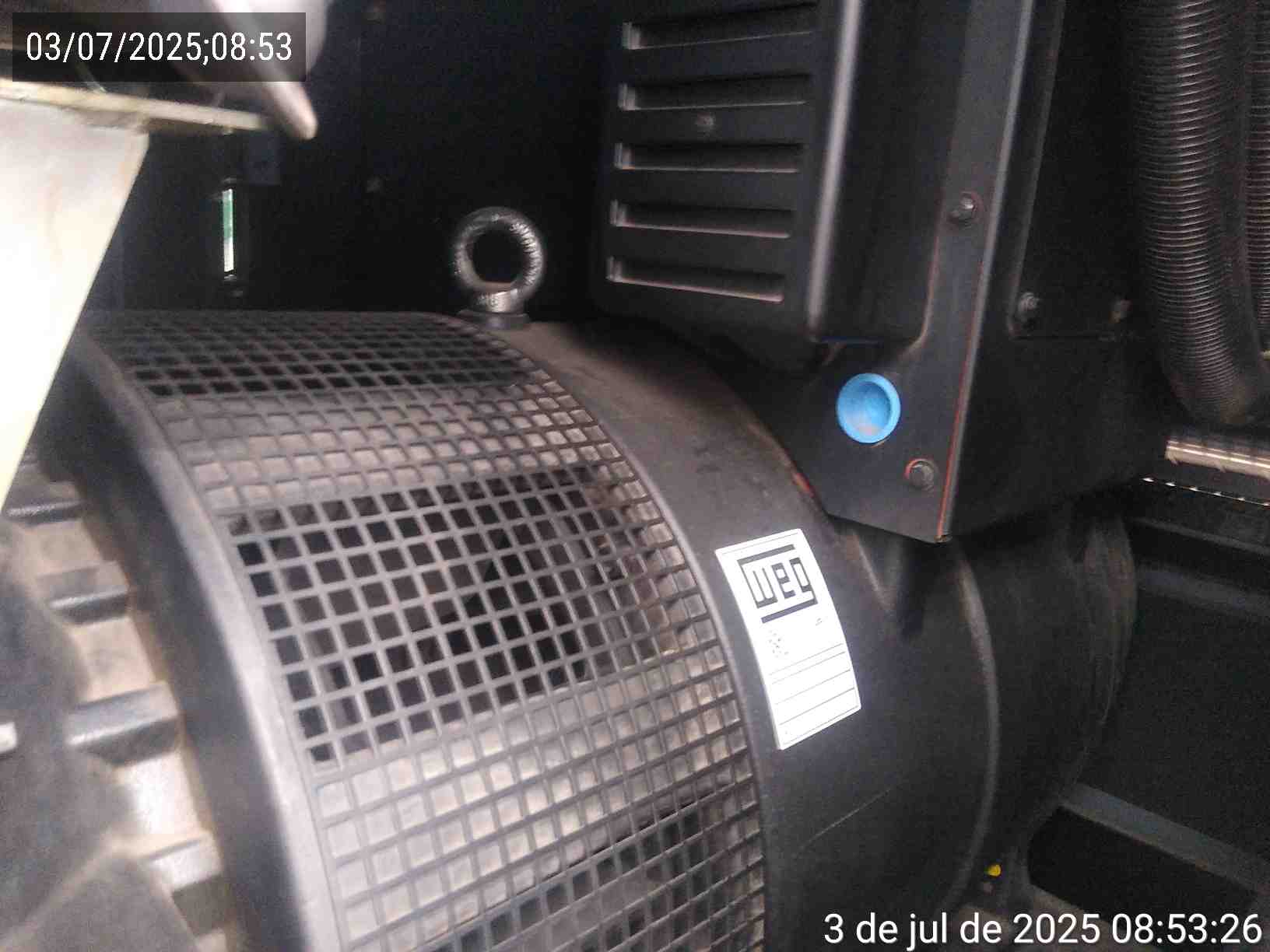

Alternador Antes Opcional

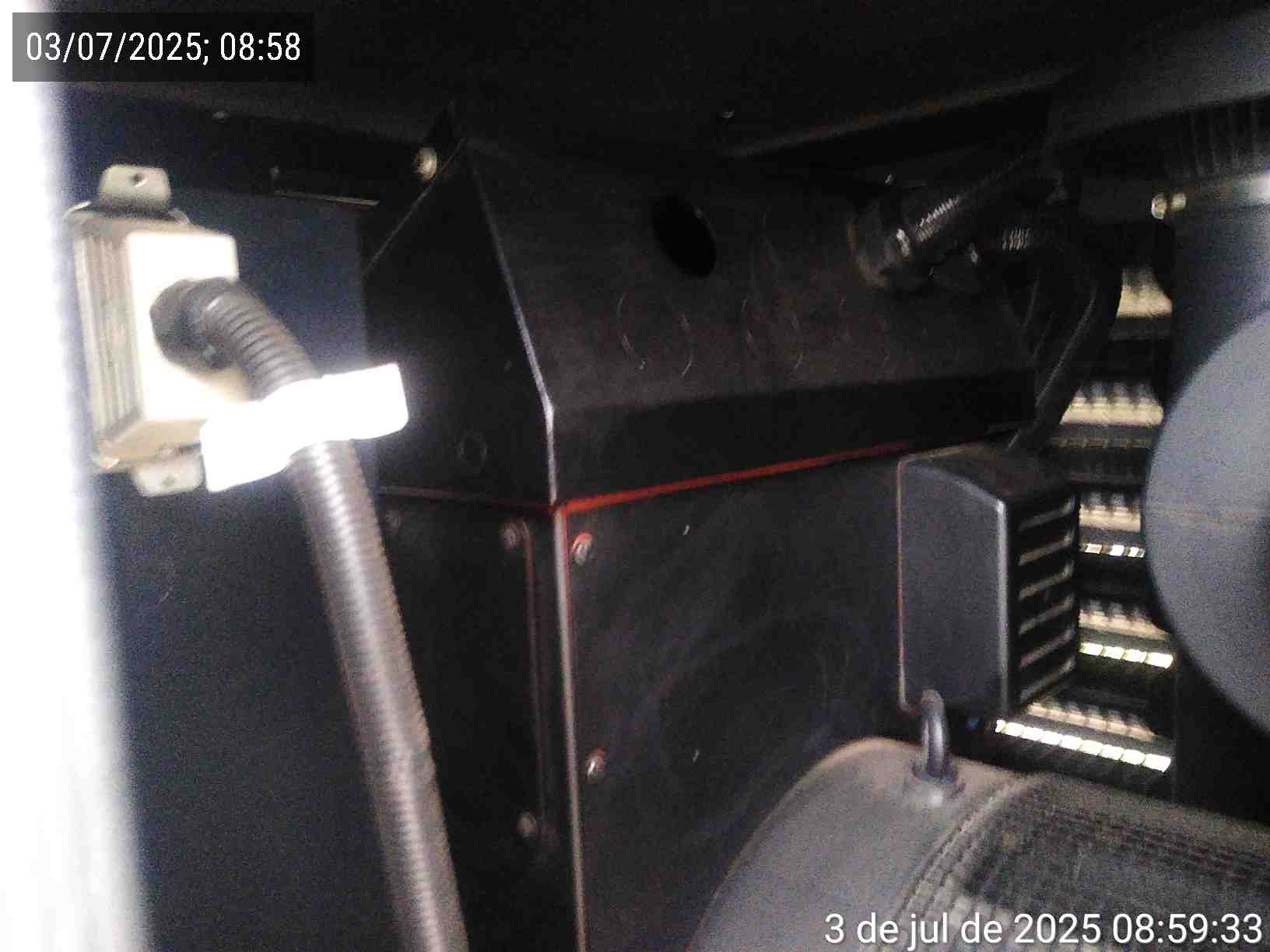

Alternador Depois Opcional

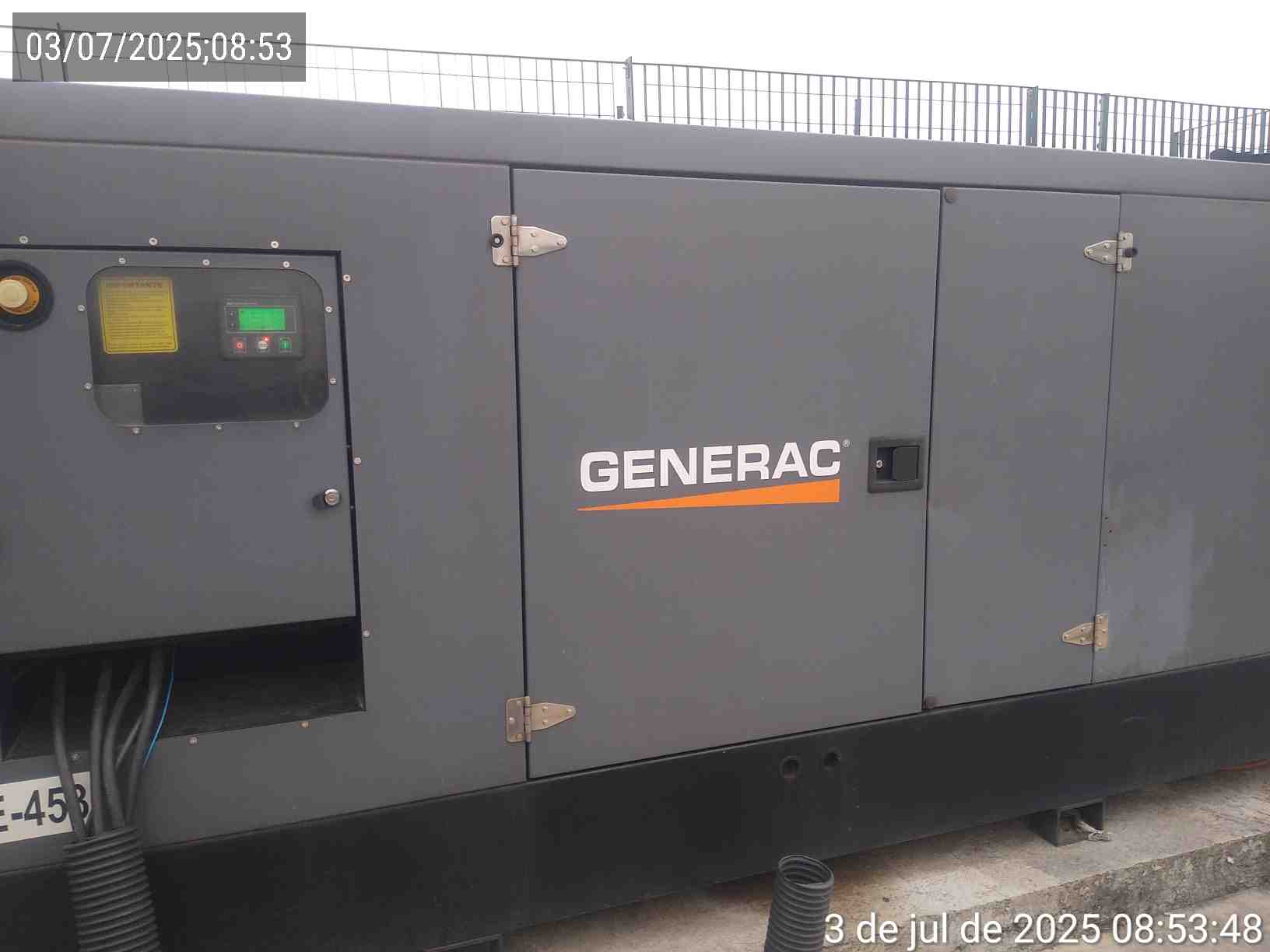

Foto Antes Opcional (GMG)


Foto Depois opcional (GMG)


Nível de Óleo Lubrificante Opcional


Painel de Comando Frente Opcional

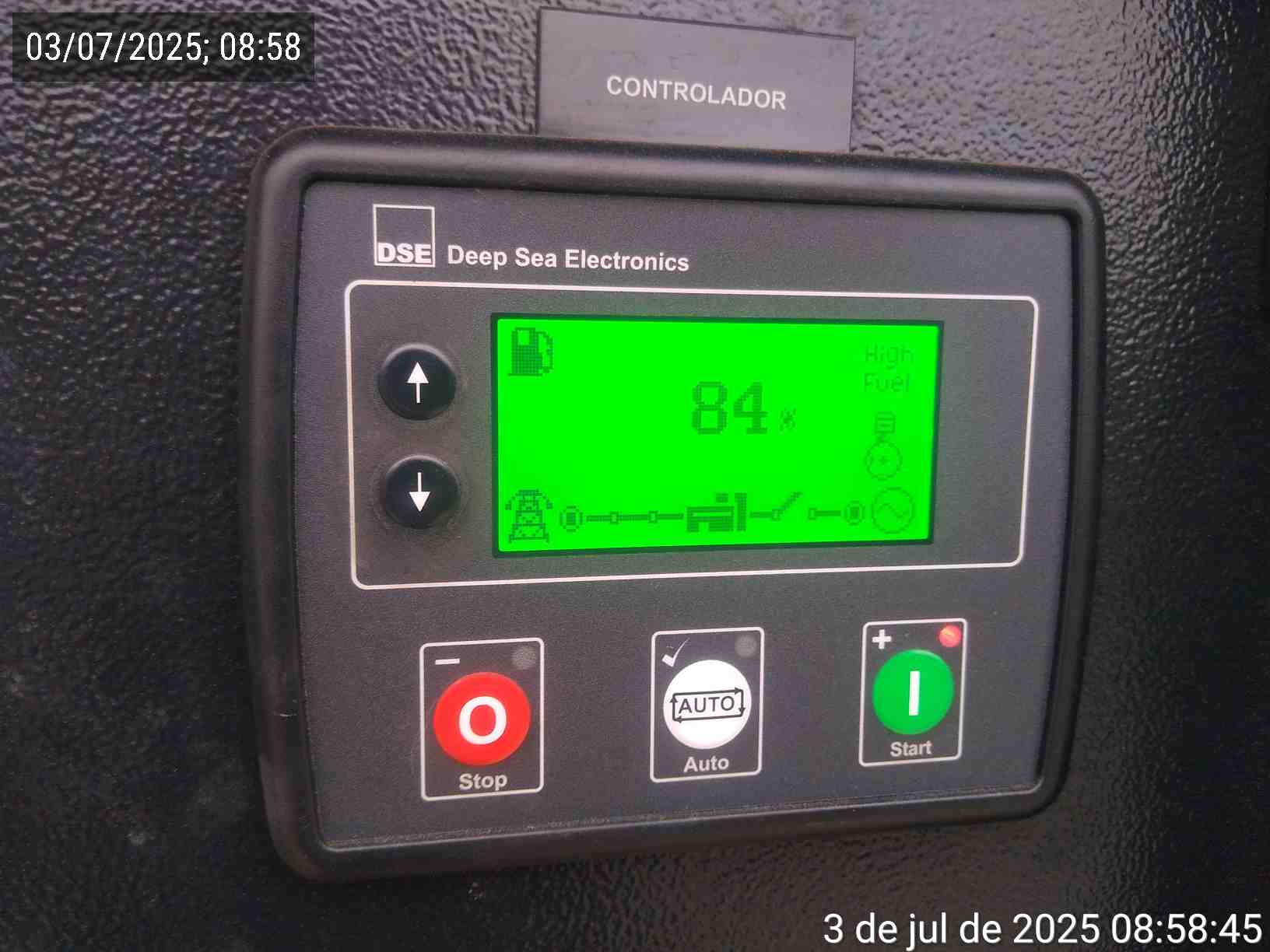

Nível de Combustível Opcional
RELATÓRIO DE OBSERVAÇÕES
Efetuado manutenção preventiva sem teste de carga, Teste de carga não autorizado pelo cliente o qual foi informado que somente através do teste de carga pode-se verificar e garantir as reais condições de funcionamento do Gmg e do QTA, necessita troca de óleo e filtros vencidos.
FINALIZAÇÃO
Observação (Cliente):
Observação (Técnico): Necessita troca de óleo e filtros vencidos
CLIENTE:
Responsável do cliente ausente no local de atendimento
Motivo: Não estava no local 		TÉCNICO:

Ademir de Castro
