ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA GNV | N° 355628 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 448369 | Nr Solicitação 355628 | Código Cliente 13130 | CNPJ 44437330000114 |
| Cliente CONDOMINIO EDIFICIO JULIO SOARES | Unidade BH | Área/Departamento | |
| Contato RODRIGO RESENDE | telefone 31 7230-8018 | e-Mail rodrigo.resende@colliers.com | |
| Endereço Atendimento BH, AV BARBACENA, 1200, - SANTO AGOSTINHO - BELO HORIZONTE - MG - | Região 1MG | ||
| Possui Contrato SIM | Tipo de Contrato COM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Preventiva MENSAL | Técnico Última Preventiva N1 | Data Última Preventiva 01/04/2025 | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: GMG 02 | Tipo de Equipamento: Grupo Gerador | Fabricante: GENERAC | |
| Ano de Fabricação: 2019 | Tensão: 480V | Fator de Potência: 0.8 | Potência Elétrica: 500 |
| Potência Kva: 625 | Corrente (A): 750 | Frequencia: 60 | Horímetro Antes: 38.2 |
| Motor: MAN | Modelo Motor: E3262E203 | Número Motor: 81150998105084 | |
| Alternador: WEG | Modelo Alternador: GTA312 | Número Alternador: 1047402337 | |
| Usca Modelo: | Painel de Controle: GENERAC | Horímetro Depois: 54.2 | |
| O GMG possui Telemetria Energ? SIM: ( ) NÃO: ( X ) |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Diego Alves Torres | 24/06/2025 |
24/06/2025 08:57 0.00 KMs |
24/06/2025 10:10 0.059 KMs |
24/06/2025 10:11 | 01/07/2025 09:44 | Próximo Cliente | |
| DESCARTE DE MATERIAL: ENERG: ( X ) CLIENTE: ( ) |
| ESCOPO DOS SERVIÇOS | |||||||
| DESCRIÇÃO DOS PEDIDOS |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | V | V | Verificado | ||
| Filtro de óleo lubrificante | V | V | Verificado | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | V | Verificado | ||
| Filtro de ar | V | V | Verificado | ||
| Abraçadeiras (Condições e Reaperto) | V | V | Verificado | ||
| Mangueiras (Condições e Reaperto) | V | V | Verificado | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Bateria | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | V | V | Verificado | ||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| Antes | Depois | ||||
| GERADOR | OK | NOK | OK | NOK | Observação |
| Reaperto da Baseta do Gerador | V | V | Verificado | ||
| Limpeza do Gerador | V | V | Verificado | ||
| Ponte de Diodo verificada | V | V | Verificado | ||
| Verificação do carvão da excitatriz estática | V | V | Verificado | ||
| Verificação do TC | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FISÍCO/ESTADO) | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Identificações do painel | V | V | Verificado | ||
| Componentes frontais do painel (Chaves, Botões, etc.) | V | V | Verificado | ||
| Componentes internos do painel (Bornes, reles, etc.) | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Proteções de surto/ Aterramento | V | V | Verificado | ||
| Contator/Disjuntor de Transferência | V | V | Verificado | ||
| USCA (Aparência, Conexões, Bornes, etc.) | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) | OK | NOK | OK | NOK | Observação |
| Funcionamento do QTA/QTM | V | V | Verificado | ||
| Funcionamento USCA | V | V | Verificado | ||
| Antes | Depois | ||||
| SALA DO GERADOR | OK | NOK | OK | NOK | Observação |
| Estado da sala | V | ||||
| Estado do equipamento | V | V | Verificado | ||
| Estado da Entrada e Saída de Ar | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DO GRUPO GERADOR | |||||
| Item | Unid. | Refer. | Faixa ideal | Sem Carga | |
| GMG | |||||
| Tensão Fase R | Volt (V) | 480V | + ou - 5% | 480.0 | |
| Tensão Fase S | Volt (V) | 480V | + ou - 5% | 481.0 | |
| Tensão Fase T | Volt (V) | 480V | + ou - 5% | 480.0 | |
| Rede | |||||
| Tensão Fase R | Volt (V) | + ou - 5% | 220.0 | ||
| Tensão Fase S | Volt (V) | + ou - 5% | 220.0 | ||
| Tensão Fase T | Volt (V) | + ou - 5% | 220.0 | ||
| CORRENTE | |||||
| Fase R | Amp | + ou 30 a 100% | 0.0 | ||
| Fase S | Amp | + ou 30 a 100% | 0.0 | ||
| Fase T | Amp | + ou 30 a 100% | 0.0 | ||
| Tensão da Bateria com Carregador Ligado | Volt (V) | 12Vcc ou 24Vcc | +110% a 115% | 26.4 | |
| Tensão da Bateria no Instante da Partida | Volt (V) | 12Vcc ou 24Vcc | Acima de 75% | 24.8 | |
| Frequencia | Hz | 60 | + ou - 5% | 60.0 | |
| Potência | KVA | 330 | 0% a 100% | 0.0 | |
| Potência Reativa | KVAr | 198 | Maximo 60% Carga (Indutivo) | 0.0 | |
| Potência Elétrica | KW | 264 | 30 a 100% | 0.0 | |
| Fator de Potência | cos | 0,8 | 0,8 a 1,0 | 0.0 | |
| Temperatura | °C | 70 a 90 | 70°C a 85°C | 72.0 | |
| Pressão Óleo | bar | 2 a 8 | 2 bar a 8 bar | 8.0 | |
| Temperatura Admissão | °C | 25 | 33.0 | ||
| Pré Aquecimento | °C | 40C° a 55C° | 49.0 | ||
| STATUS | |||||
| Funcionamento | Status | Observação | |||
| data_hora_iniciado | |||||
| Sistema de paralelismo: | OK | ||||
| Sistema de rampa: | OK | ||||
| Sistema de transferência (QTA): | OK | ||||
| Partida com carregador desligado: | OK | ||||
| Ruídos ou vibrações anormais: | OK | ||||
| Falta de Rede: | 0 | ||||
| Assumir Carga | 0 | ||||
| Retorno de Rede: | 0 | ||||
| Resfriamento do Gerador: | 0 | ||||
| Descarte do Material | ENERG | ||||
| Quantidade de óleo | 0 | ||||
| Foi feito troca de óleo? SIM: ( ) NÃO: ( X ) |
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|

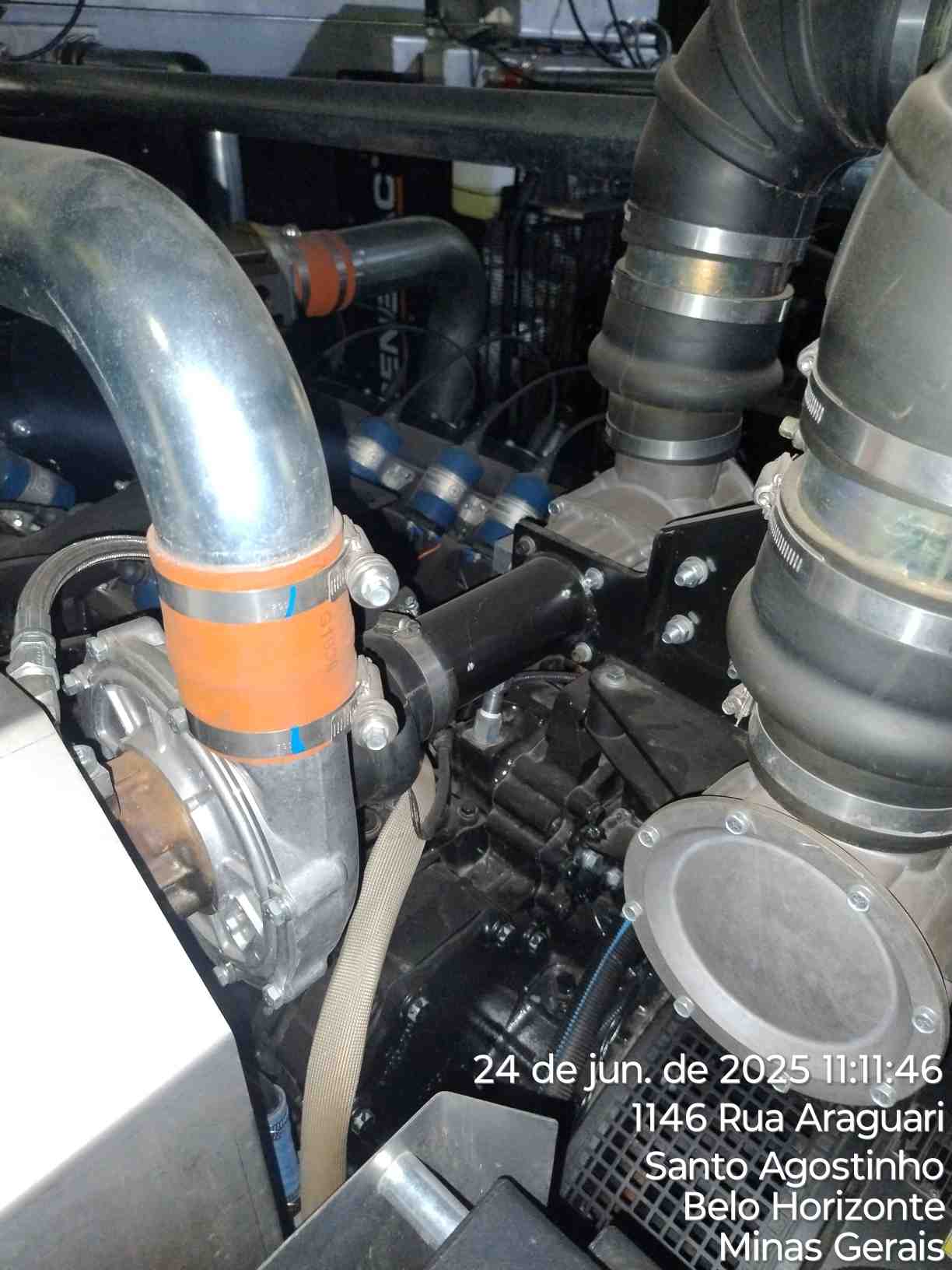

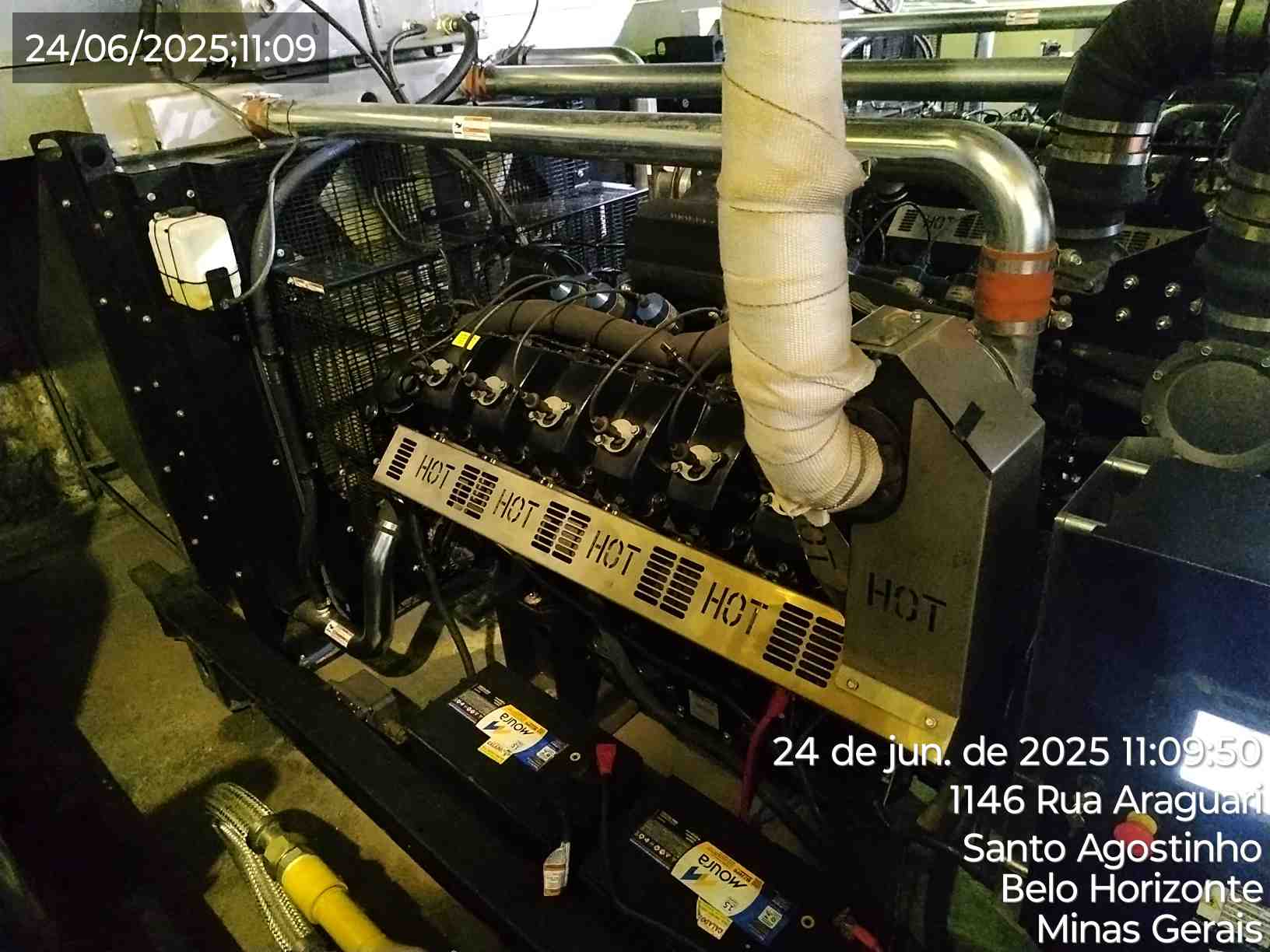

Foto Antes Opcional (Motor):
|

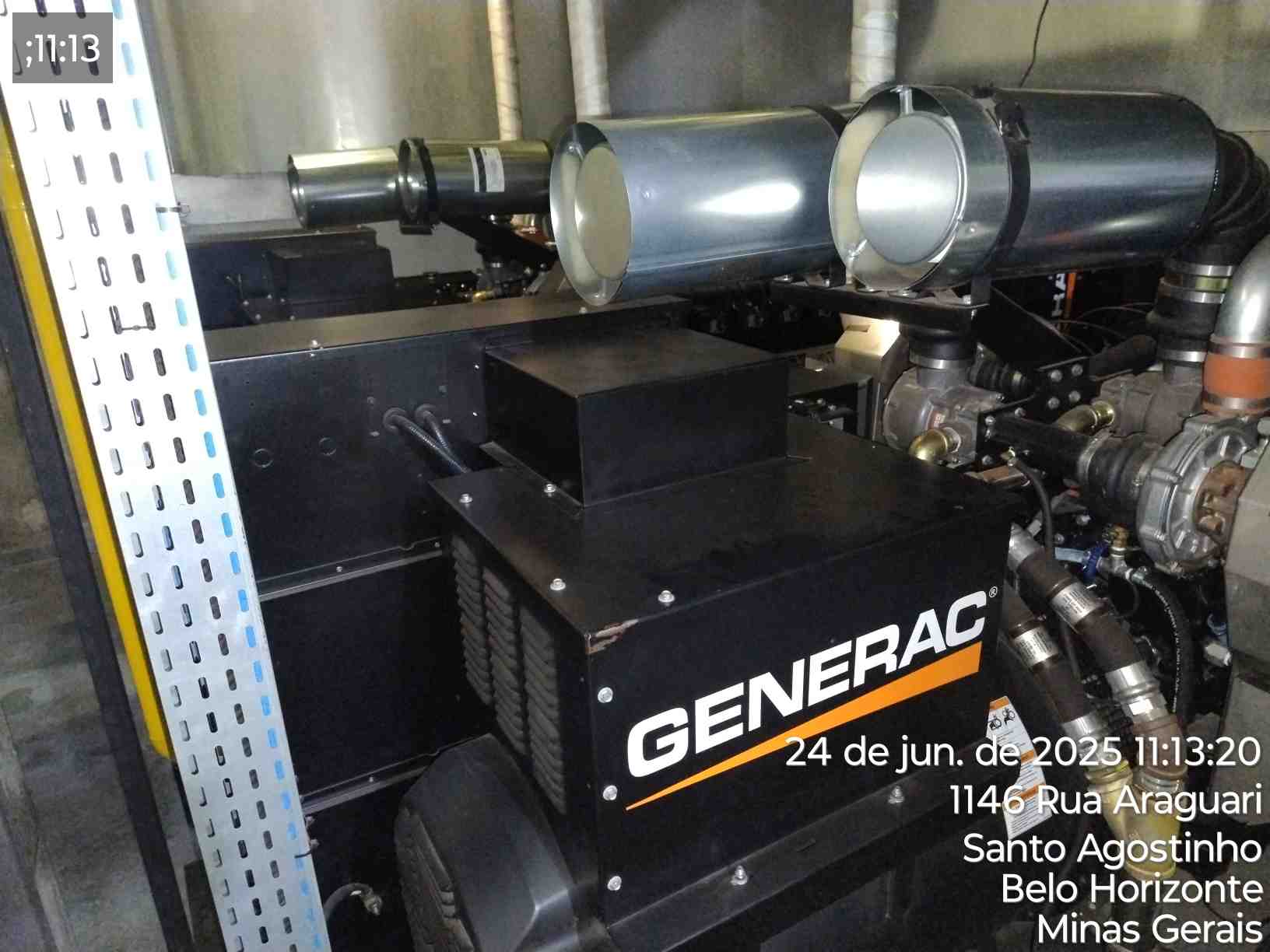

Foto Antes Opcional (GMG)
|
||||
|

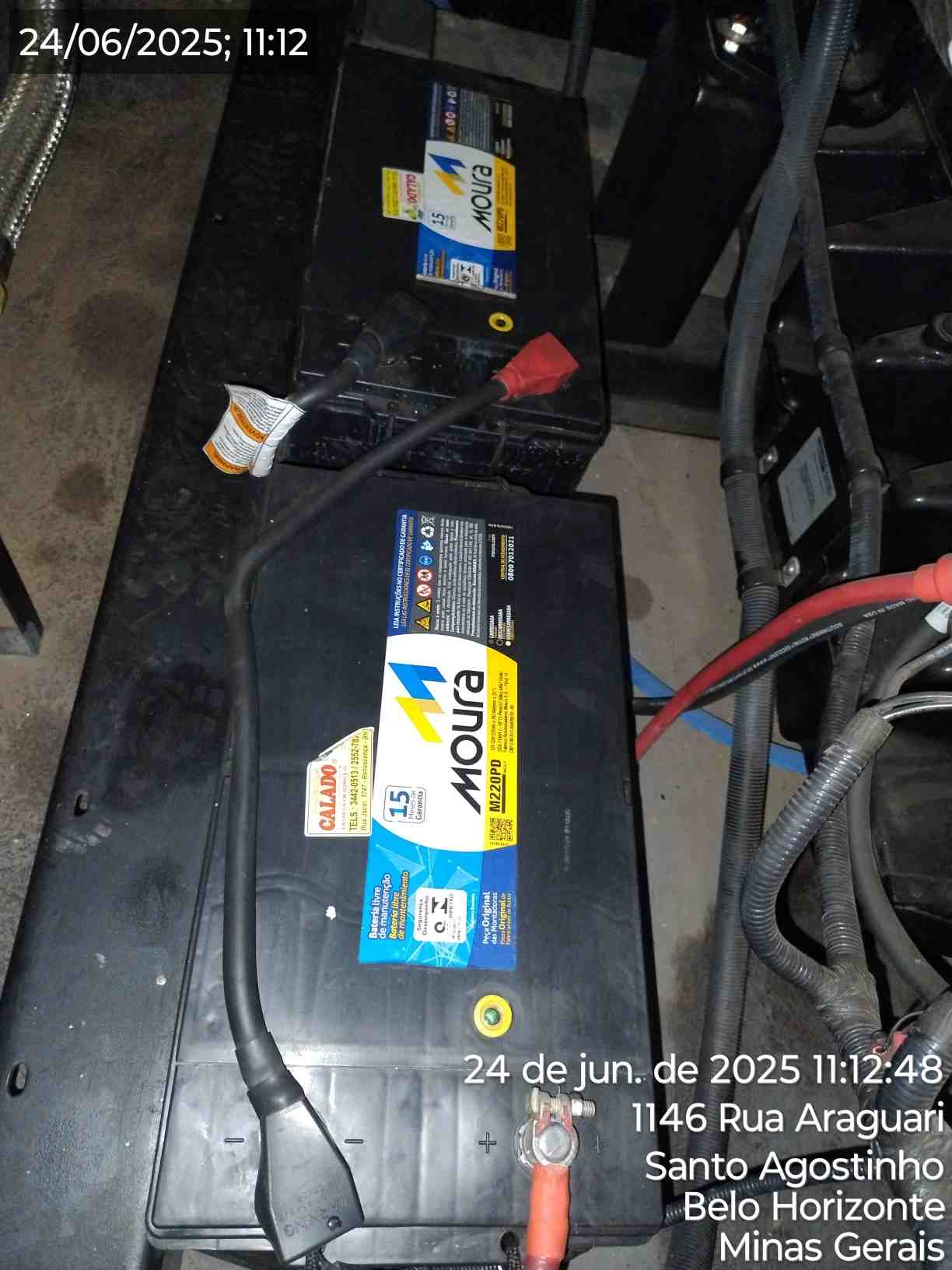

Foto Antes (Bateria) - OK (Opcional)
|

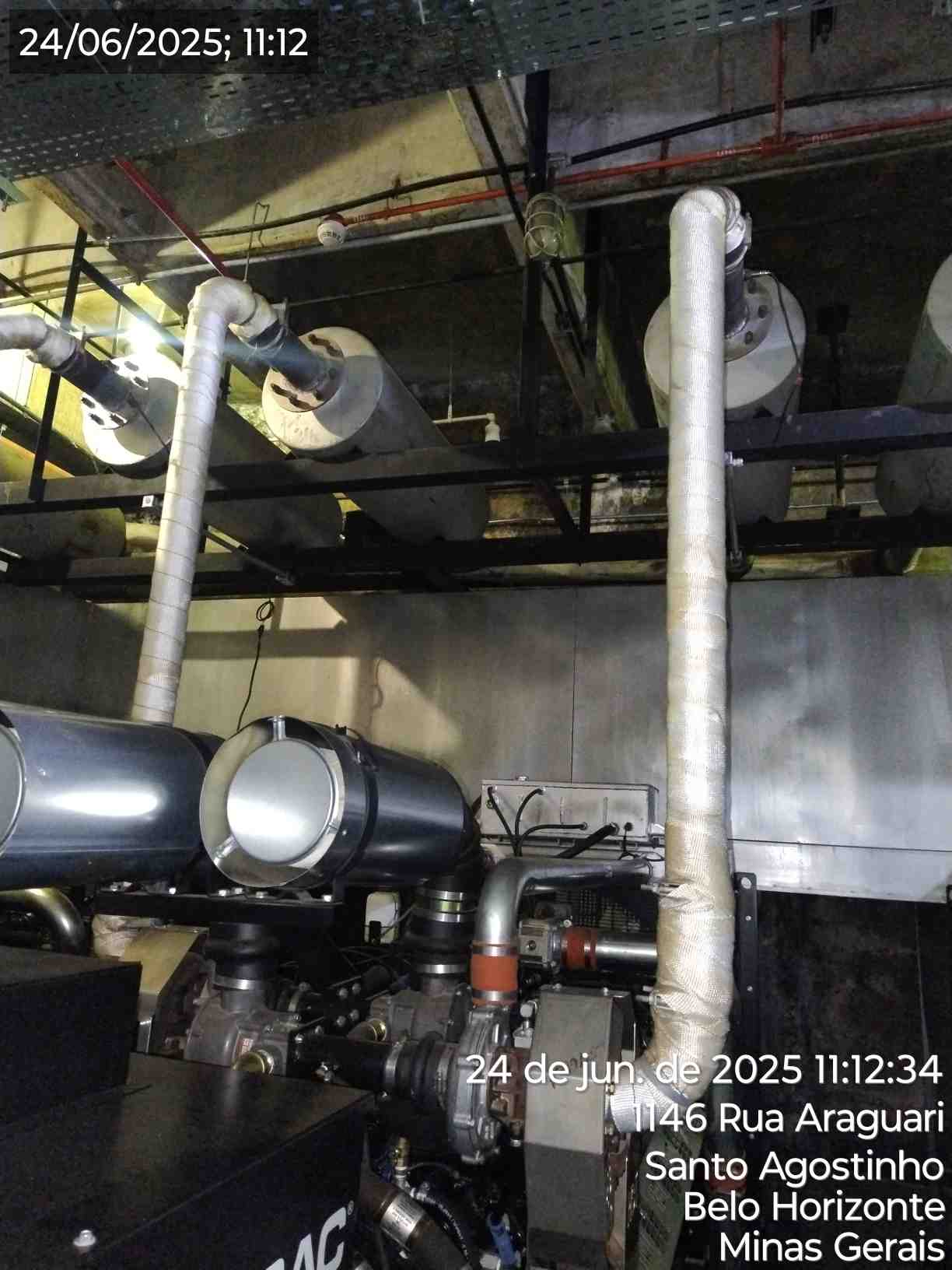

Foto Antes (Escapamento) - OK (Opcional)
|
||||
|

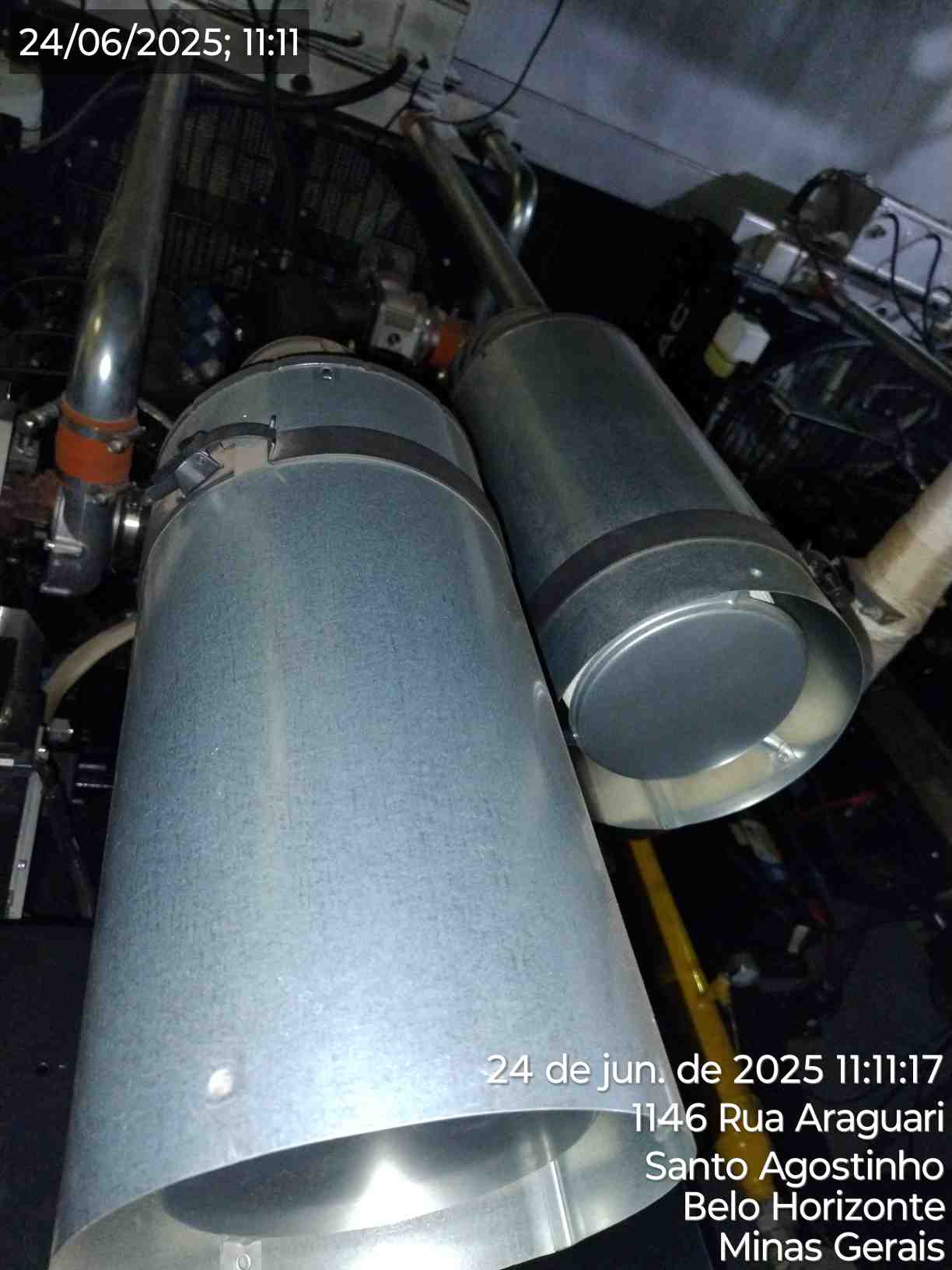

Foto Antes (Filtro de ar) - OK (Opcional)
|
Foto Antes (Funcionamento das turbinas) - OK (Opcional)
|
||||
|

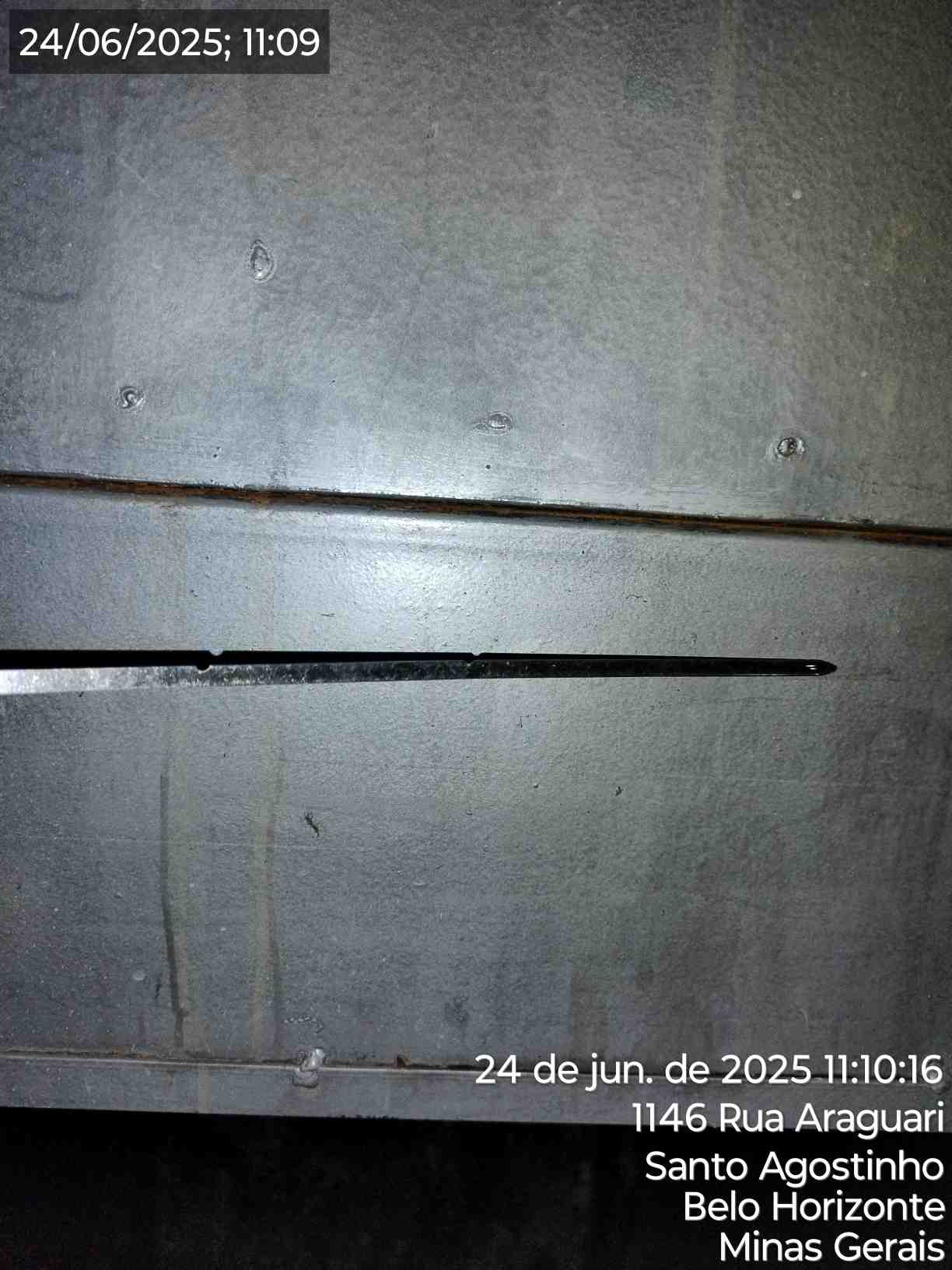

Foto Antes (Óleo Lubrificante) -OK (Opcional)
|

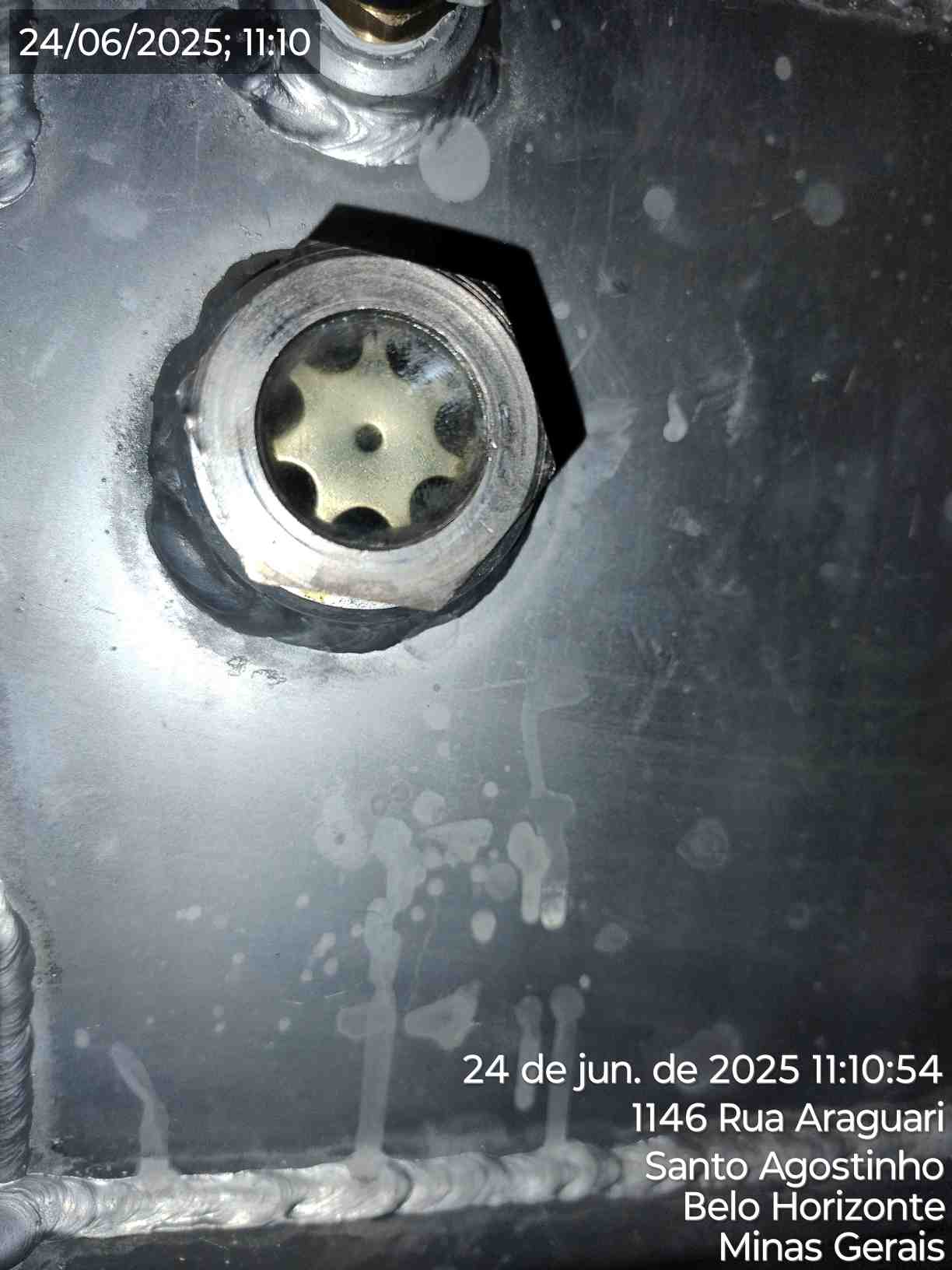

Foto Antes (Radiador) -OK (Opcional)
|
||||
|

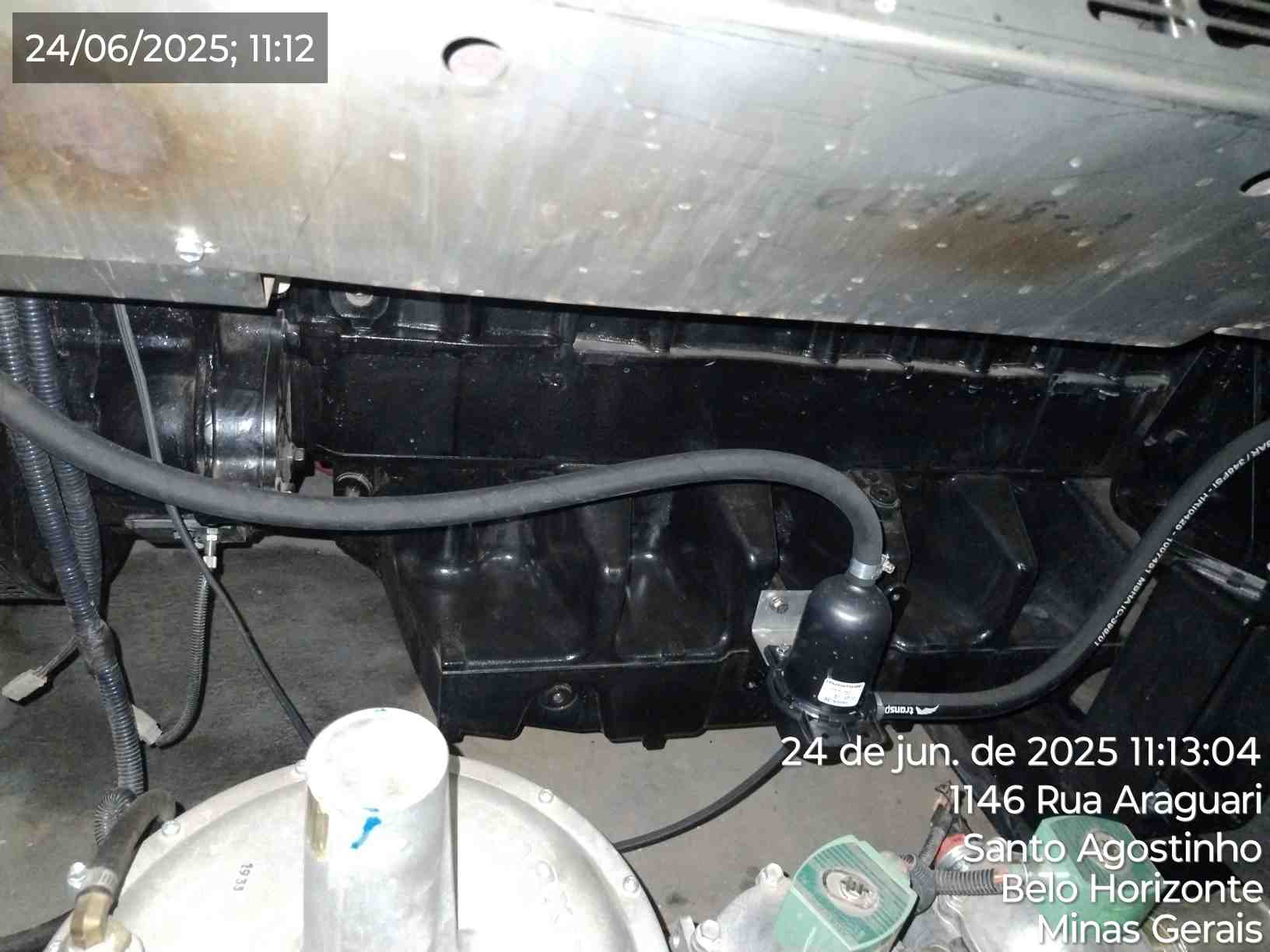

Foto Antes (Sistema de Pré Aquecimento) - OK (Opcional)
|
|||||
| FINALIZAÇÃO | |
|
Observação (Cliente):
|
Observação (Técnico):
Realizada manutenção preventiva.
Conferido níveis de óleo e água OK.
Tensão de bateria dentro dos parâmetros.
Reaperto em conexões e mangueiras.
Testes sem carga resultado satisfatório
|
|
CLIENTE: Lander |
TÉCNICO: Diego Alves Torres |
|
