ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA N° 363719
DADOS DO CLIENTE
Nr Ordem de Serviço 449165 Nr Solicitação 363719 Código Cliente 4190 CNPJ 58180316001598
Cliente SANTOS BRASIL LOGISTICA S.A. Unidade GUARUJÁ Área/Departamento
Contato LUANI telefone 13 99167-5843 e-Mail wsbs@santosbrasil.com.br,luani.freitas@santosbrasil.com.br
Endereço Atendimento GUARUJÁ, VIA CÔNEGO DOMÊNICO RANGONI, 3105, - VILA AUREA - VICENTE DE CARVALHO - GUARUJÁ - SP - 11454630 Região 1BX
Possui Contrato SIM Tipo de Contrato COM PEÇAS E COM TELEMETRIA Trabalha em Horário de Ponta Stand-By
Contrato MENSAL Técnico Última Preventiva Data Última Preventiva
DADOS DO EQUIPAMENTO
Nr Equipamento: GMG 01 Tipo de Equipamento: Grupo Gerador Fabricante: STEMAC
Ano de Fabricação: 2009 Tensão: 220V Fator de Potência: 0.8 Potência Elétrica: 88
Potência Kva: 110 Corrente (A): 290 Frequencia: 60 Horímetro Antes: 393.0
Motor: CUMMINS Modelo Motor: 6BT5.9-G6 Número Motor: 1.08G06958
Alternador: CRAMACO Modelo Alternador: G2R 200 MB/4 Número Alternador: 194713
Usca Modelo: GC315 Painel de Controle: SICES Horímetro Depois: 516.0
O GMG possui Telemetria Energ? SIM: ( X ) NÃO: ( )
Sim Não
Modem telemetria ligado (led power on) V
Modem telemetria com sinal de antena V
Modem telemetria com comunicação modbus V
Indicação correta de status na web/telemetria V
Indicação correta de alarmes na web/telemetria V
Fotos Telemetria GMG

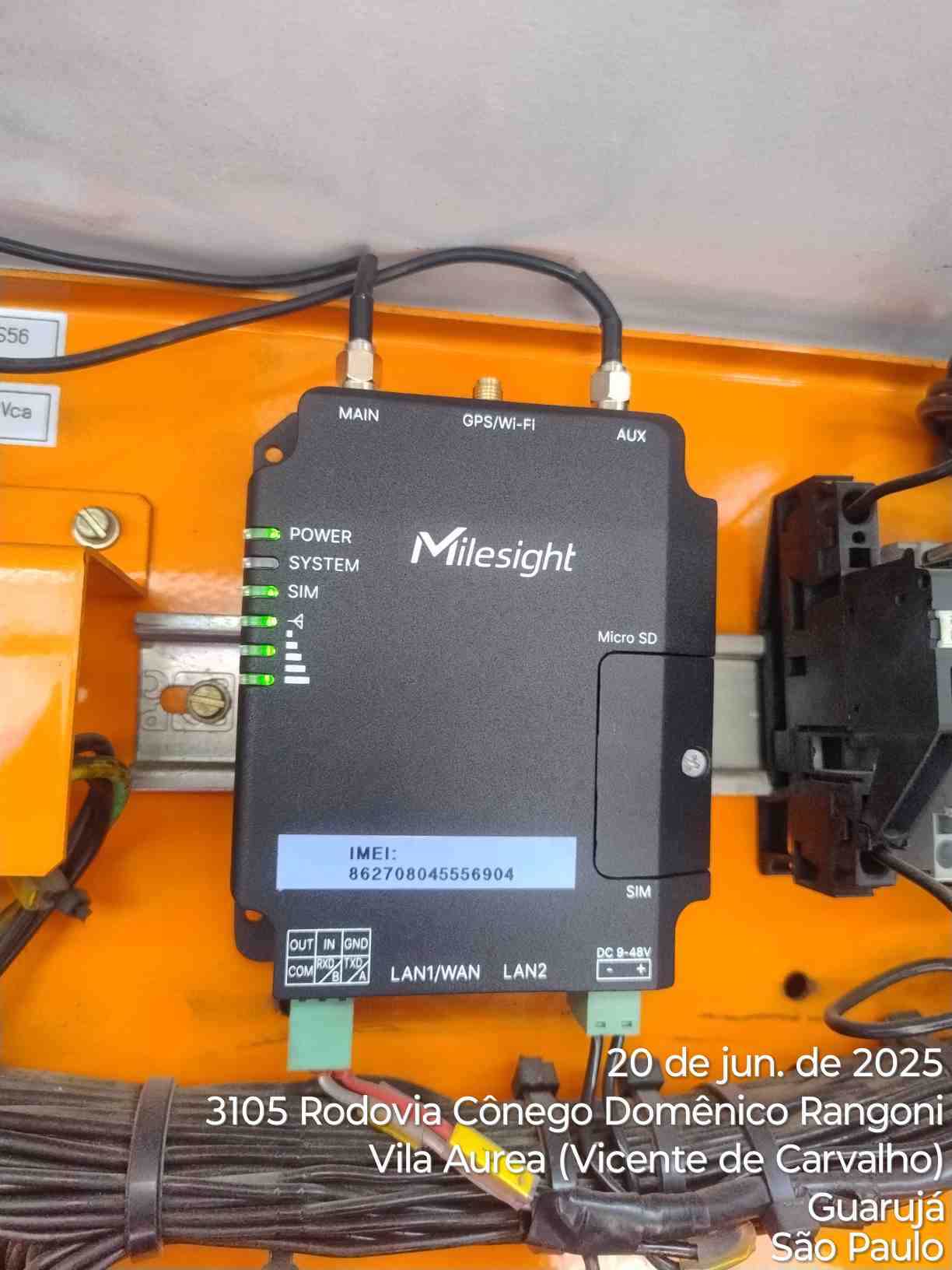

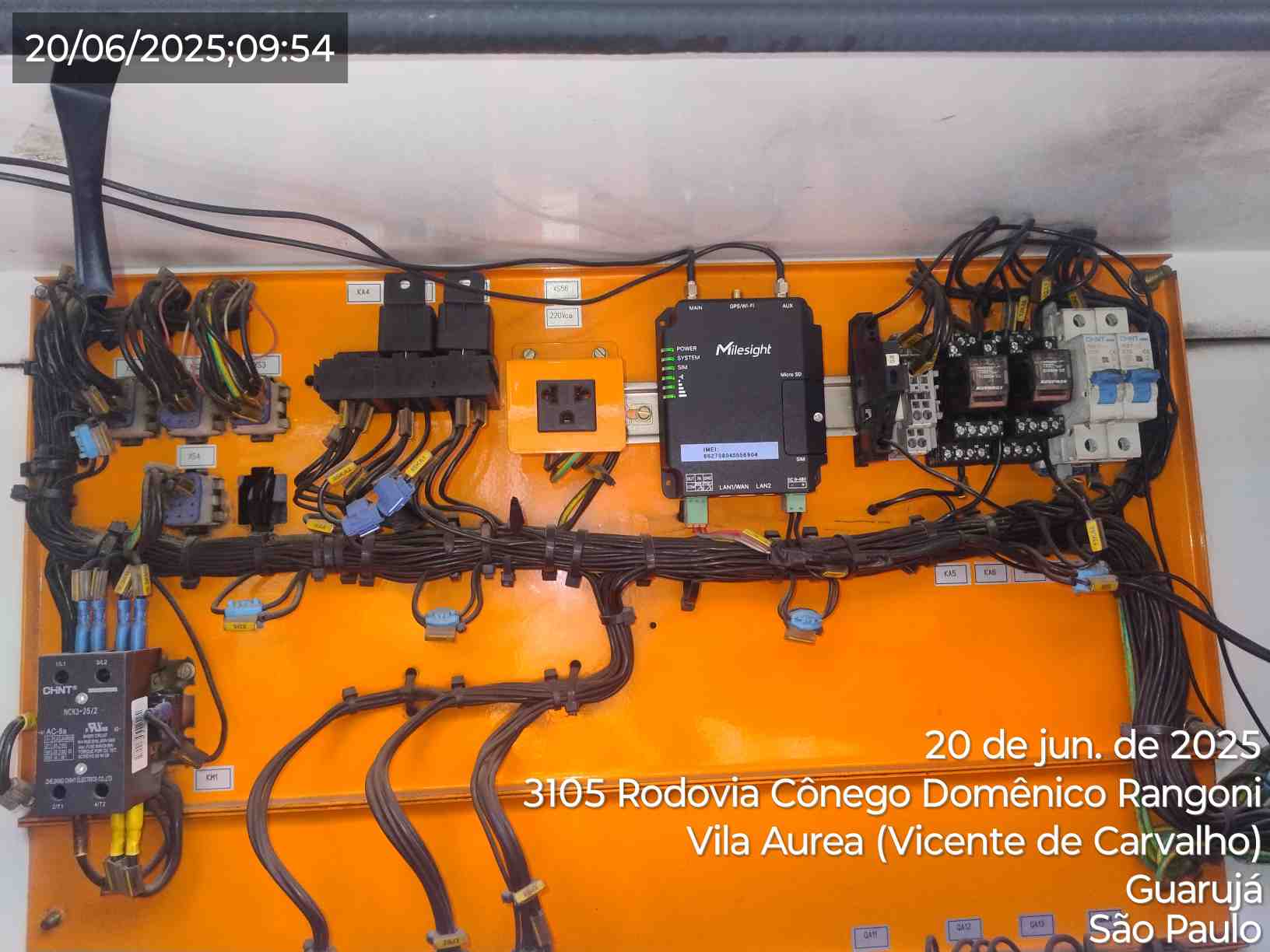

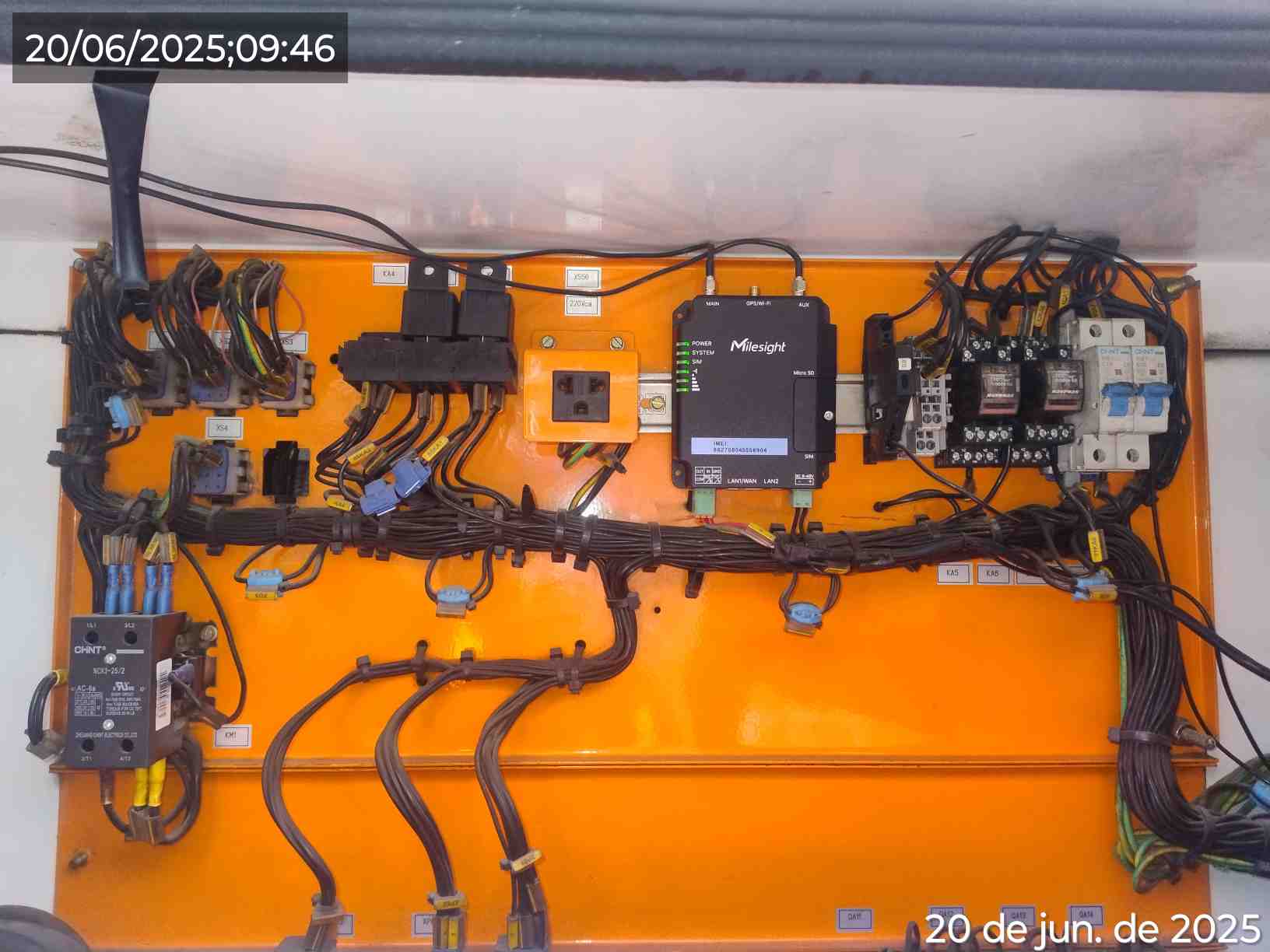

Foto do modem 1

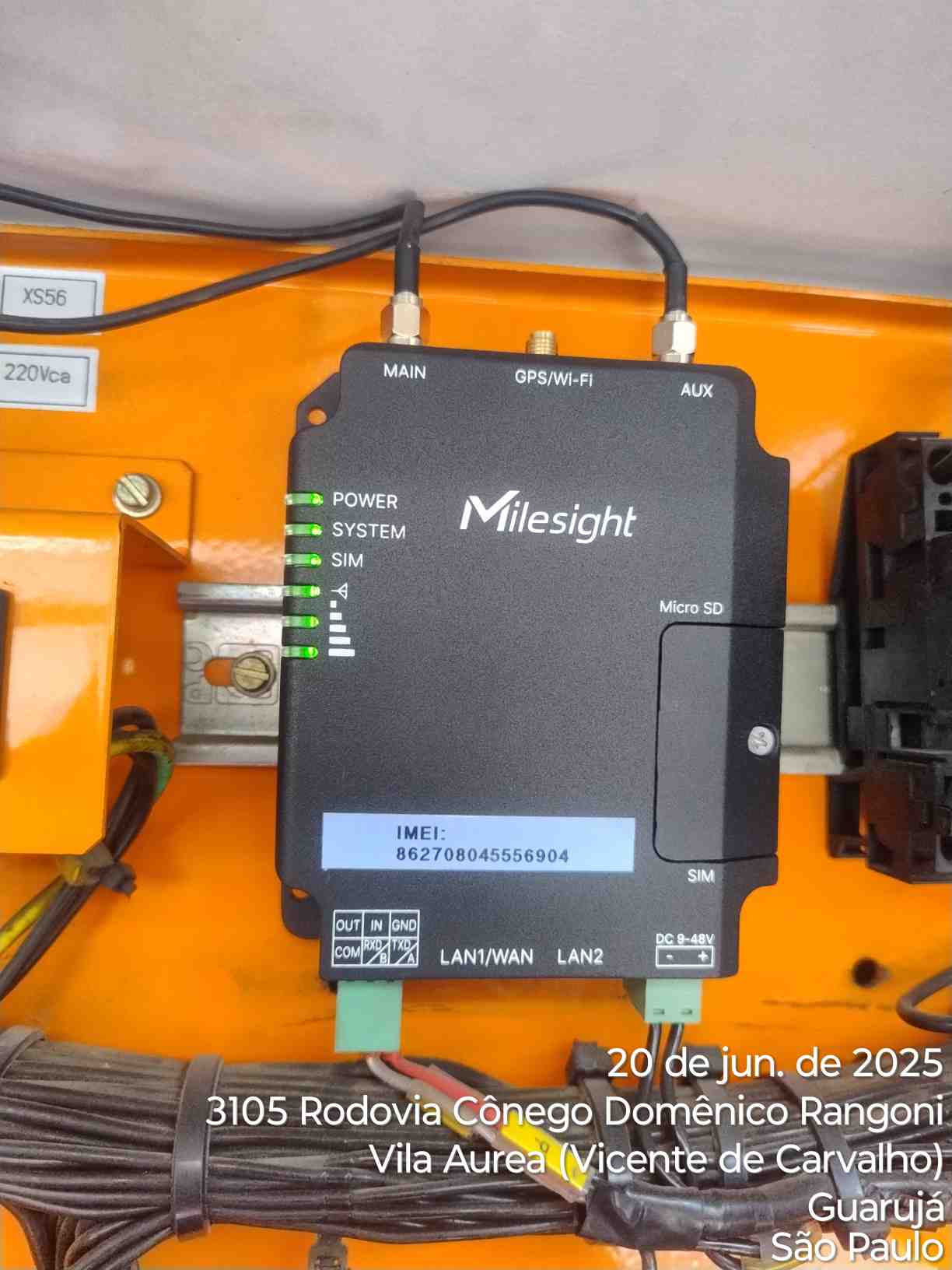

Foto do modem 2

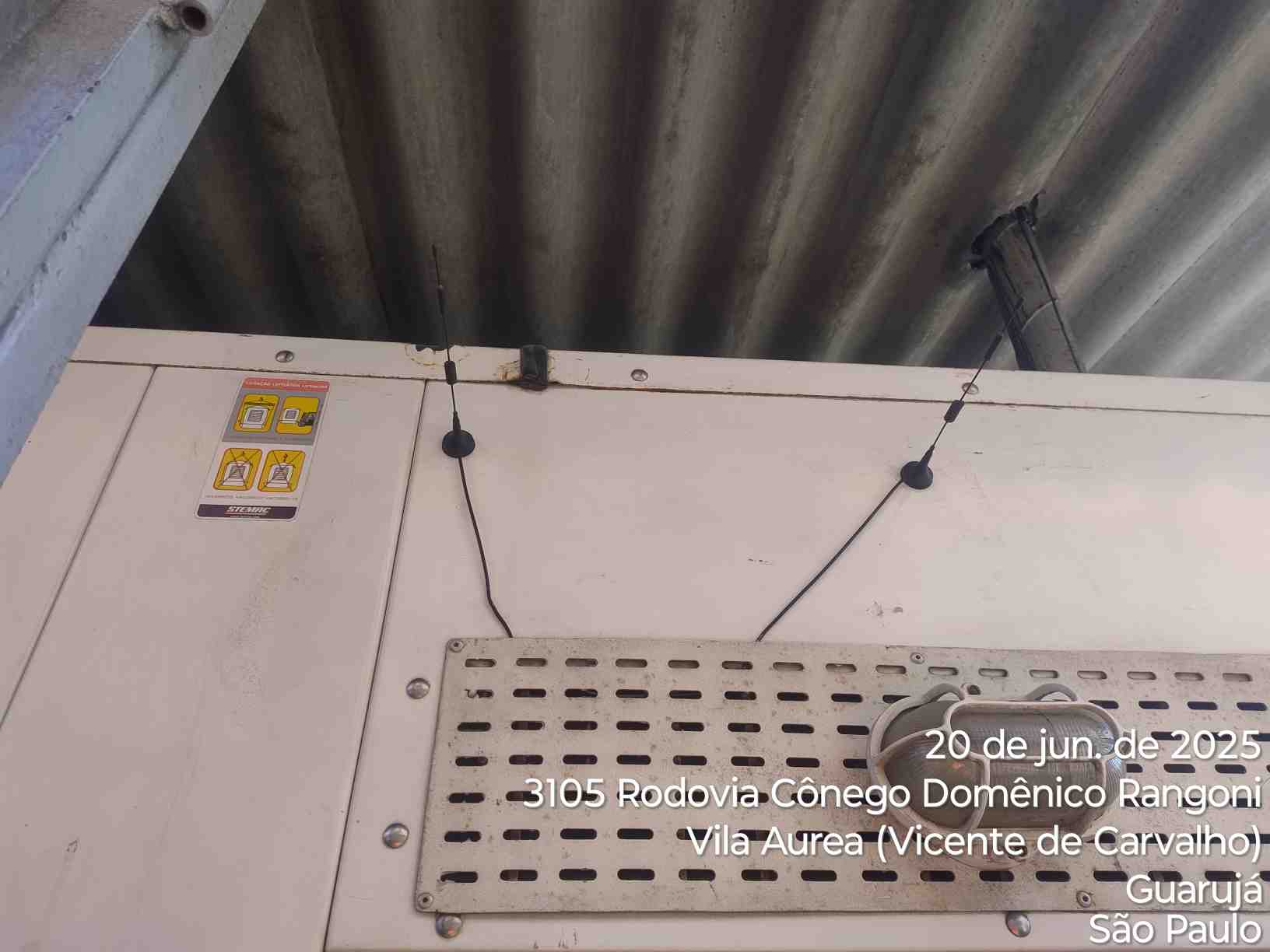

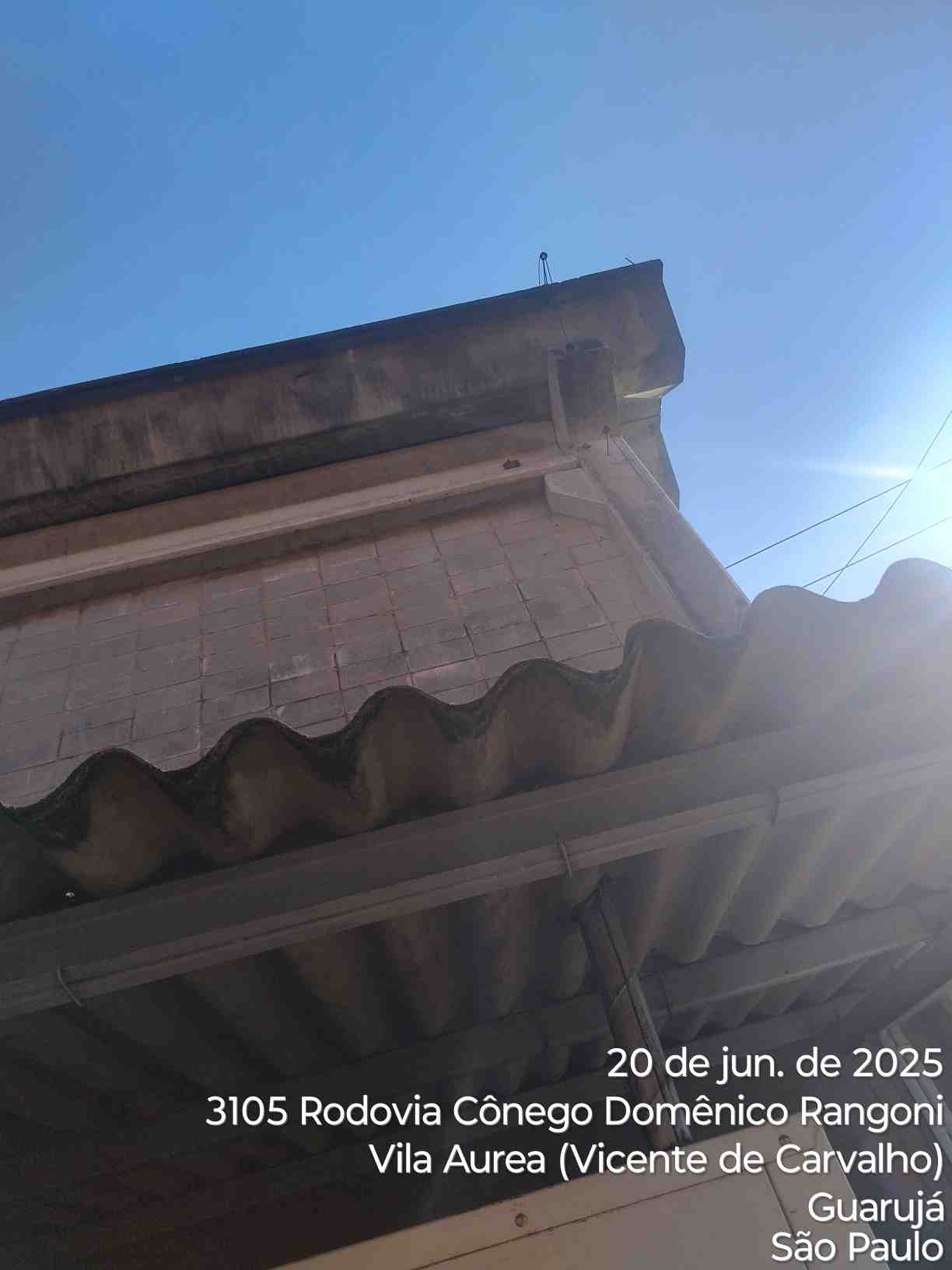

Foto da antena
DEMONSTRATIVO DE MÃO DE OBRA
Técnico Data Km Início Deslocamento Km Chegada Cliente Hora Início Atividade Hora Término Atividade Próximo Destino Km Chegada Destino
Carlos Eduardo Gomes dos Santos 20/06/2025 20/06/2025 07:15
0.00 KMs 		20/06/2025 09:11
66.84199999999998 KMs 		20/06/2025 09:11 20/06/2025 12:25 Próximo Cliente
ESCOPO DOS SERVIÇOS
PEDIDOS EM ABERTOS
Pedido Quantidade Realizado Justificativa
DESCRIÇÃO DOS PEDIDOS
VERIFICAÇÕES
Antes Depois
MOTOR OK NOK OK NOK Observação
Motor necessita de lavagem V V Verificado
Óleo Lubrificante X X Pendente
Filtro de óleo lubrificante X X Pendente
Sistema de Lubrificação V V Verificado
Radiador V V Verificado
Combustível V V Verificado
Filtro de óleo combustível X X Pendente
Filtro Coalecente (Raccor) X X Pendente
Tanque de Combustível V V Verificado
Sistema de injeção V V Verificado
Bomba d'água V V Verificado
Filtro de ar V V Verificado
Abraçadeiras (Condições e Reaperto) V V Verificado
Mangueiras (Condições e Reaperto) V V Verificado
Funcionamento das turbinas V V Verificado
Cabeçotes V V Verificado
Válvulas V V Verificado
Correias V V Verificado
Suportes do motor (Coxins) V V Verificado
Escapamento V V Verificado
Alternador da Bateria V V Verificado
Bateria V V Verificado
Motor Partida V V Verificado
Sistema de Pré Aquecimento V V Verificado
Sistema de desumidificação V V Verificado
Chicote do Motor V V Verificado
Sensores do motor V V Verificado
Filtro Coalecente Raccor
Antes Depois
GERADOR OK NOK OK NOK Observação
Reaperto da Baseta do Gerador V V Verificado
Limpeza do Gerador V V Verificado
Isolação do Gerador V V Verificado
Ponte de Diodo verificada V V Verificado
Fiação do Regulador de Tensão reapertada. V V Verificado
Coxinho do Regulador de Tensão V V Verificado
Verificação do TC V V Verificado
Bobina Auxiliar Gerador / Regulador de Tensão V V Verificado
Antes Depois
USCA/QTA (FISÍCO/ESTADO) OK NOK OK NOK Observação
Estado e Limpeza do Painel V V Verificado
Identificações do painel V V Verificado
Medidores painel (Voltimetro, Amperimetro, etc.) V V Verificado
Componentes frontais do painel (Chaves, Botões, etc.) V V Verificado
Componentes internos do painel (Bornes, reles, etc.) V V Verificado
Conexões elétricas (Estado das ligações comando) V V Verificado
Proteções de surto/ Aterramento V V Verificado
Carregador de Bateria V V Verificado
Regulador de Tensão V V Verificado
Regulador de Velocidade V V Verificado
Contator/Disjuntor V V Verificado
Bobinas do Disjuntor V V Verificado
USCA (Aparência, Conexões, Bornes, etc.) V V Verificado
Antes Depois
USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) OK NOK OK NOK Observação
Funcionamento do QTA/QTM V V Verificado
Funcionamento USCA V V Verificado
Alarmes V V Verificado
Comando Pré Aquecimento V V Verificado
Sensor de Pressão do Óleo V V Verificado
Testes dos alarmes externos do GMG com NOC V V Verificado
Antes Depois
SALA DO GERADOR OK NOK OK NOK Observação
Estado da sala V V Verificado
Estado do equipamento V V Verificado
Estado da Entrada e Saída de Ar V V Verificado
TESTE DE OPERAÇÃO DO GRUPO GERADOR
Item Unid. Refer. Faixa ideal Com Carga
GMG
Tensão Fase R Volt (V) 220V + ou - 5% 220.0
Tensão Fase S Volt (V) 220V + ou - 5% 220.0
Tensão Fase T Volt (V) 220V + ou - 5% 220.0
Rede
Tensão Fase R Volt (V) + ou - 5% 221.0
Tensão Fase S Volt (V) + ou - 5% 220.0
Tensão Fase T Volt (V) + ou - 5% 220.0
CORRENTE
Fase R Amp + ou 30 a 100% 115.0
Fase S Amp + ou 30 a 100% 102.0
Fase T Amp + ou 30 a 100% 101.0
Tensão da Bateria com Carregador Ligado Volt (V) 12Vcc ou 24Vcc +110% a 115% 13.2
Tensão da Bateria com Carregador Desligado Volt (V) 12Vcc ou 24Vcc Acima de 103% 13.2
Tensão da Bateria no Instante da Partida Volt (V) 12Vcc ou 24Vcc Acima de 75% 11.5
Tensão do Alternador de Baterias em Carga Volt (V) 12Vcc ou 24Vcc +110% a 119% 14.2
Frequencia Hz 60 + ou - 5% 60.0
Potência KVA 330 0% a 100% 60.0
Potência Reativa KVAr 198 Maximo 60% Carga (Indutivo) 35.0
Potência Elétrica KW 264 30 a 100% 28.0
Fator de Potência cos 0,8 0,8 a 1,0 0.8
Temperatura °C 70 a 90 70°C a 85°C 70.0
Pressão Óleo bar 2 a 8 2 bar a 8 bar 6.2
Consumo Combustível L/H 66 30.0
Temperatura Admissão °C 25 25.0
Pré Aquecimento °C 40C° a 55C° 50.0
STATUS
Funcionamento Status Observação
data_hora_iniciado
Operacional Automático
Horário de Ponta NÃO
Sistema de Paralelismo N/A
Sistema de Rampa N/A
Proteções Motor
Proteções Motor - Baixa Pressão Óleo OK
Proteções Motor - Alta Temperatura OK
Proteções Motor - Ruídos ou Vibrações Anormais OK
Proteções Gerador
Tensão OK
Frequência OK
Nível do Tanque de Diesel (Status) 70%
Tempo das Operações
Falta de Rede (Segundos) 6
Assumir Carga (Segundos) 6
Retorno de Rede (Segundos) 6
Resfriamento do Gerador (Segundos) 180
FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( X ) NÃO ( )
Conforme análise de densidade efetuada em sua manutenção preventiva periódica, nesta data 20/06/2025.
Acusamos que o equipamento acima encontra-se: (X) dentro ( ) fora dos padrões de Emissão de Fumaça Pretas e poluentes conforme normas estabelecidas no artigo 32 do Decreto Estadual n.º 8.468/76 da Escala de Ringelmann.


Densidade: 20%
FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS)


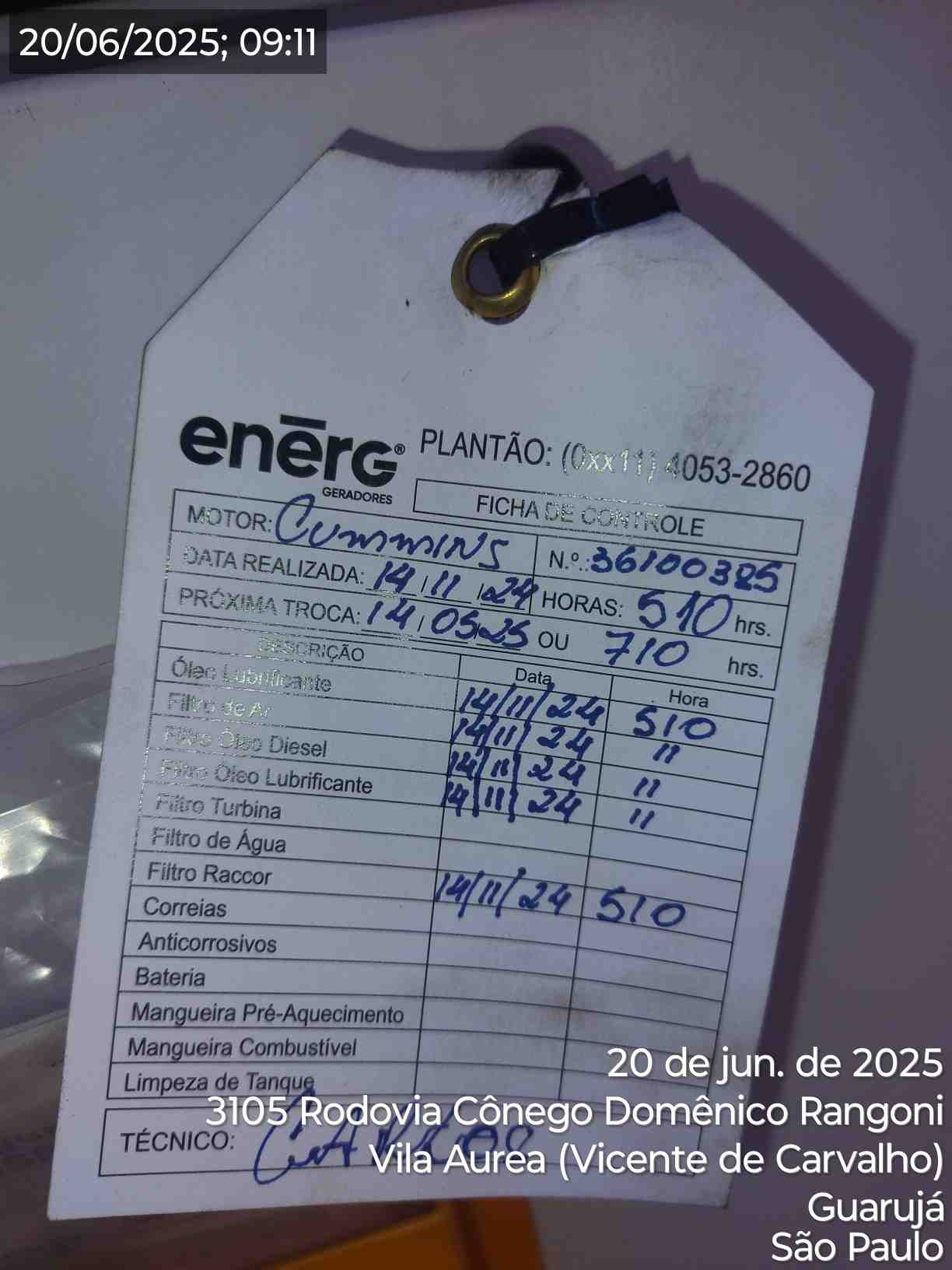

Foto Antes (Óleo Lubrificante) - NOK

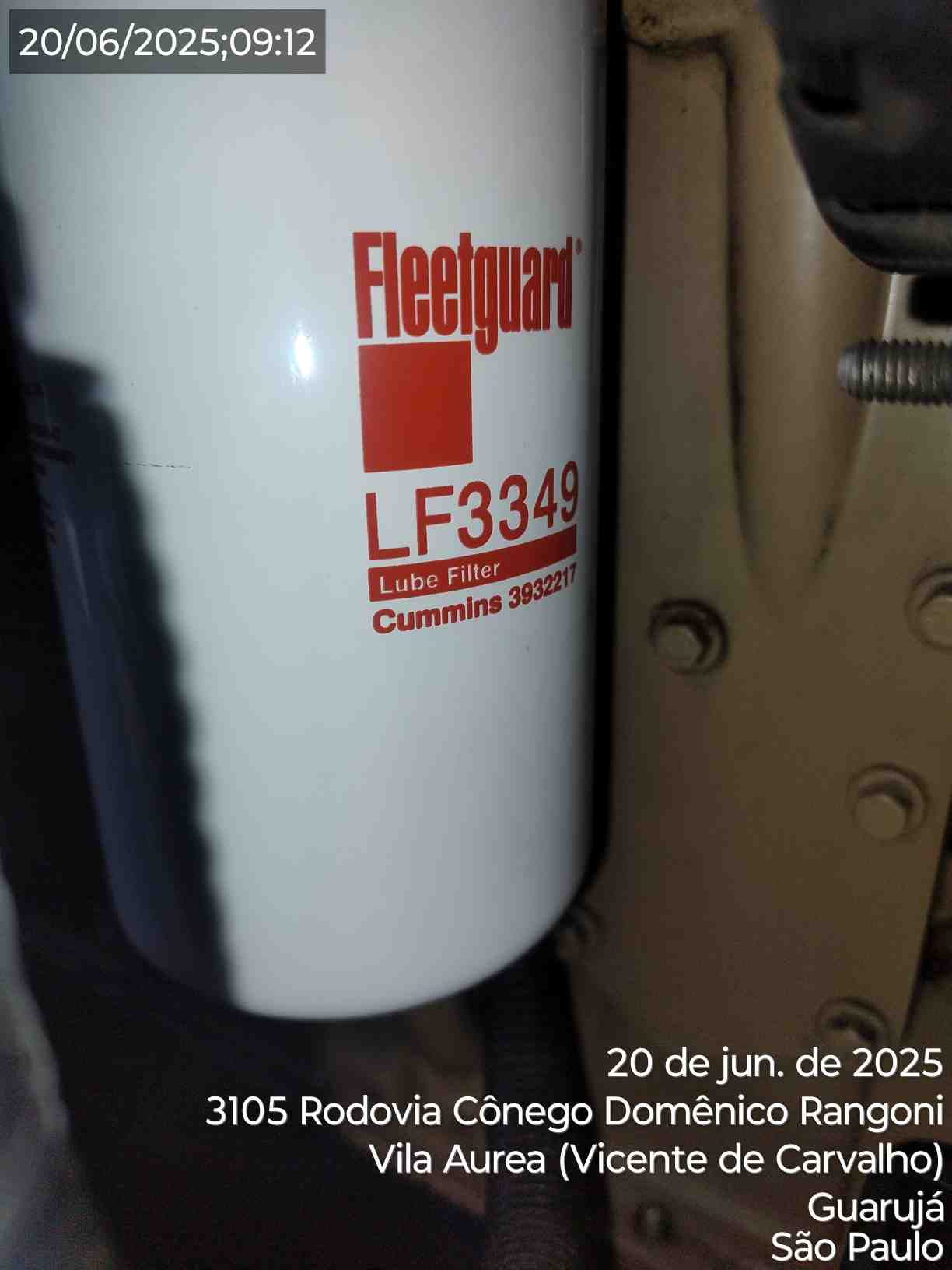

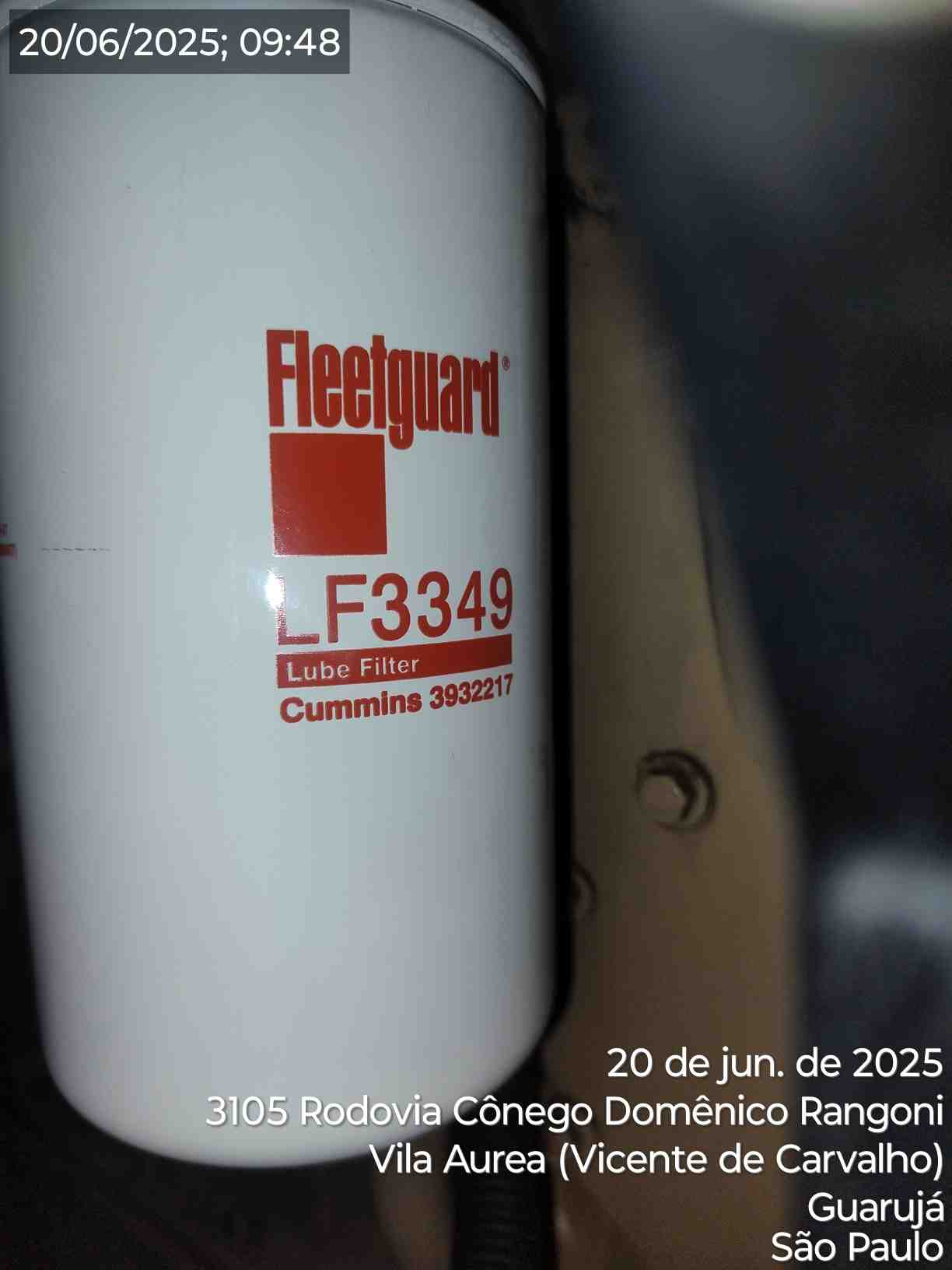

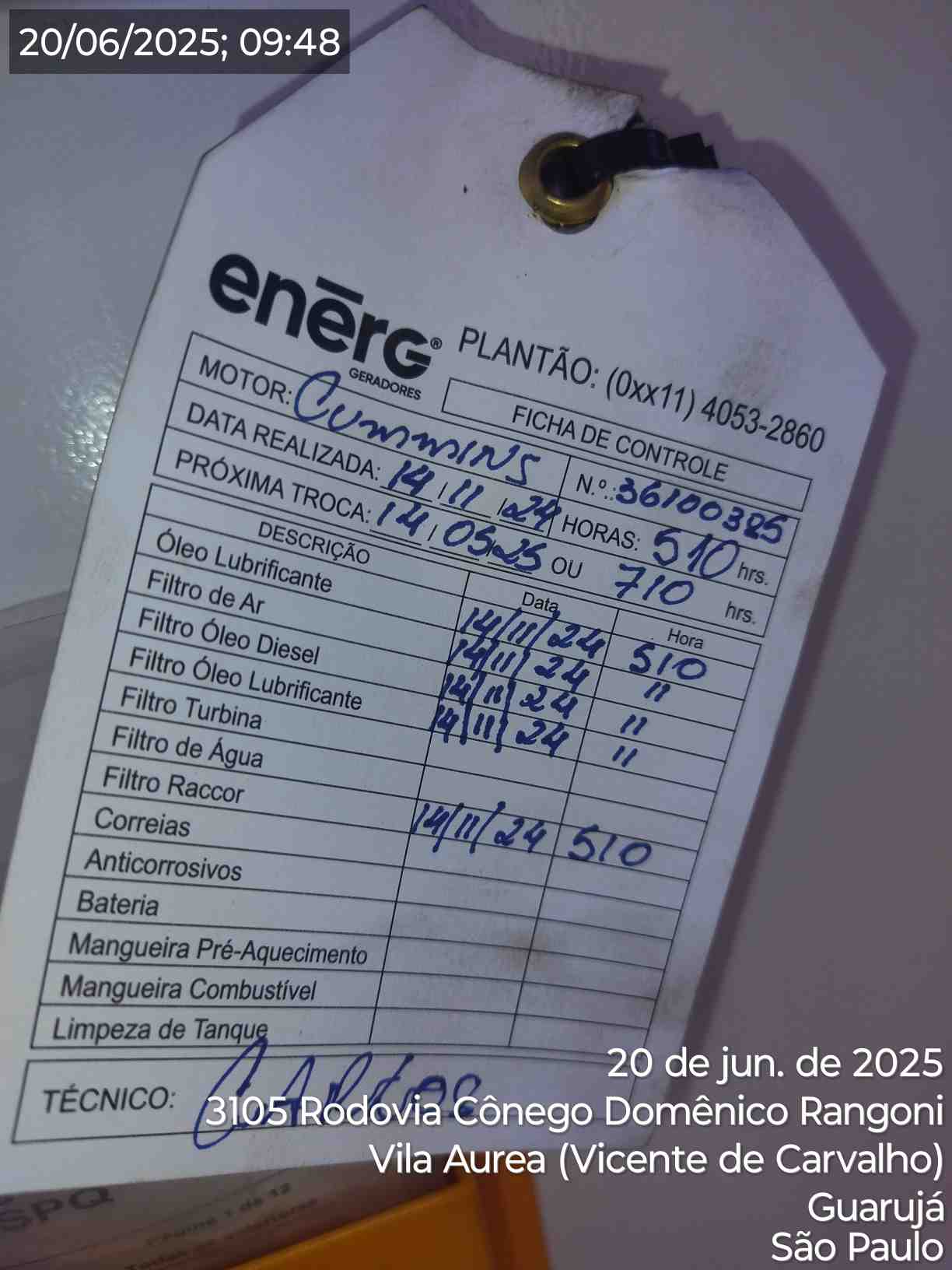

Foto Antes (Filtro de óleo lubrificante) - NOK


Foto Antes (Nível Água Radiador) - OK

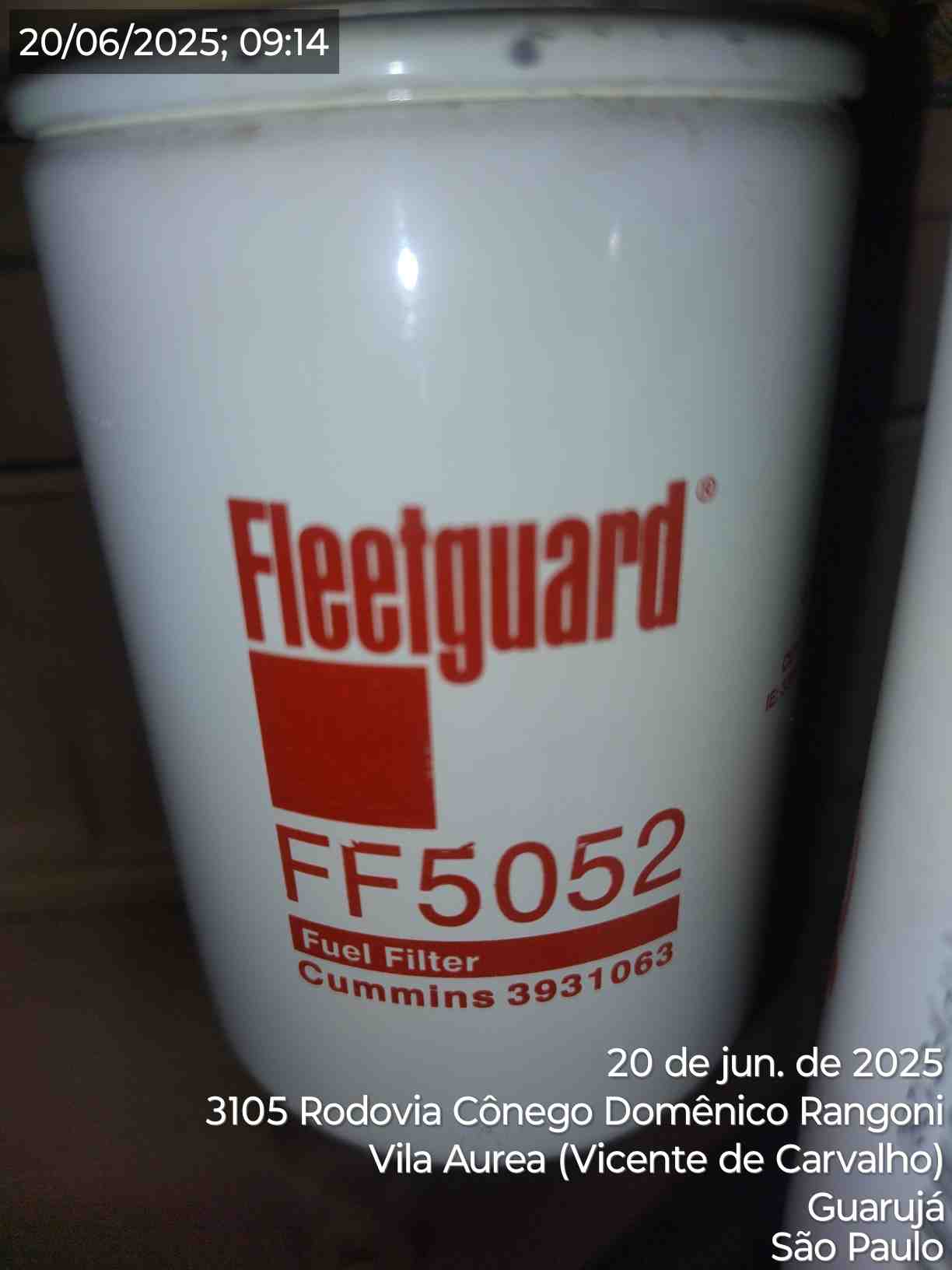

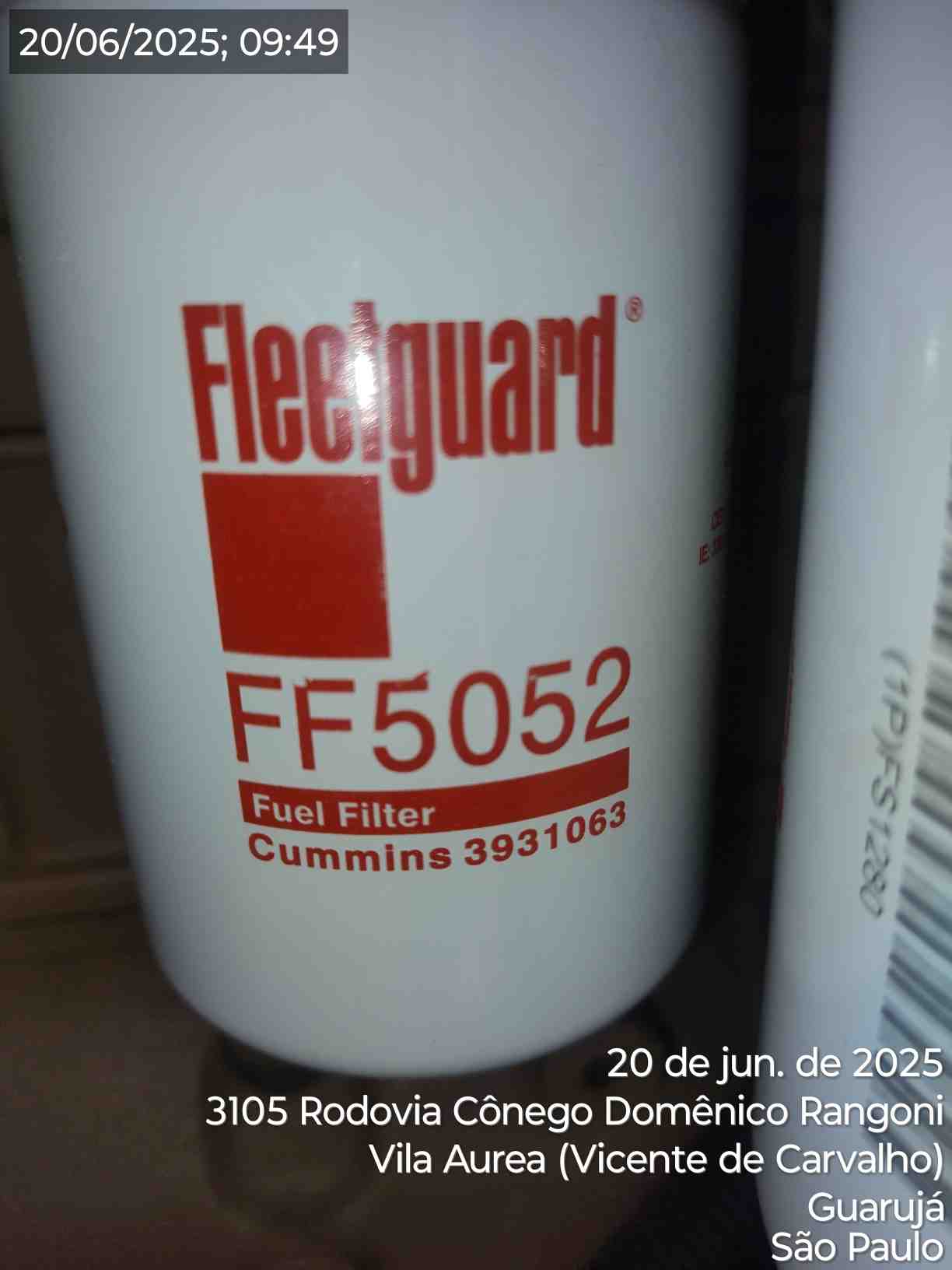

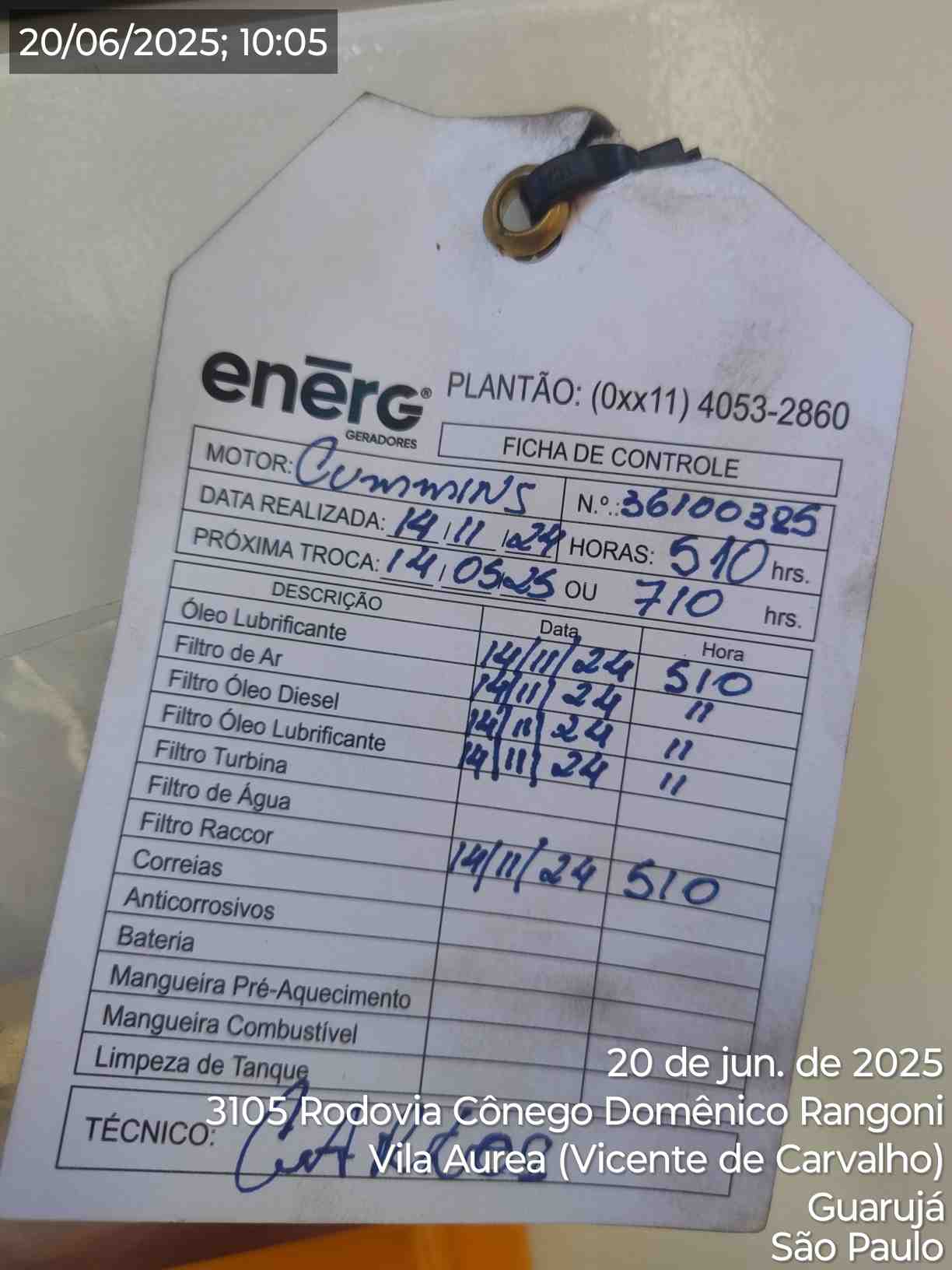

Foto Antes (Filtro de óleo combustível) - NOK

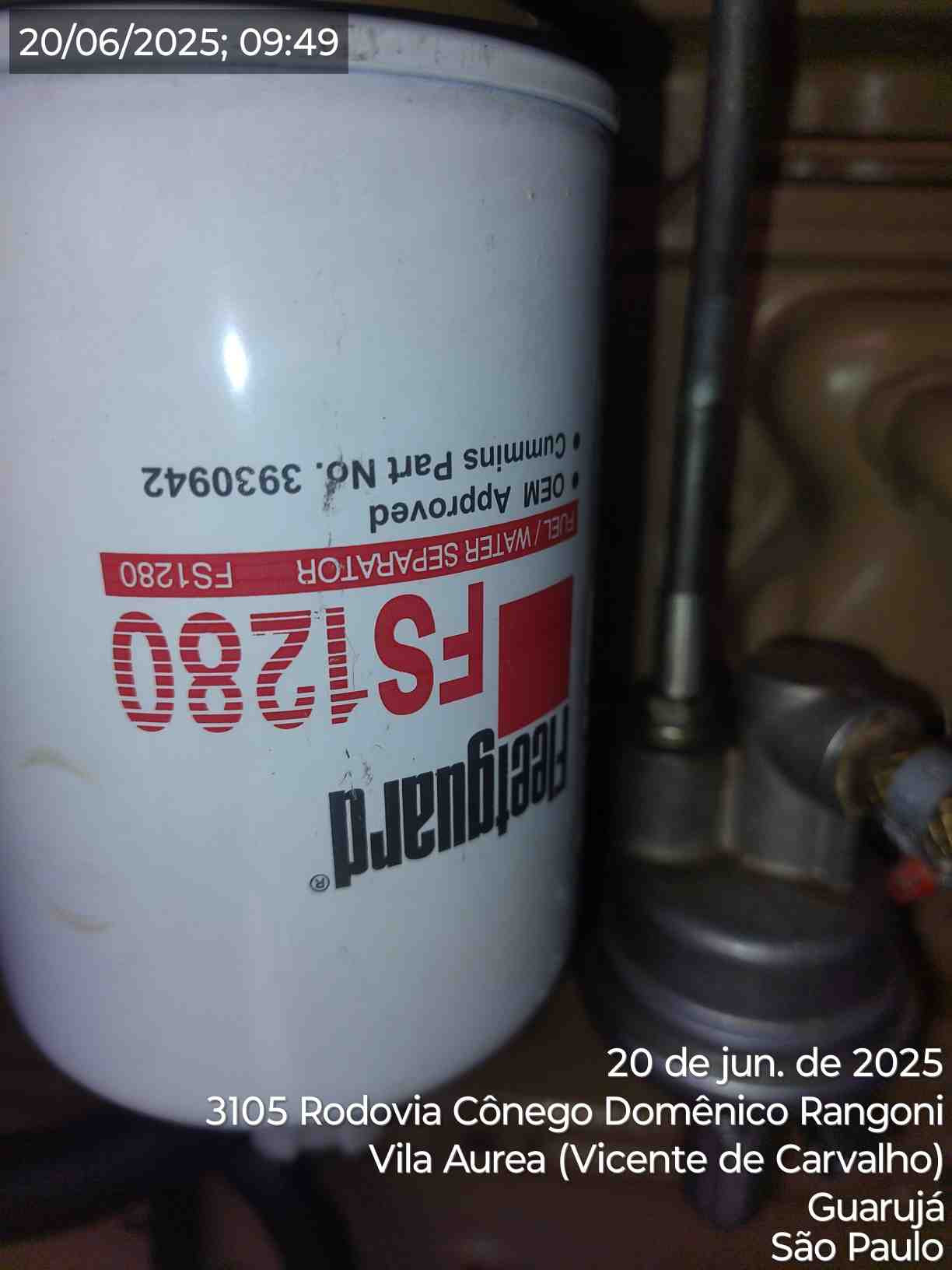

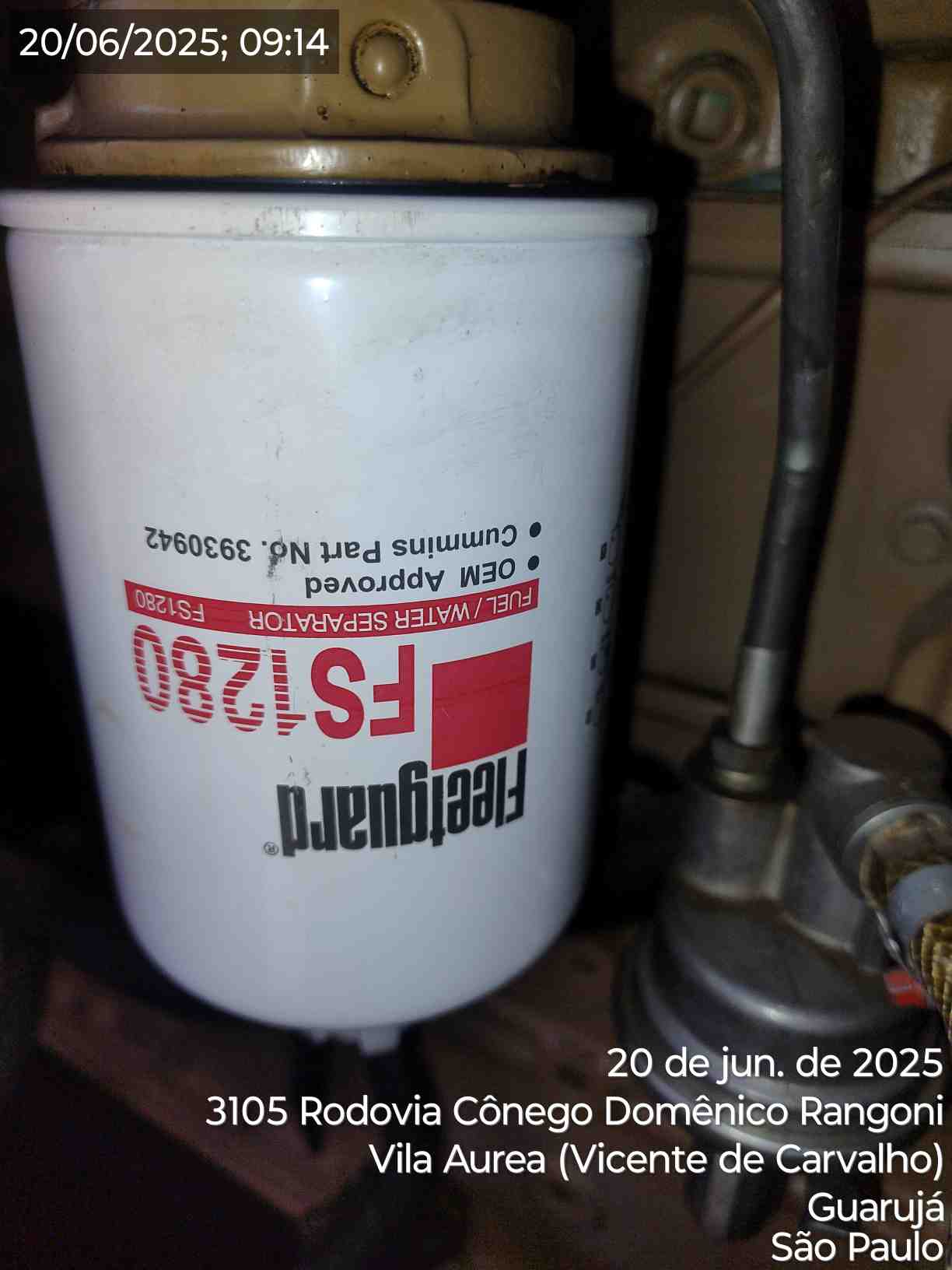

Foto Antes (Filtro Coalecente (Raccor)) - NOK

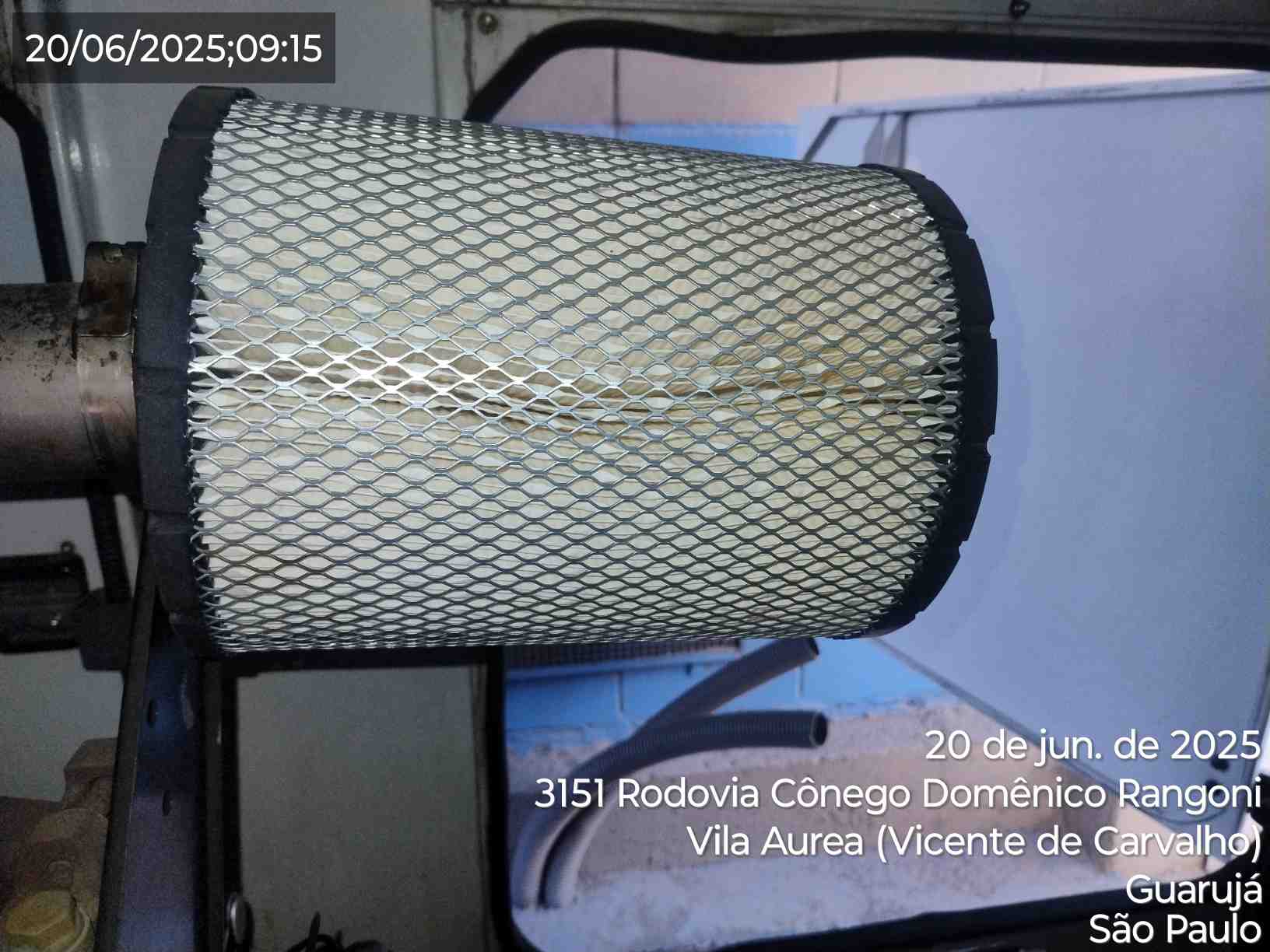

Foto Antes (Filtro de ar) - OK

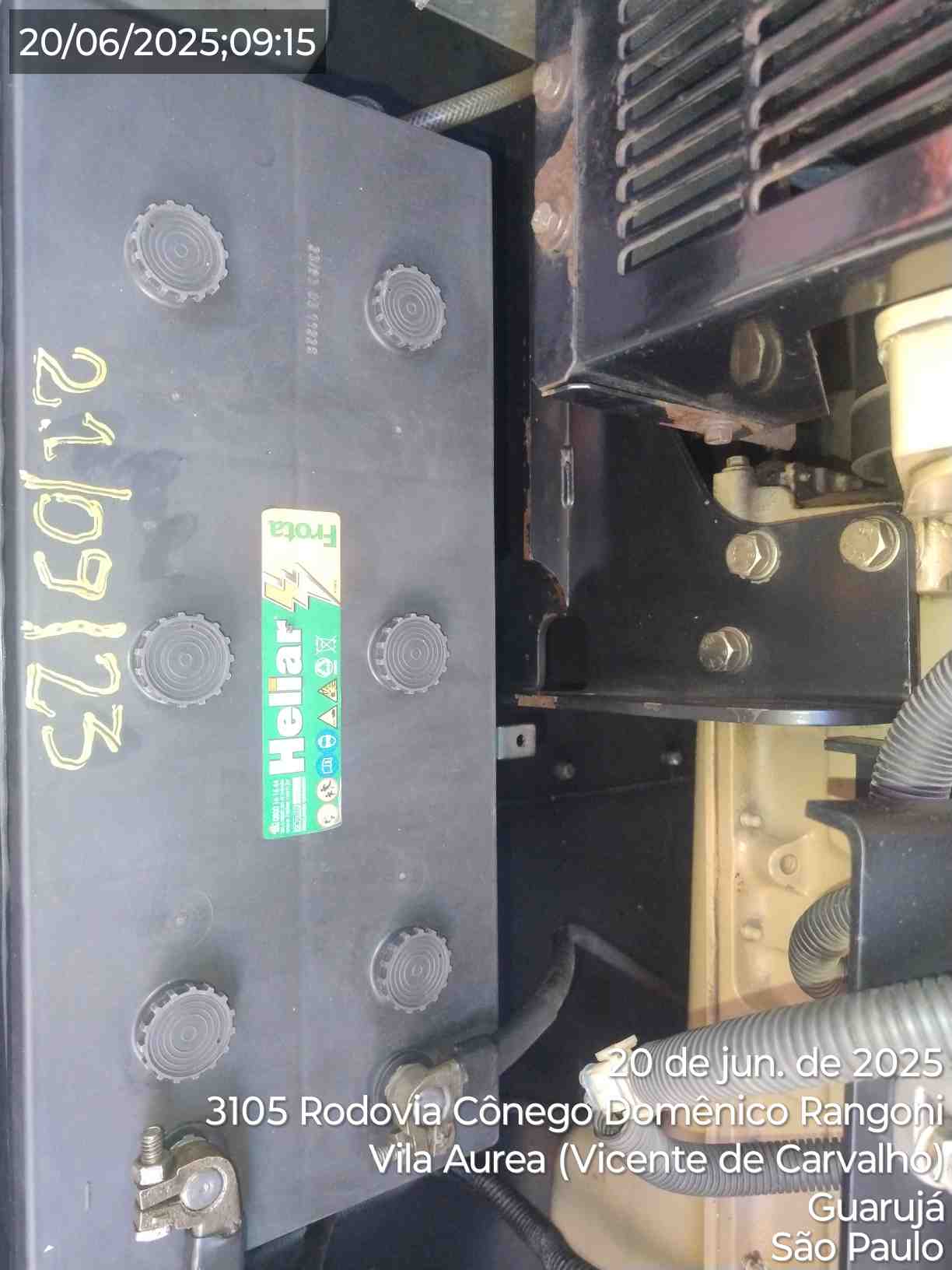

Foto Antes (Bateria) - OK

Foto Opcional (Estado e Limpeza do Painel) - Ok


Foto Opcional (Funcionamento do QTA/QTM) - Ok

Foto Opcional (Estado da sala) - Ok


Foto Depois (Óleo Lubrificante) - NOk

Foto Depois (Filtro de óleo lubrificante) - NOk


Foto Depois (Filtro de óleo combustível) - NOk

Foto Depois (Filtro Coalecente (Raccor)) - NOk

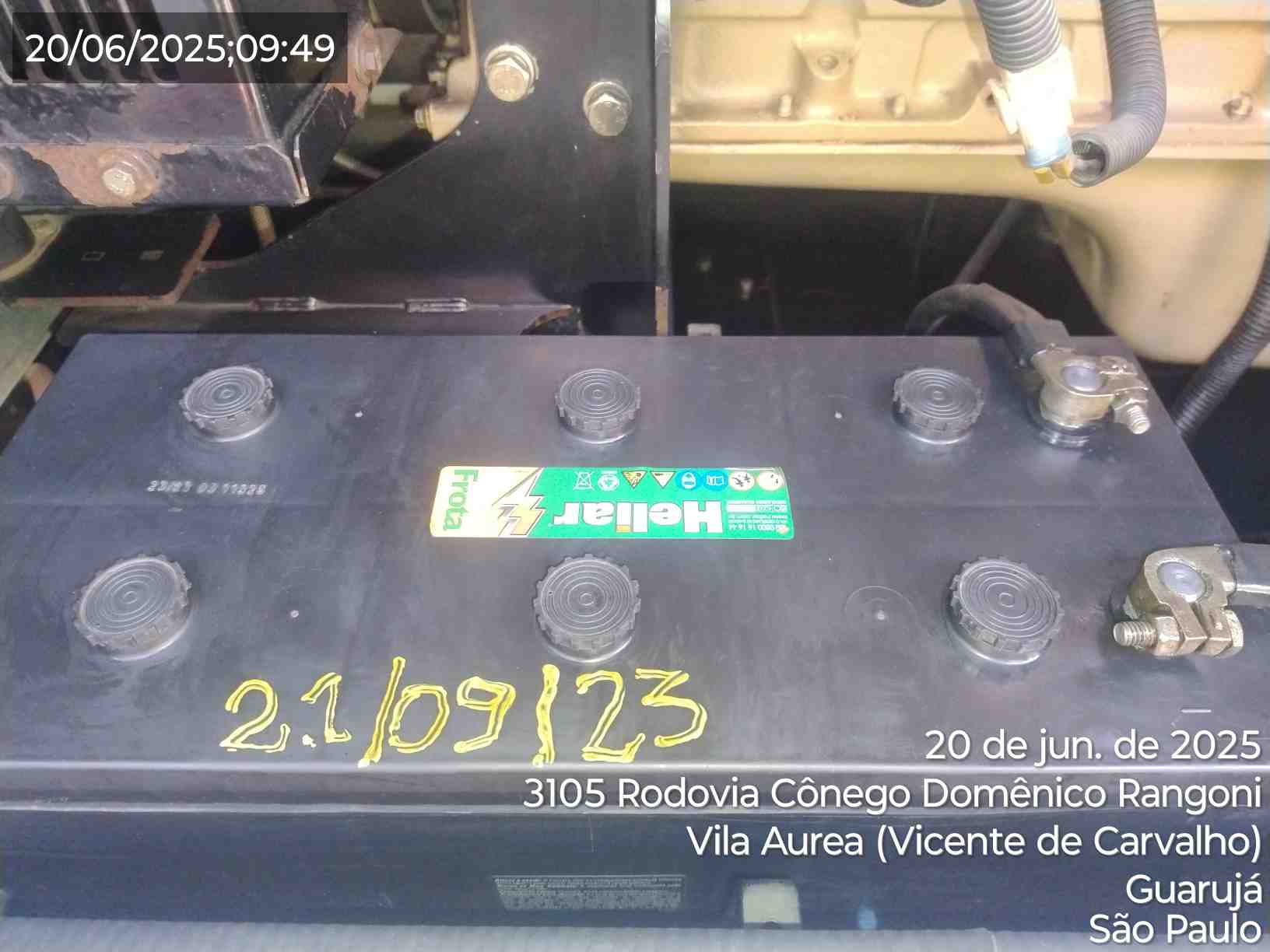

Foto Opcional (Bateria) - Ok

Foto Opcional (Funcionamento do QTA/QTM) - Ok
RELATÓRIO FOTOGRÁFICO

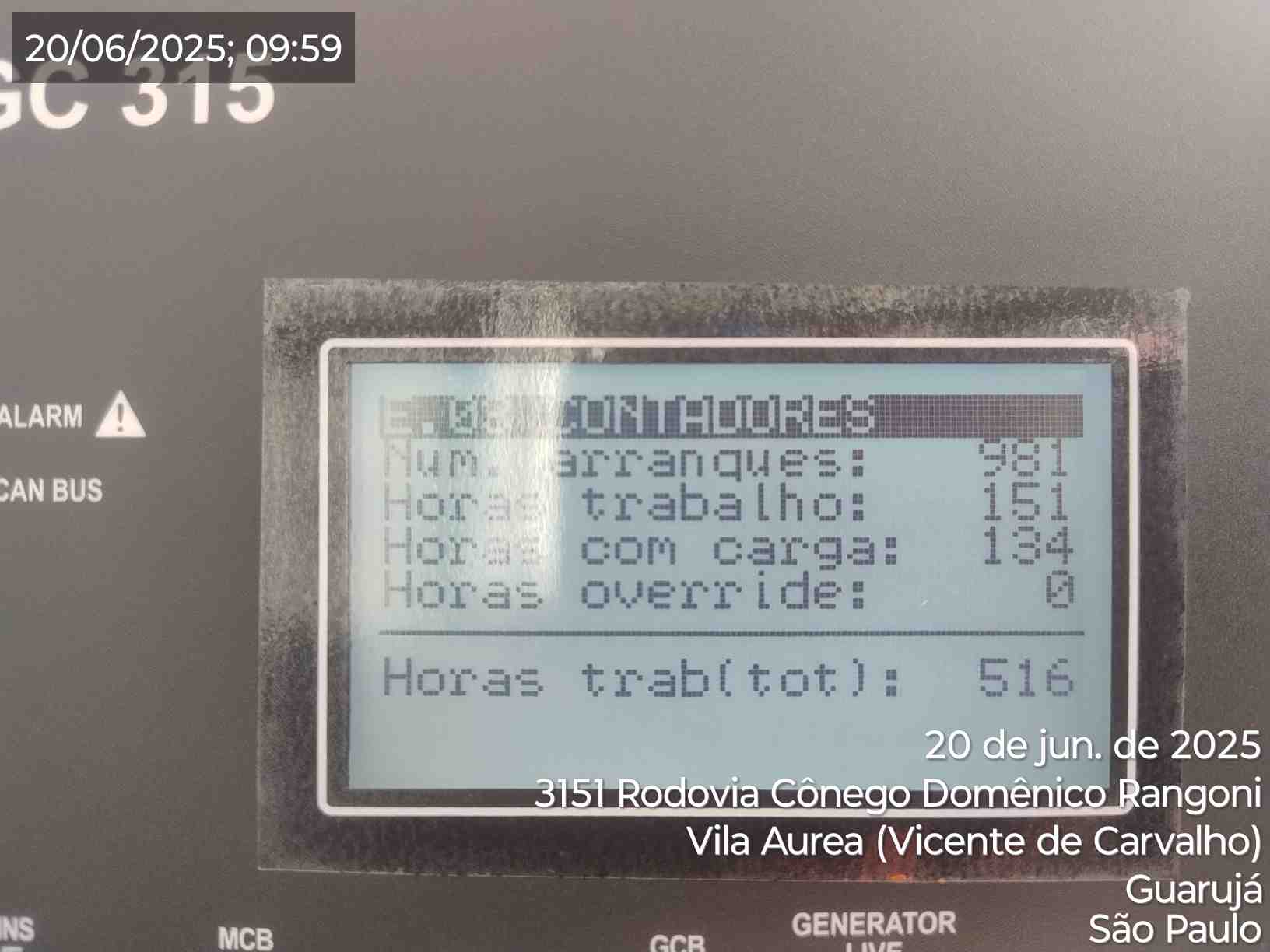

Foto Horímetro Término Serviços


Fachada Cliente Opcional


Placa Identificação Opcional

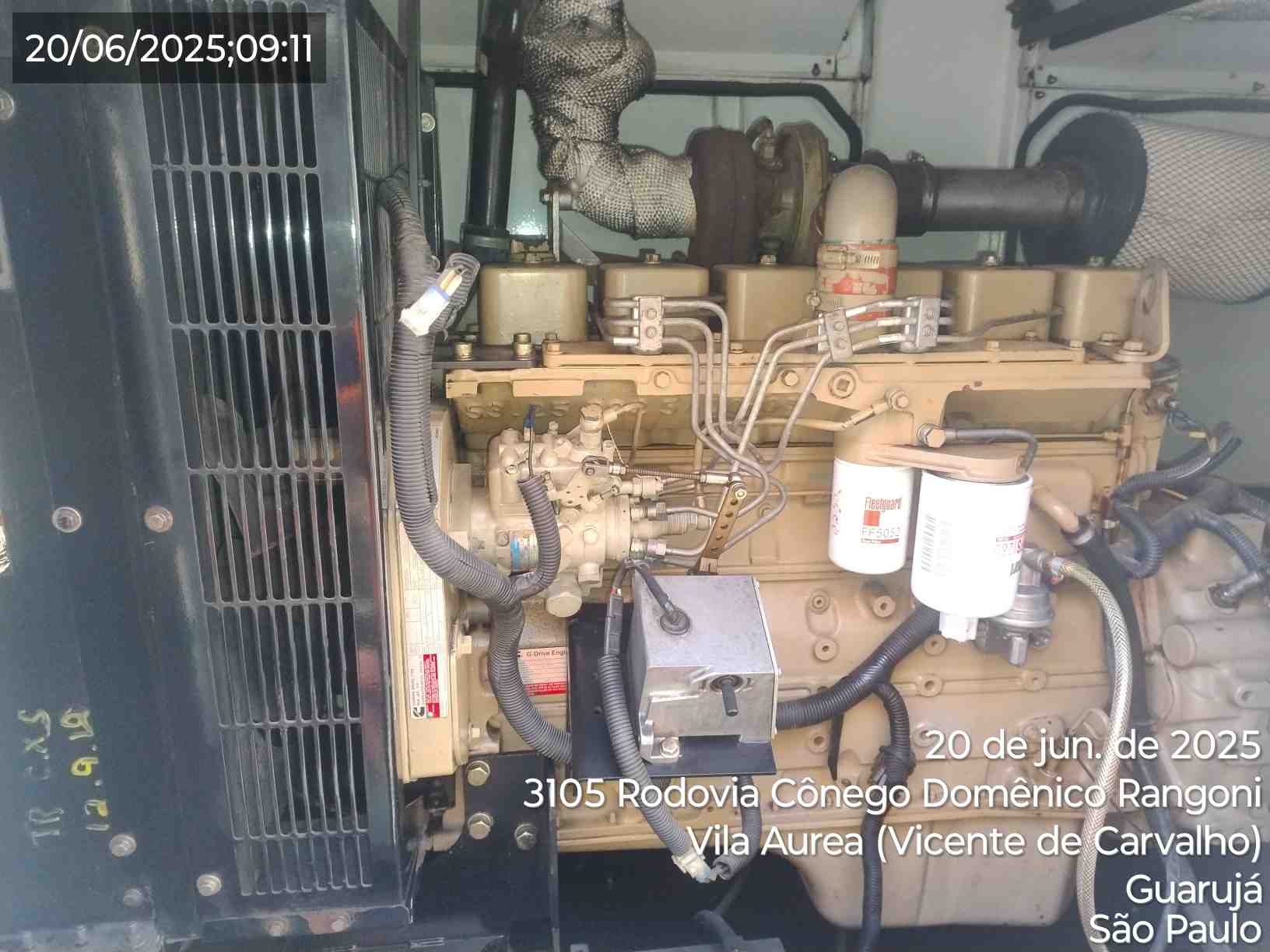

Foto Antes Opcional (Motor):


Foto Depois Opcional (Motor)

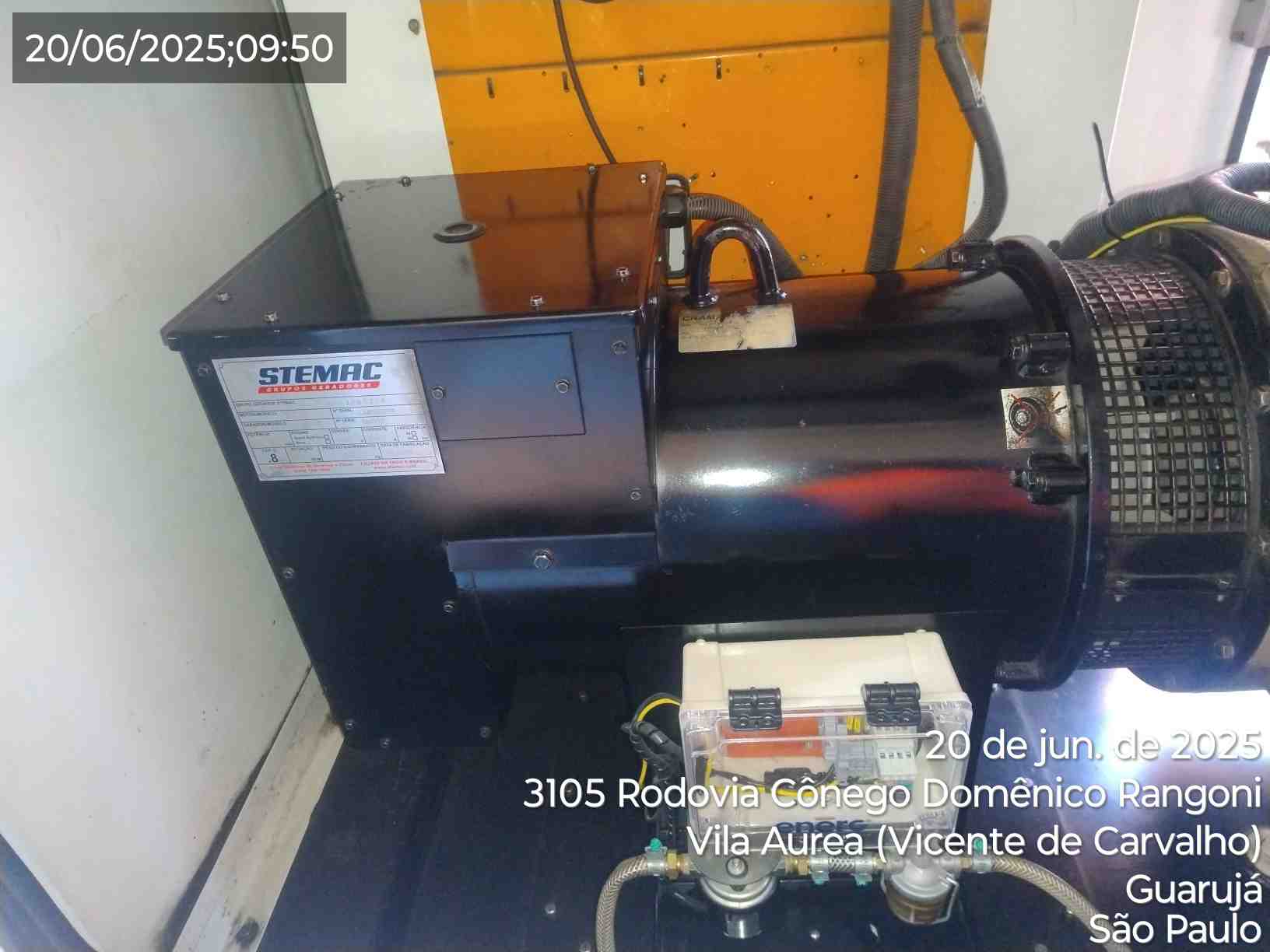

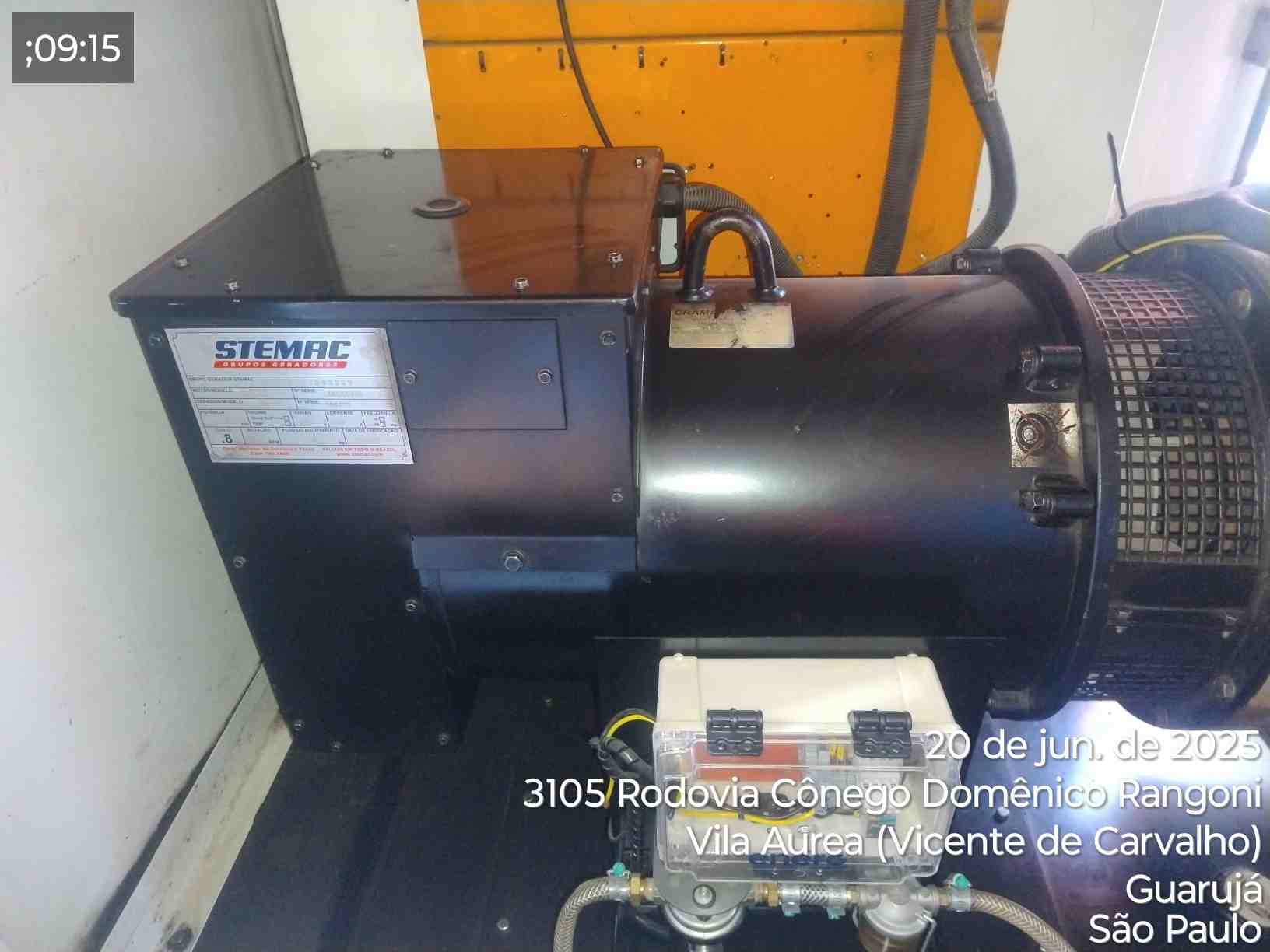

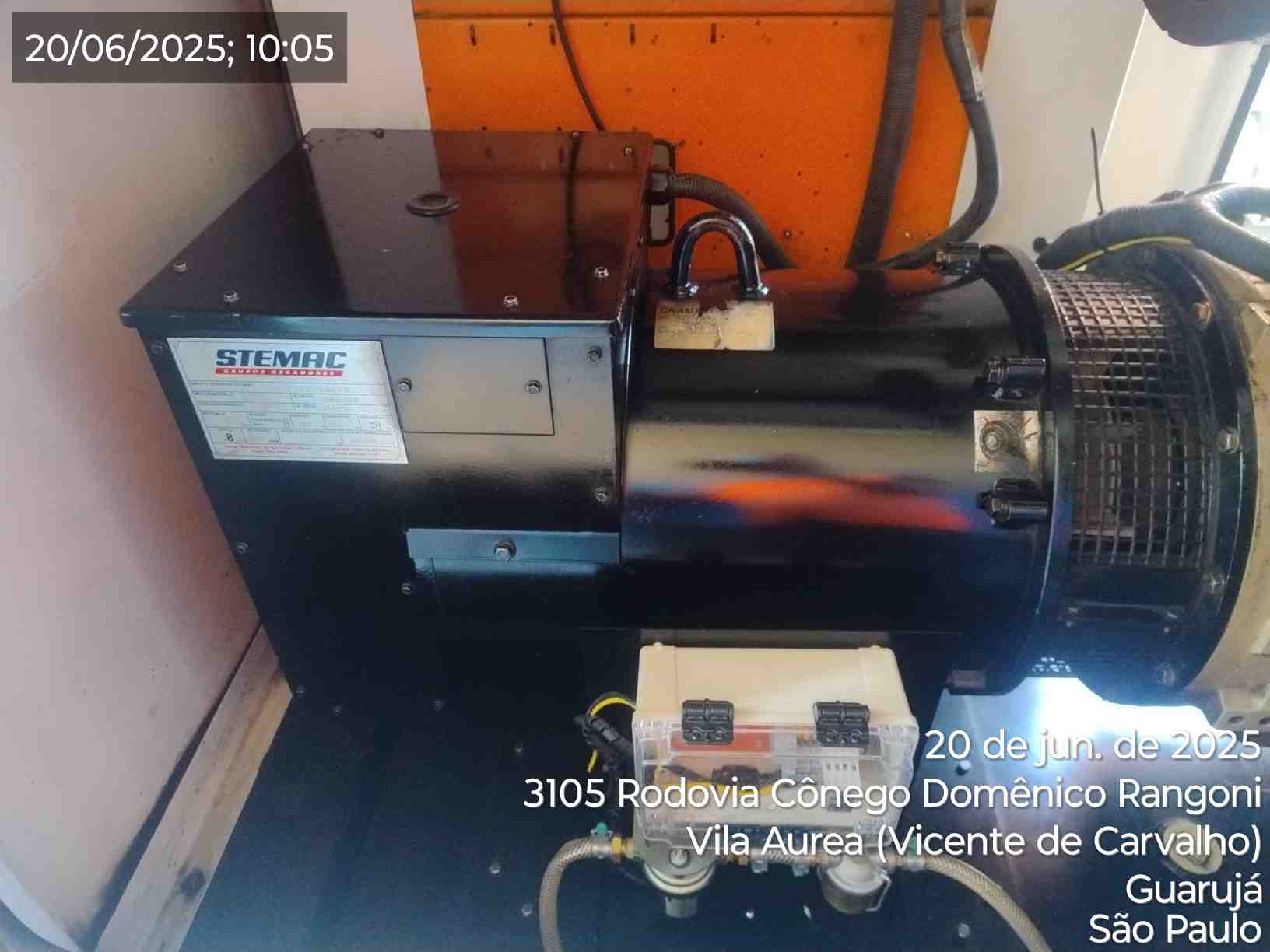

Alternador Antes Opcional

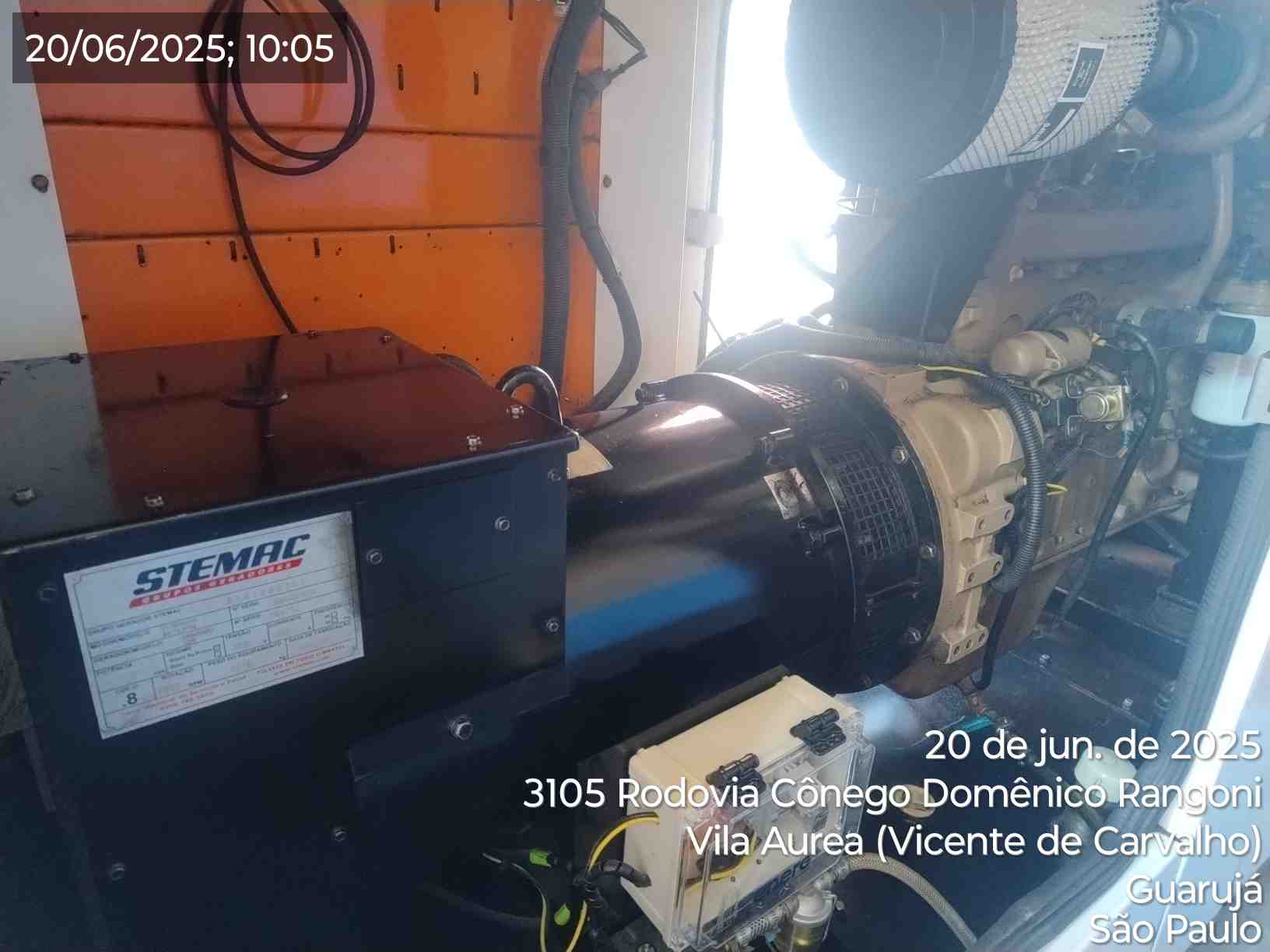

Alternador Depois Opcional

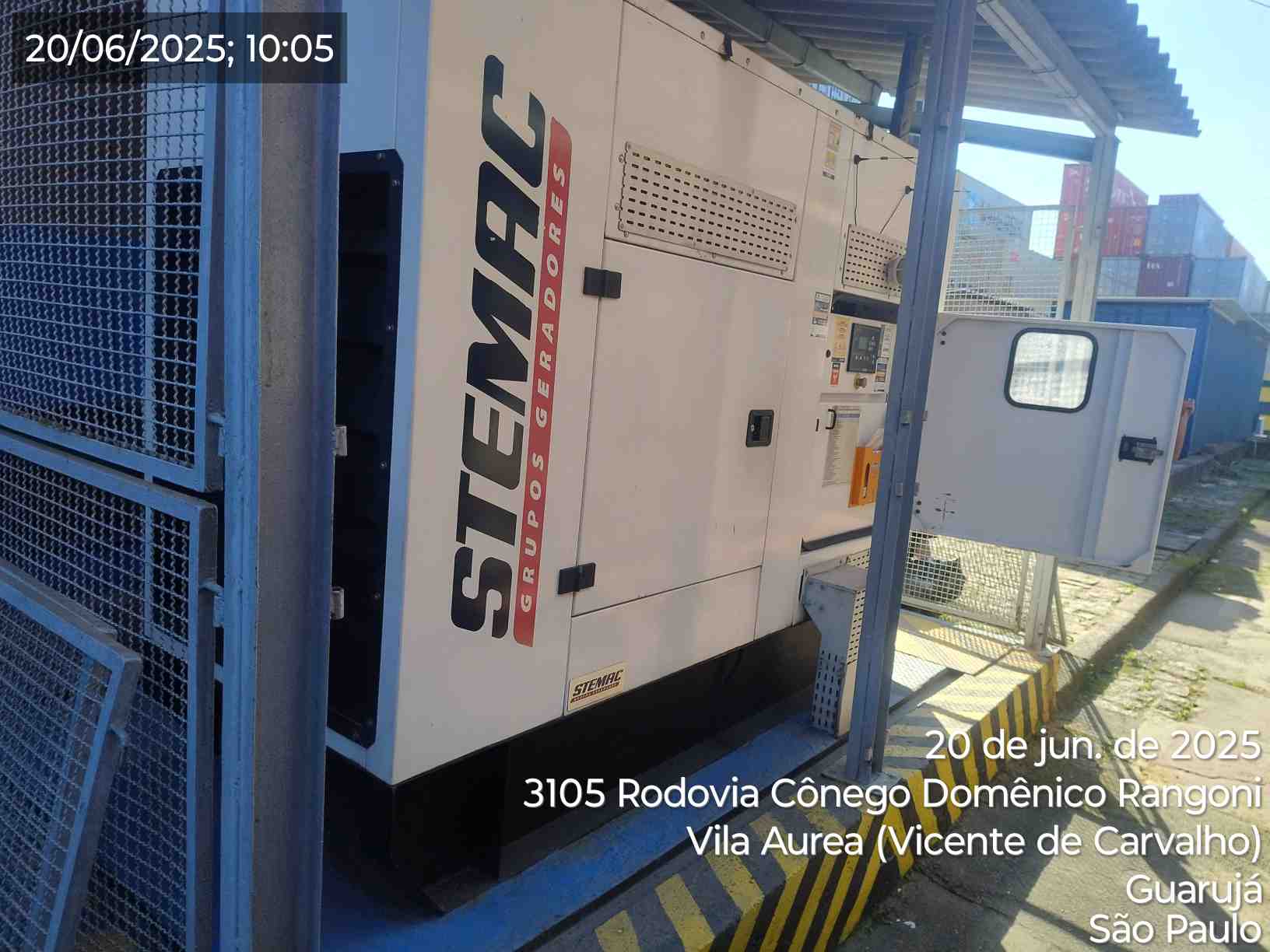

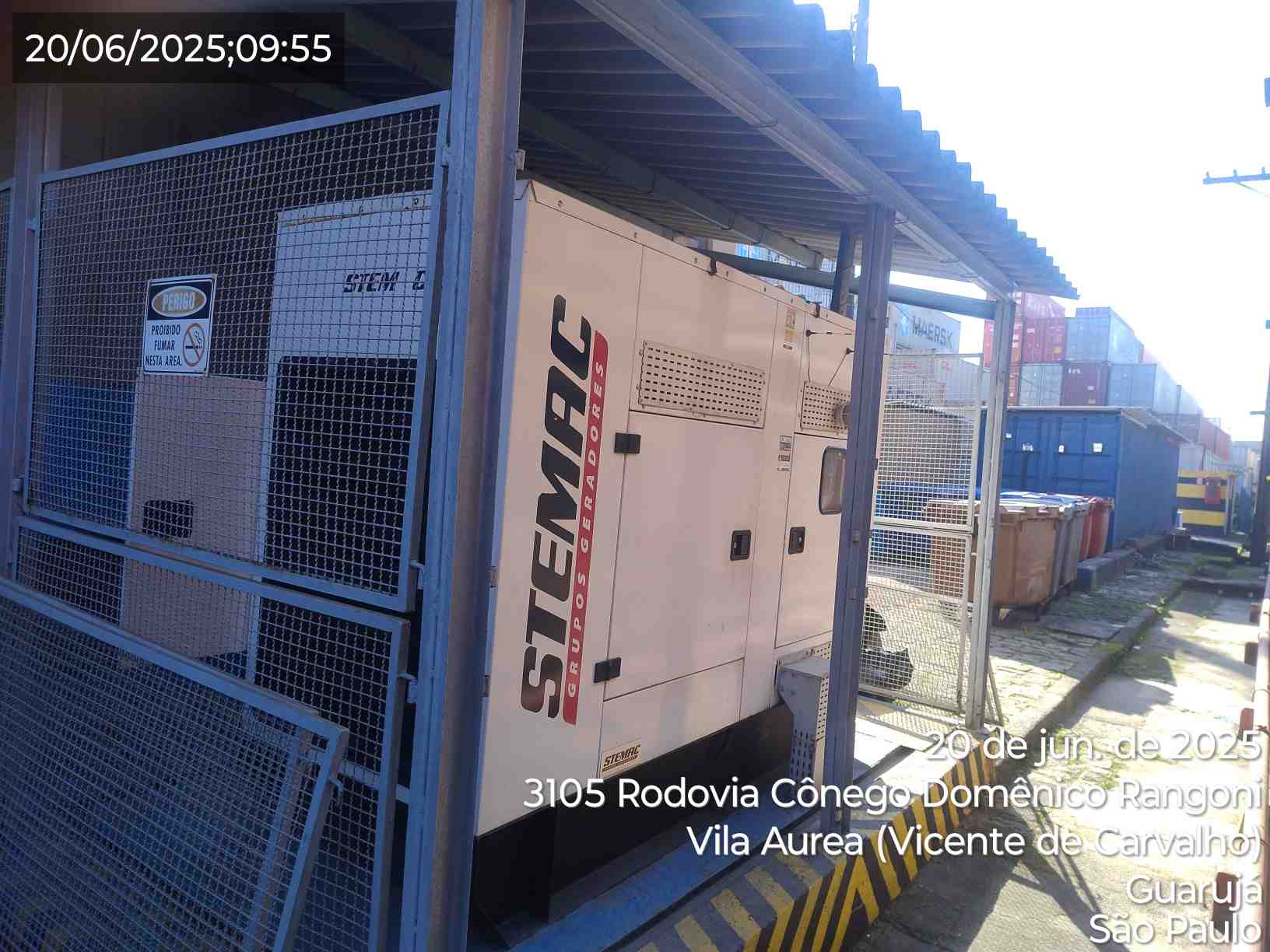

Foto Antes Opcional (GMG)


Foto Depois opcional (GMG)

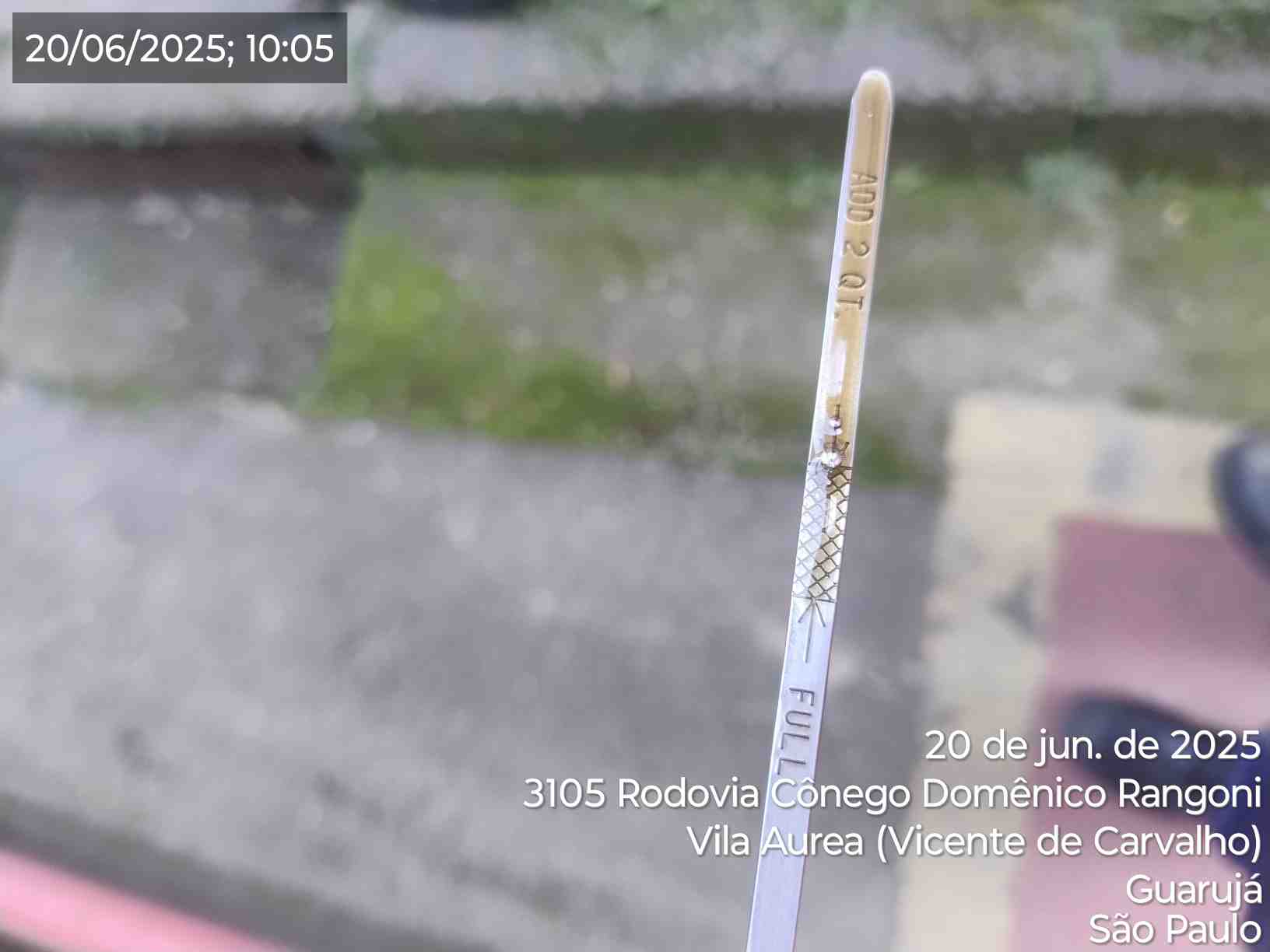

Nível de Óleo Lubrificante Opcional

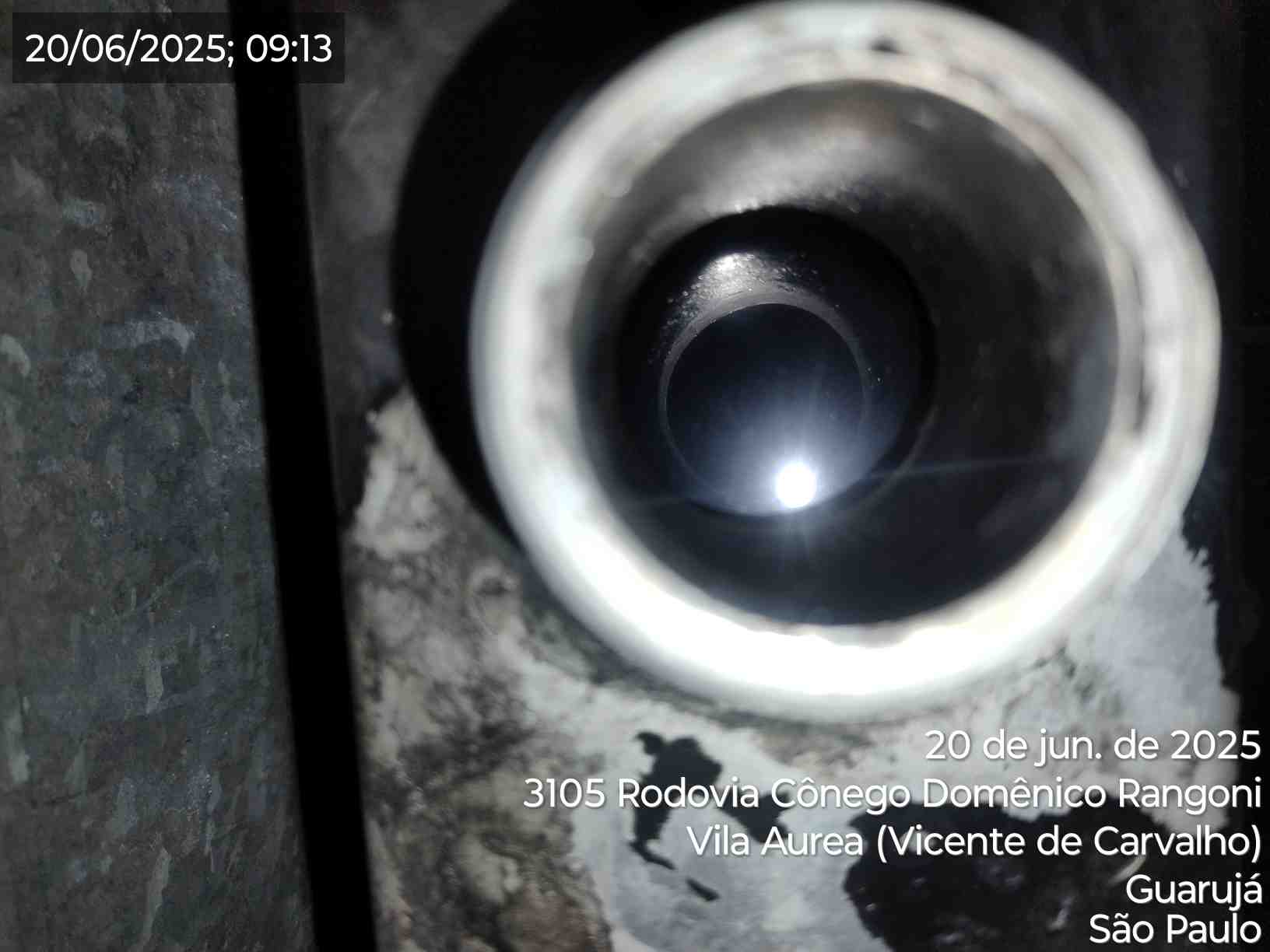

Nível Água Radiador Opcional

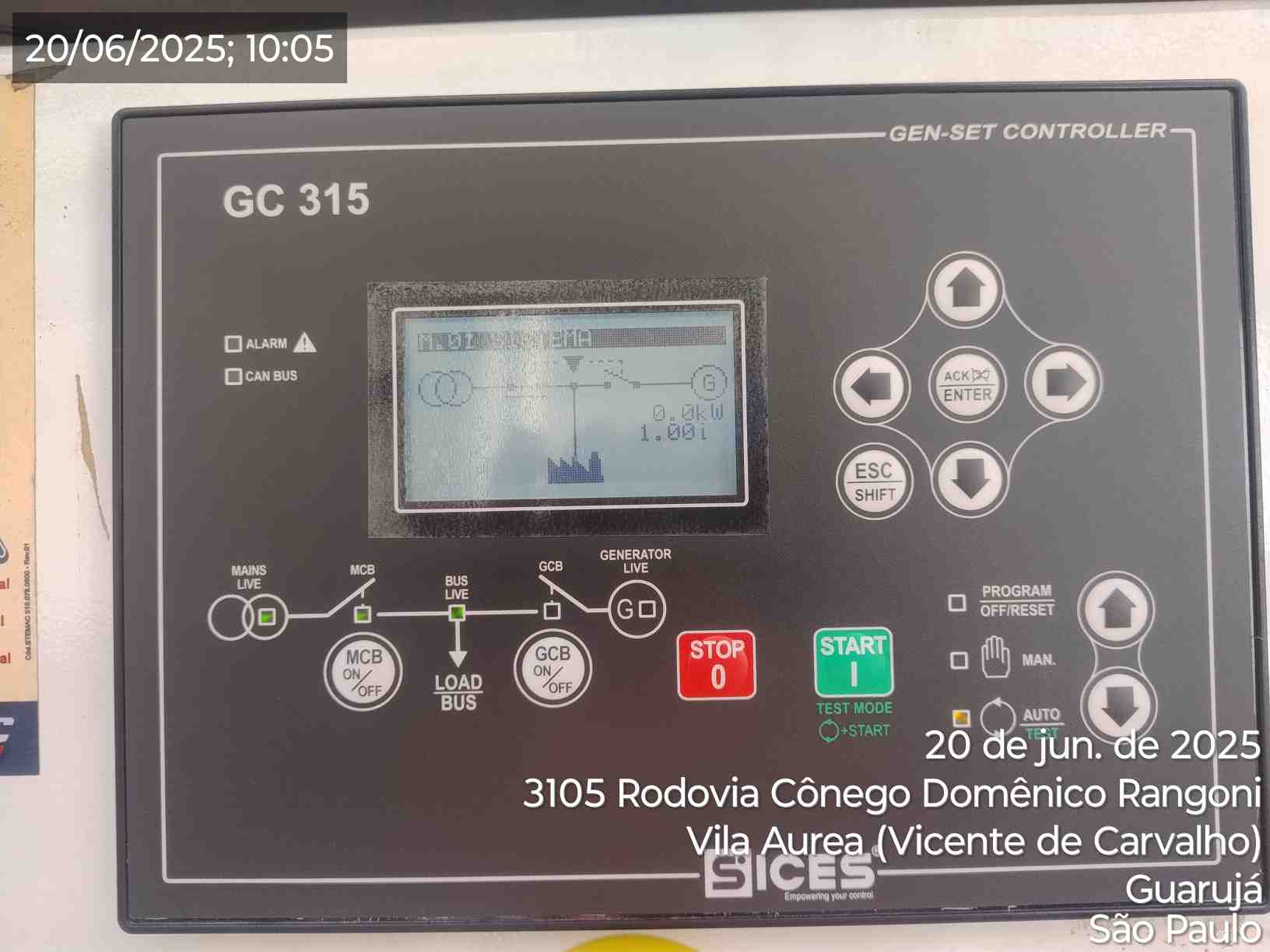

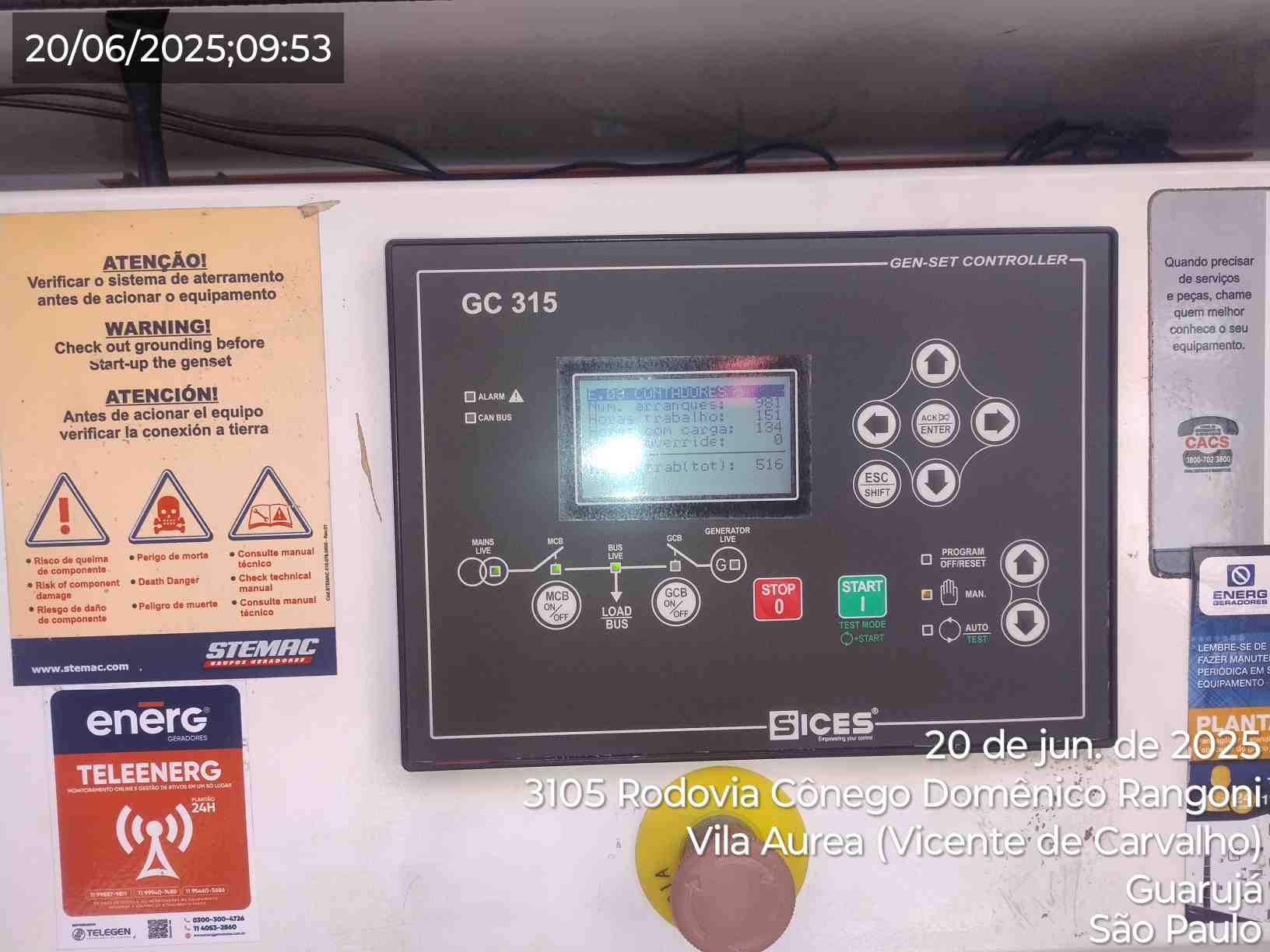

Painel de Comando Frente Opcional

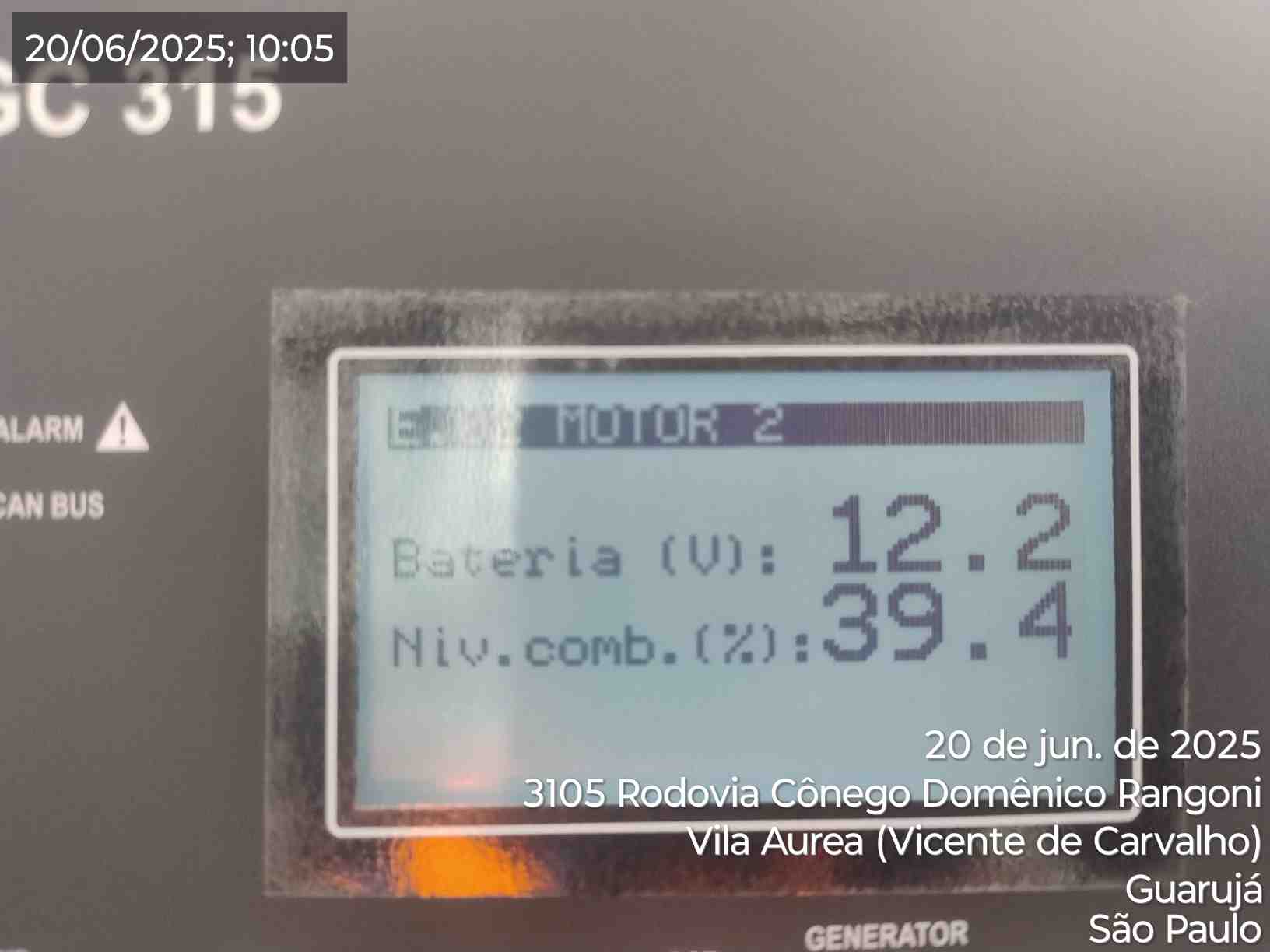

Nível de Combustível Opcional
RELATÓRIO DE OBSERVAÇÕES
Foi realizado a manutenção preventiva do gerador de energia ,foi realizado limpeza ,checado níveis ,feito medições e testes . Gerador em automático com pendência . Pendência P01- Necessário troca de óleo e filtros .
FINALIZAÇÃO
Observação (Cliente):
Observação (Técnico): ok
CLIENTE:

wagner 		TÉCNICO:

Carlos Eduardo Gomes dos Santos
