ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA OS # 365521
DADOS DO CLIENTE
Nr Ordem de Serviço 448620 Nr Solicitação 365521 Código Cliente 695 CNPJ 06193516000186
Cliente LP ADMINISTRADORA DE BENS LTDA Unidade MARABRAZ - USINA 1 Área/Departamento NA
Contato Beatriz/Gabriel/Jeferson telefone 4898-9952/9-7415-4120 e-Mail beatriz.silva@lpbens.com.br,Gabriel.rocha@lpbens.com.br,jeferson.silva@marabraz.com.br,engenharia@marabraz.com.br
Endereço Atendimento MARABRAZ - USINA 1, ROD. ANHANGUERA, KM 37,5, - Jordanésia - CAJAMAR - SP - 07760000 Região 3SPI
Possui Contrato SIM Tipo de Contrato SEM PEÇAS Trabalha em Horário de Ponta Stand-By
Contrato MENSAL Técnico Última Preventiva N1 Data Última Preventiva 01/05/2025
DADOS DO EQUIPAMENTO
Nr Equipamento: GMG 03 Tipo de Equipamento: Grupo Gerador Fabricante: STEMAC
Ano de Fabricação: 2006 Tensão: 440V Fator de Potência: 0.8 Potência Elétrica: 352
Potência Kva: 440 Corrente (A): 580 Frequencia: 60 Horímetro Antes: 247.0
Motor: SCANIA Modelo Motor: DSC11 Número Motor: 8708153
Alternador: CRAMACO Modelo Alternador: G2R 315 S/A4 Número Alternador: 30324
Usca Modelo: GC 600 Painel de Controle: SICES Horímetro Depois: 428.0
O GMG possui Telemetria Energ? SIM: ( ) NÃO: ( X )
DEMONSTRATIVO DE MÃO DE OBRA
Técnico Data Km Início Deslocamento Km Chegada Cliente Hora Início Atividade Hora Término Atividade Próximo Destino Km Chegada Destino
Agnaldo Aparecido Bragallia 12/06/2025 12/06/2025 06:31
0.00 KMs 		12/06/2025 06:31
0.0 KMs 		12/06/2025 06:31 12/06/2025 18:39 Casa KM
ESCOPO DOS SERVIÇOS
PEDIDOS EM ABERTOS
Pedido Quantidade Realizado Justificativa
DESCRIÇÃO DOS PEDIDOS
VERIFICAÇÕES
Antes Depois
MOTOR OK NOK OK NOK Observação
Motor necessita de lavagem V V Verificado
Óleo Lubrificante V V Verificado
Filtro de óleo lubrificante V V Verificado
Sistema de Lubrificação V V Verificado
Radiador V V Verificado
Combustível V V Verificado
Filtro de óleo combustível V V Verificado
Filtro Coalecente (Raccor) V V Verificado
Tanque de Combustível V V Verificado
Sistema de injeção V V Verificado
Bomba d'água V V Verificado
Filtro de ar V V Verificado
Abraçadeiras (Condições e Reaperto) V V Verificado
Mangueiras (Condições e Reaperto) V V Verificado
Funcionamento das turbinas V V Verificado
Cabeçotes V V Verificado
Válvulas V V Verificado
Correias V V Verificado
Suportes do motor (Coxins) V V Verificado
Escapamento V V Verificado
Alternador da Bateria V V Verificado
Bateria V V Verificado
Motor Partida V V Verificado
Sistema de Pré Aquecimento V V Verificado
Sistema de desumidificação N/A N/A
Chicote do Motor V V Verificado
Sensores do motor V V Verificado
Antes Depois
GERADOR OK NOK OK NOK Observação
Reaperto da Baseta do Gerador V V Verificado
Limpeza do Gerador V V Verificado
Isolação do Gerador V V Verificado
Ponte de Diodo verificada V V Verificado
Fiação do Regulador de Tensão reapertada. V V Verificado
Coxinho do Regulador de Tensão V V Verificado
Verificação do TC V V Verificado
Bobina Auxiliar Gerador / Regulador de Tensão V V Verificado
Antes Depois
USCA/QTA (FISÍCO/ESTADO) OK NOK OK NOK Observação
Estado e Limpeza do Painel V V Verificado
Identificações do painel V V Verificado
Medidores painel (Voltimetro, Amperimetro, etc.) N/A N/A
Componentes frontais do painel (Chaves, Botões, etc.) V V Verificado
Componentes internos do painel (Bornes, reles, etc.) V V Verificado
Conexões elétricas (Estado das ligações comando) V V Verificado
Proteções de surto/ Aterramento V V Verificado
Carregador de Bateria V V Verificado
Regulador de Tensão V V Verificado
Regulador de Velocidade V V Verificado
Contator/Disjuntor V V Verificado
Bobinas do Disjuntor V V Verificado
USCA (Aparência, Conexões, Bornes, etc.) V V Verificado
Antes Depois
USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) OK NOK OK NOK Observação
Funcionamento do QTA/QTM X X Pendente
Funcionamento USCA V V Verificado
Alarmes V V Verificado
Comando Pré Aquecimento V V Verificado
Sensor de Pressão do Óleo V V Verificado
Testes dos alarmes externos do GMG com NOC N/A N/A
Antes Depois
SALA DO GERADOR OK NOK OK NOK Observação
Estado da sala V V Verificado
Estado do equipamento V V Verificado
Estado da Entrada e Saída de Ar V V Verificado
TESTE DE OPERAÇÃO DO GRUPO GERADOR
Item Unid. Refer. Faixa ideal Sem Carga
GMG
Tensão Fase R Volt (V) 440V + ou - 5% 442.0
Tensão Fase S Volt (V) 440V + ou - 5% 442.0
Tensão Fase T Volt (V) 440V + ou - 5% 442.0
Rede
Tensão Fase R Volt (V) + ou - 5% 0.0
Tensão Fase S Volt (V) + ou - 5% 0.0
Tensão Fase T Volt (V) + ou - 5% 0.0
CORRENTE
Fase R Amp + ou 30 a 100% 0.0
Fase S Amp + ou 30 a 100% 0.0
Fase T Amp + ou 30 a 100% 0.0
Tensão da Bateria com Carregador Ligado Volt (V) 12Vcc ou 24Vcc +110% a 115% 27.0
Tensão da Bateria com Carregador Desligado Volt (V) 12Vcc ou 24Vcc Acima de 103% 27.0
Tensão da Bateria no Instante da Partida Volt (V) 12Vcc ou 24Vcc Acima de 75% 22.0
Tensão do Alternador de Baterias em Carga Volt (V) 12Vcc ou 24Vcc +110% a 119% 28.0
Frequencia Hz 60 + ou - 5% 60.0
Potência KVA 330 0% a 100% 0.0
Potência Reativa KVAr 198 Maximo 60% Carga (Indutivo) 0.0
Potência Elétrica KW 264 30 a 100% 0.0
Fator de Potência cos 0,8 0,8 a 1,0 0.0
Temperatura °C 70 a 90 70°C a 85°C 83.0
Pressão Óleo bar 2 a 8 2 bar a 8 bar 0.0
Consumo Combustível L/H 66 0.0
Temperatura Admissão °C 25 0.0
Pré Aquecimento °C 40C° a 55C° 47.0
STATUS
Funcionamento Status Observação
data_hora_iniciado
Operacional Automático
Horário de Ponta NÃO
Sistema de Paralelismo OK
Sistema de Rampa NOK Qta não efetua leitura de tensão na barra após manutenção executada pelo cliente e o mesmo irá efetuar a regularização
Proteções Motor
Proteções Motor - Baixa Pressão Óleo OK
Proteções Motor - Alta Temperatura OK
Proteções Motor - Ruídos ou Vibrações Anormais OK
Proteções Gerador
Tensão OK
Frequência OK
Nível do Tanque de Diesel (Status) 80%
Tempo das Operações
Falta de Rede (Segundos) 10
Assumir Carga (Segundos) 15
Retorno de Rede (Segundos) 10
Resfriamento do Gerador (Segundos) 180
FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( X ) NÃO ( )
Conforme análise de densidade efetuada em sua manutenção preventiva periódica, nesta data 12/06/2025.
Acusamos que o equipamento acima encontra-se: (X) dentro ( ) fora dos padrões de Emissão de Fumaça Pretas e poluentes conforme normas estabelecidas no artigo 32 do Decreto Estadual n.º 8.468/76 da Escala de Ringelmann.


Densidade: 20%

FINALIZAÇÃO
Observações gerais
Efetuado MP no GMG onde foi conferido tensão das baterias, níveis de óleo combustível/lubrificantes, nível de água do radiador, inspeção visual e testes nos componentes , realizado o reaperto da baseta,limpeza e verificações na ponte de doidos, testes a vazio ok. O cliente representado pelo Sr Gabriel não autorizou a realização do teste com carga durante essa manutenção preventiva ficando ciente o cliente que a ausência do teste com carga prejudica a analise e performance da preventiva pois sem o mesmo não é possível testar o sistema de transferência,performance do motor ealternador, a Energ ressalta a importância da execução do teste com carga em todas as preventivas para o melhor rendimento das manutenções e diagnósticos. Pendências vide check-list. GMG em automático 		Observações opcionais
Efetuado MP no Gmg e OK


Robson

Agnaldo Aparecido Bragallia

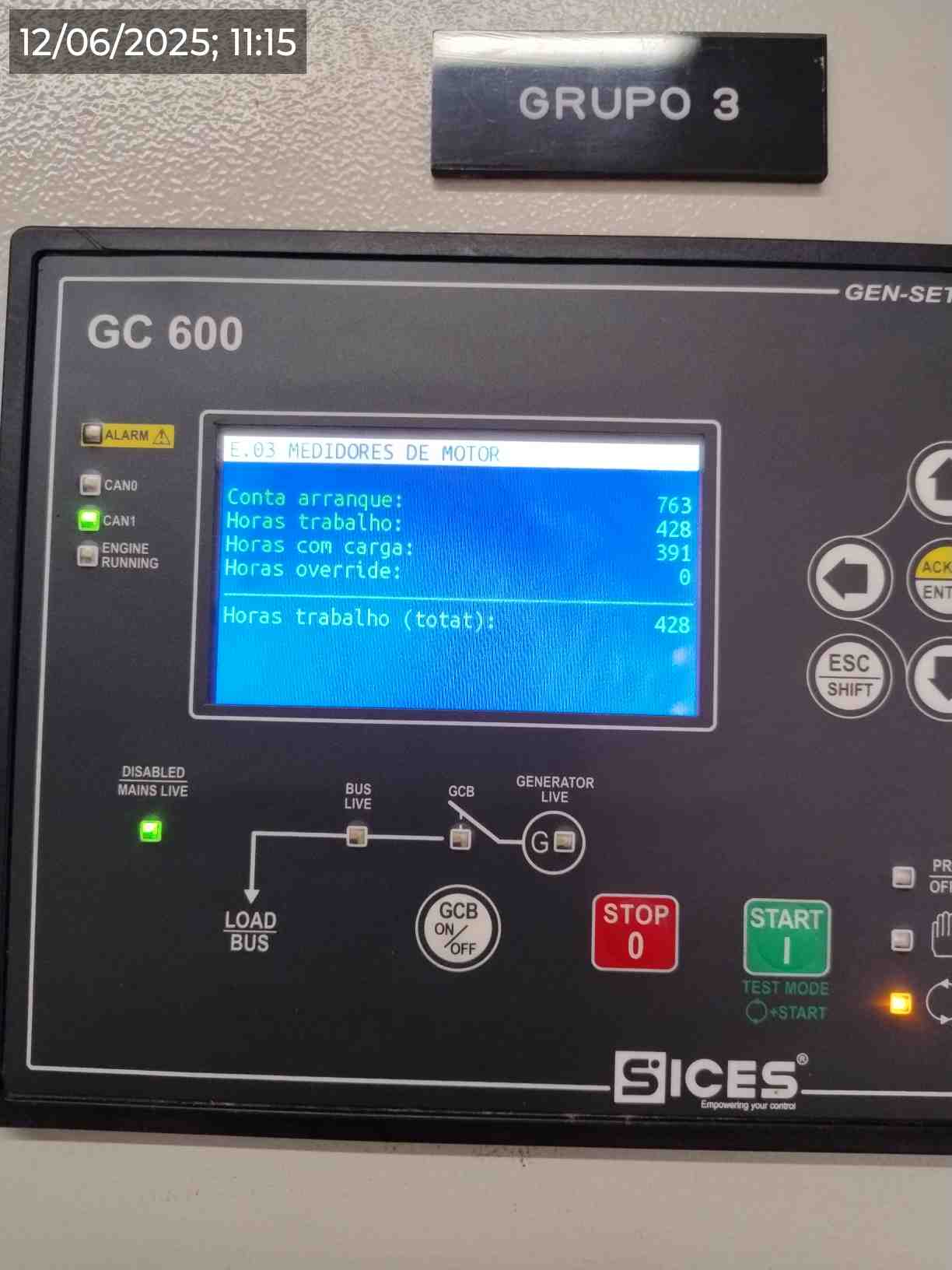

Foto Horímetro Término Serviços


Fachada Cliente Opcional

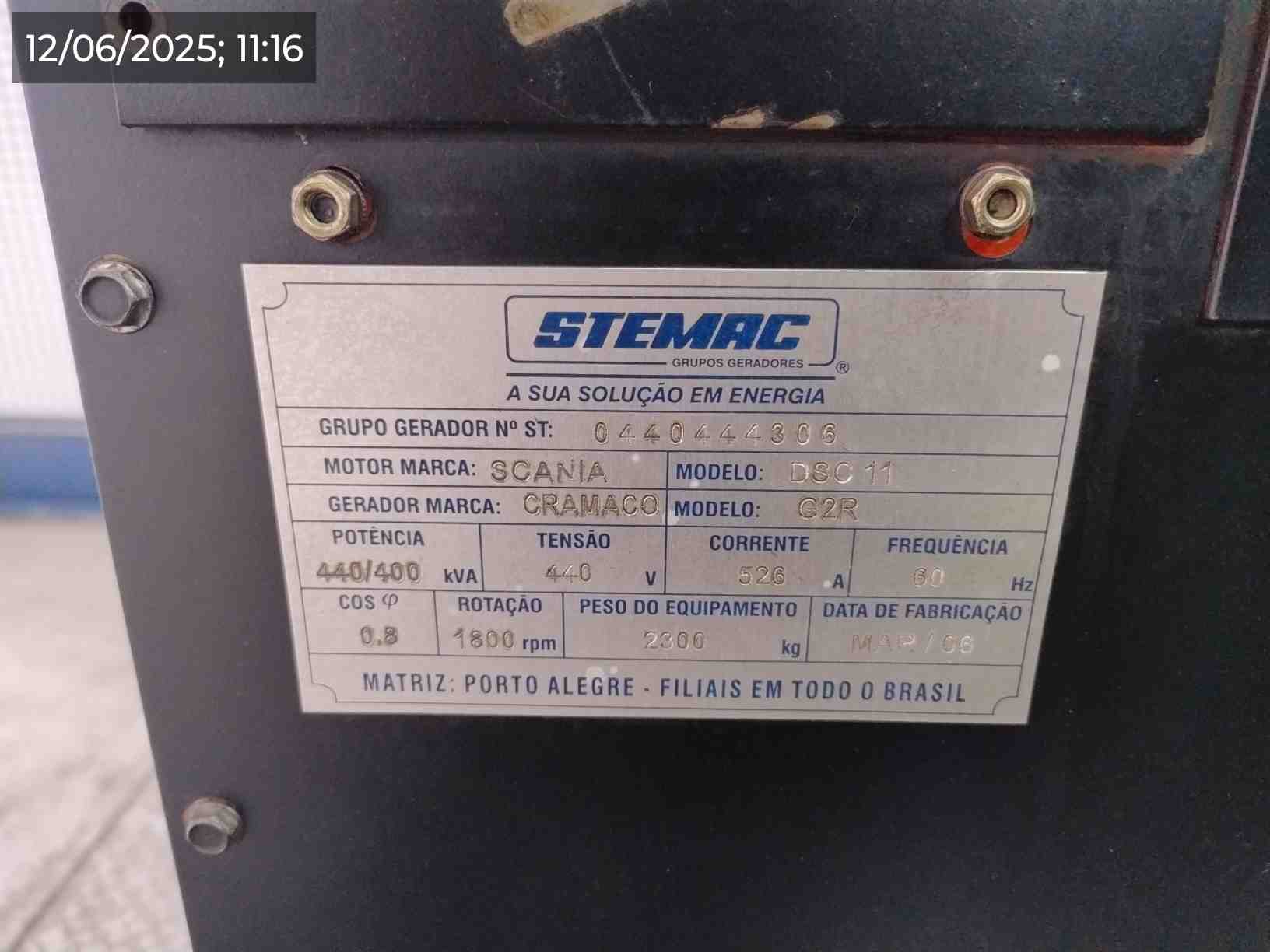

Placa Identificação Opcional

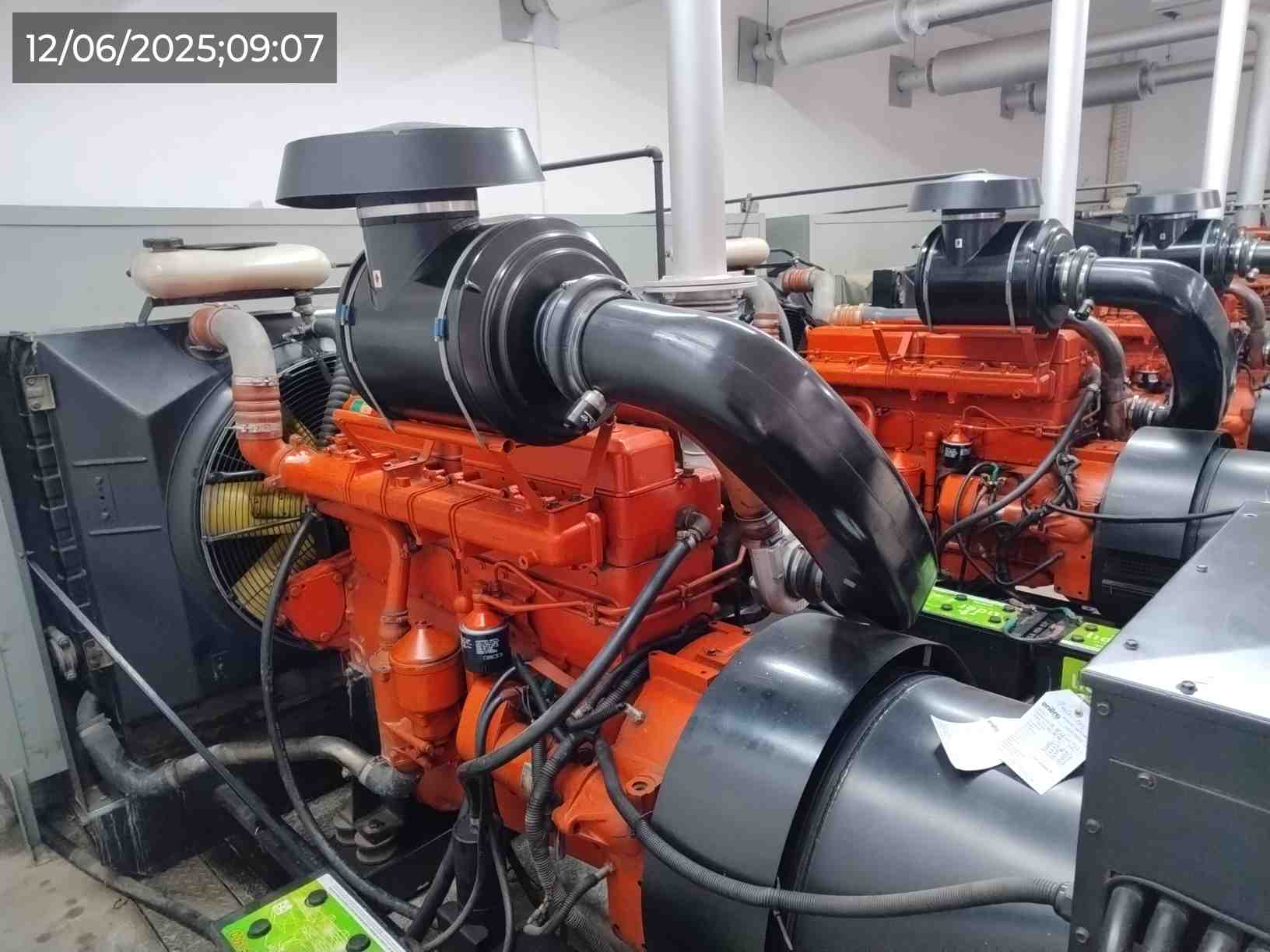

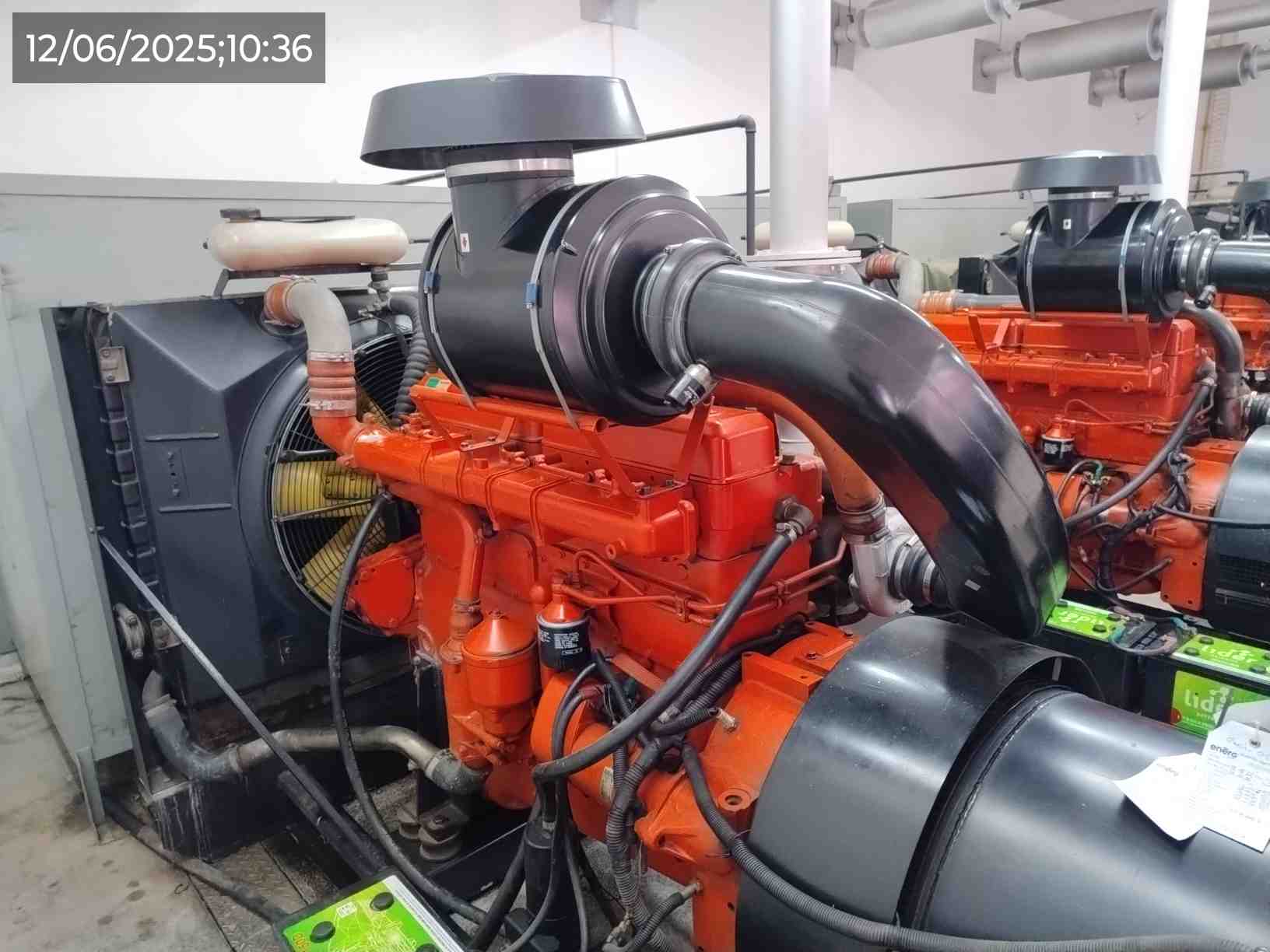

Foto Antes Opcional (Motor):


Foto Depois Opcional (Motor)


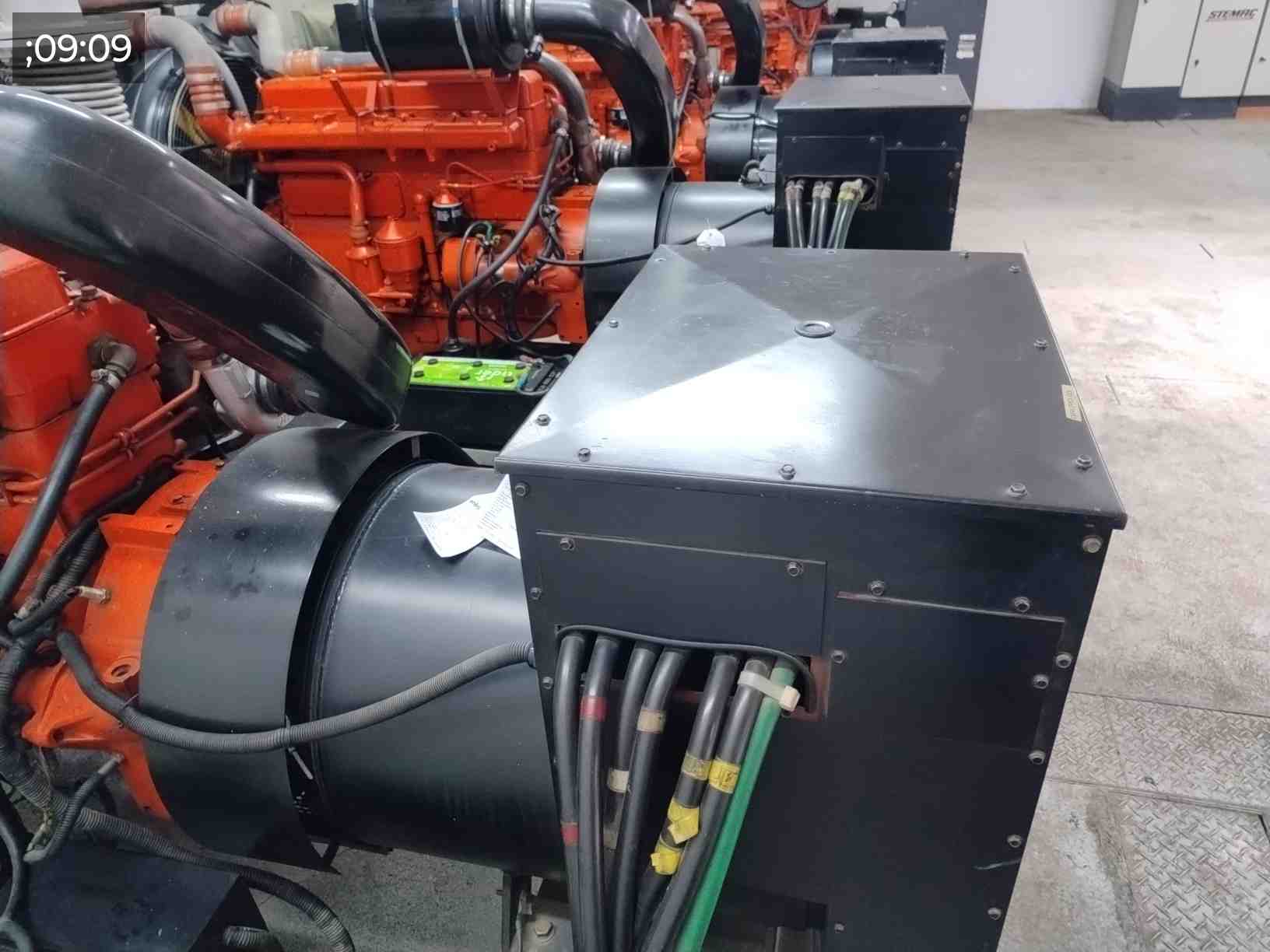

Alternador Antes Opcional


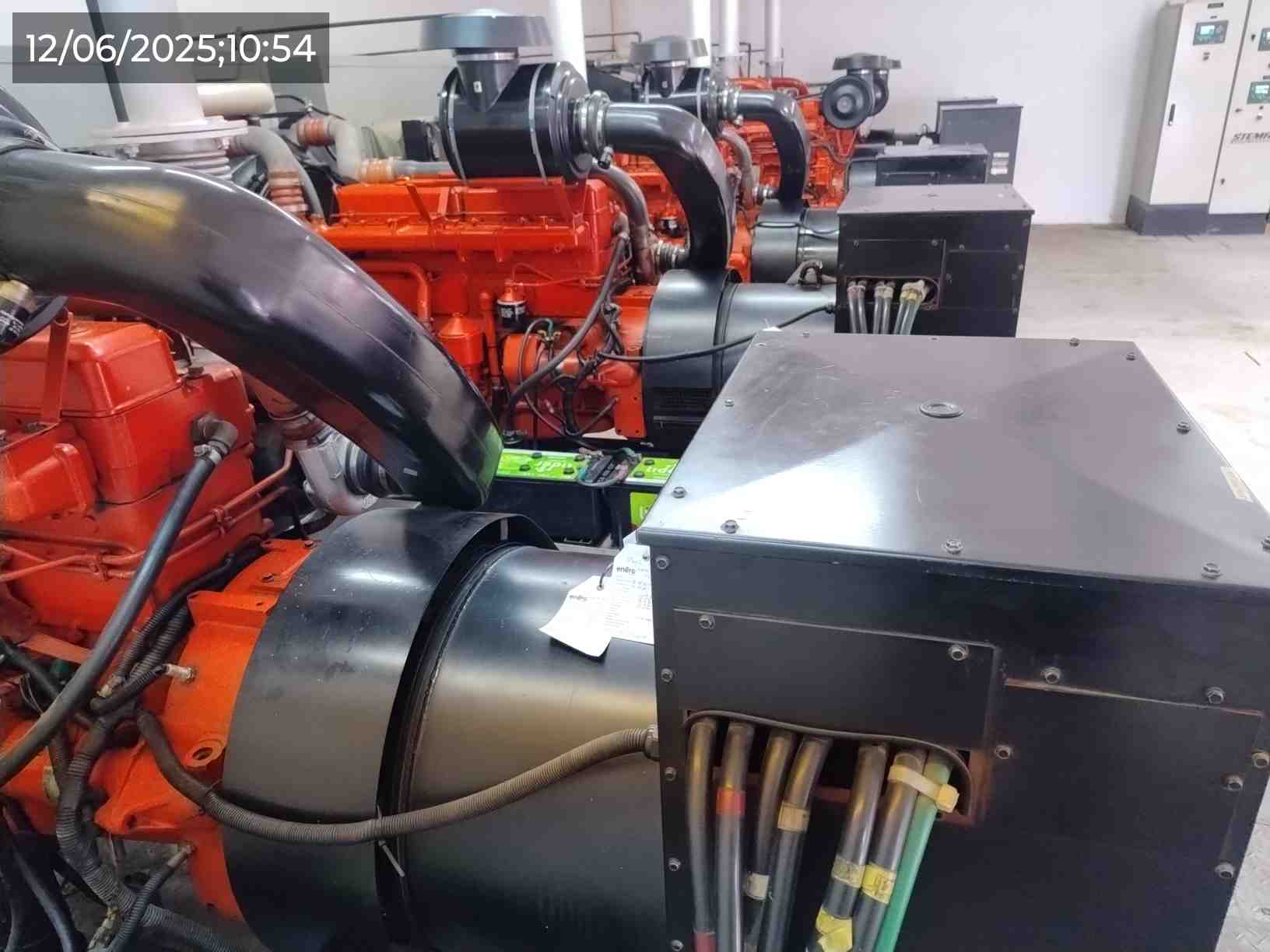

Foto Antes Opcional (GMG)


Foto Depois opcional (GMG)

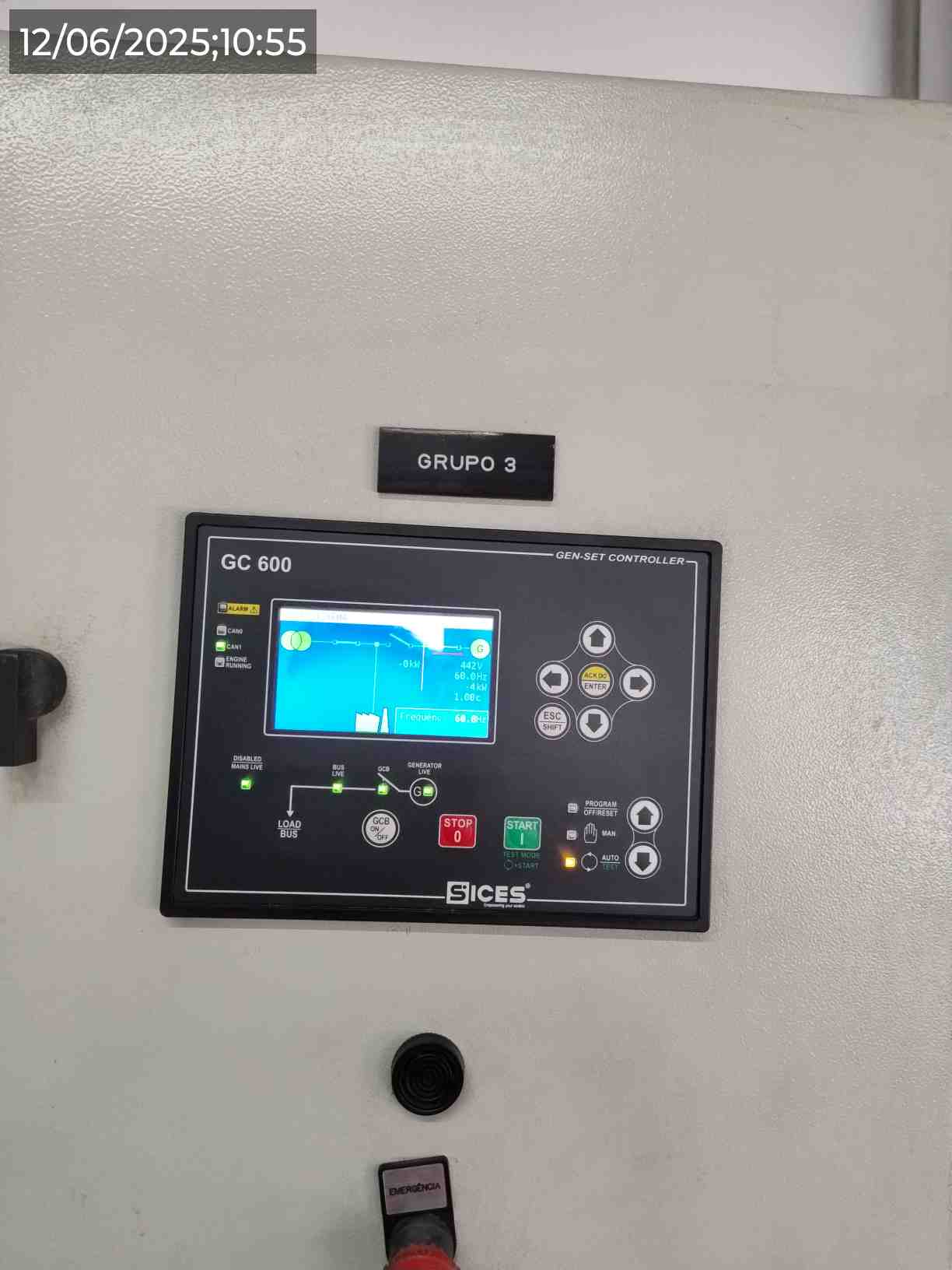

Painel de Comando Frente Opcional
FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS)

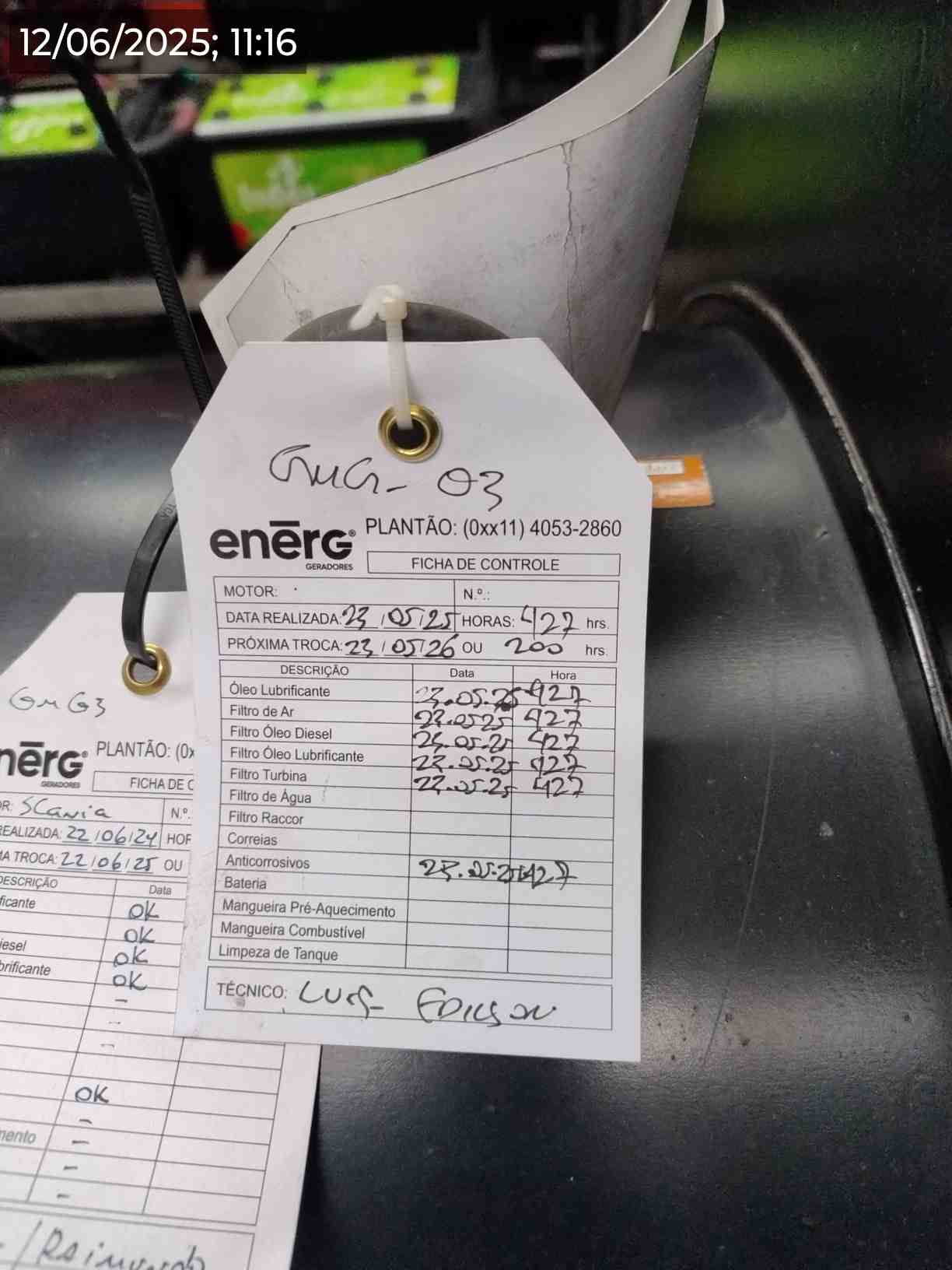

Foto Antes (Óleo Lubrificante) - OK

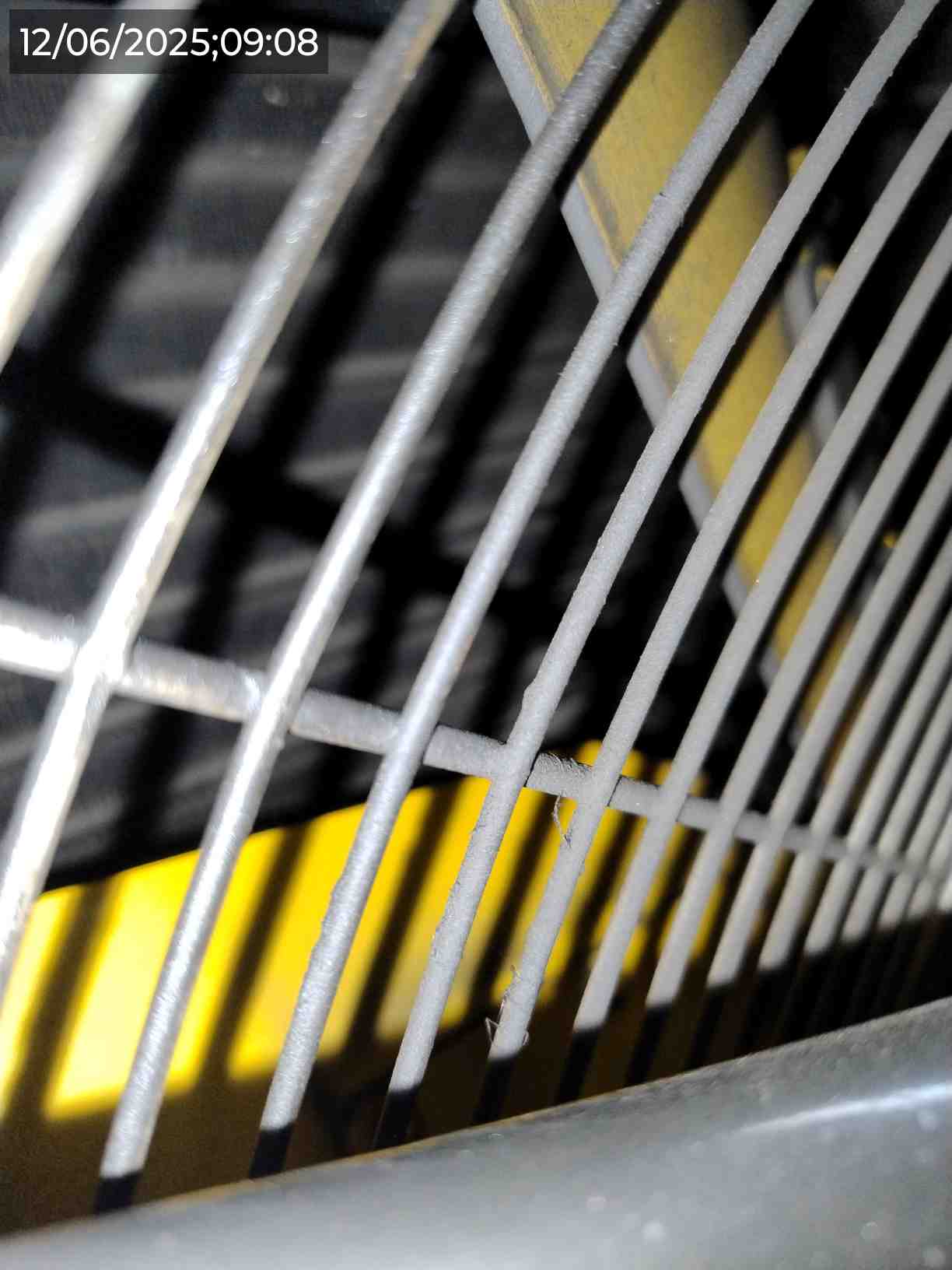

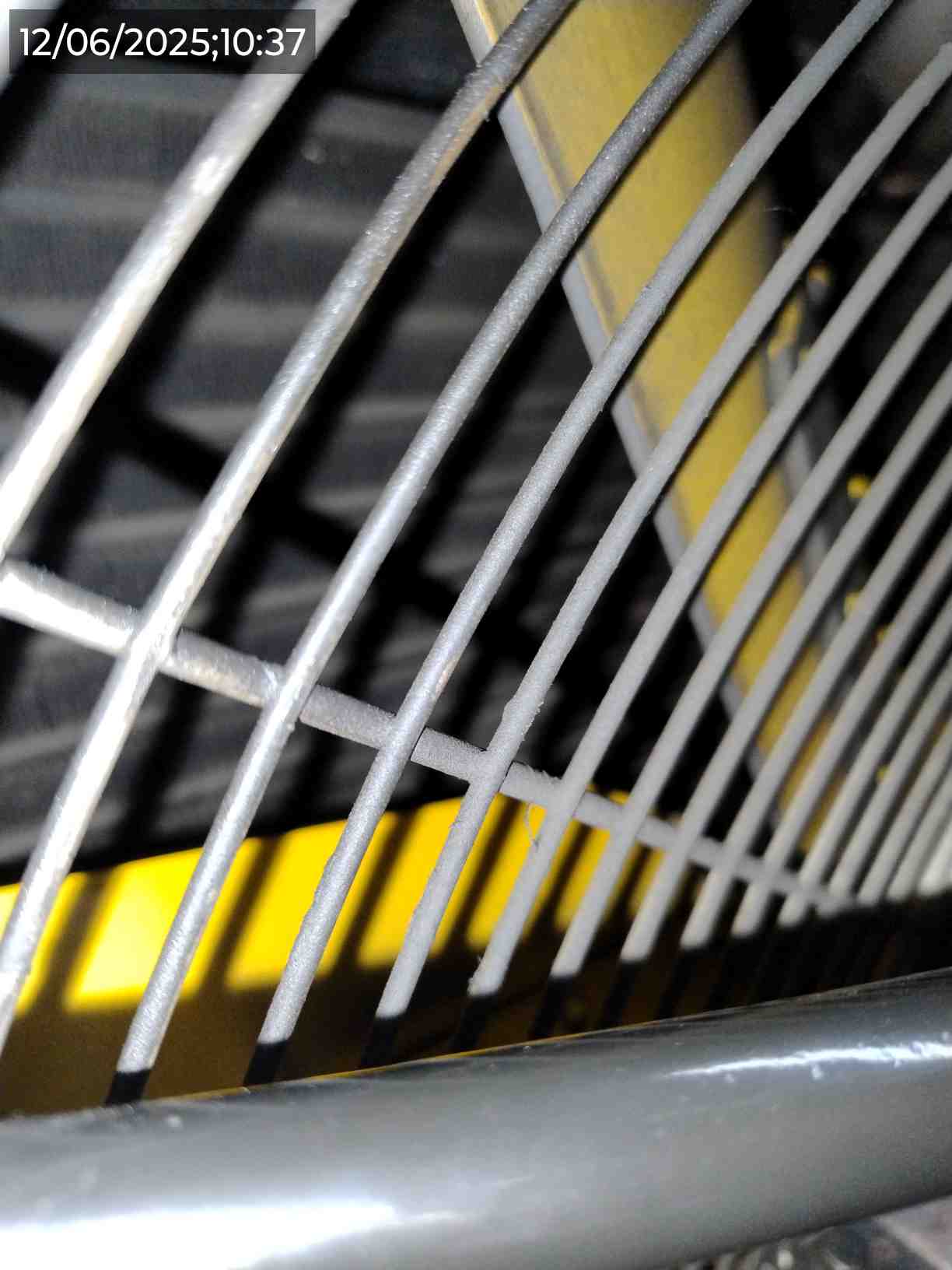

Foto Antes (Radiador) - OK

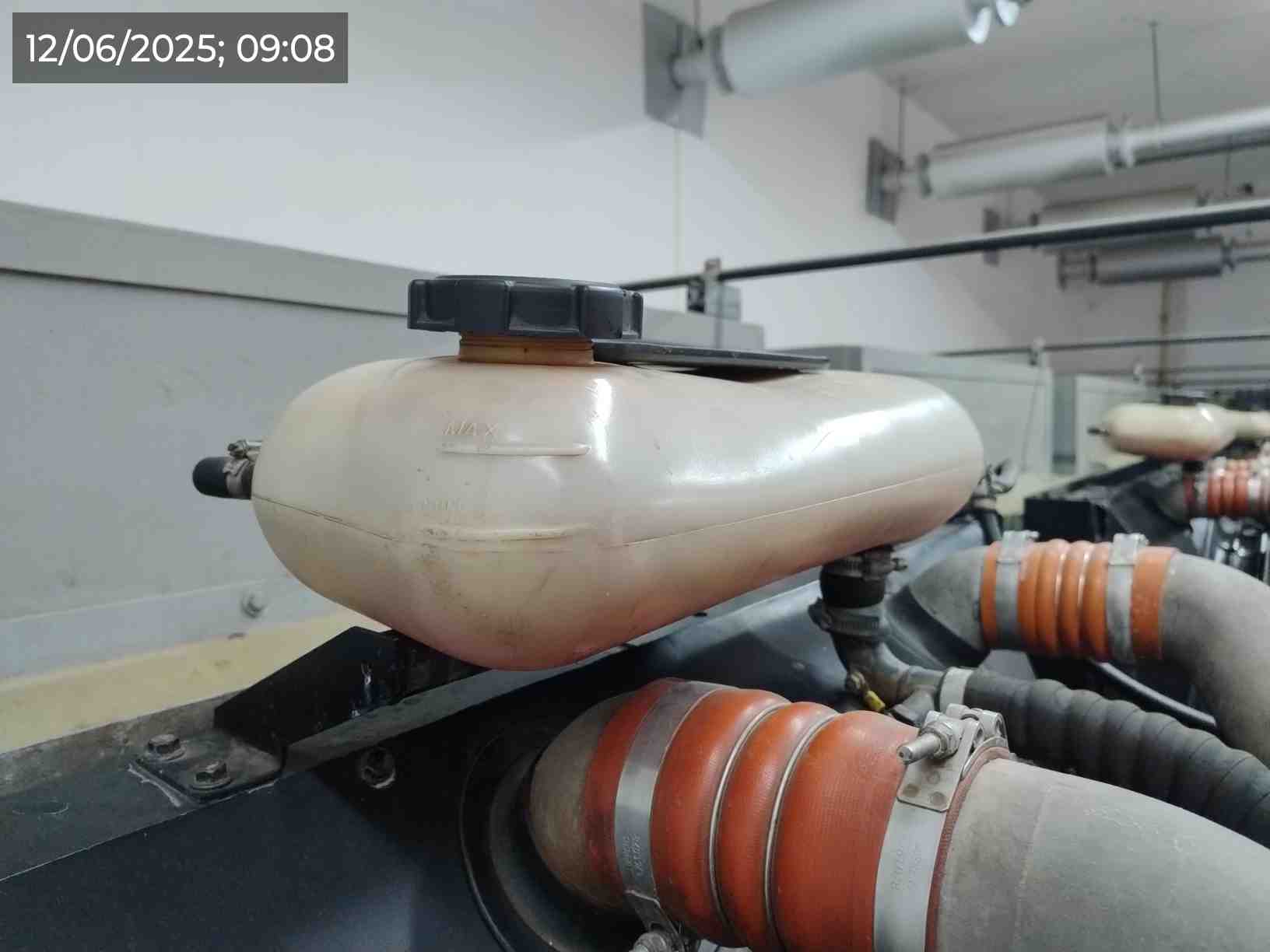

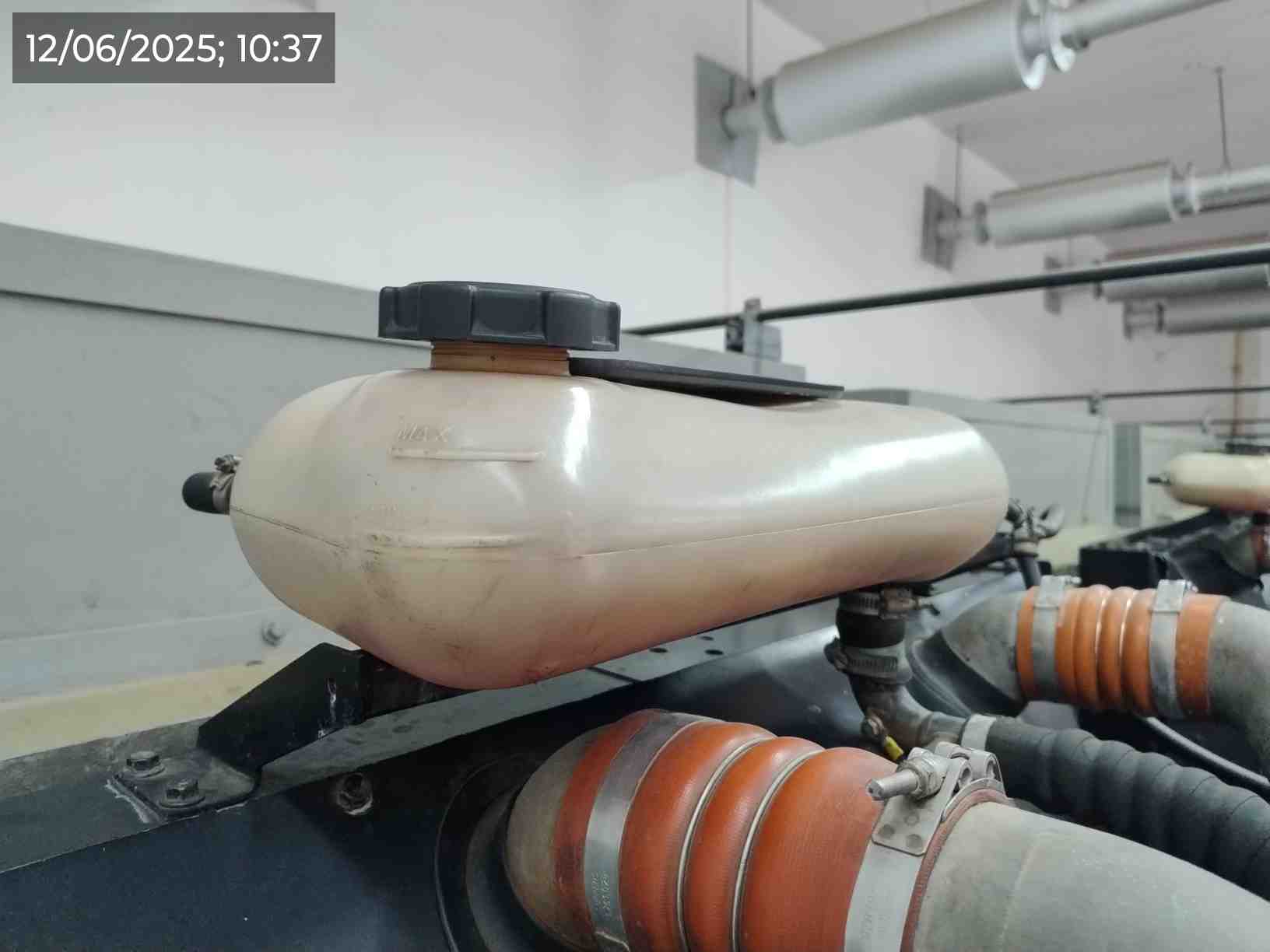

Foto Antes (Nível Água Radiador) - OK

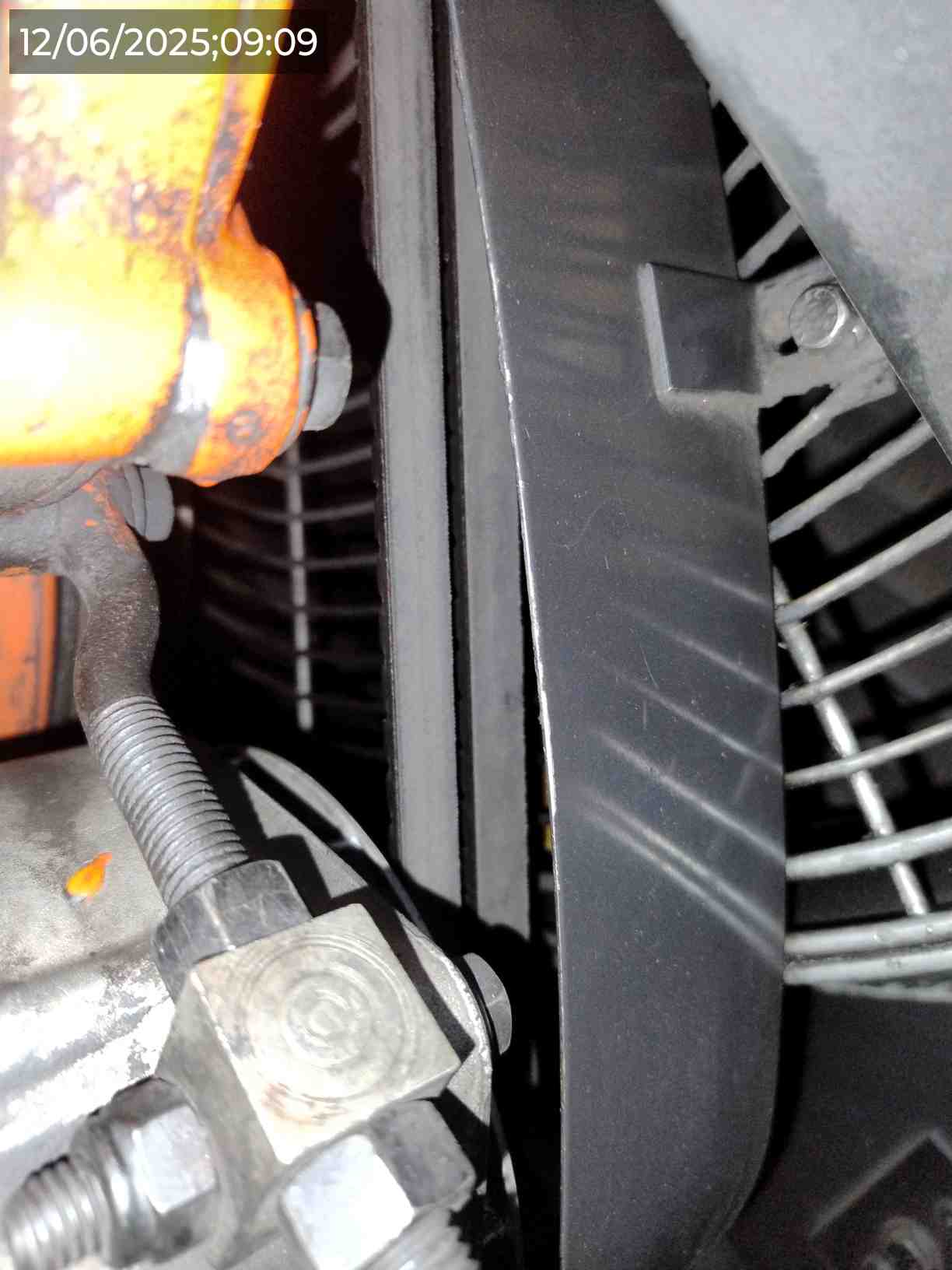

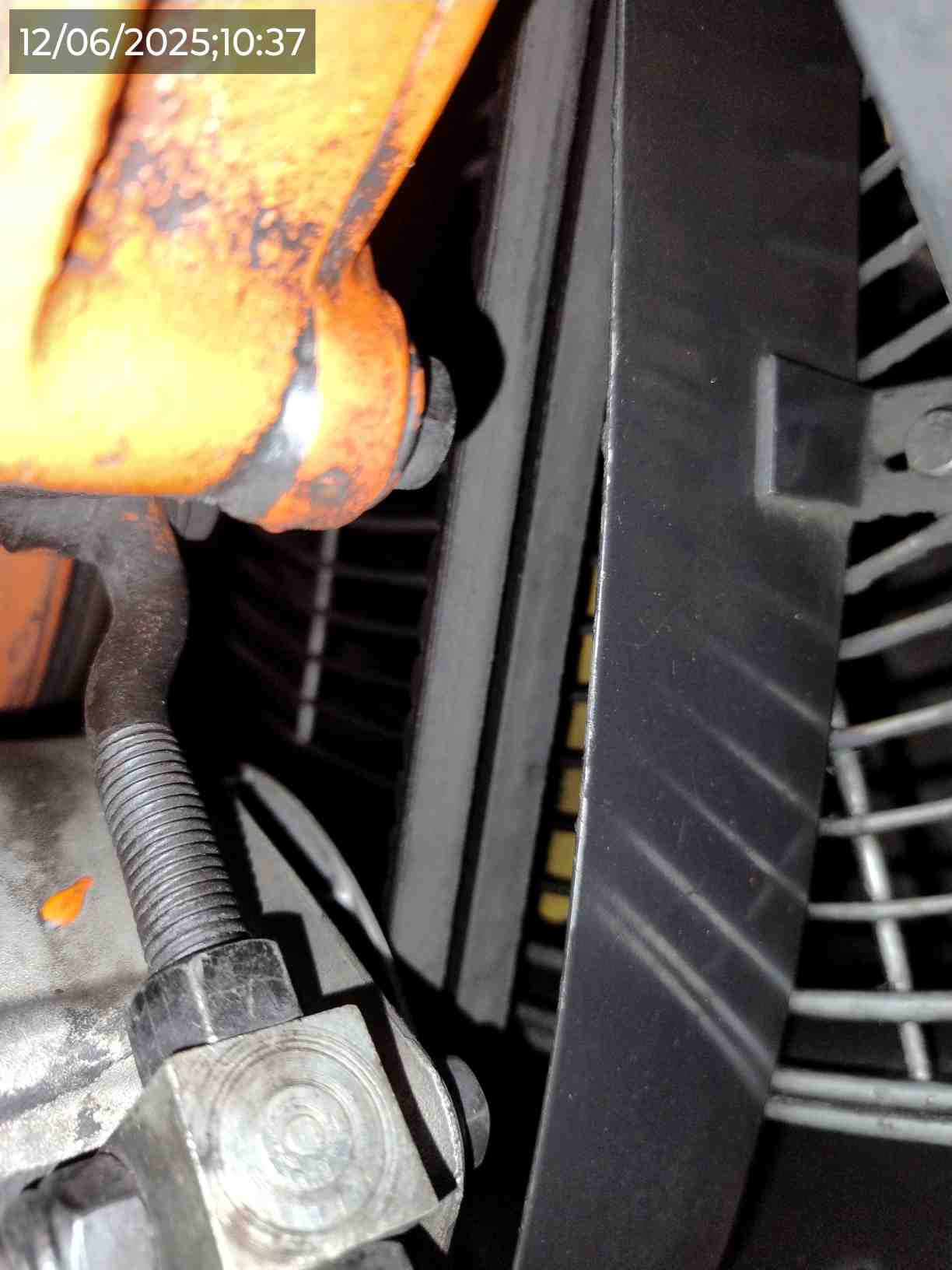

Foto Antes (Correias) - OK

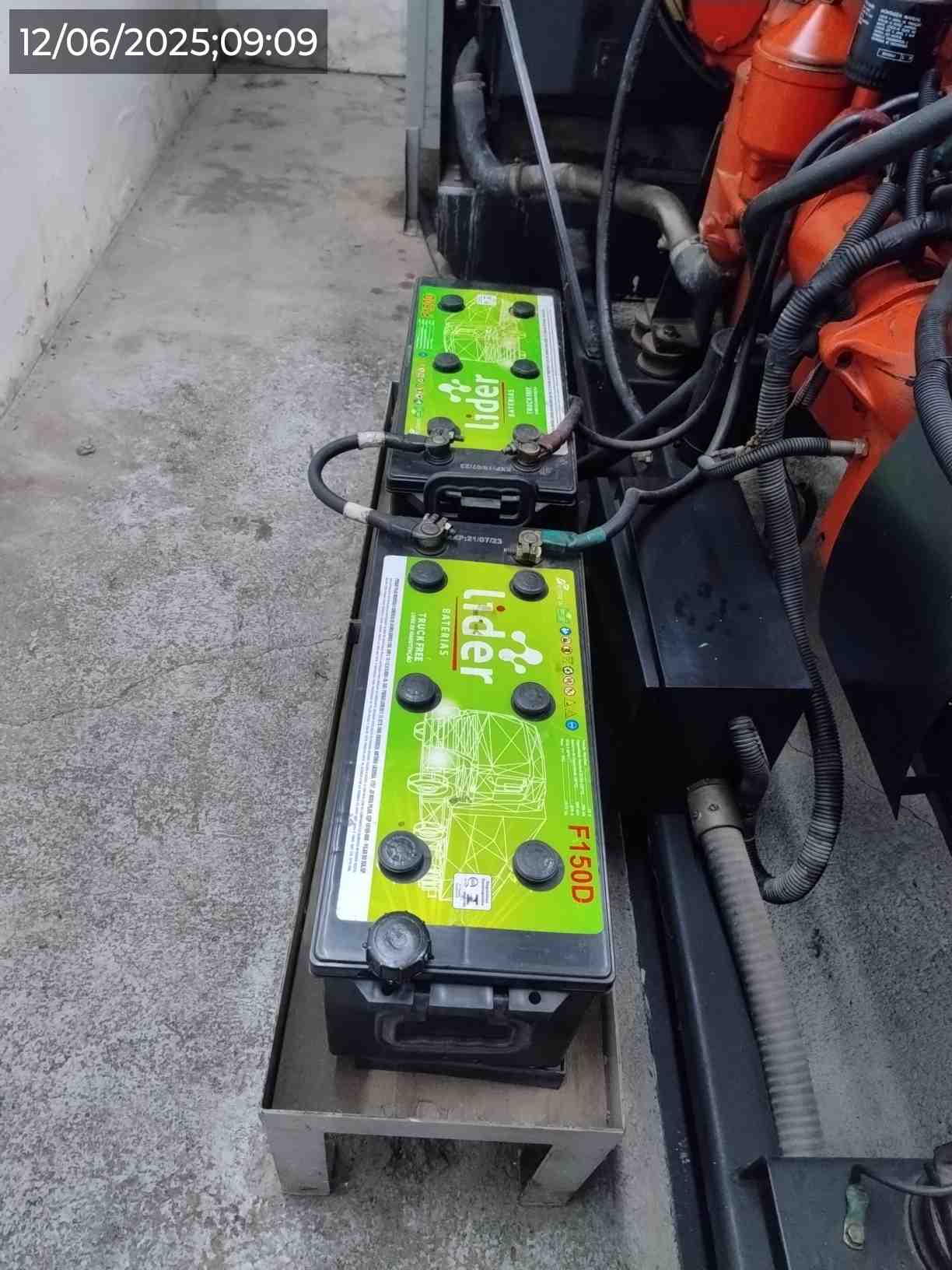

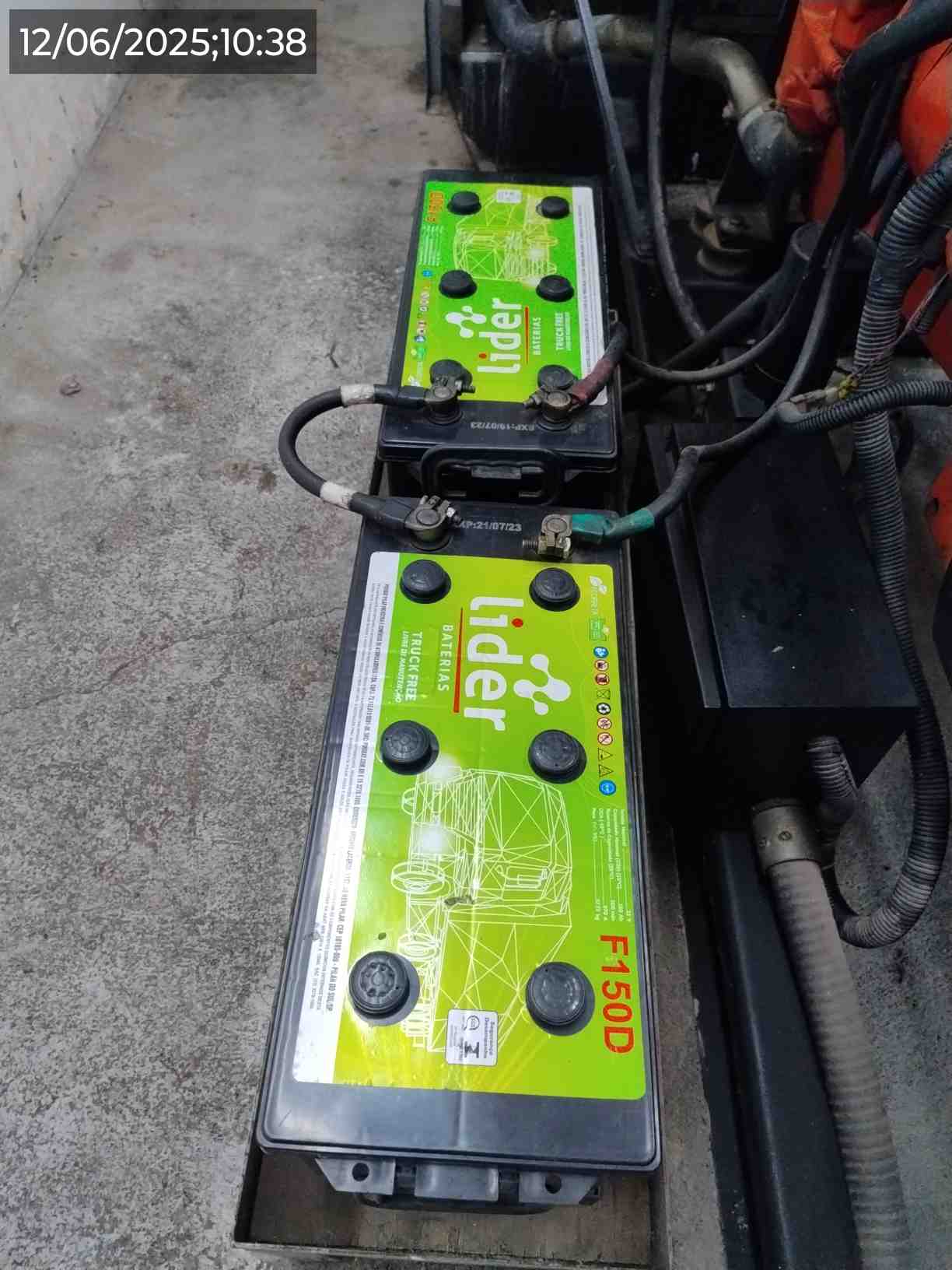

Foto Antes (Bateria) - OK

Foto Opcional (Óleo Lubrificante) - Ok


Foto Opcional (Radiador) - Ok

Foto Opcional (Nível Água Radiador) - Ok


Foto Opcional (Correias) - Ok

Foto Opcional (Bateria) - Ok

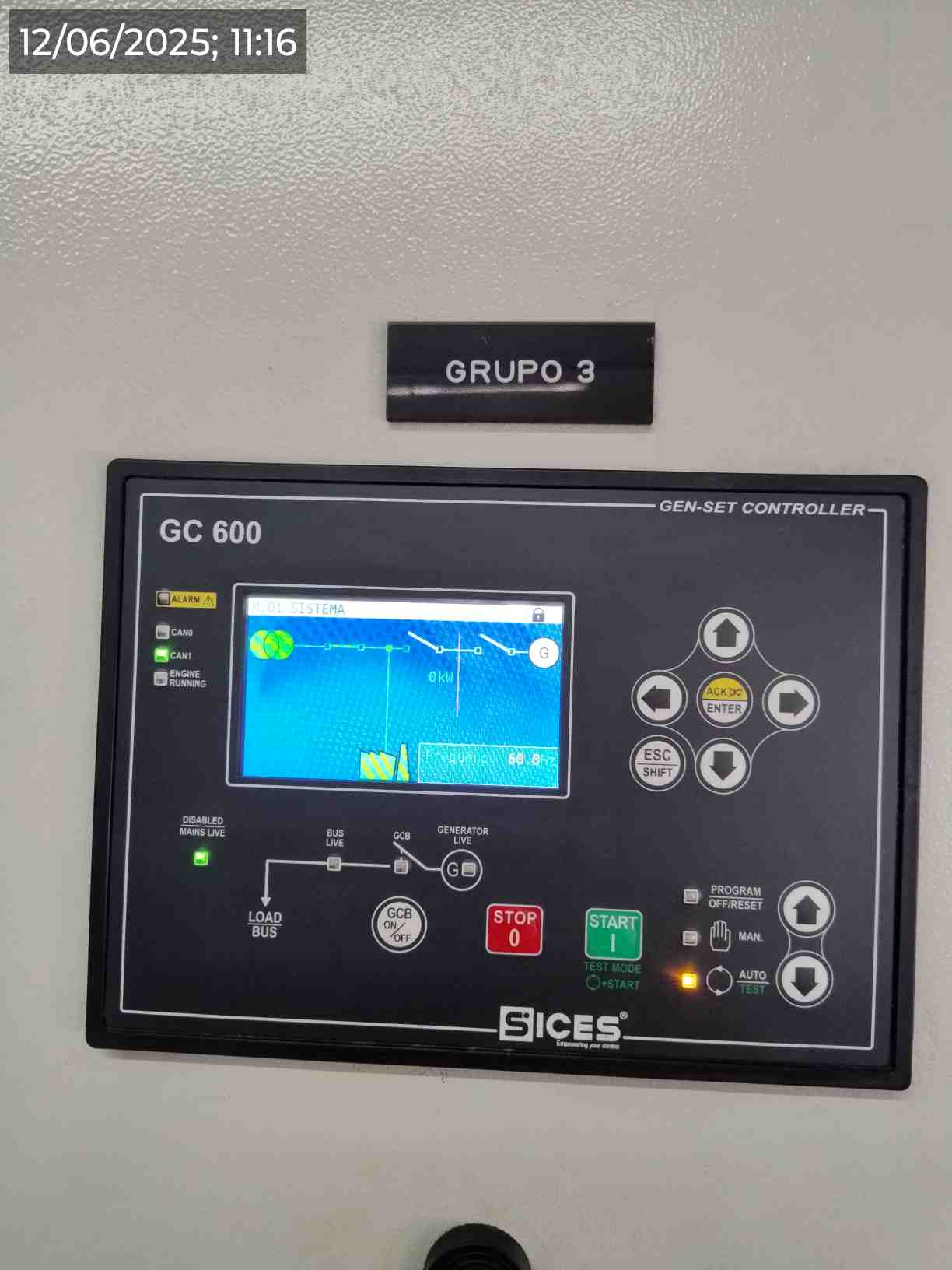

Foto Opcional (Estado e Limpeza do Painel) - Ok
