ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA | N° 333799 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 416881 | Nr Solicitação 333799 | Código Cliente 11616 | CNPJ 07418943000188 |
| Cliente CONDOMINIO EDIFICIO BRETAGNE | Unidade Condomínio Bretagne | Área/Departamento | |
| Contato ANDERSON | telefone (11) 3885-2819 | e-Mail edificiobretagne.paraiso@hotmail.com | |
| Endereço Atendimento Condomínio Bretagne, Rua Afonso de Freitas, 451, - PARAÍSO - SÃO PAULO - SP - | Região 24 | ||
| Possui Contrato SIM | Tipo de Contrato COM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Contrato TRIMESTRAL | Técnico Última Preventiva | Data Última Preventiva | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: GMG 01 | Tipo de Equipamento: Grupo Gerador | Fabricante: STEMAC | |
| Ano de Fabricação: 2005 | Tensão: 220V | Fator de Potência: | Potência Elétrica: 88 |
| Potência Kva: 110 | Corrente (A): 290 | Frequencia: 60 | Horímetro Antes: 308.0 |
| Motor: PERKINS | Modelo Motor: P4001TAG | Número Motor: SJ8B63B671457L | |
| Alternador: CRAMACO | Modelo Alternador: G2R | Número Alternador: | |
| Usca Modelo: GC315 | Painel de Controle: SICES | Horímetro Depois: 338.0 | |
| O GMG possui Telemetria Energ? SIM: ( ) NÃO: ( X ) |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Werley Alves Da Silva | 18/03/2025 |
18/03/2025 11:45 0.00 KMs |
18/03/2025 11:45 |
18/03/2025 11:52 | 18/03/2025 13:44 | Próximo Cliente | |
| ESCOPO DOS SERVIÇOS | |||||||
| TROCA ANUAL DE OLEO E FILTROS. | |||||||
| PEDIDOS EM ABERTOS | |||||
| Pedido | Quantidade | Realizado | Justificativa | ||
| 03423651 - FILTRO DE COMBUSTIVEL - 423651 - MWM | 1 | SIM | |||
| 0371054 - FILTRO DE OLEO - 71054 | 1 | SIM | |||
| 0372138 - FILTRO DE COMBUSTIVEL - 72138 - MWM | 1 | SIM | |||
| DESCRIÇÃO DOS PEDIDOS |
| PEDIDO: 108476 ITEM: (0372138) FILTRO DE COMBUSTIVEL - 72138 - MWM QTD: 1.000 UNID:Peça PEDIDO: 108476 ITEM: (03423651) FILTRO DE COMBUSTIVEL - 423651 - MWM QTD: 1.000 UNID:Peça PEDIDO: 108476 ITEM: (0371054) FILTRO DE OLEO - 71054 QTD: 1.000 UNID:Peça PEDIDO: 108476 ITEM: (1212052) OLEO LUBRIFICANTE 15W40 - CI4 QTD: 20.000 UNID:Litros |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | X | V | Resolvido | ||
| Filtro de óleo lubrificante | X | V | Resolvido | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Filtro de óleo combustível | X | V | Resolvido | ||
| Filtro Coalecente (Raccor) | V | V | Verificado | ||
| Tanque de Combustível | V | V | Verificado | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | V | Verificado | ||
| Filtro de ar | V | V | Verificado | ||
| Abraçadeiras (Condições e Reaperto) | X | V | Resolvido | ||
| Mangueiras (Condições e Reaperto) | X | V | Resolvido | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Alternador da Bateria | V | V | Verificado | ||
| Bateria | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | V | V | Verificado | ||
| Sistema de desumidificação | N/A | N/A | |||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| Antes | Depois | ||||
| GERADOR | OK | NOK | OK | NOK | Observação |
| Reaperto da Baseta do Gerador | X | V | Resolvido | ||
| Limpeza do Gerador | X | V | Resolvido | ||
| Isolação do Gerador | V | V | Verificado | ||
| Ponte de Diodo verificada | V | V | Verificado | ||
| Fiação do Regulador de Tensão reapertada. | V | V | Verificado | ||
| Coxinho do Regulador de Tensão | V | V | Verificado | ||
| Verificação do TC | V | V | Verificado | ||
| Bobina Auxiliar Gerador / Regulador de Tensão | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FISÍCO/ESTADO) | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | X | V | Resolvido | ||
| Identificações do painel | V | V | Verificado | ||
| Medidores painel (Voltimetro, Amperimetro, etc.) | V | V | Verificado | ||
| Componentes frontais do painel (Chaves, Botões, etc.) | V | V | Verificado | ||
| Componentes internos do painel (Bornes, reles, etc.) | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Proteções de surto/ Aterramento | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Regulador de Tensão | V | V | Verificado | ||
| Regulador de Velocidade | V | V | Verificado | ||
| Contator/Disjuntor | V | V | Verificado | ||
| Bobinas do Disjuntor | V | V | Verificado | ||
| USCA (Aparência, Conexões, Bornes, etc.) | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) | OK | NOK | OK | NOK | Observação |
| Funcionamento do QTA/QTM | V | V | Verificado | ||
| Funcionamento USCA | V | V | Verificado | ||
| Alarmes | V | V | Verificado | ||
| Comando Pré Aquecimento | V | V | Verificado | ||
| Sensor de Pressão do Óleo | V | V | Verificado | ||
| Testes dos alarmes externos do GMG com NOC | V | V | Verificado | ||
| Antes | Depois | ||||
| SALA DO GERADOR | OK | NOK | OK | NOK | Observação |
| Estado da sala | V | V | Verificado | ||
| Estado do equipamento | V | V | Verificado | ||
| Estado da Entrada e Saída de Ar | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DO GRUPO GERADOR | |||||
| Item | Unid. | Refer. | Faixa ideal | Com Carga | |
| GMG | |||||
| Tensão Fase R | Volt (V) | 220V | + ou - 5% | 221.0 | |
| Tensão Fase S | Volt (V) | 220V | + ou - 5% | 221.0 | |
| Tensão Fase T | Volt (V) | 220V | + ou - 5% | 221.0 | |
| Rede | |||||
| Tensão Fase R | Volt (V) | + ou - 5% | 0.0 | ||
| Tensão Fase S | Volt (V) | + ou - 5% | 0.0 | ||
| Tensão Fase T | Volt (V) | + ou - 5% | 0.0 | ||
| CORRENTE | |||||
| Fase R | Amp | + ou 30 a 100% | 10.0 | ||
| Fase S | Amp | + ou 30 a 100% | 7.0 | ||
| Fase T | Amp | + ou 30 a 100% | 17.0 | ||
| Tensão da Bateria com Carregador Ligado | Volt (V) | 12Vcc ou 24Vcc | +110% a 115% | 13.5 | |
| Tensão da Bateria com Carregador Desligado | Volt (V) | 12Vcc ou 24Vcc | Acima de 103% | 12.8 | |
| Tensão da Bateria no Instante da Partida | Volt (V) | 12Vcc ou 24Vcc | Acima de 75% | 10.5 | |
| Tensão do Alternador de Baterias em Carga | Volt (V) | 12Vcc ou 24Vcc | +110% a 119% | 14.0 | |
| Frequencia | Hz | 60 | + ou - 5% | 62.5 | |
| Potência | KVA | 330 | 0% a 100% | 6.2 | |
| Potência Reativa | KVAr | 198 | Maximo 60% Carga (Indutivo) | 4.7 | |
| Potência Elétrica | KW | 264 | 30 a 100% | 6.0 | |
| Fator de Potência | cos | 0,8 | 0,8 a 1,0 | 100.0 | |
| Temperatura | °C | 70 a 90 | 70°C a 85°C | 71.0 | |
| Pressão Óleo | bar | 2 a 8 | 2 bar a 8 bar | 0.0 | |
| Consumo Combustível | L/H | 66 | 0.0 | ||
| Temperatura Admissão | °C | 25 | 0.0 | ||
| Pré Aquecimento | °C | 40C° a 55C° | 0.0 | ||
| STATUS | |||||
| Funcionamento | Status | Observação | |||
| data_hora_iniciado | |||||
| Operacional | Automático | ||||
| Horário de Ponta | NÃO | ||||
| Sistema de Paralelismo | N/A | ||||
| Sistema de Rampa | N/A | ||||
| Proteções Motor | |||||
| Proteções Motor - Baixa Pressão Óleo | OK | ||||
| Proteções Motor - Alta Temperatura | OK | ||||
| Proteções Motor - Ruídos ou Vibrações Anormais | OK | ||||
| Proteções Gerador | |||||
| Tensão | OK | ||||
| Frequência | OK | ||||
| Nível do Tanque de Diesel (Status) | 50% | ||||
| Tempo das Operações | |||||
| Falta de Rede (Segundos) | 5 | ||||
| Assumir Carga (Segundos) | 10 | ||||
| Retorno de Rede (Segundos) | 60 | ||||
| Resfriamento do Gerador (Segundos) | 120 | ||||
| FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X ) | |||||
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|

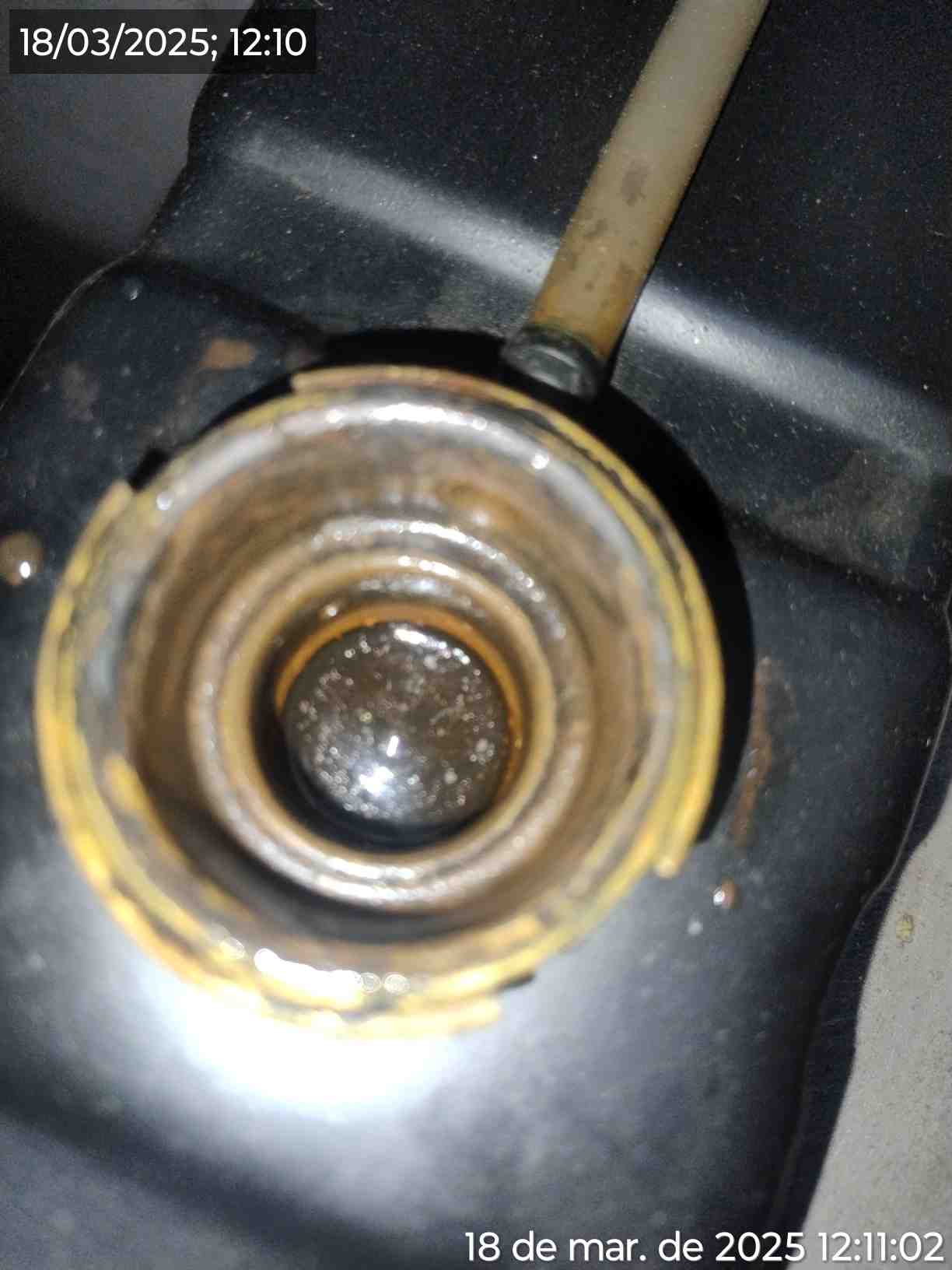

Foto Antes (Nível Água Radiador) - OK
|

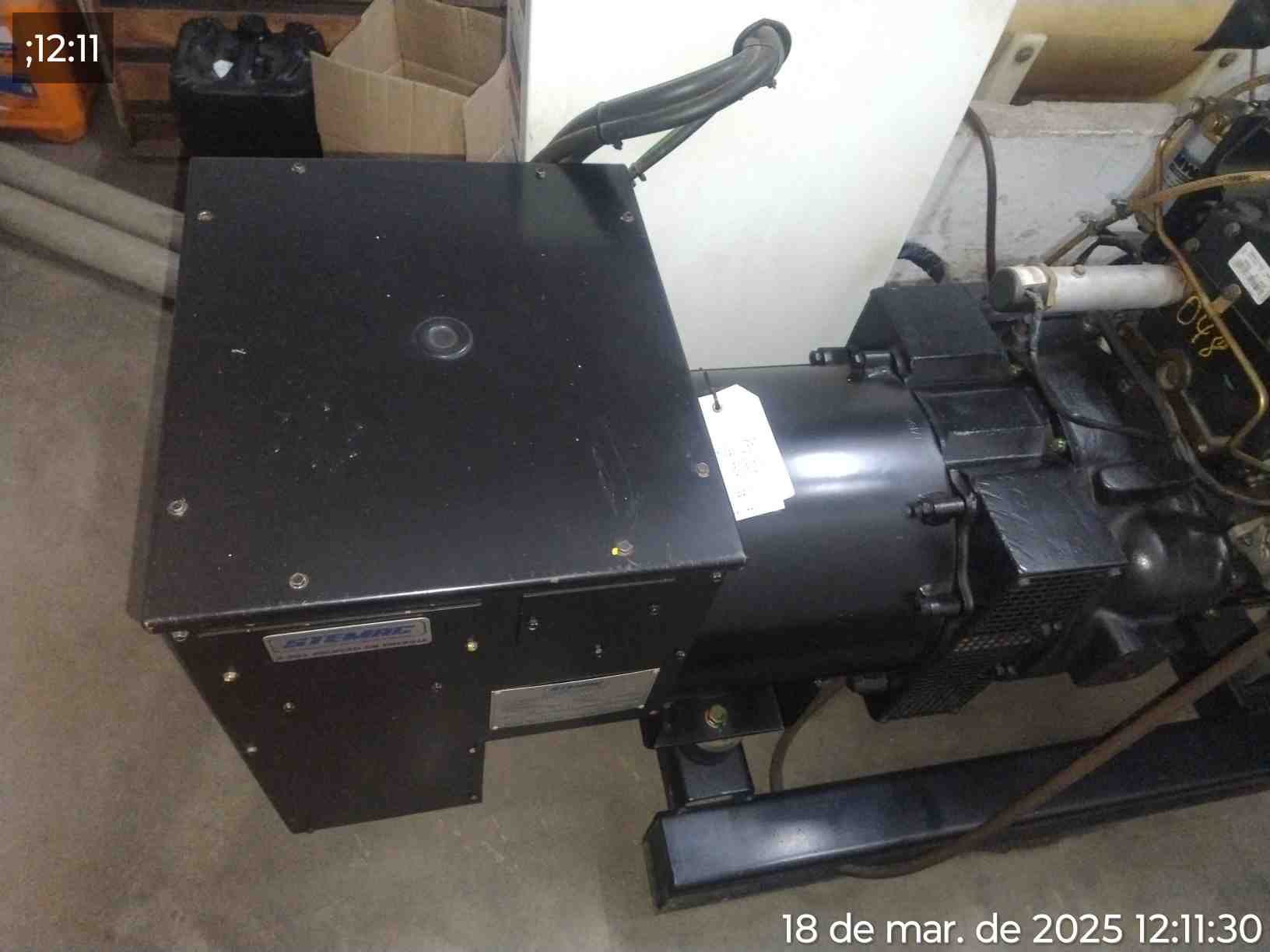

Foto Antes (Limpeza do Gerador) - NOk
|
||||
|
Foto Opcional (Óleo Lubrificante) - Ok
|

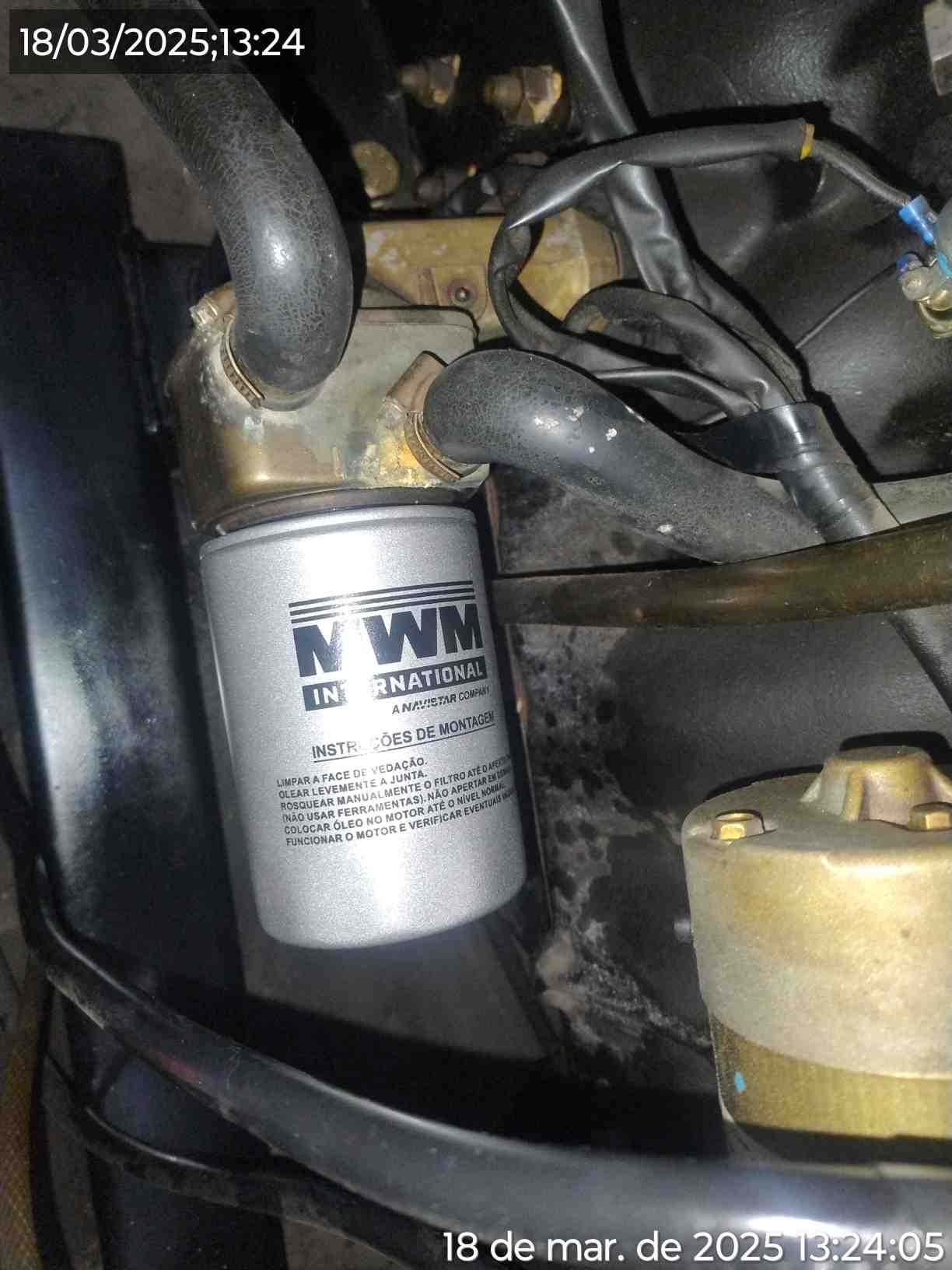

Foto Opcional (Filtro de óleo lubrificante) - Ok
|
||||
|

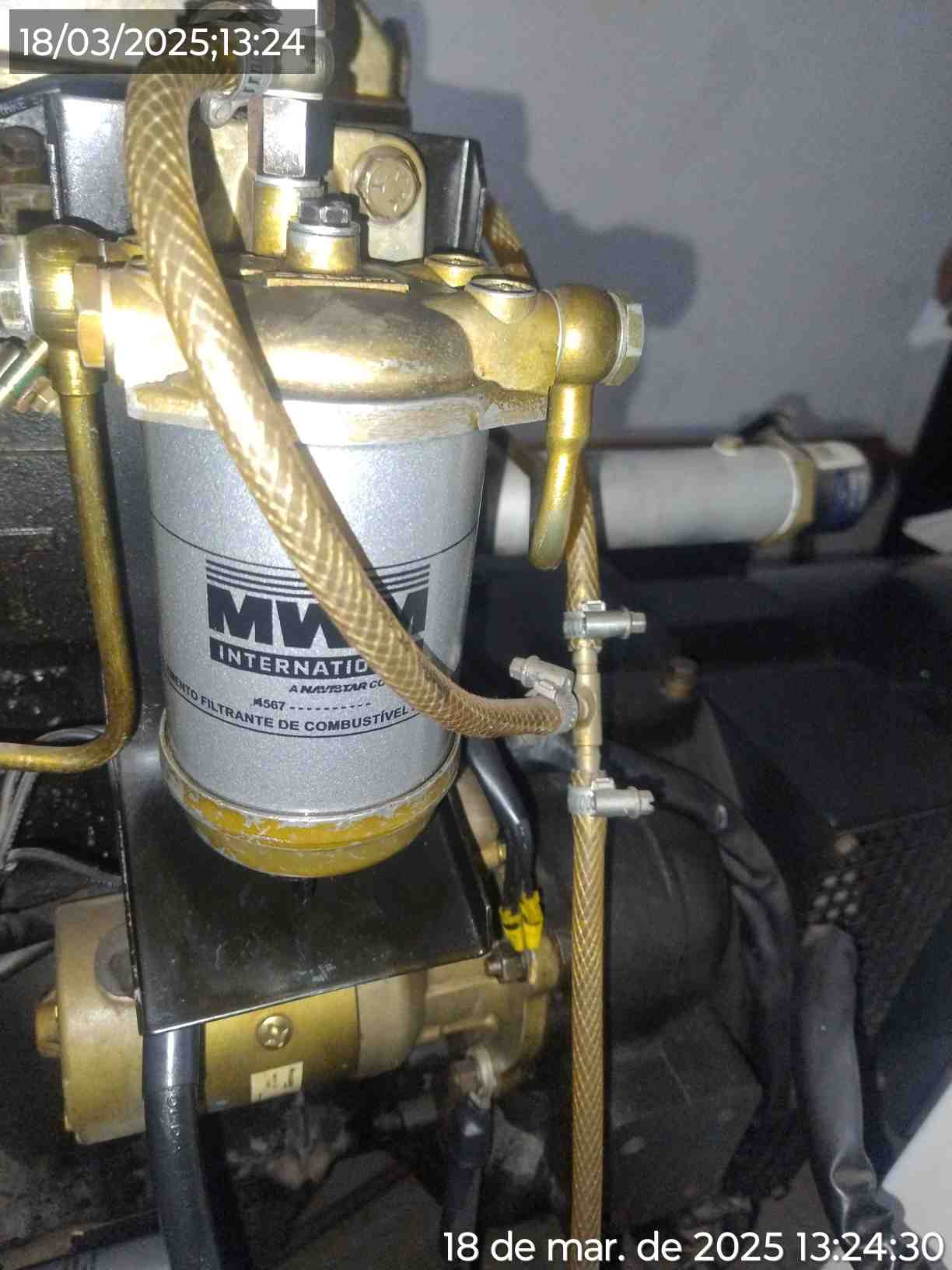

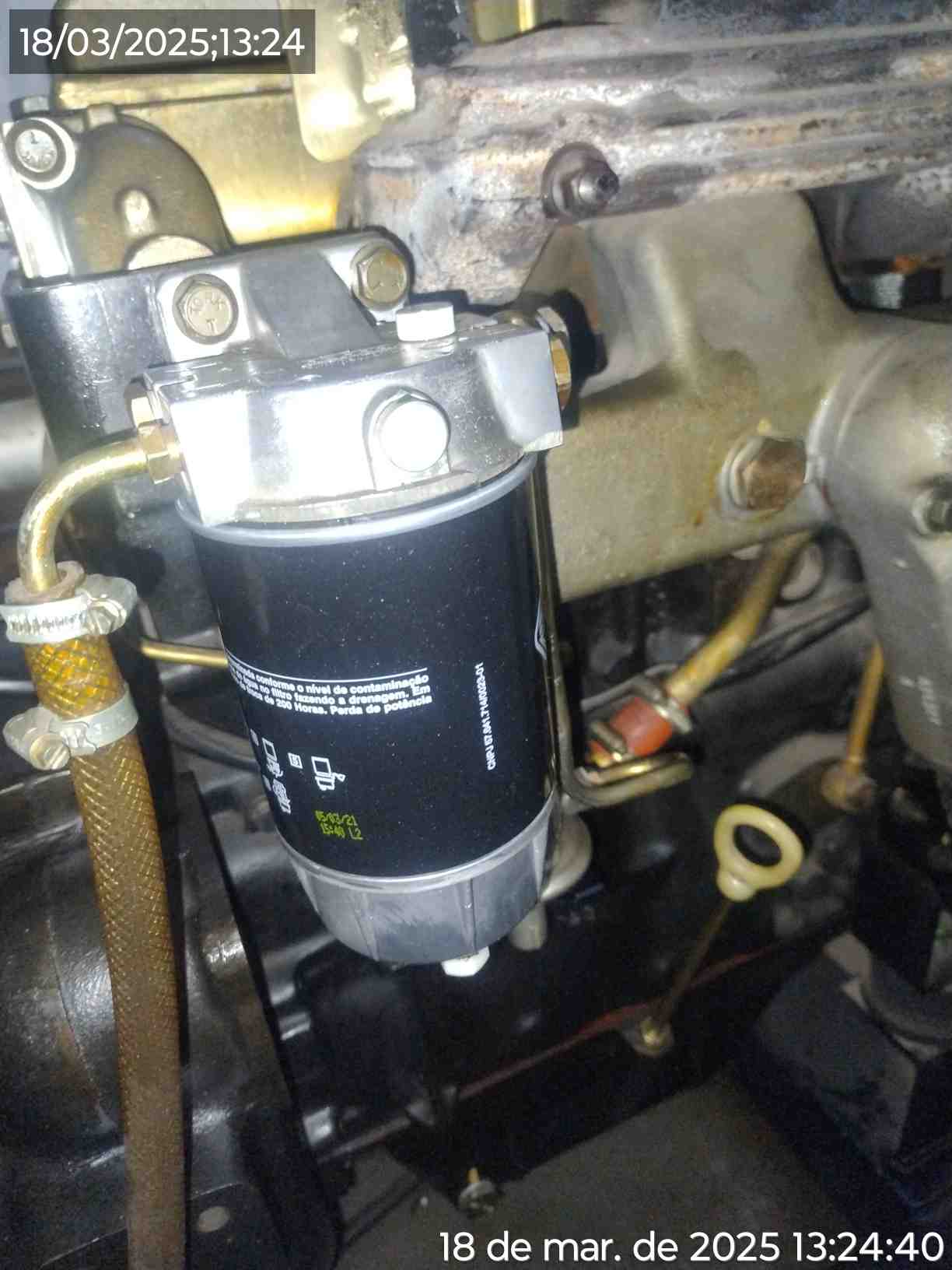

Foto Opcional (Filtro de óleo combustível) - Ok
|
Foto Opcional (Filtro Coalecente (Raccor)) - Ok
|
||||
|

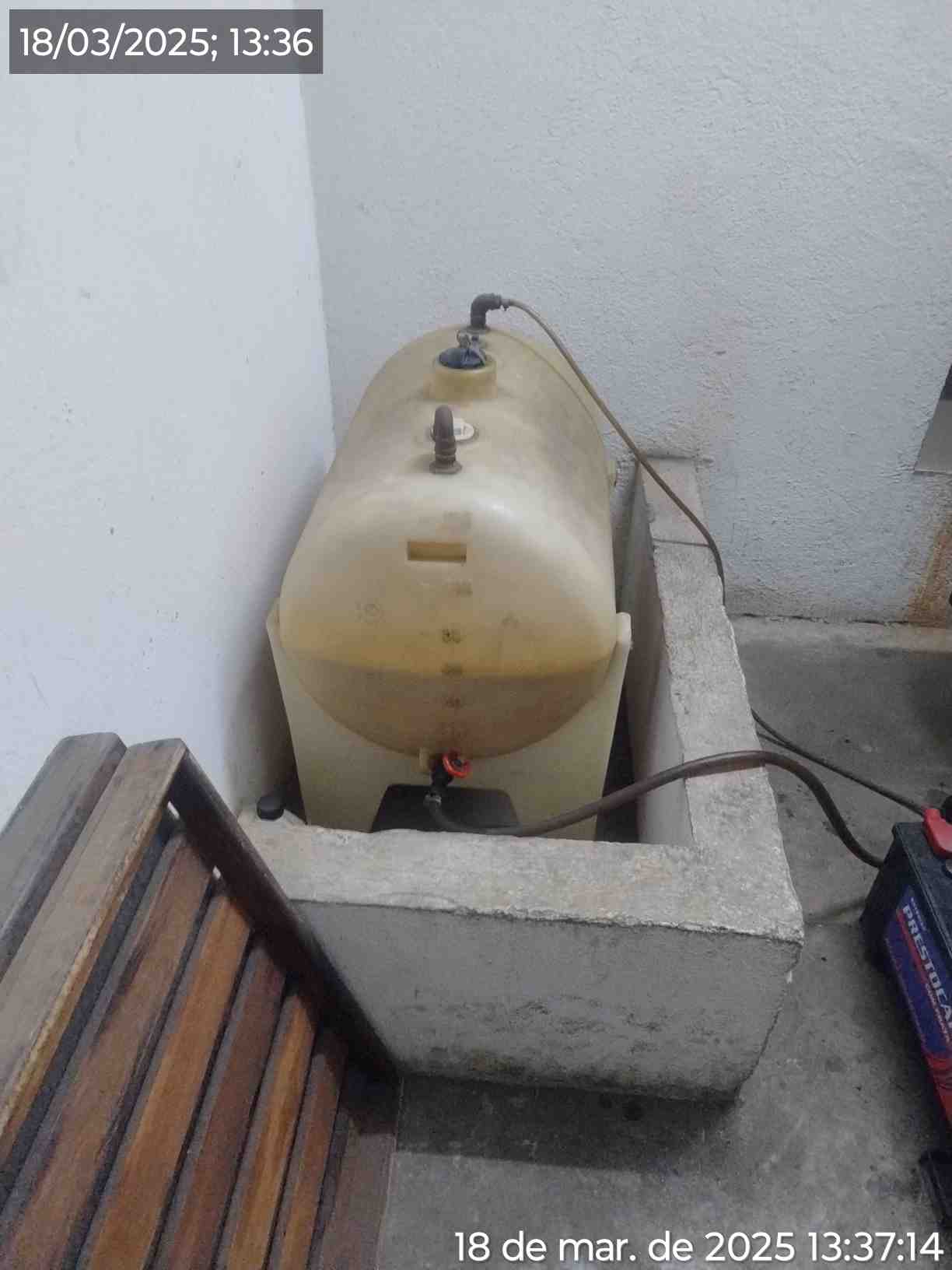

Foto Opcional (Tanque de Combustível) - Ok
|

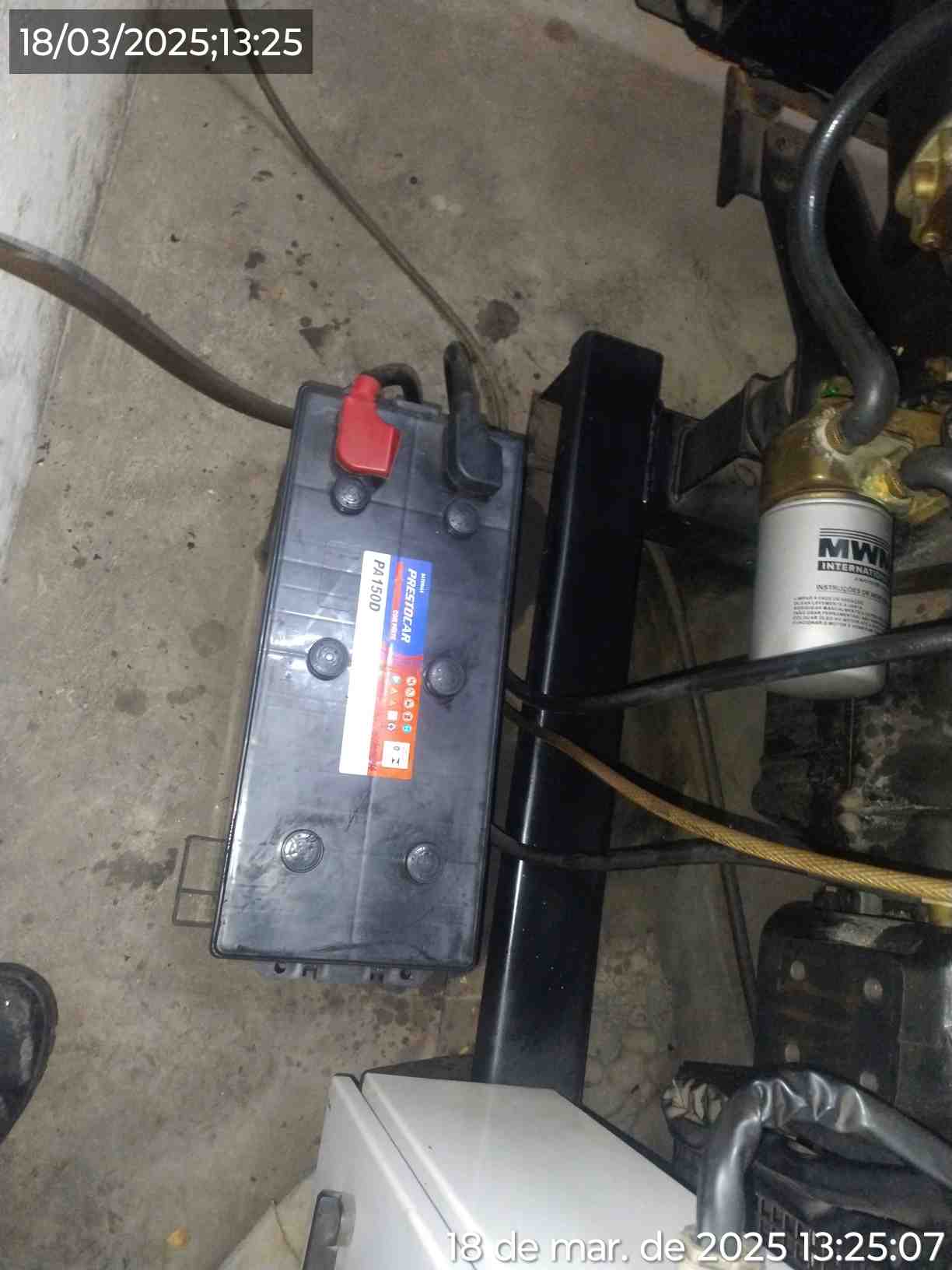

Foto Opcional (Bateria) - Ok
|
||||
|
Foto Opcional (Limpeza do Gerador) - Ok
|
Foto Opcional (Estado e Limpeza do Painel) - Ok
|
||||
|
Foto Opcional (Componentes internos do painel (Bornes, reles, etc.)) - Ok
|

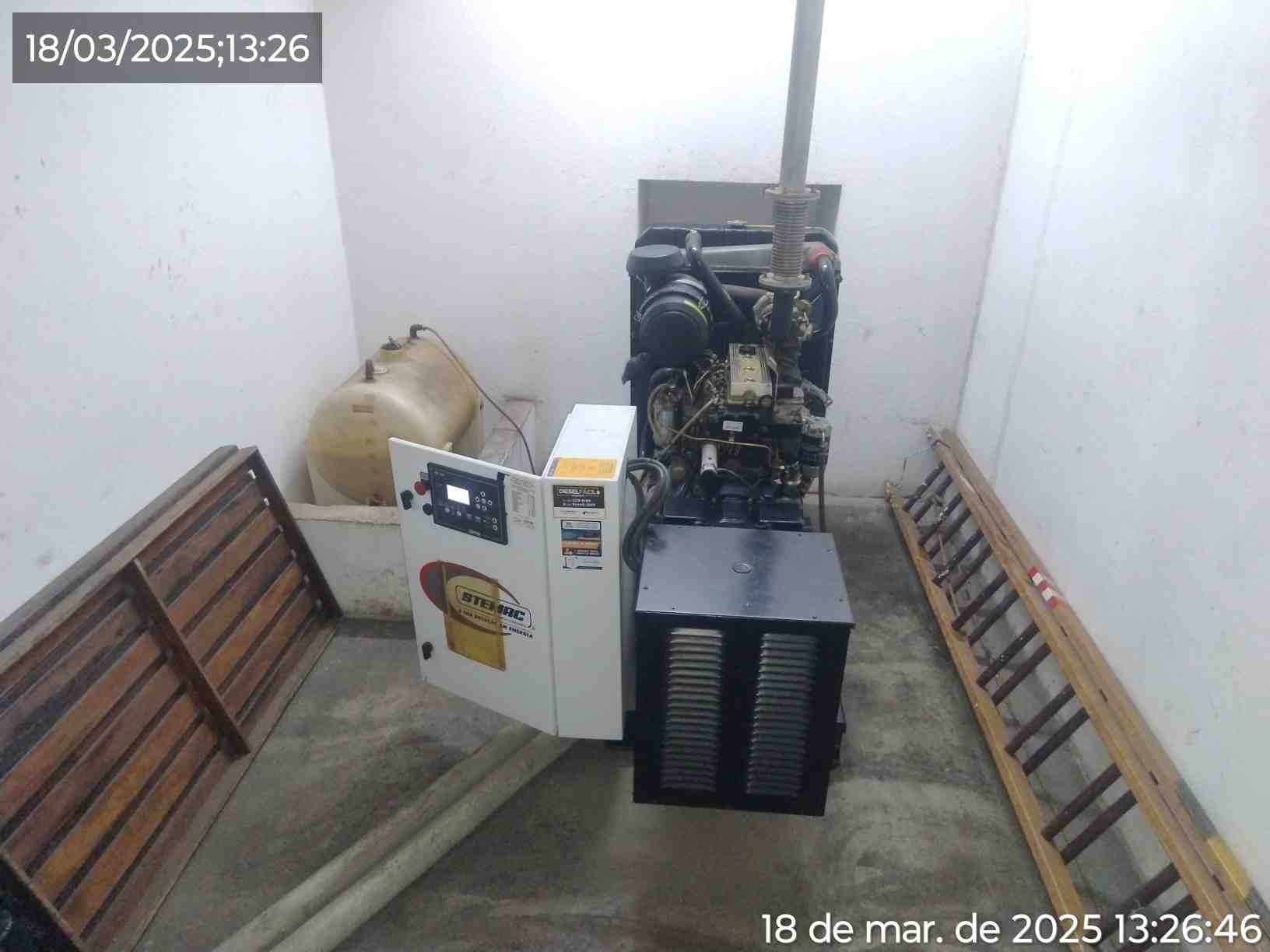

Foto Opcional (Estado da sala) - Ok
|
||||
| RELATÓRIO FOTOGRÁFICO | |||||
|

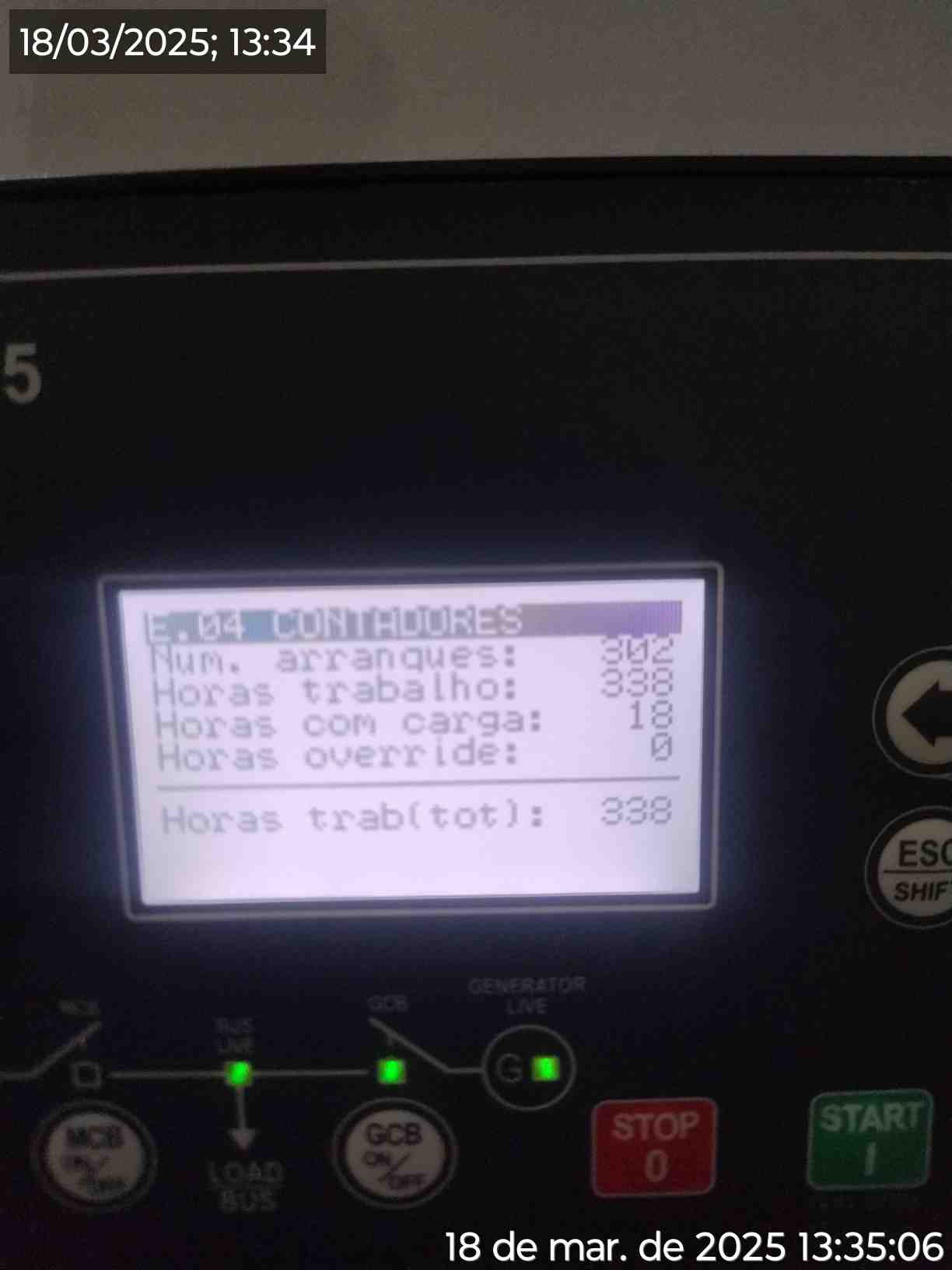

Foto Horímetro Término Serviços
|

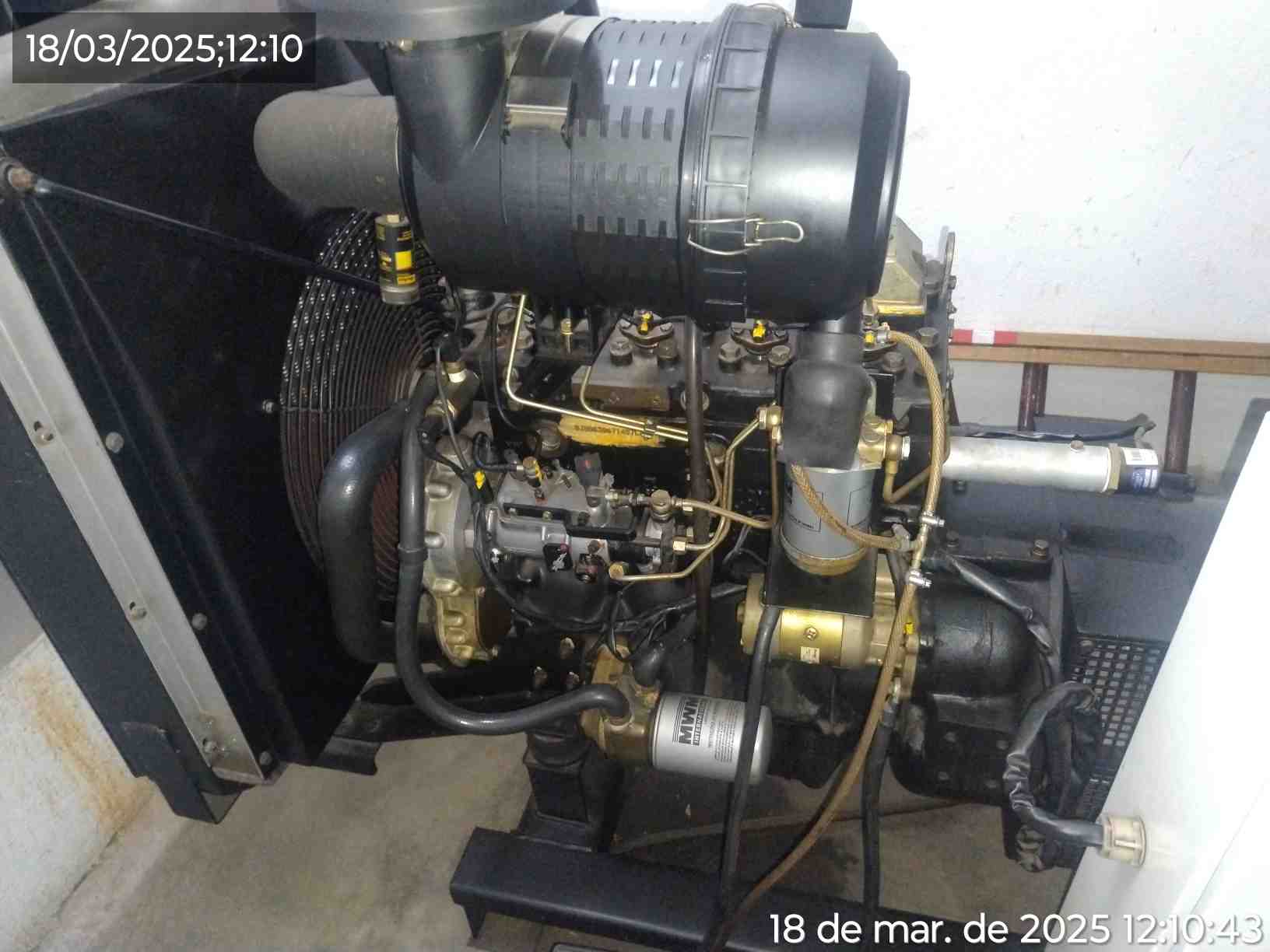

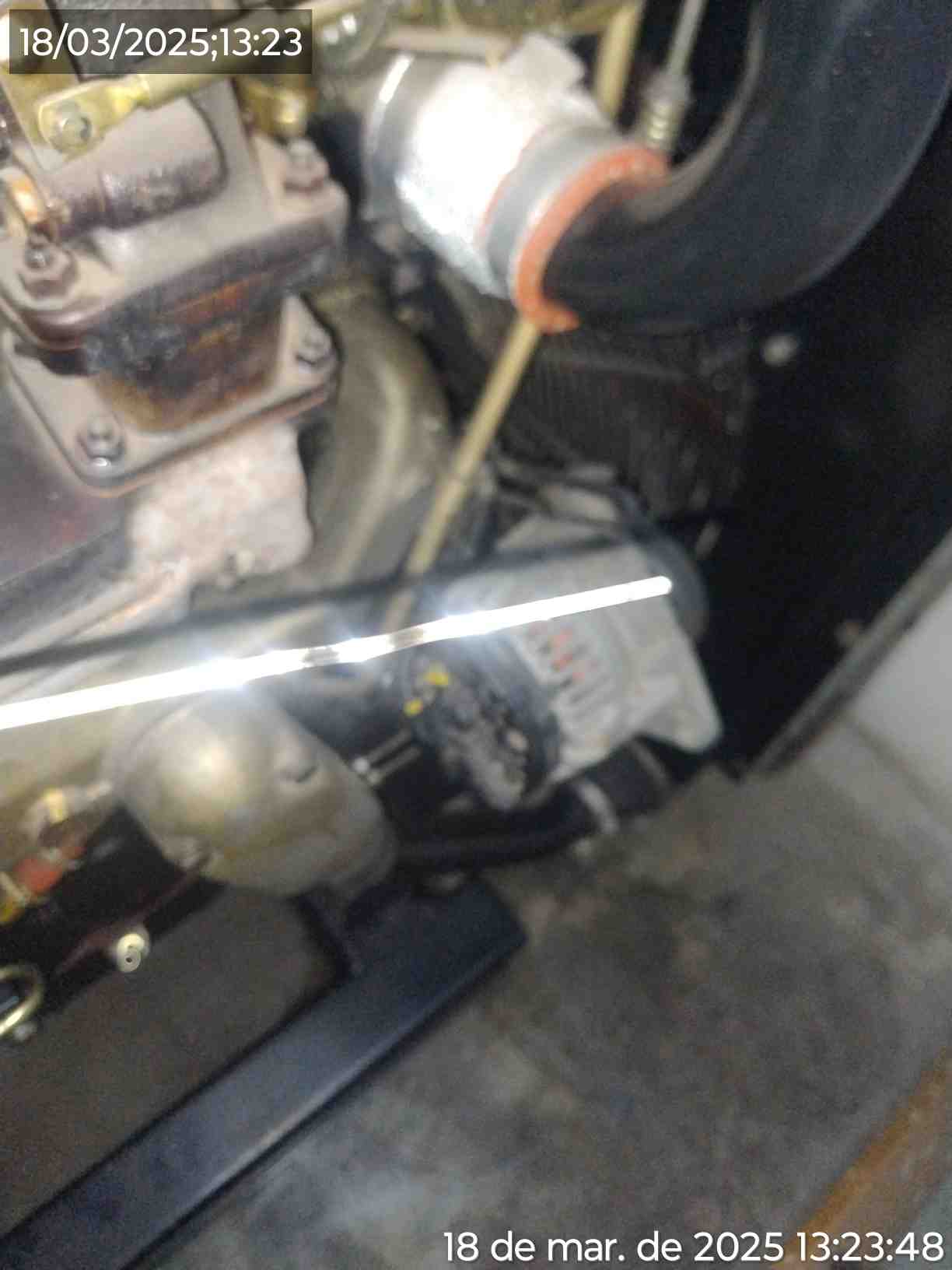

Foto Antes Opcional (Motor):
|
||||
|

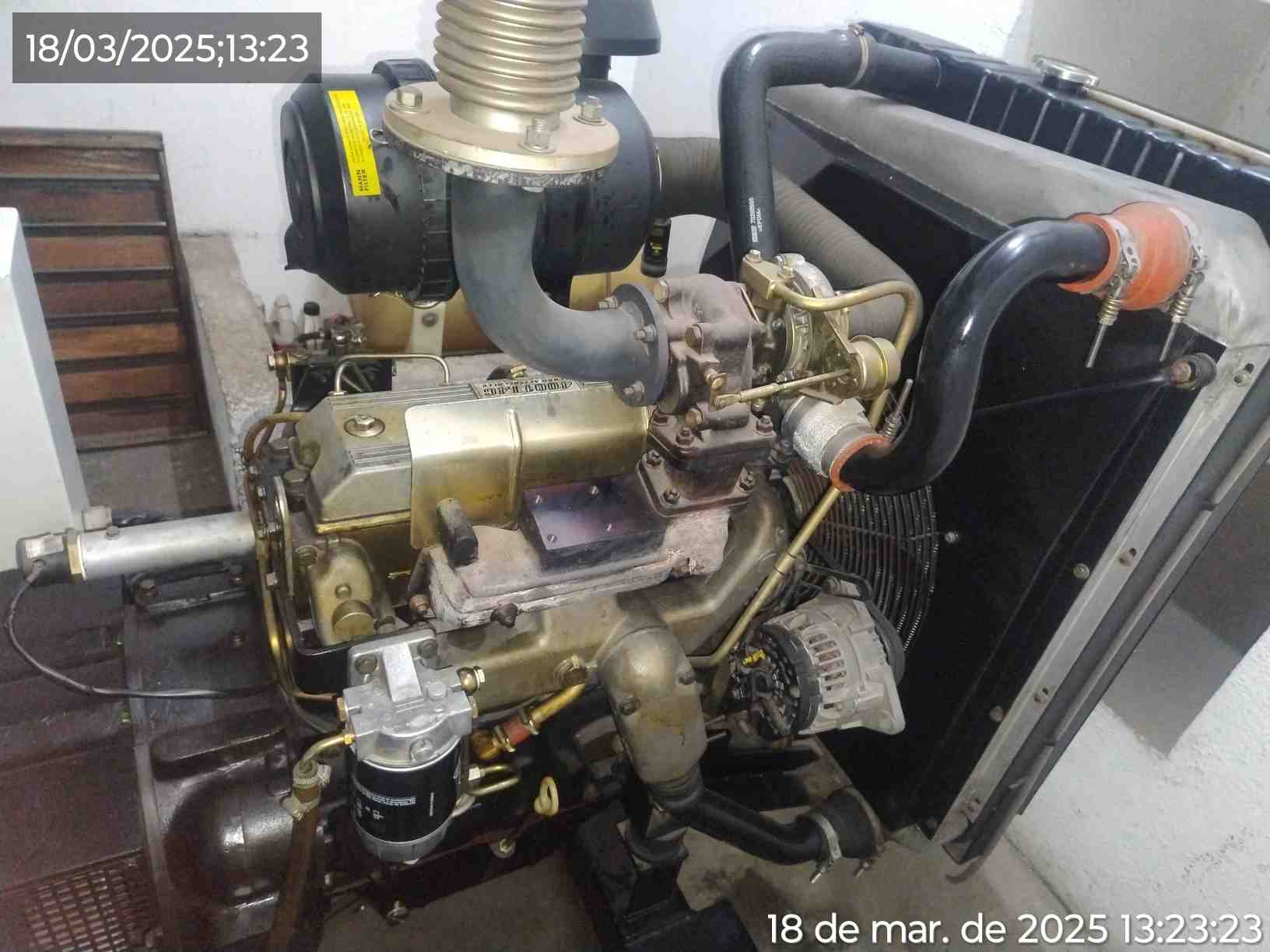

Foto Depois Opcional (Motor)
|

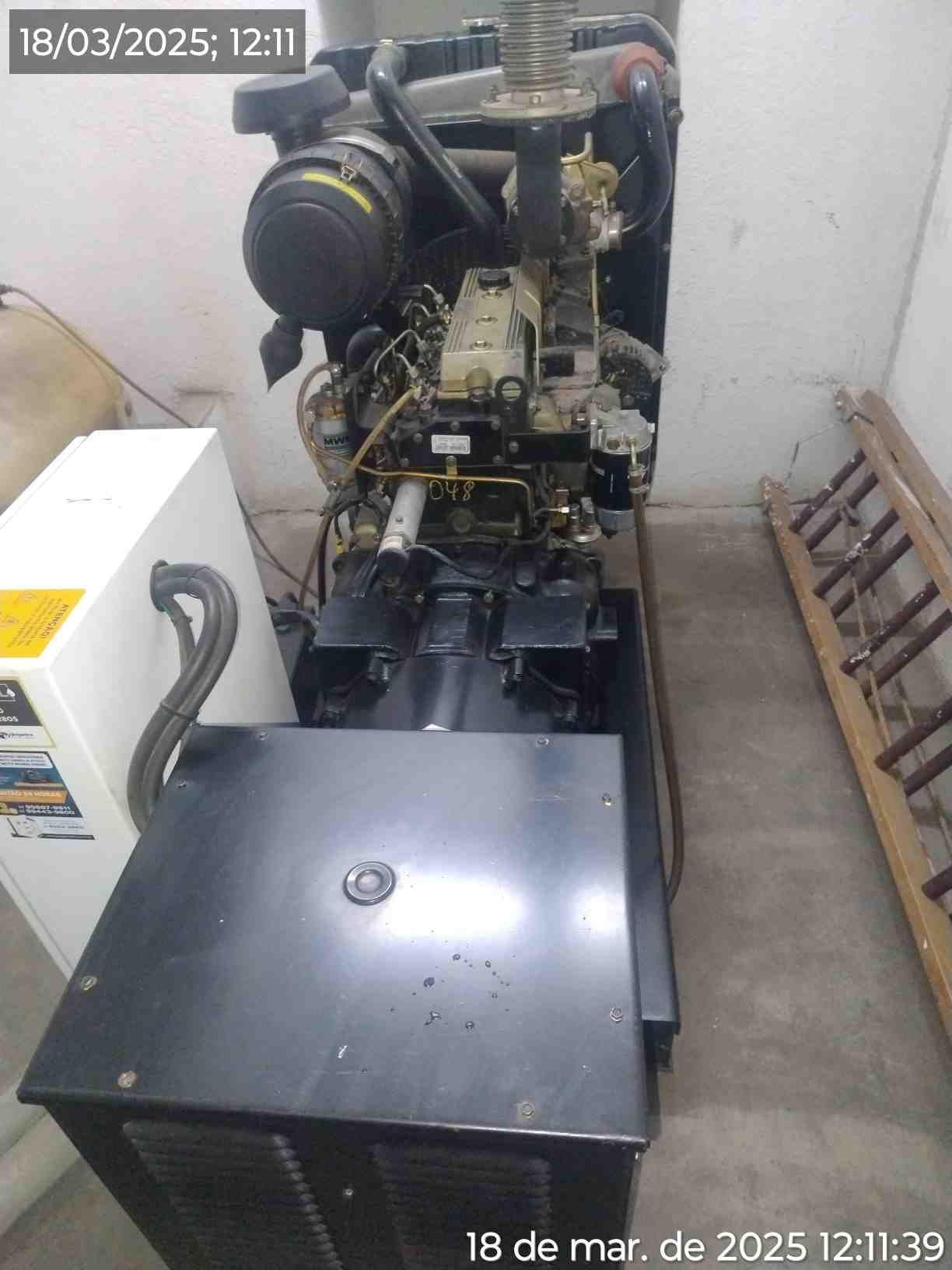

Foto Antes Opcional (GMG)
|
||||
|

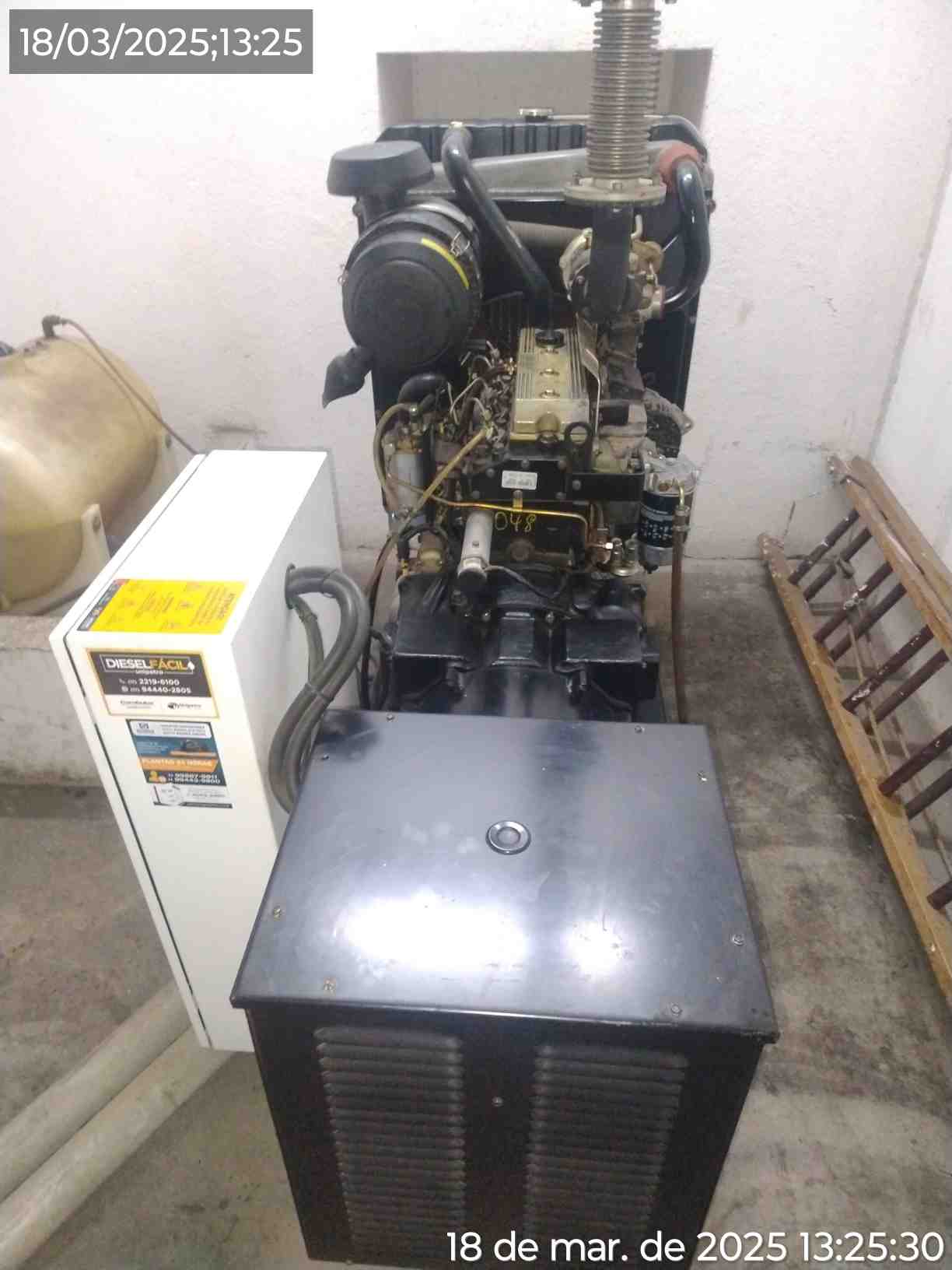

Foto Depois opcional (GMG)
|

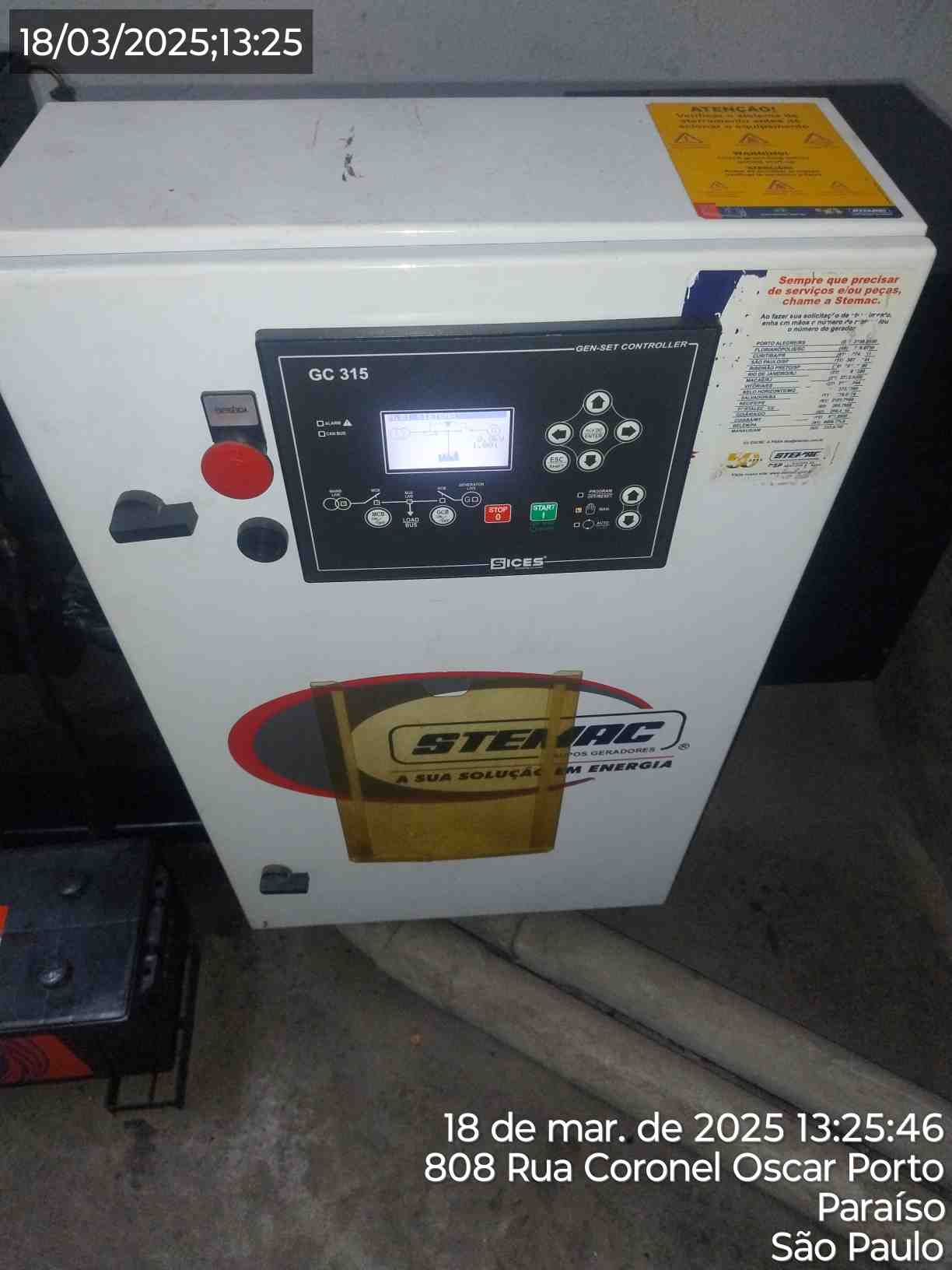

Painel de Comando Frente Opcional
|
||||
|
Nível de Combustível Opcional
|
|||||
| RELATÓRIO DE OBSERVAÇÕES | |||||
| Foi realizado a manutenção preventiva no gerador limpeza e reaperto dos componentes e teste com carga. Foi realizada a troca do óleo lubrificante e filtros. Trocar mangueiras do sistema de diesel 6mt 1/2. | |||||
| FINALIZAÇÃO | |
|
Observação (Cliente):
|
Observação (Técnico):
|
|
CLIENTE: José Anderson |
TÉCNICO: Werley Alves Da Silva |
|
