ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA | OS # 355349 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 416728 | Nr Solicitação 355349 | Código Cliente 463 | CNPJ 53730495000170 |
| Cliente ECOPORTO TERMARES TERMINAIS MARITIMOS ESPECIALIZADOS LTDA - PORTO SANTOS | Unidade ECOPORTO TERMARES | Área/Departamento NI | |
| Contato Reginaldo Marçal | telefone NI | e-Mail planejamentomanutencao@ecoportosantos.com.br,Luciano.Beserra@ecoportosantos.com.br | |
| Endereço Atendimento ECOPORTO TERMARES, ST CAIS DO SABOO, S/N - PATIOS 1,2 E 3, - SABOÓ - SANTOS - SP - 11013000 | Região 12 | ||
| Possui Contrato SIM | Tipo de Contrato SEM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Contrato MENSAL | Técnico Última Preventiva | Data Última Preventiva | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: GCM 05 | Tipo de Equipamento: Grupo Gerador | Fabricante: STEMAC | |
| Ano de Fabricação: 2008 | Tensão: 220V | Fator de Potência: 0.8 | Potência Elétrica: 120 |
| Potência Kva: 150 | Corrente (A): 390 | Frequencia: 60 | Horímetro Antes: 511.0 |
| Motor: MWM | Modelo Motor: 6.10T | Número Motor: G15106089 | |
| Alternador: WEG | Modelo Alternador: GTA 311 | Número Alternador: 10002667290 | |
| Usca Modelo: ST2130 | Painel de Controle: STEMAC | Horímetro Depois: 590.0 | |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Carlos Eduardo Gomes dos Santos | 10/03/2025 |
10/03/2025 07:58 0.00 KMs |
10/03/2025 09:18 |
10/03/2025 09:18 | 11/03/2025 16:40 | Próximo Cliente | |
| ESCOPO DOS SERVIÇOS | |||||||
| PEDIDOS EM ABERTOS | |||||
| Pedido | Quantidade | Realizado | Justificativa | ||
| DESCRIÇÃO DOS PEDIDOS |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | V | V | Verificado | ||
| Filtro de óleo lubrificante | V | V | Verificado | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Filtro de óleo combustível | V | V | Verificado | ||
| Filtro Coalecente (Raccor) | V | V | Verificado | ||
| Tanque de Combustível | V | V | Verificado | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | X | Pendente | ||
| Filtro de ar | V | V | Verificado | ||
| Abraçadeiras (Condições e Reaperto) | V | V | Verificado | ||
| Mangueiras (Condições e Reaperto) | V | X | Pendente | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Alternador da Bateria | V | V | Verificado | ||
| Bateria | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | V | V | Verificado | ||
| Sistema de desumidificação | V | V | Verificado | ||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| Mangueiras Condições e Reaperto | |||||
| Antes | Depois | ||||
| GERADOR | OK | NOK | OK | NOK | Observação |
| Reaperto da Baseta do Gerador | V | V | Verificado | ||
| Limpeza do Gerador | V | V | Verificado | ||
| Isolação do Gerador | V | V | Verificado | ||
| Ponte de Diodo verificada | V | V | Verificado | ||
| Fiação do Regulador de Tensão reapertada. | V | V | Verificado | ||
| Coxinho do Regulador de Tensão | V | V | Verificado | ||
| Verificação do TC | V | V | Verificado | ||
| Bobina Auxiliar Gerador / Regulador de Tensão | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FISÍCO/ESTADO) | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Identificações do painel | V | V | Verificado | ||
| Medidores painel (Voltimetro, Amperimetro, etc.) | V | V | Verificado | ||
| Componentes frontais do painel (Chaves, Botões, etc.) | V | V | Verificado | ||
| Componentes internos do painel (Bornes, reles, etc.) | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Proteções de surto/ Aterramento | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Regulador de Tensão | V | V | Verificado | ||
| Regulador de Velocidade | V | V | Verificado | ||
| Contator/Disjuntor | V | V | Verificado | ||
| Bobinas do Disjuntor | V | V | Verificado | ||
| USCA (Aparência, Conexões, Bornes, etc.) | V | X | Pendente | ||
| Antes | Depois | ||||
| USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) | OK | NOK | OK | NOK | Observação |
| Funcionamento do QTA/QTM | V | V | Verificado | ||
| Funcionamento USCA | V | V | Verificado | ||
| Alarmes | V | V | Verificado | ||
| Comando Pré Aquecimento | V | V | Verificado | ||
| Sensor de Pressão do Óleo | V | V | Verificado | ||
| Testes dos alarmes externos do GMG com NOC | V | V | Verificado | ||
| Antes | Depois | ||||
| SALA DO GERADOR | OK | NOK | OK | NOK | Observação |
| Estado da sala | V | V | Verificado | ||
| Estado do equipamento | V | V | Verificado | ||
| Estado da Entrada e Saída de Ar | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DO GRUPO GERADOR | |||||
| Item | Unid. | Refer. | Faixa ideal | Com Carga | |
| GMG | |||||
| Tensão Fase R | Volt (V) | 220V | + ou - 5% | 220.0 | |
| Tensão Fase S | Volt (V) | 220V | + ou - 5% | 220.0 | |
| Tensão Fase T | Volt (V) | 220V | + ou - 5% | 220.0 | |
| Rede | |||||
| Tensão Fase R | Volt (V) | + ou - 5% | 223.0 | ||
| Tensão Fase S | Volt (V) | + ou - 5% | 222.0 | ||
| Tensão Fase T | Volt (V) | + ou - 5% | 222.0 | ||
| CORRENTE | |||||
| Fase R | Amp | + ou 30 a 100% | 102.0 | ||
| Fase S | Amp | + ou 30 a 100% | 98.0 | ||
| Fase T | Amp | + ou 30 a 100% | 106.0 | ||
| Tensão da Bateria com Carregador Ligado | Volt (V) | 12Vcc ou 24Vcc | +110% a 115% | 13.1 | |
| Tensão da Bateria com Carregador Desligado | Volt (V) | 12Vcc ou 24Vcc | Acima de 103% | 13.1 | |
| Tensão da Bateria no Instante da Partida | Volt (V) | 12Vcc ou 24Vcc | Acima de 75% | 11.5 | |
| Tensão do Alternador de Baterias em Carga | Volt (V) | 12Vcc ou 24Vcc | +110% a 119% | 13.7 | |
| Frequencia | Hz | 60 | + ou - 5% | 60.0 | |
| Potência | KVA | 330 | 0% a 100% | 44.0 | |
| Potência Reativa | KVAr | 198 | Maximo 60% Carga (Indutivo) | 38.0 | |
| Potência Elétrica | KW | 264 | 30 a 100% | 38.0 | |
| Fator de Potência | cos | 0,8 | 0,8 a 1,0 | 0.8 | |
| Temperatura | °C | 70 a 90 | 70°C a 85°C | 70.0 | |
| Pressão Óleo | bar | 2 a 8 | 2 bar a 8 bar | 5.9 | |
| Consumo Combustível | L/H | 66 | 25.0 | ||
| Temperatura Admissão | °C | 25 | 25.0 | ||
| Pré Aquecimento | °C | 40C° a 55C° | 50.0 | ||
| STATUS | |||||
| Funcionamento | Status | Observação | |||
| data_hora_iniciado | |||||
| Operacional | Automático | ||||
| Horário de Ponta | NÃO | ||||
| Sistema de Paralelismo | N/A | ||||
| Sistema de Rampa | N/A | ||||
| Proteções Motor | |||||
| Proteções Motor - Baixa Pressão Óleo | OK | ||||
| Proteções Motor - Alta Temperatura | OK | ||||
| Proteções Motor - Ruídos ou Vibrações Anormais | OK | ||||
| Proteções Gerador | |||||
| Tensão | OK | ||||
| Frequência | OK | ||||
| Nível do Tanque de Diesel (Status) | 100% | ||||
| Tempo das Operações | |||||
| Falta de Rede (Segundos) | 6 | ||||
| Assumir Carga (Segundos) | 6 | ||||
| Retorno de Rede (Segundos) | 6 | ||||
| Resfriamento do Gerador (Segundos) | 180 | ||||
| FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X ) | |||||
| FINALIZAÇÃO | |||||
|
Observações gerais Foi realizado a manutençao preventiva no gerador ,foi realizado limpeza ,dado aperto checado níveis feito medições e testes . Pendências P01- Necessário troca da usca por mais atual devido problemas nas teclas de acionamento . P02- Necessário troca da bomba dagua . P03 Necessário trocar 12 metros de mangueiras borracha lonada 3/8 com 04 abraçadeiras para sistema de diesel ,devido data de aplicação da mangueiras 2021 . |
Observações opcionais |
||||
|
lucas |
Carlos Eduardo Gomes dos Santos |
||||
|

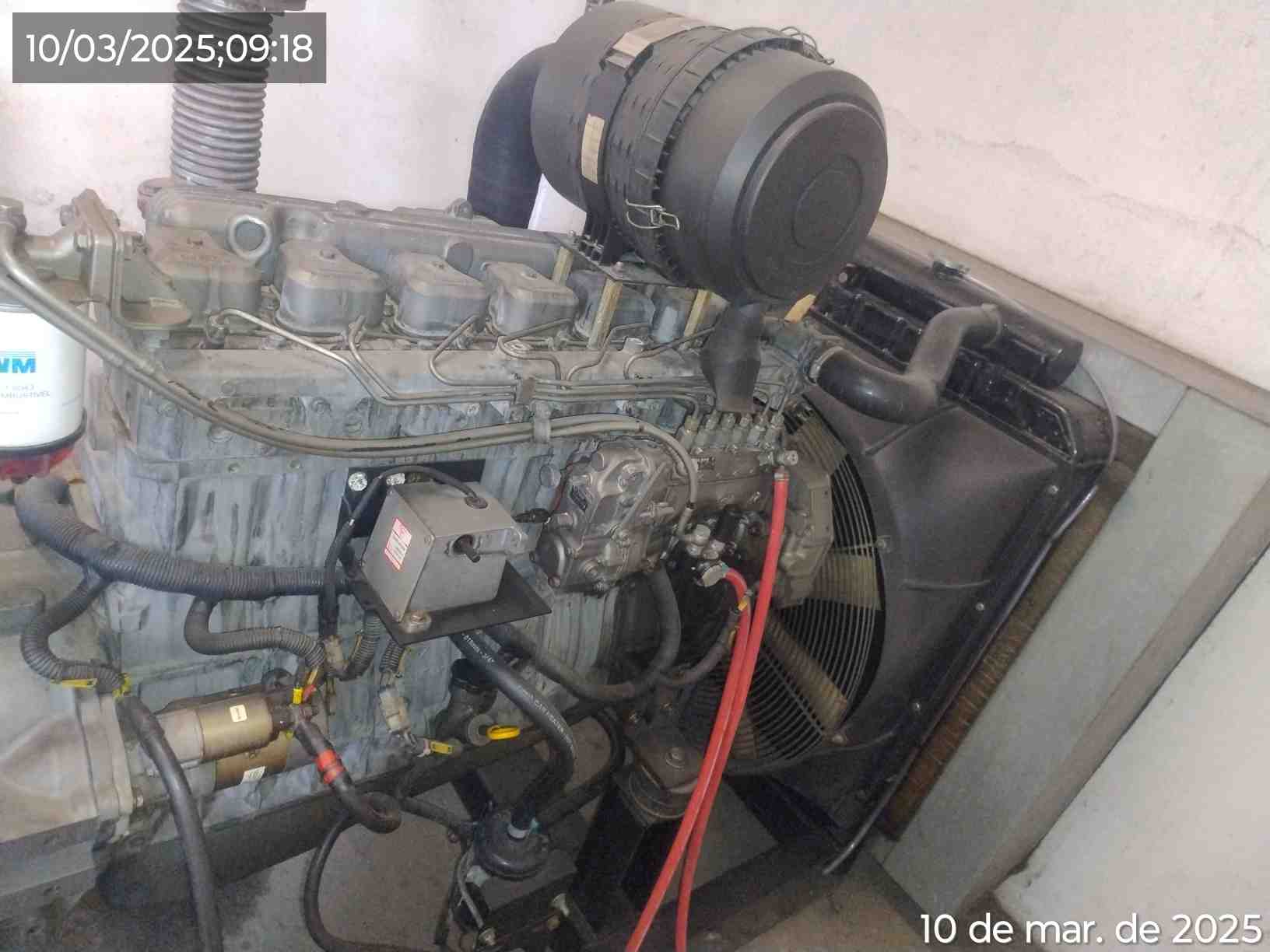

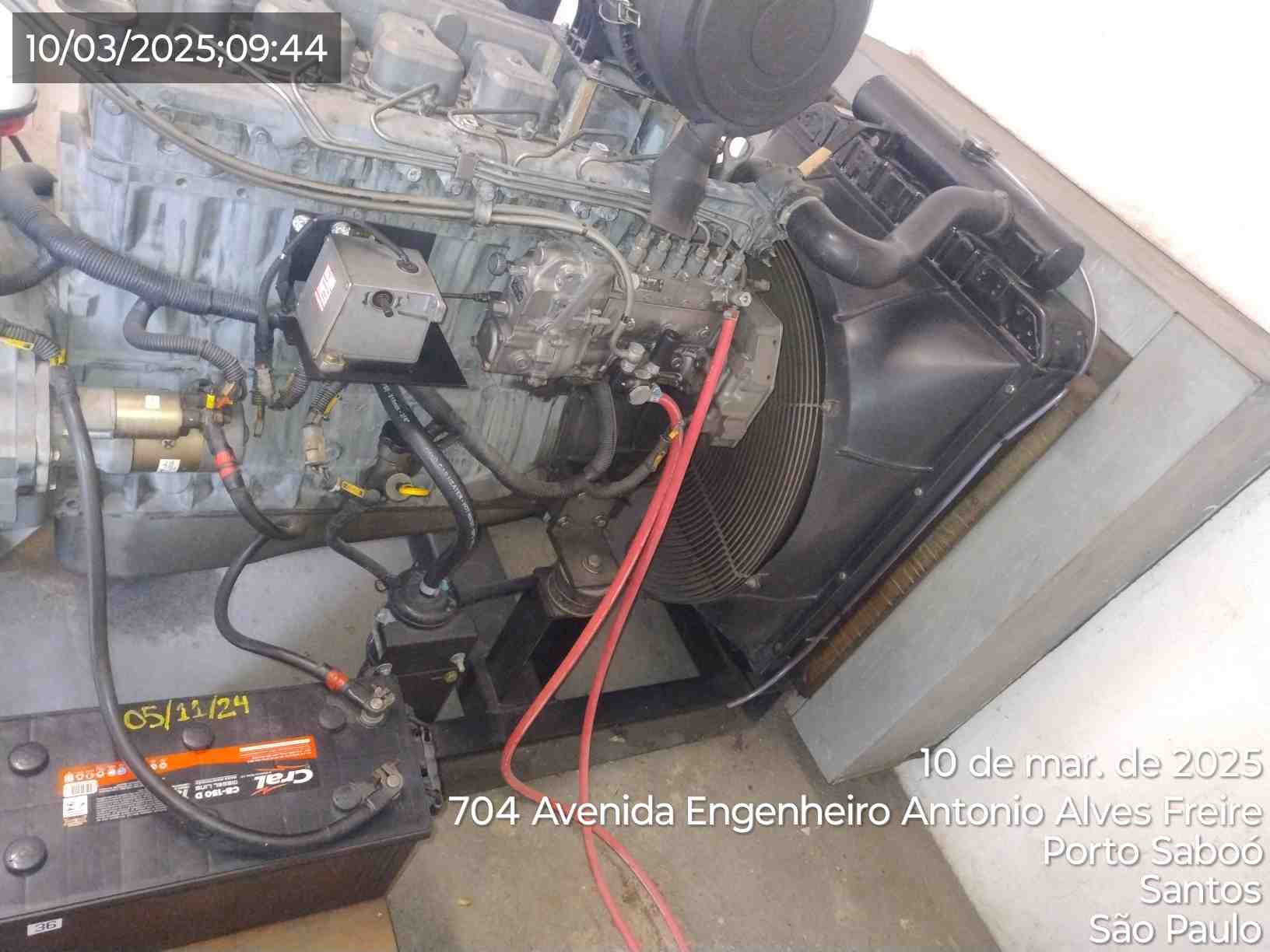

Foto Antes Opcional (Motor):
|
Foto Depois Opcional (Motor)
|
||||
|

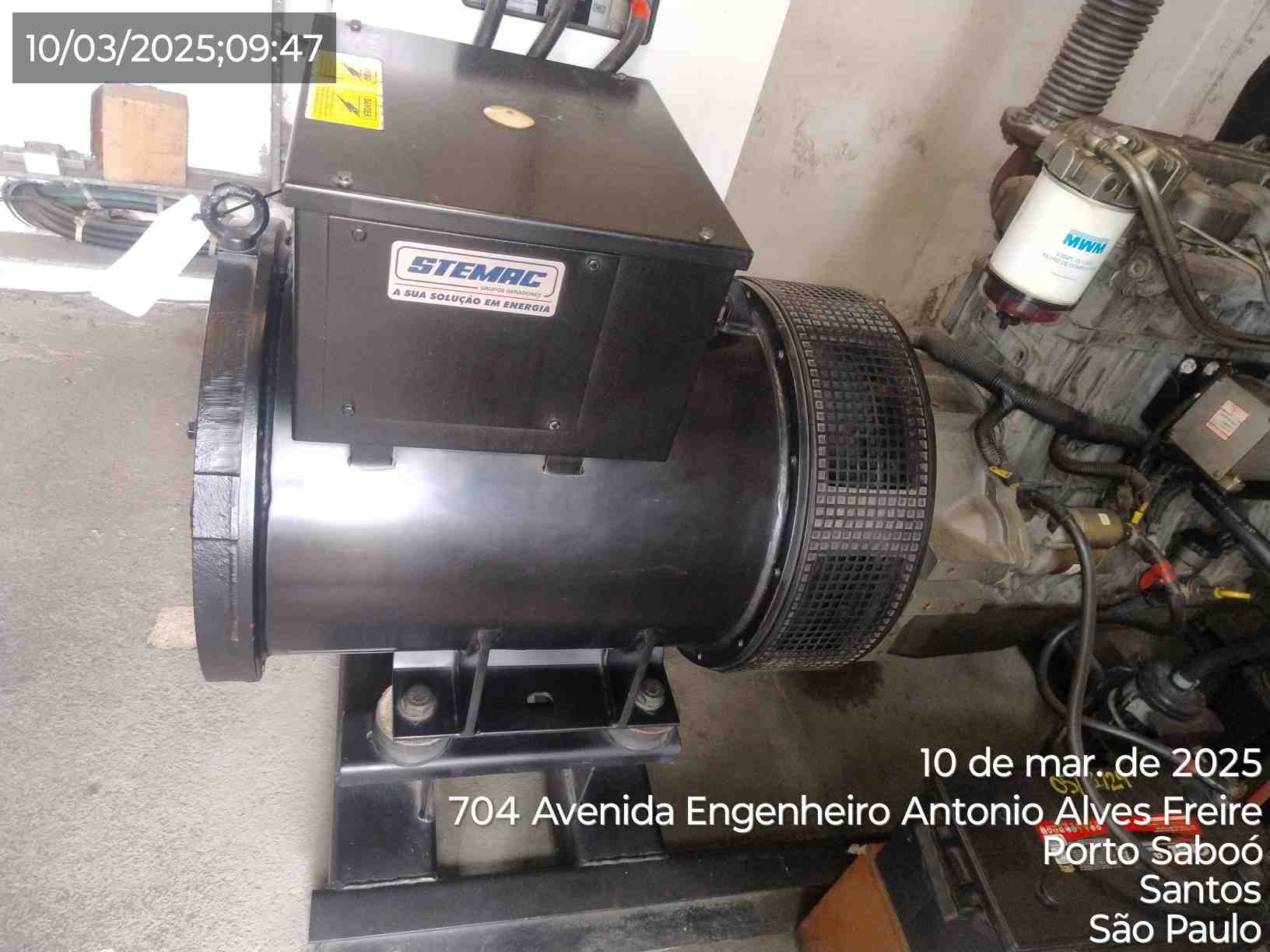

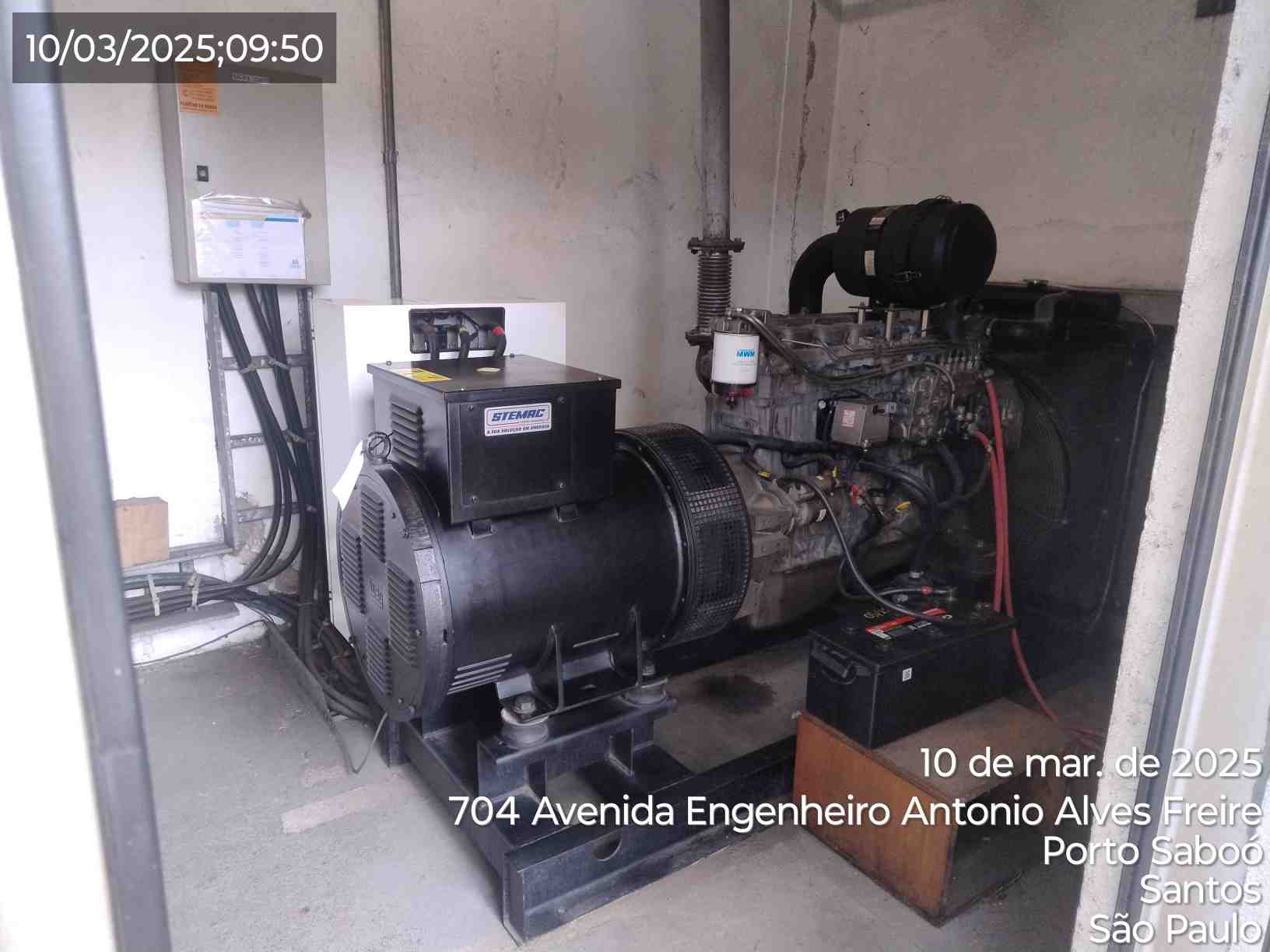

Foto Antes Opcional (GMG)
|

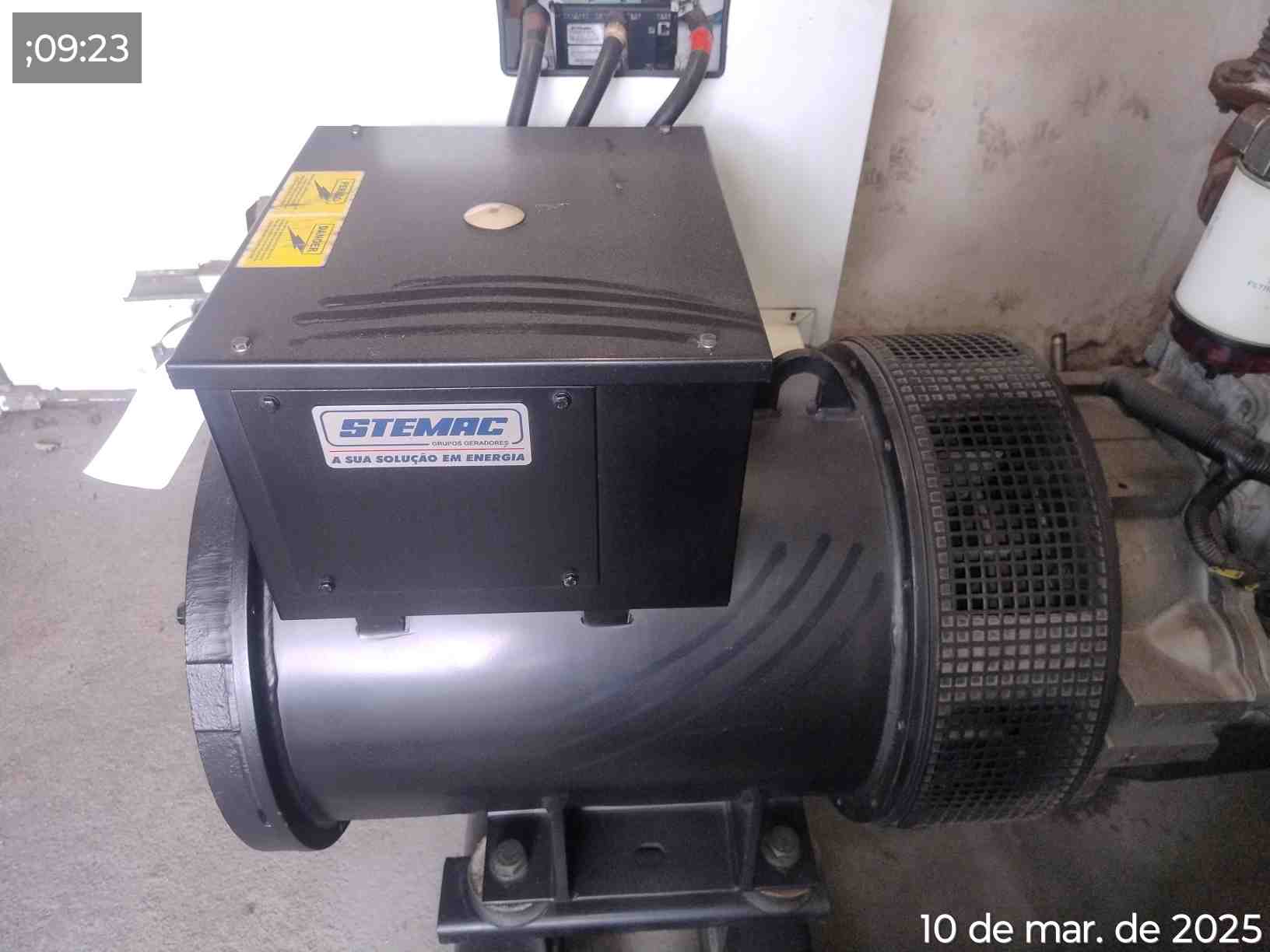

Foto Depois opcional (GMG)
|
||||
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|

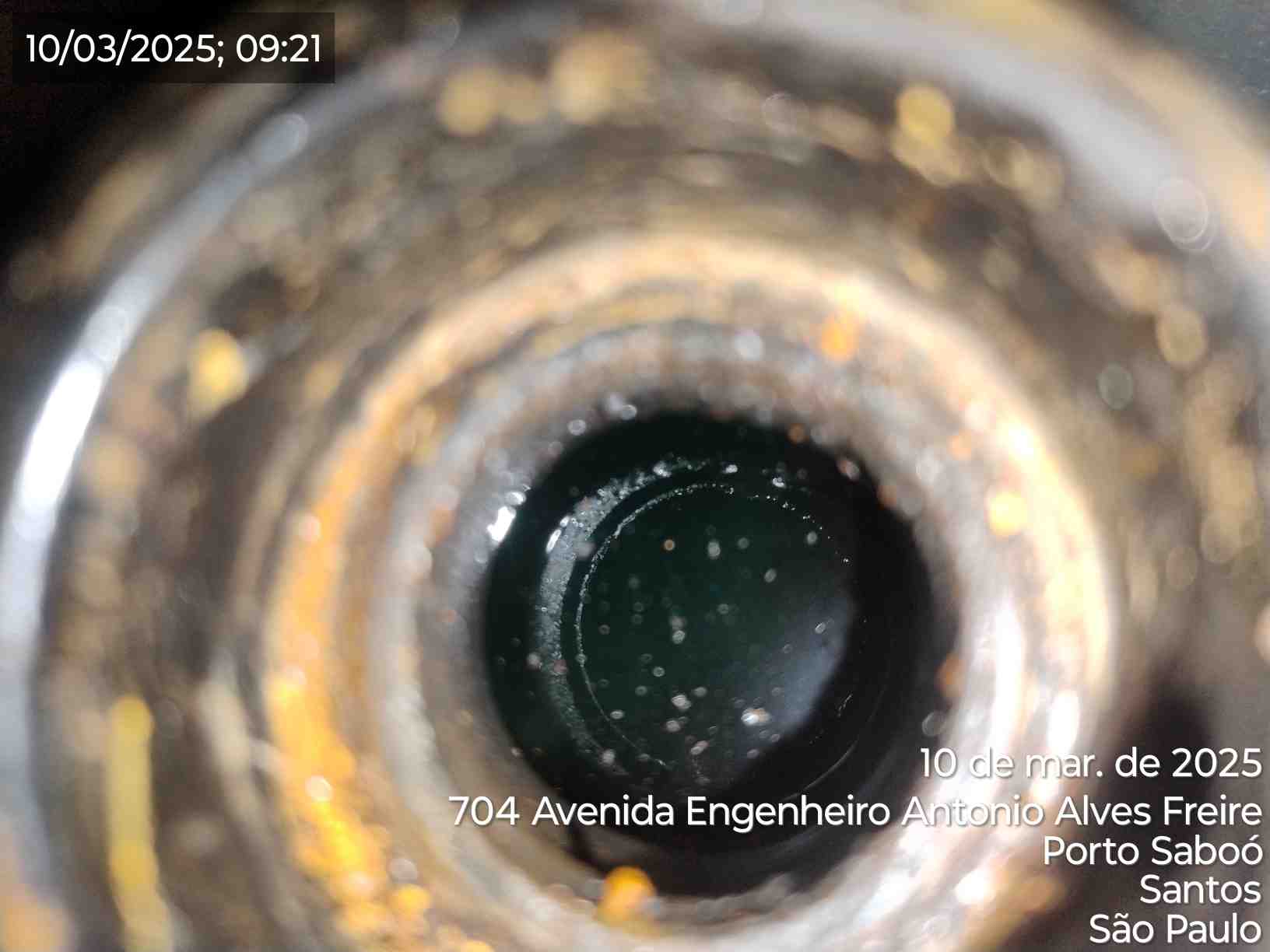

Foto Antes (Nível Água Radiador) - OK
|

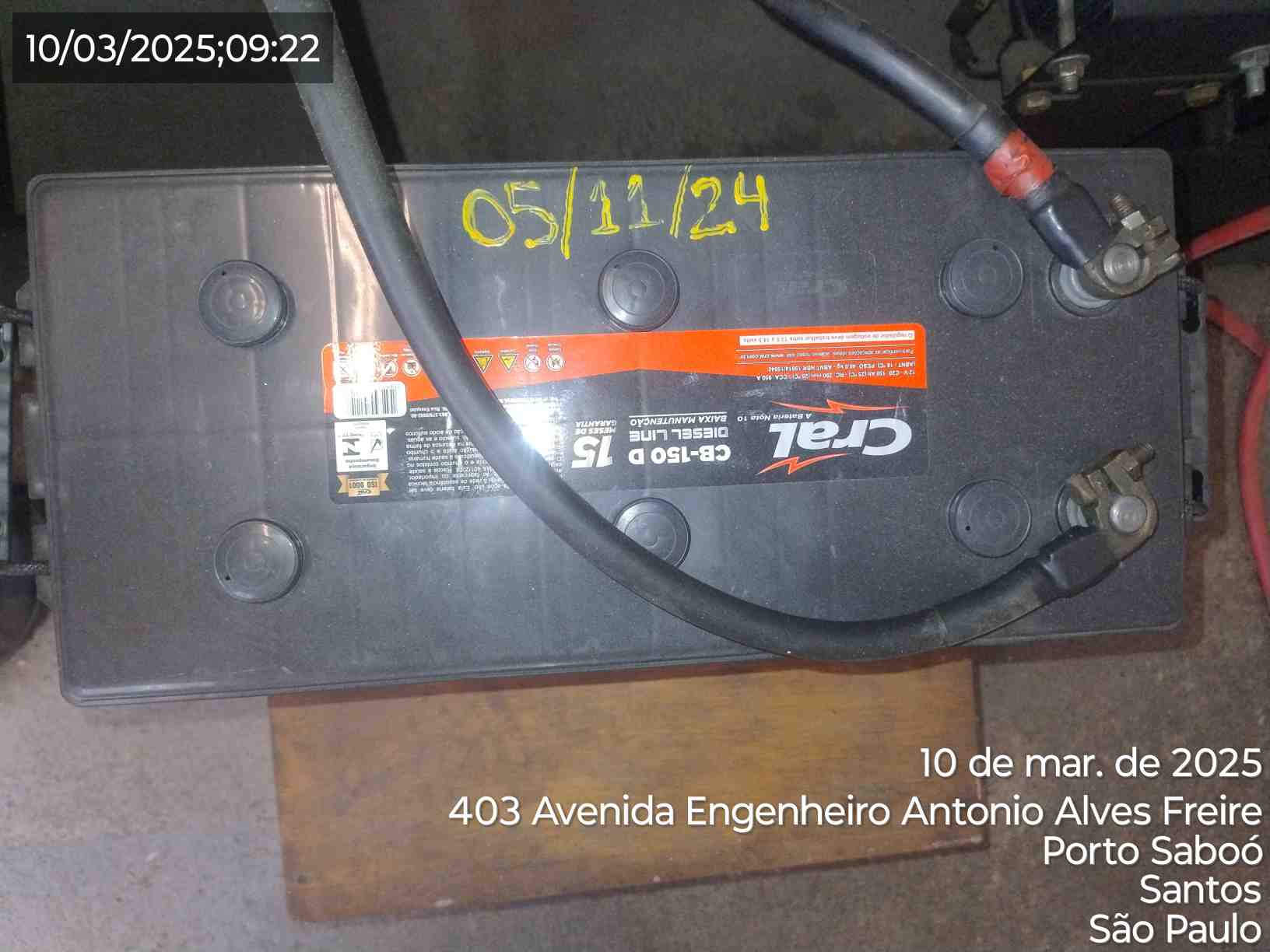

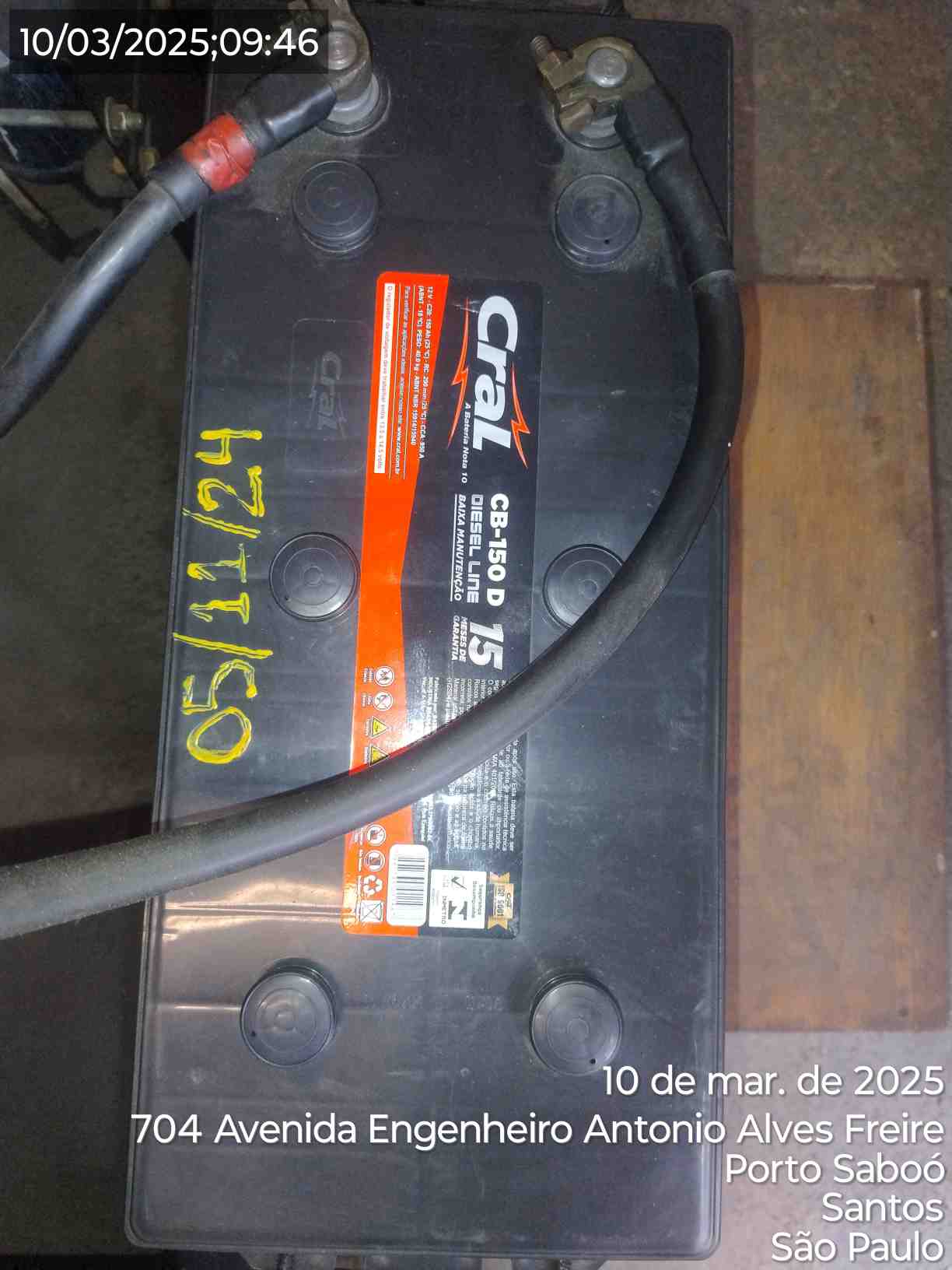

Foto Antes (Bateria) - OK
|
||||
|

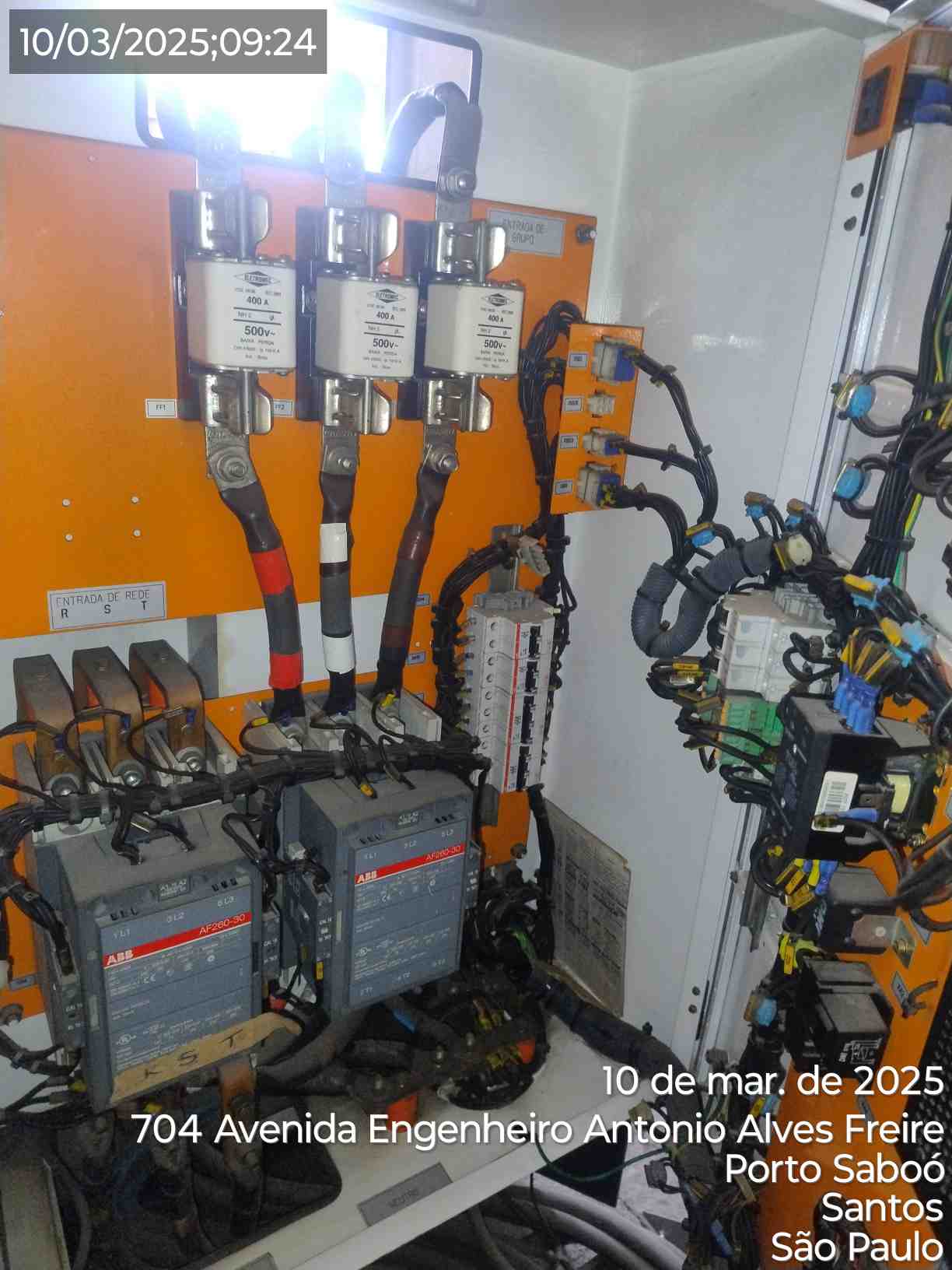

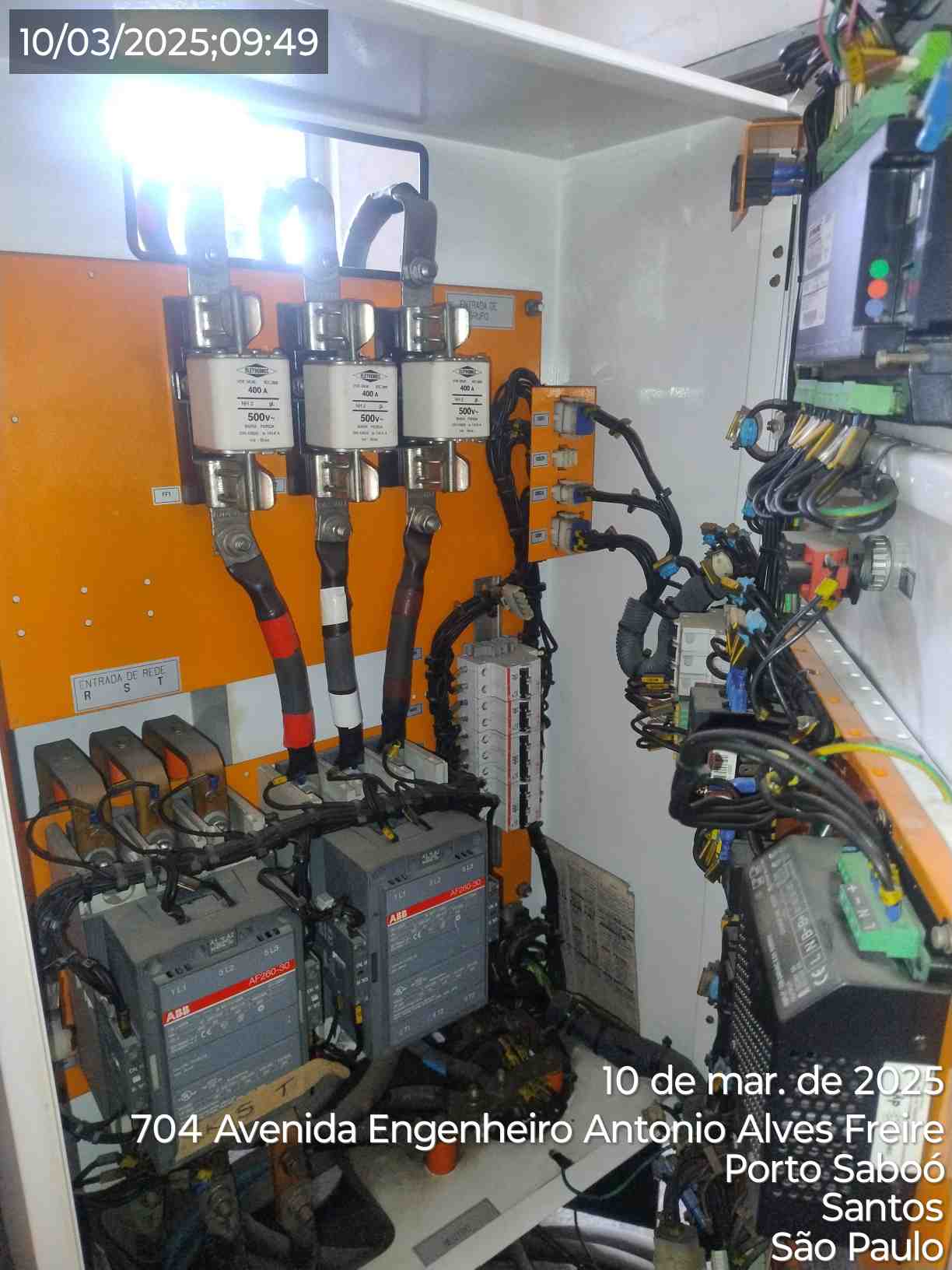

Foto Opcional (Estado e Limpeza do Painel) - Ok
|

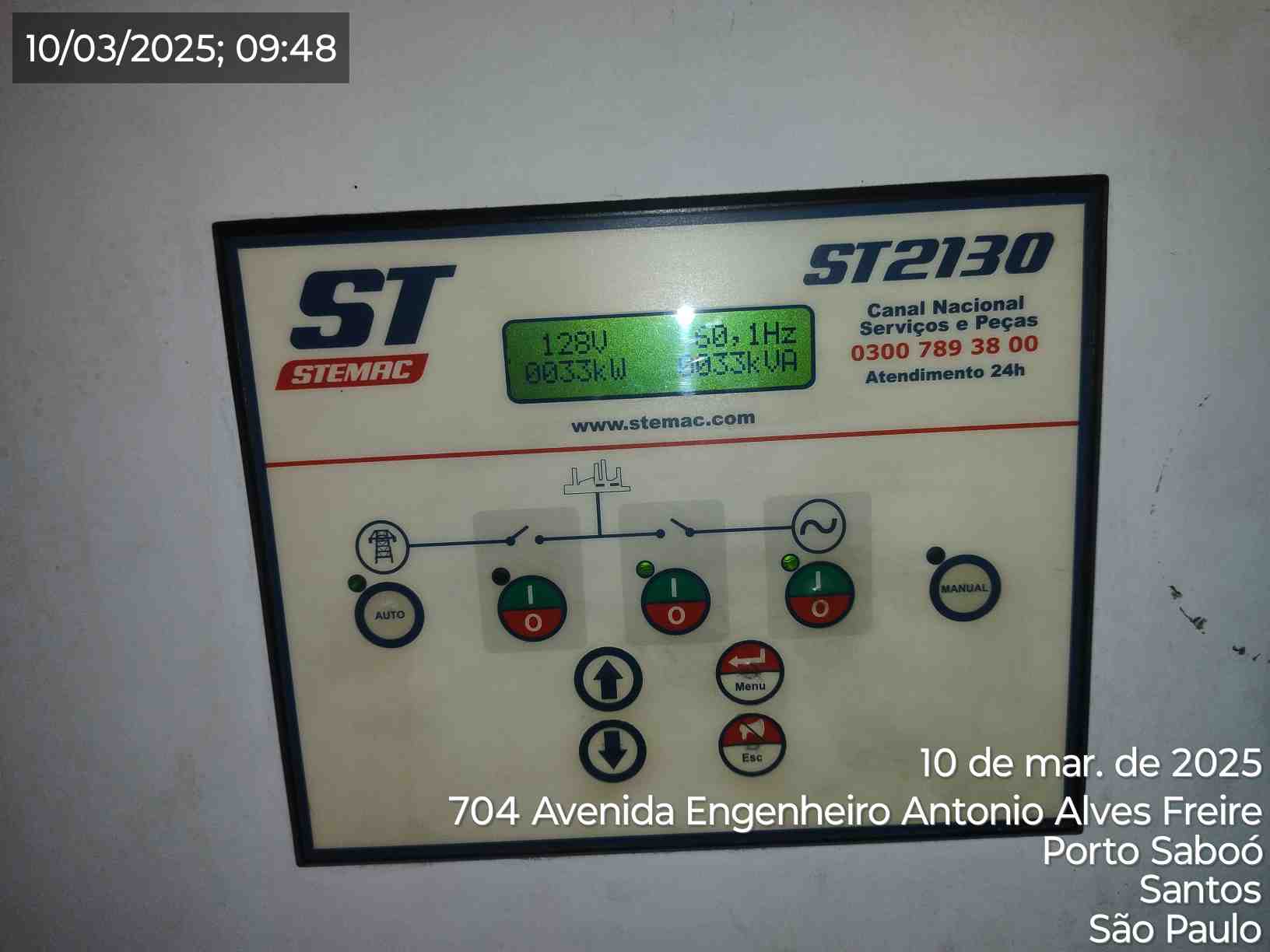

Foto Opcional (Funcionamento do QTA/QTM) - Ok
|
||||
|
Foto Opcional (Estado da sala) - Ok
|

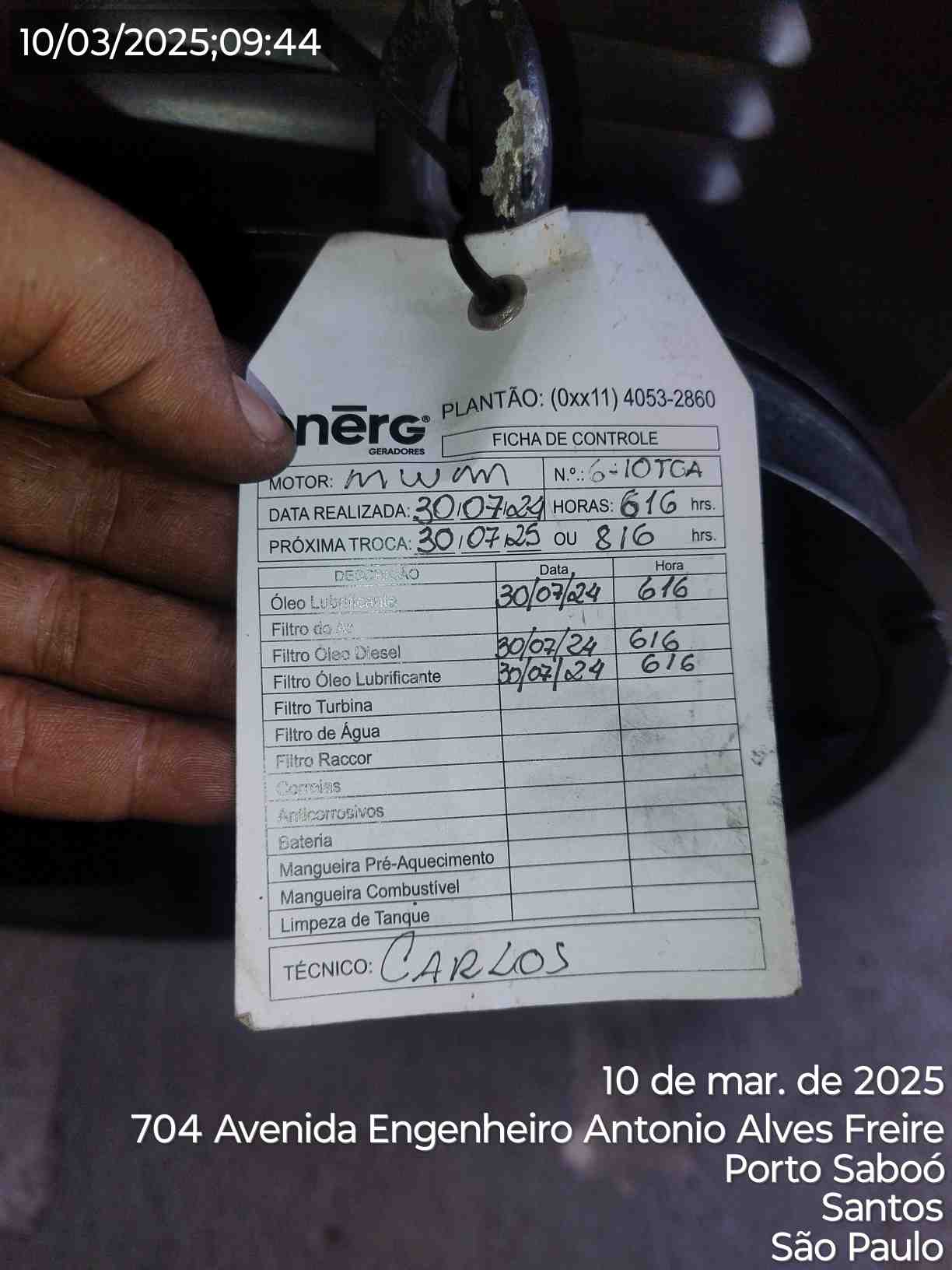

Foto Opcional (Óleo Lubrificante) - Ok
|
||||
|

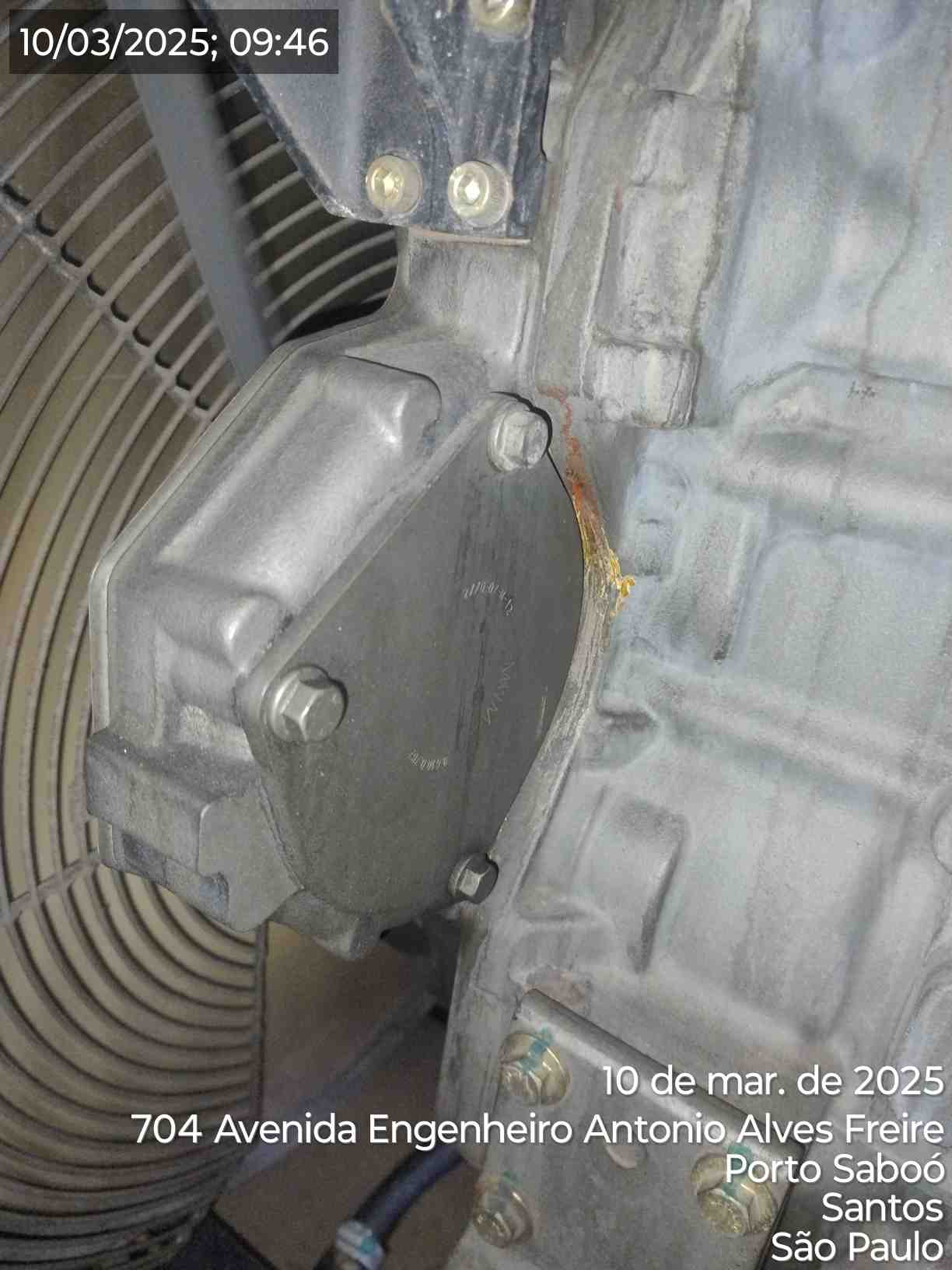

Foto Depois (Bomba d'água) - NOk
|

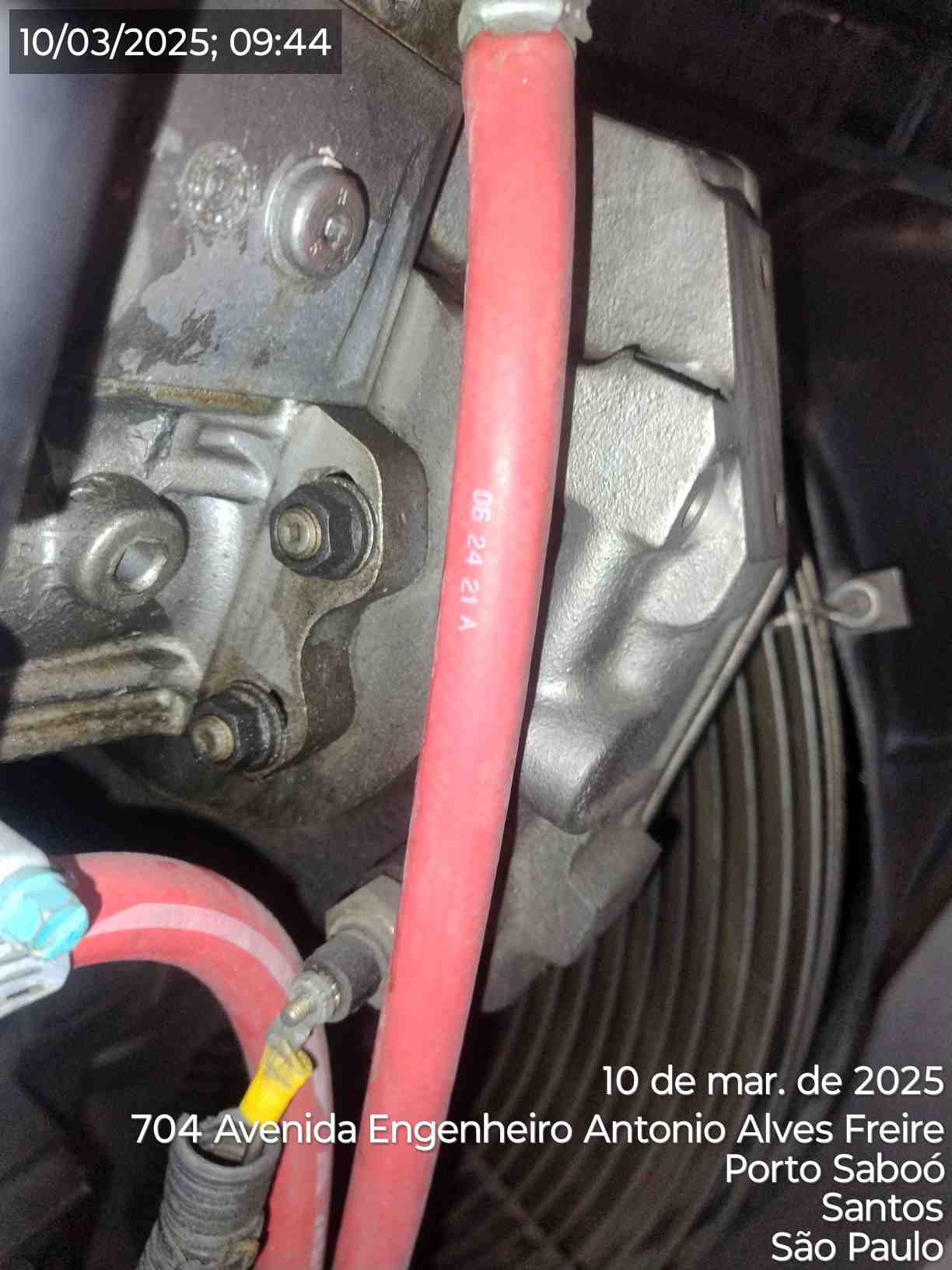

Foto Depois (Mangueiras (Condições e Reaperto)) - NOk
|
||||
|
Foto Opcional (Bateria) - Ok
|

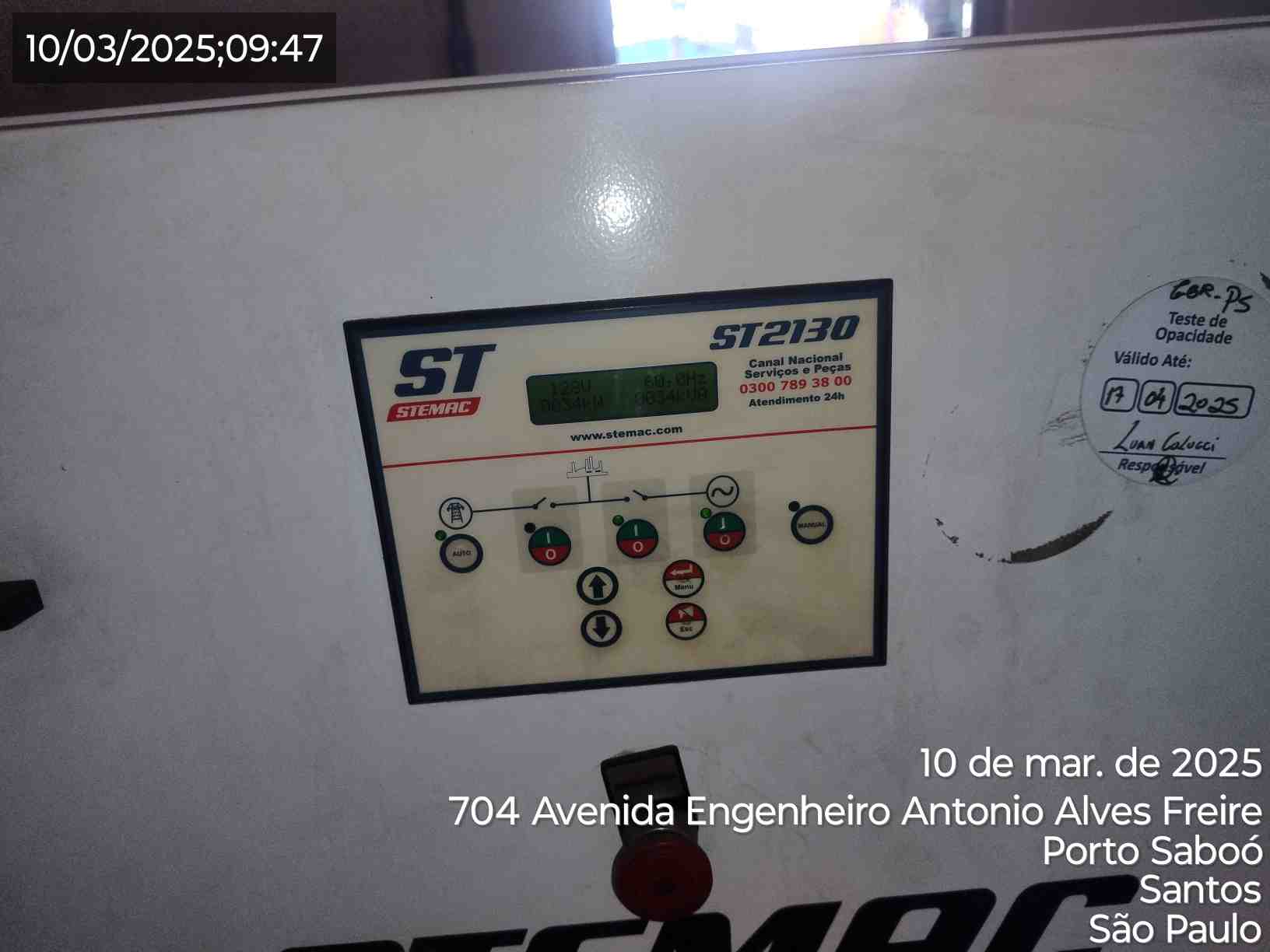

Foto Depois (USCA (Aparência, Conexões, Bornes, etc.)) - NOk
|
||||
|
Foto Opcional (Funcionamento do QTA/QTM) - Ok
|
|||||
