ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA N° 341633
DADOS DO CLIENTE
Nr Ordem de Serviço 377878 Nr Solicitação 341633 Código Cliente 10804 CNPJ 06975199000150
Cliente TELEPERFORMANCE CRM S/A. Unidade TELEPERFORMANCE - LAPA Área/Departamento
Contato RAUL / THAIS / HUMBERTO / FELIPPE telefone 11 975174629 / 11 98369-3932 / 11 96081-7941 e-Mail raul.delgado@verzani.com.br,marta.migliorini@verzani.com.br,gerencia.manutencao@teleperformance.com.br,felippe.pacheco@verzani.com.br
Endereço Atendimento TELEPERFORMANCE - LAPA, Werner Siemens, 111, - Lapa - São Paulo - SP - Região 20
Possui Contrato SIM Tipo de Contrato COM PEÇAS E COM TELEMETRIA Trabalha em Horário de Ponta Stand-By
Contrato MENSAL Técnico Última Preventiva N1 Data Última Preventiva 02/12/2024
DADOS DO EQUIPAMENTO
Nr Equipamento: GMG 06 Tipo de Equipamento: Grupo Gerador Fabricante: SOTREQ
Ano de Fabricação: 2006 Tensão: 380V Fator de Potência: Potência Elétrica: 400
Potência Kva: 500 Corrente (A): 760 Frequencia: 60 Horímetro Antes: 349.0
Motor: SCANIA Modelo Motor: DC12 Número Motor: 8709147
Alternador: WEG Modelo Alternador: GTA315 Número Alternador: 161456
Usca Modelo: INTELILITE AMF 25 Painel de Controle: COMAP Horímetro Depois: 359.0
O GMG possui Telemetria Energ? SIM: ( X ) NÃO: ( )
Sim Não
Modem telemetria ligado (led power on) V
Modem telemetria com sinal de antena V
Modem telemetria com comunicação modbus V
Indicação correta de status na web/telemetria V
Indicação correta de alarmes na web/telemetria V
Fotos Telemetria GMG

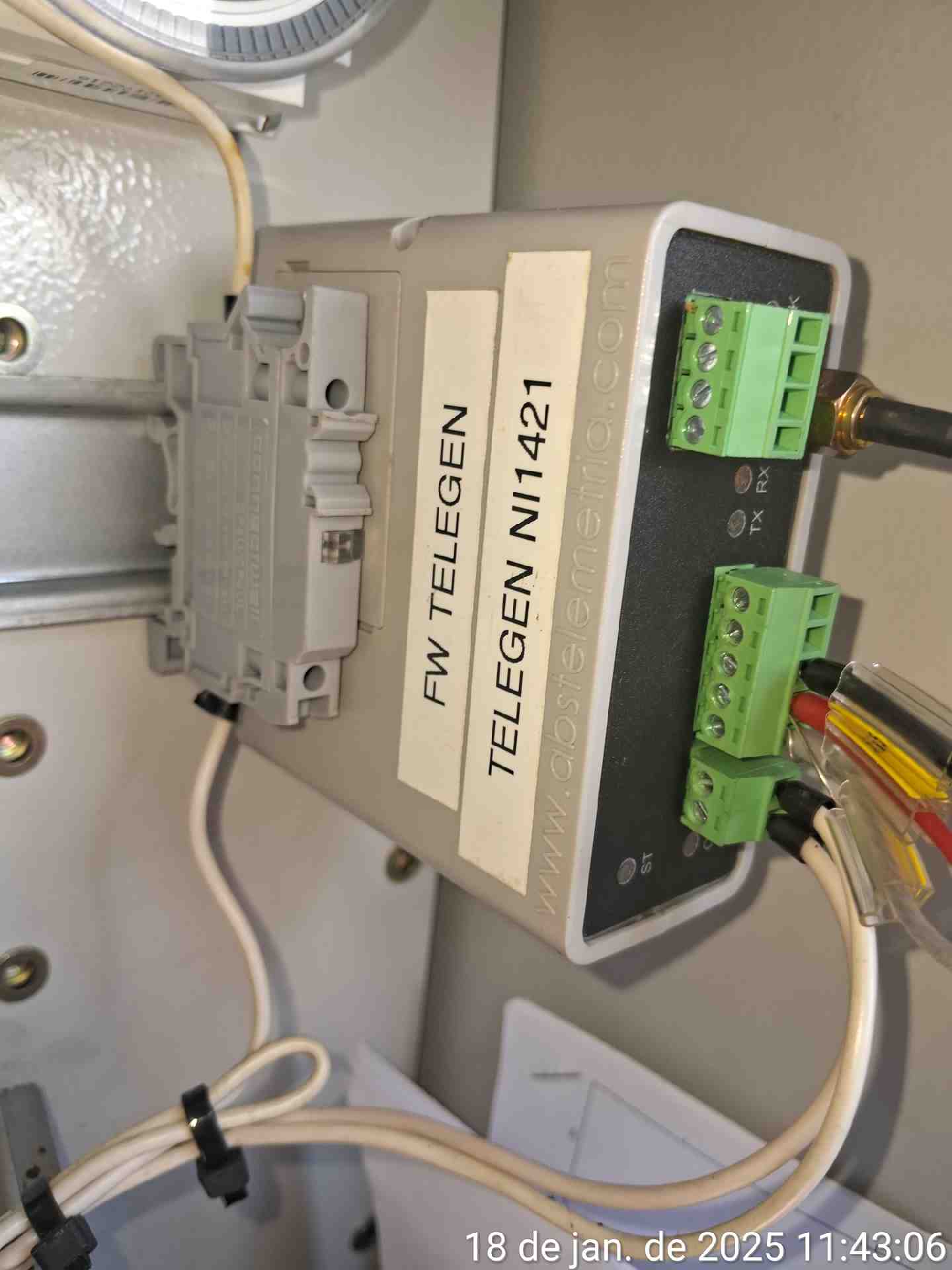

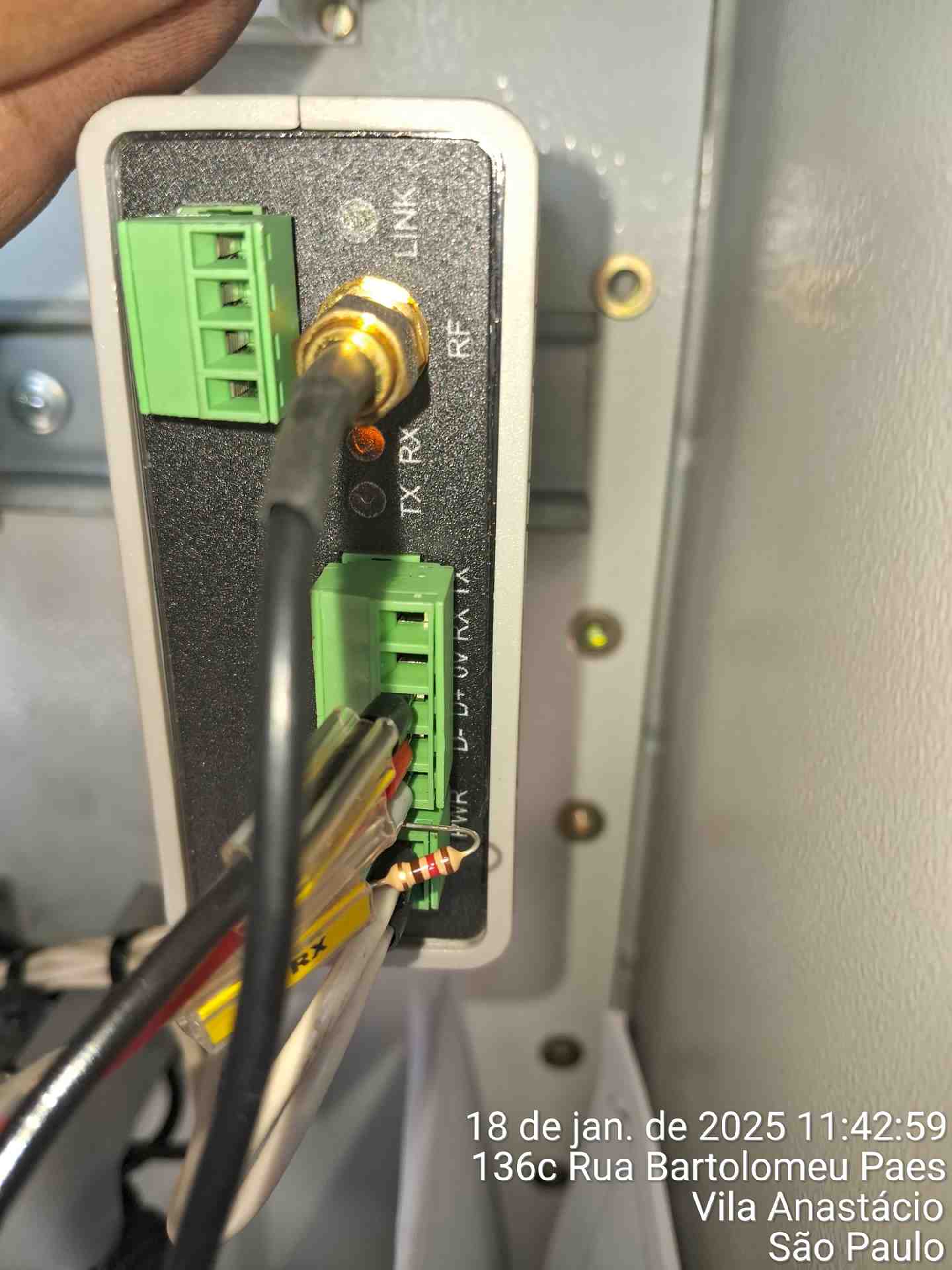

Foto do modem 1

Foto do modem 2


Foto da antena
DEMONSTRATIVO DE MÃO DE OBRA
Técnico Data Km Início Deslocamento Km Chegada Cliente Hora Início Atividade Hora Término Atividade Próximo Destino Km Chegada Destino
Roberto Ricciardi Filho 18/01/2025 18/01/2025 06:49
0.00 KMs 		18/01/2025 07:15
18/01/2025 07:15 18/01/2025 12:45 Próximo Cliente
ESCOPO DOS SERVIÇOS
PEDIDOS EM ABERTOS
Pedido Quantidade Realizado Justificativa
DESCRIÇÃO DOS PEDIDOS
VERIFICAÇÕES
Antes Depois
MOTOR OK NOK OK NOK Observação
Motor necessita de lavagem V V Verificado
Óleo Lubrificante V V Verificado
Filtro de óleo lubrificante V V Verificado
Sistema de Lubrificação V V Verificado
Radiador V V Verificado
Combustível V V Verificado
Filtro de óleo combustível V V Verificado
Filtro Coalecente (Raccor) V V Verificado
Tanque de Combustível V V Verificado
Sistema de injeção V V Verificado
Bomba d'água V V Verificado
Filtro de ar V V Verificado
Abraçadeiras (Condições e Reaperto) V V Verificado
Mangueiras (Condições e Reaperto) V V Verificado
Funcionamento das turbinas V V Verificado
Cabeçotes V V Verificado
Válvulas V V Verificado
Correias V V Verificado
Suportes do motor (Coxins) V V Verificado
Escapamento V V Verificado
Alternador da Bateria V V Verificado
Bateria X V Resolvido
Motor Partida V V Verificado
Sistema de Pré Aquecimento V V Verificado
Sistema de desumidificação N/A N/A
Chicote do Motor V V Verificado
Sensores do motor V V Verificado
Antes Depois
GERADOR OK NOK OK NOK Observação
Reaperto da Baseta do Gerador V V Verificado
Limpeza do Gerador V V Verificado
Isolação do Gerador V V Verificado
Ponte de Diodo verificada V V Verificado
Fiação do Regulador de Tensão reapertada. V V Verificado
Coxinho do Regulador de Tensão V V Verificado
Verificação do TC V V Verificado
Bobina Auxiliar Gerador / Regulador de Tensão V V Verificado
Antes Depois
USCA/QTA (FISÍCO/ESTADO) OK NOK OK NOK Observação
Estado e Limpeza do Painel V V Verificado
Identificações do painel V V Verificado
Medidores painel (Voltimetro, Amperimetro, etc.) V V Verificado
Componentes frontais do painel (Chaves, Botões, etc.) V V Verificado
Componentes internos do painel (Bornes, reles, etc.) V V Verificado
Conexões elétricas (Estado das ligações comando) V V Verificado
Proteções de surto/ Aterramento V V Verificado
Carregador de Bateria V V Verificado
Regulador de Tensão V V Verificado
Regulador de Velocidade V V Verificado
Contator/Disjuntor V V Verificado
Bobinas do Disjuntor V V Verificado
USCA (Aparência, Conexões, Bornes, etc.) V V Verificado
Antes Depois
USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) OK NOK OK NOK Observação
Funcionamento do QTA/QTM V V Verificado
Funcionamento USCA V V Verificado
Alarmes V V Verificado
Comando Pré Aquecimento V V Verificado
Sensor de Pressão do Óleo V V Verificado
Testes dos alarmes externos do GMG com NOC V V Verificado
Antes Depois
SALA DO GERADOR OK NOK OK NOK Observação
Estado da sala N/A N/A
Estado do equipamento V V Verificado
Estado da Entrada e Saída de Ar V V Verificado
TESTE DE OPERAÇÃO DO GRUPO GERADOR
Item Unid. Refer. Faixa ideal Com Carga
GMG
Tensão Fase R Volt (V) 380V + ou - 5% 379.0
Tensão Fase S Volt (V) 380V + ou - 5% 380.0
Tensão Fase T Volt (V) 380V + ou - 5% 381.0
Rede
Tensão Fase R Volt (V) + ou - 5% 0.0
Tensão Fase S Volt (V) + ou - 5% 0.0
Tensão Fase T Volt (V) + ou - 5% 0.0
CORRENTE
Fase R Amp + ou 30 a 100% 65.0
Fase S Amp + ou 30 a 100% 53.0
Fase T Amp + ou 30 a 100% 51.0
Tensão da Bateria com Carregador Ligado Volt (V) 12Vcc ou 24Vcc +110% a 115% 26.4
Tensão da Bateria com Carregador Desligado Volt (V) 12Vcc ou 24Vcc Acima de 103% 26.1
Tensão da Bateria no Instante da Partida Volt (V) 12Vcc ou 24Vcc Acima de 75% 21.4
Tensão do Alternador de Baterias em Carga Volt (V) 12Vcc ou 24Vcc +110% a 119% 28.6
Frequencia Hz 60 + ou - 5% 59.9
Potência KVA 330 0% a 100% 25.0
Potência Reativa KVAr 198 Maximo 60% Carga (Indutivo) 1.0
Potência Elétrica KW 264 30 a 100% 25.0
Fator de Potência cos 0,8 0,8 a 1,0 0.9
Temperatura °C 70 a 90 70°C a 85°C 74.0
Pressão Óleo bar 2 a 8 2 bar a 8 bar 5.7
Consumo Combustível L/H 66 0.0
Temperatura Admissão °C 25 25.0
Pré Aquecimento °C 40C° a 55C° 52.0
STATUS
Funcionamento Status Observação
data_hora_iniciado
Operacional Automático
Horário de Ponta NÃO
Sistema de Paralelismo OK
Sistema de Rampa N/A
Proteções Motor
Proteções Motor - Baixa Pressão Óleo OK
Proteções Motor - Alta Temperatura OK
Proteções Motor - Ruídos ou Vibrações Anormais OK
Proteções Gerador
Tensão OK
Frequência OK
Nível do Tanque de Diesel (Status) 35% necessário abastecimento
Tempo das Operações
Falta de Rede (Segundos) 5
Assumir Carga (Segundos) 7
Retorno de Rede (Segundos) 180
Resfriamento do Gerador (Segundos) 180
FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( X ) NÃO ( )
Conforme análise de densidade efetuada em sua manutenção preventiva periódica, nesta data 18/01/2025.
Acusamos que o equipamento acima encontra-se: (X) dentro ( ) fora dos padrões de Emissão de Fumaça Pretas e poluentes conforme normas estabelecidas no artigo 32 do Decreto Estadual n.º 8.468/76 da Escala de Ringelmann.


Densidade: 20%
FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS)


Foto Antes (Óleo Lubrificante) - OK

Foto Antes (Bateria) - NOK


Foto Opcional (Estado e Limpeza do Painel) - Ok

Foto Opcional (Funcionamento USCA) - Ok

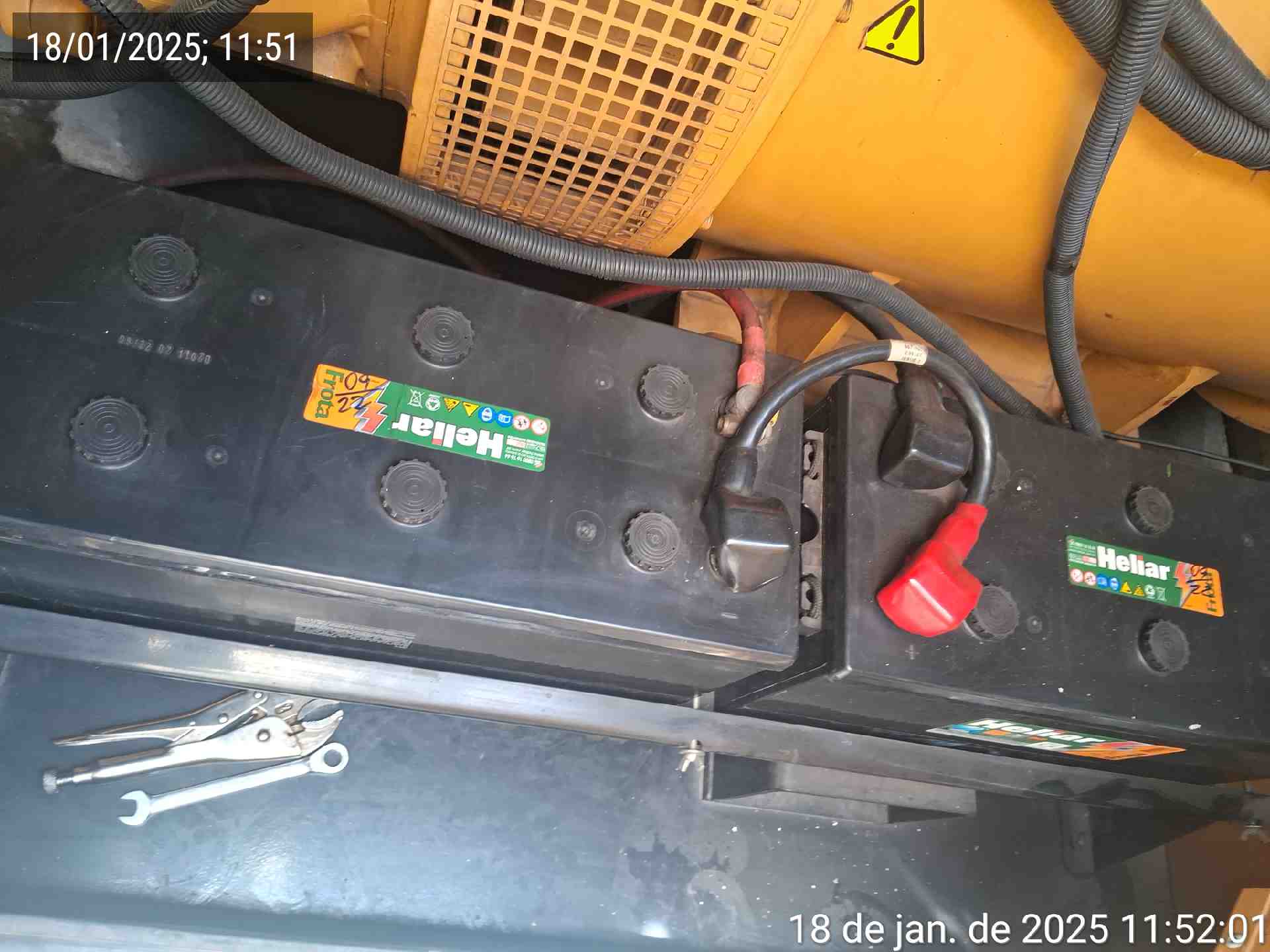

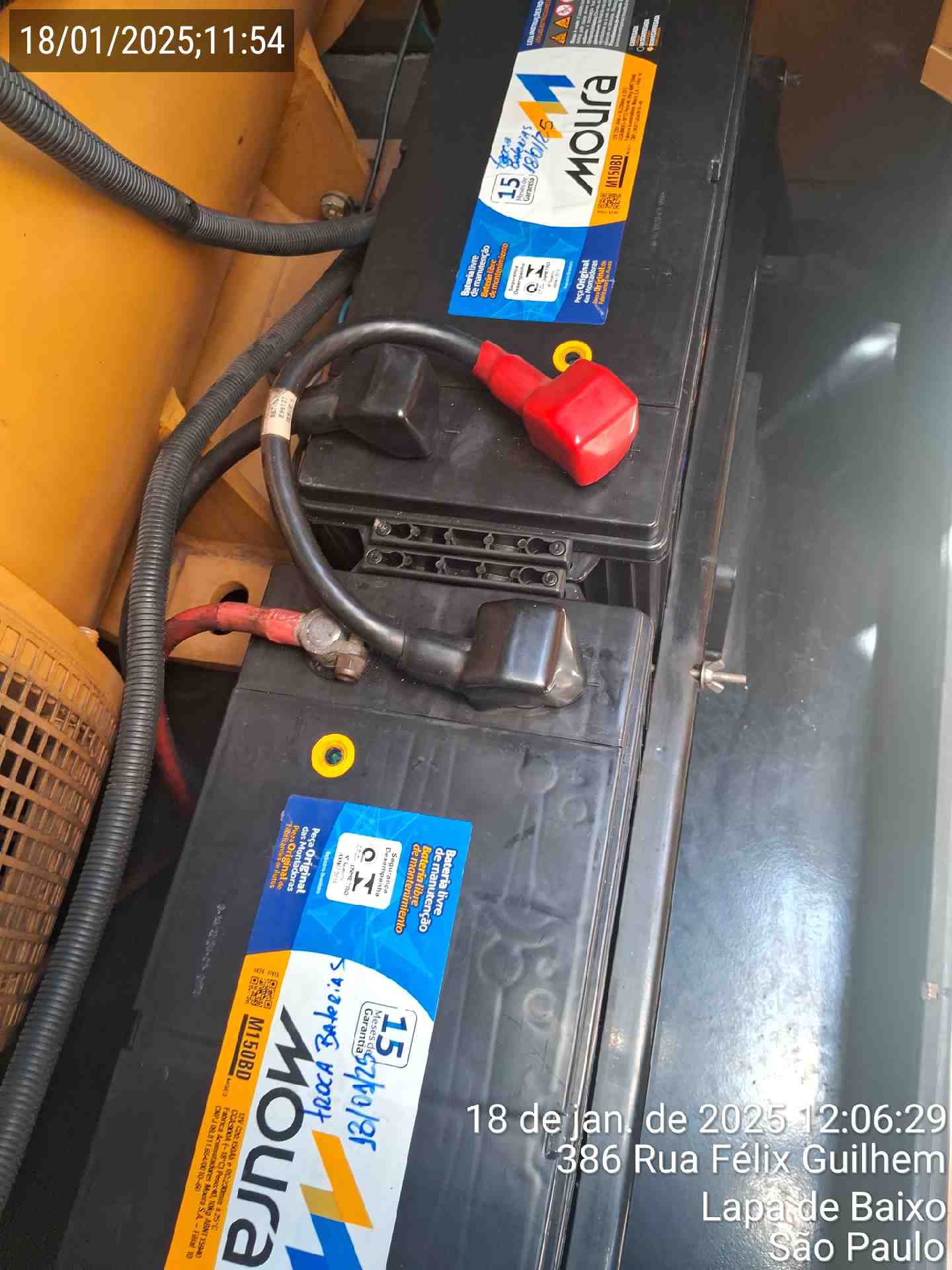

Foto Opcional (Bateria) - Ok
RELATÓRIO FOTOGRÁFICO

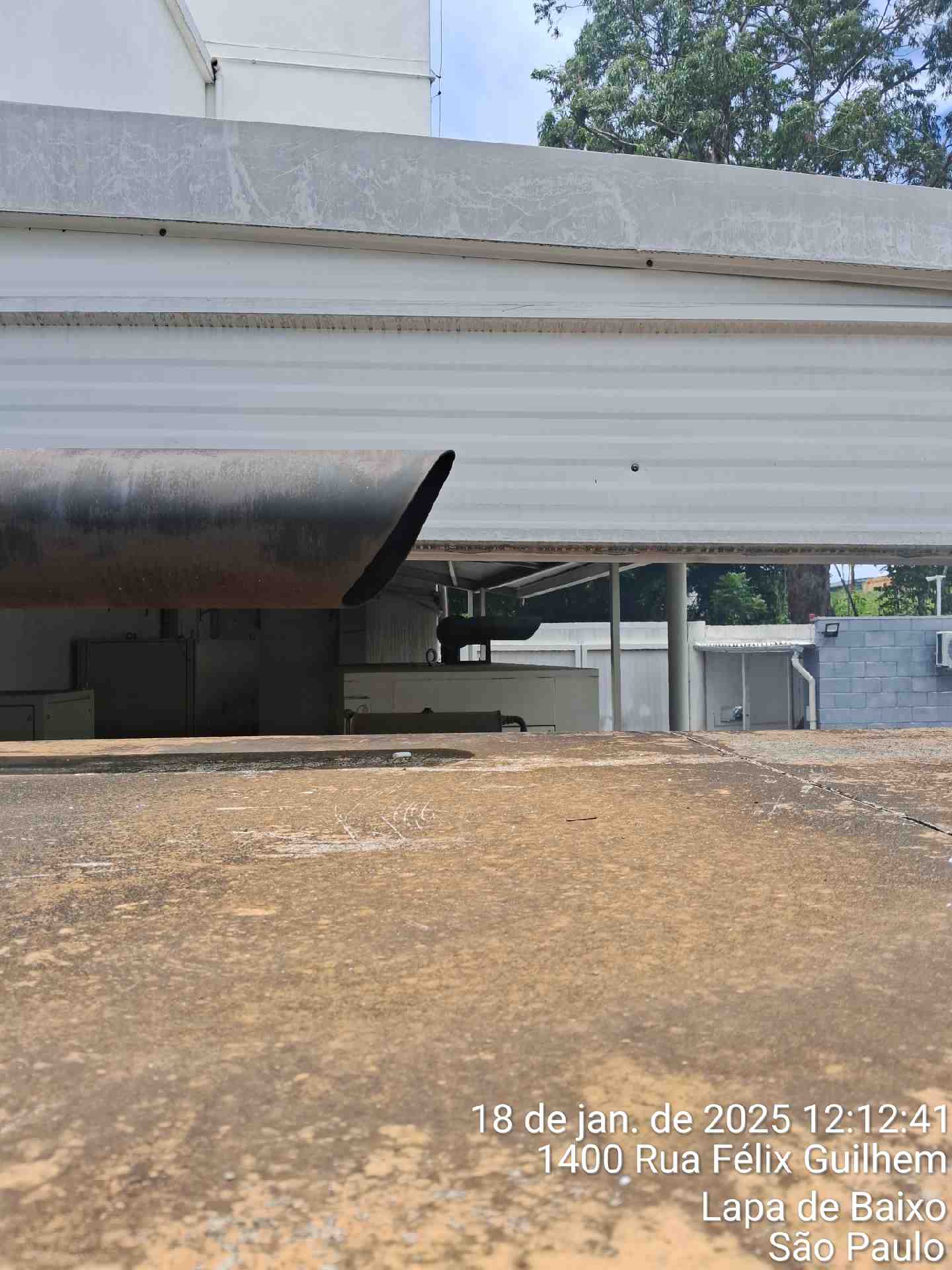

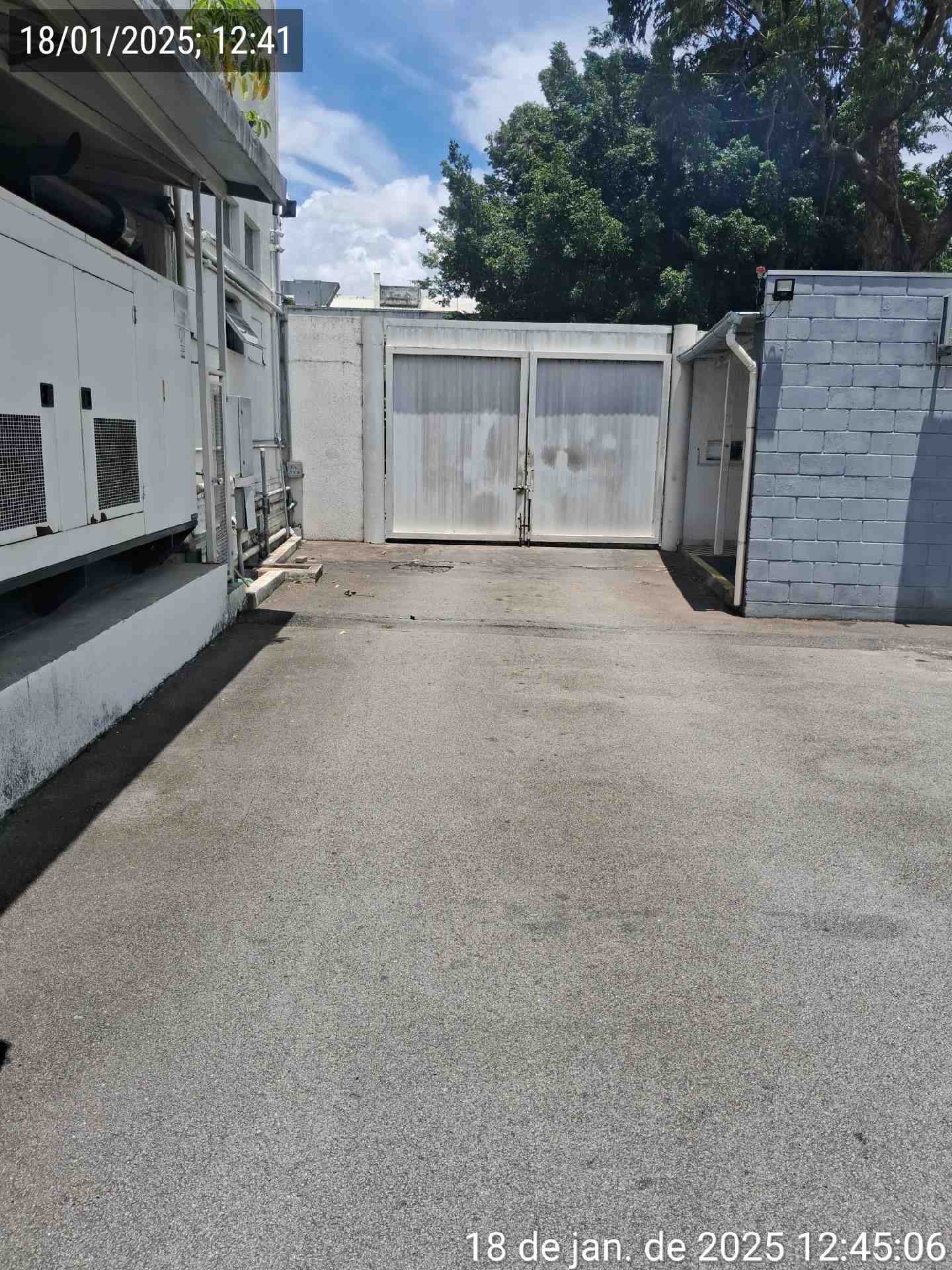

Fachada Cliente


Placa Identificação

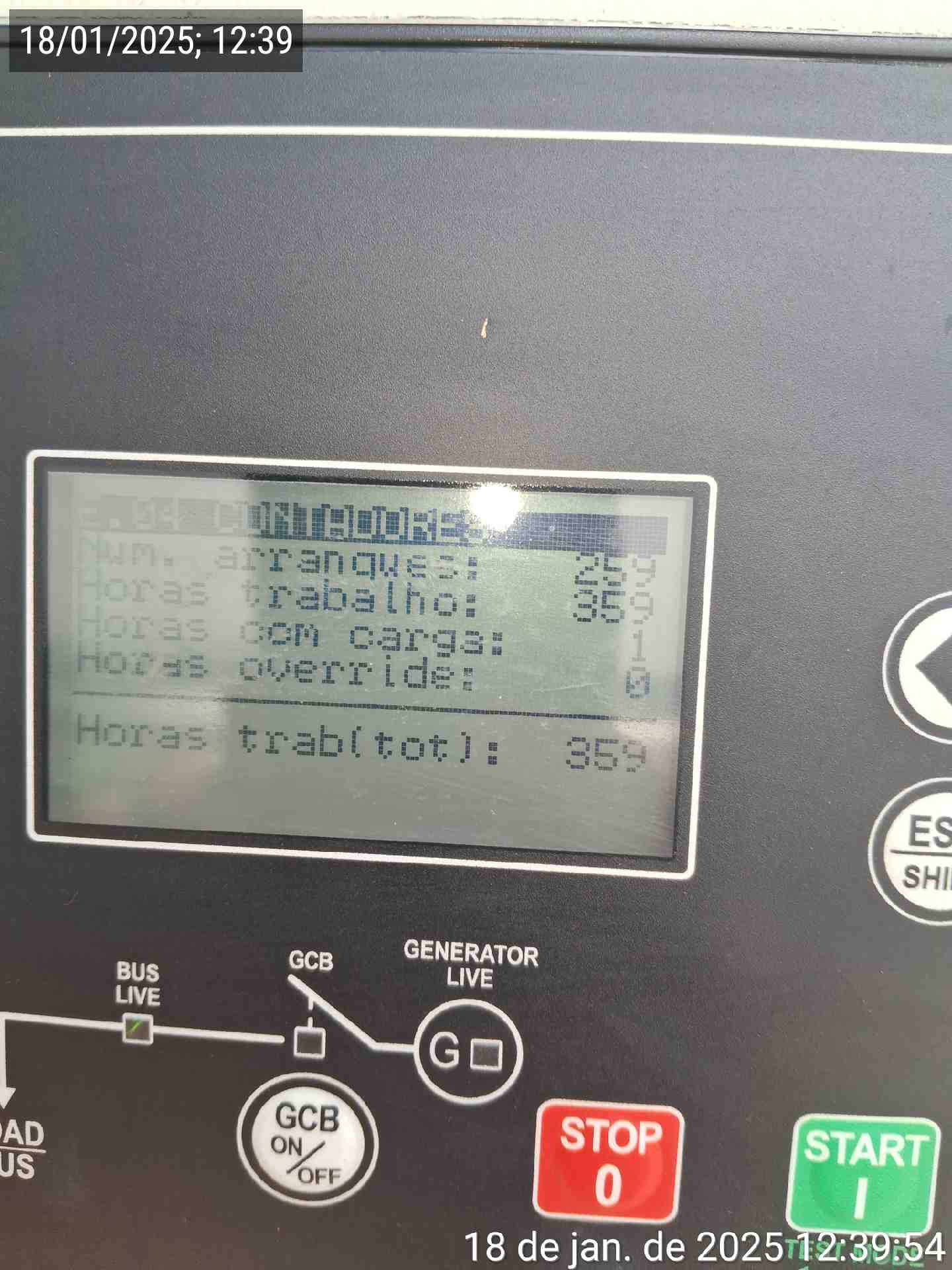

Foto Horímetro Término Serviços

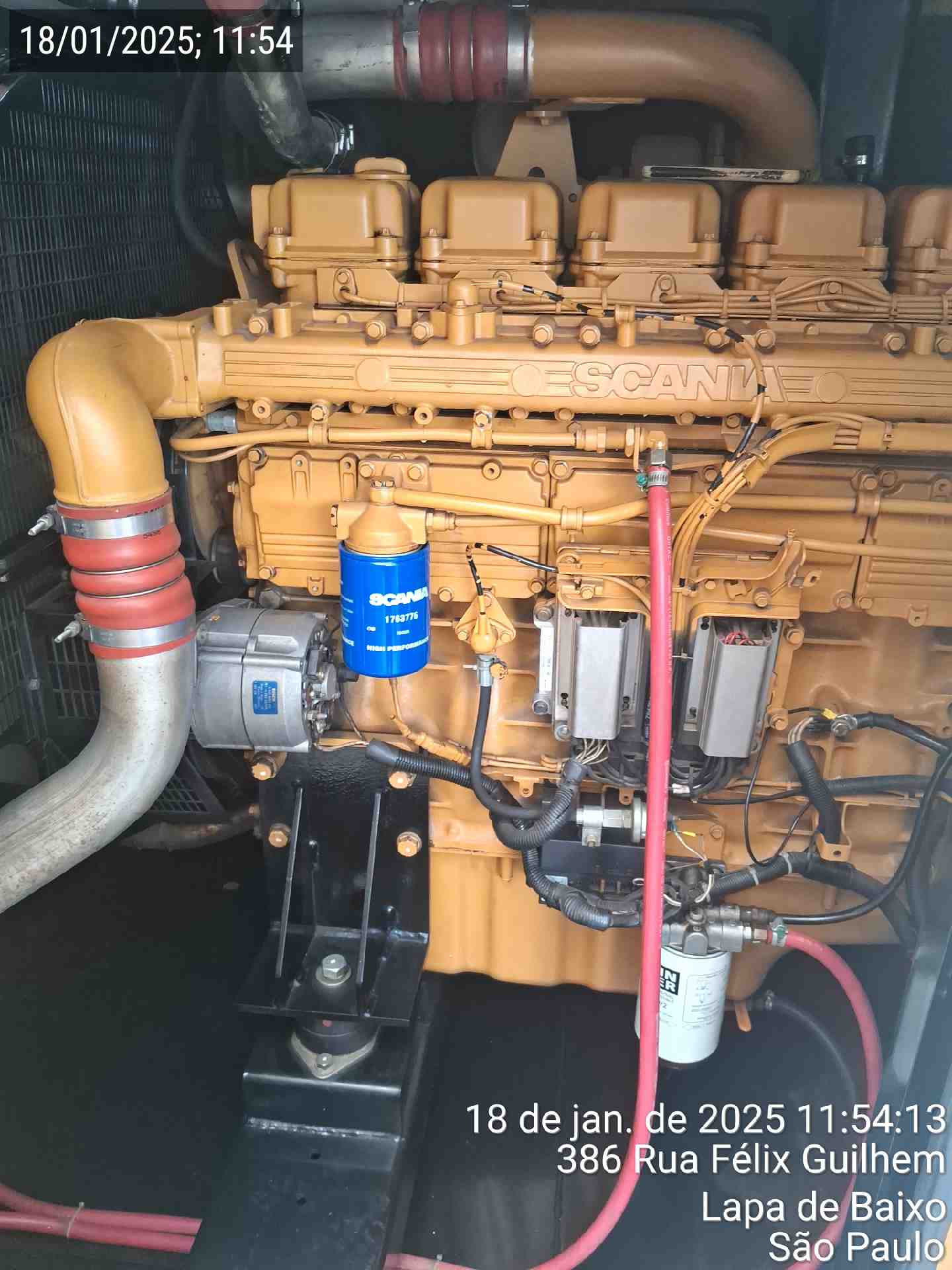

Foto Antes (Motor)


Foto Depois (Motor)

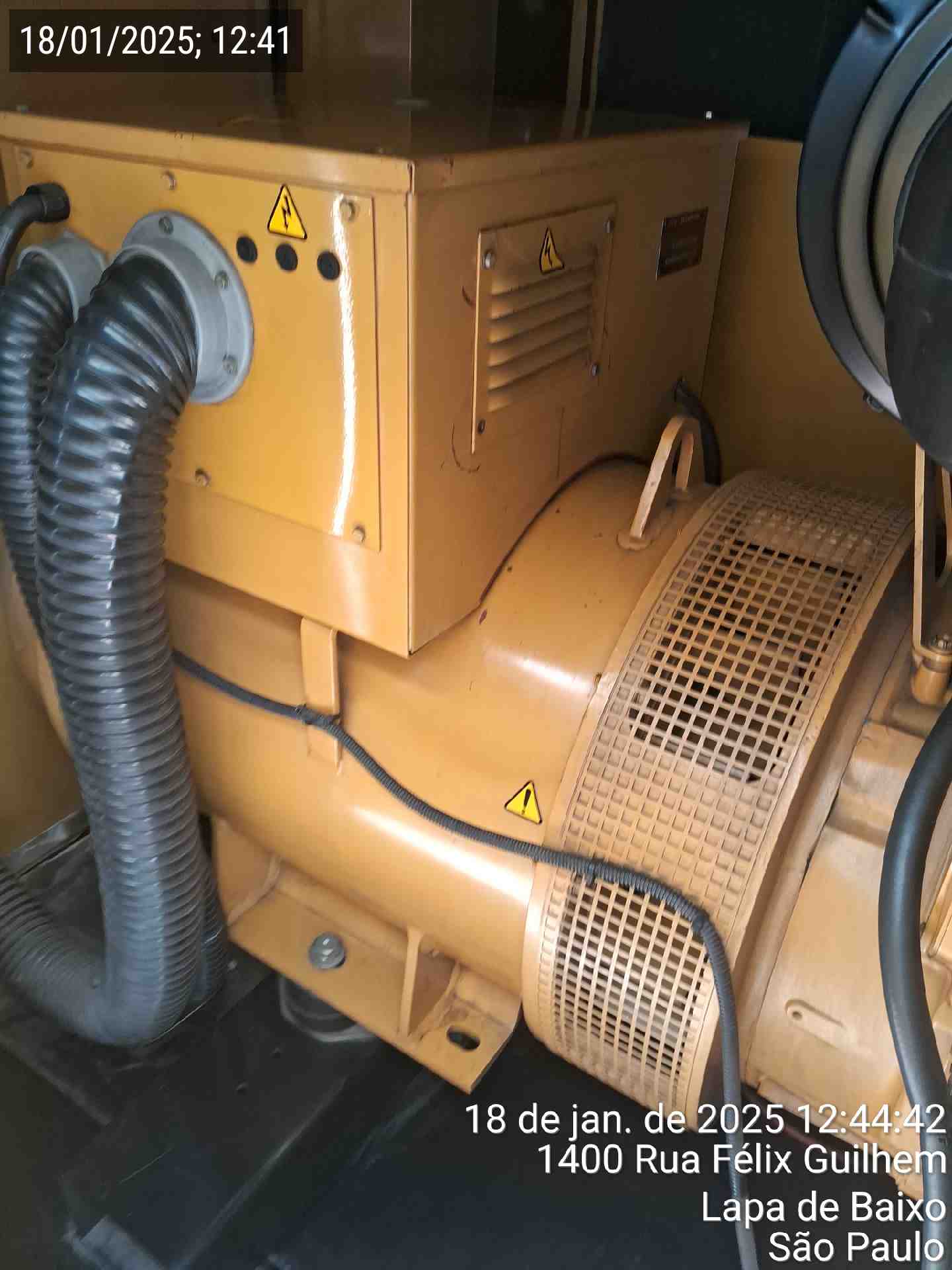

Alternador Antes


Alternador Depois

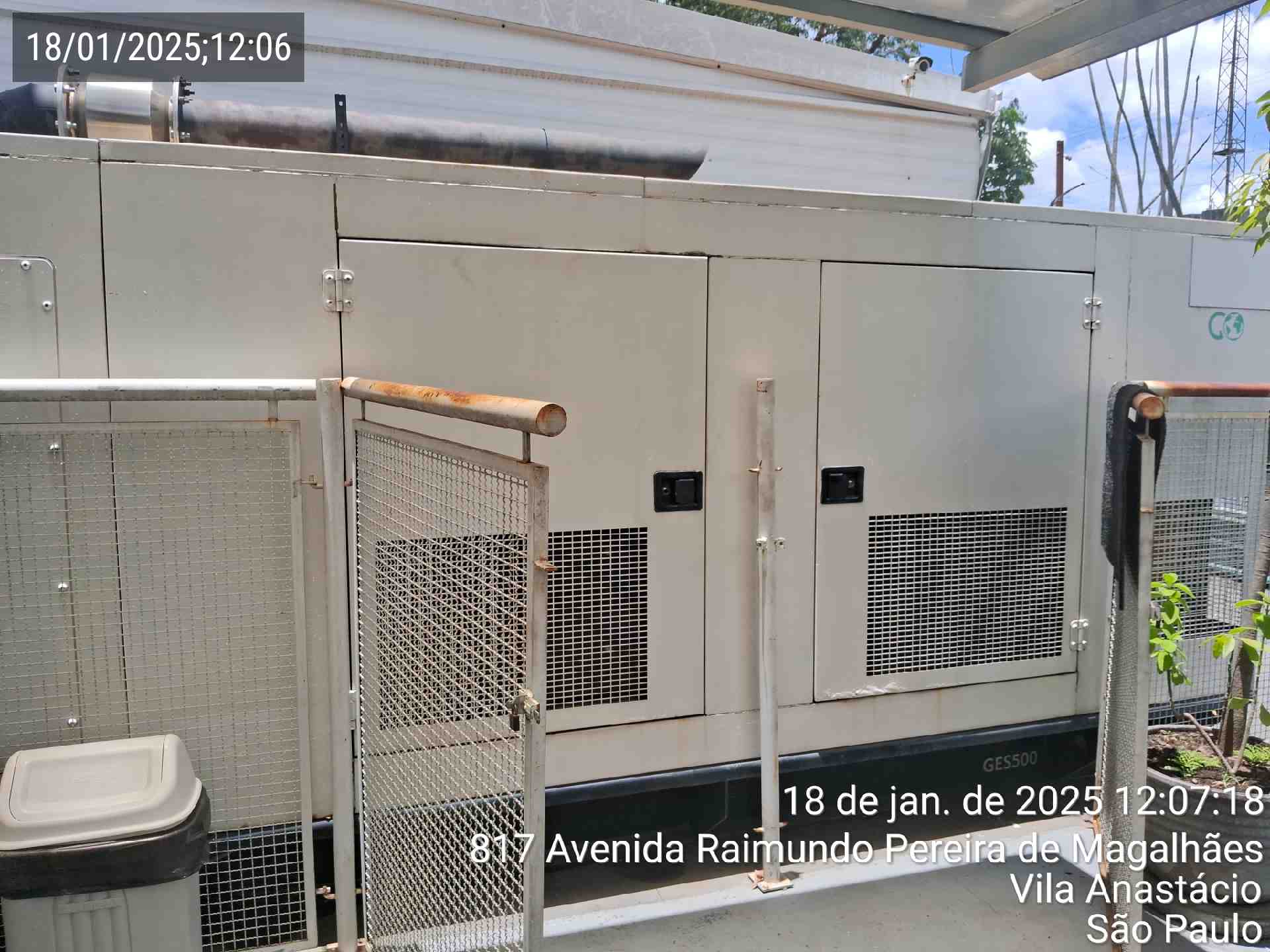

Foto Antes (GMG)


Foto Depois (GMG)

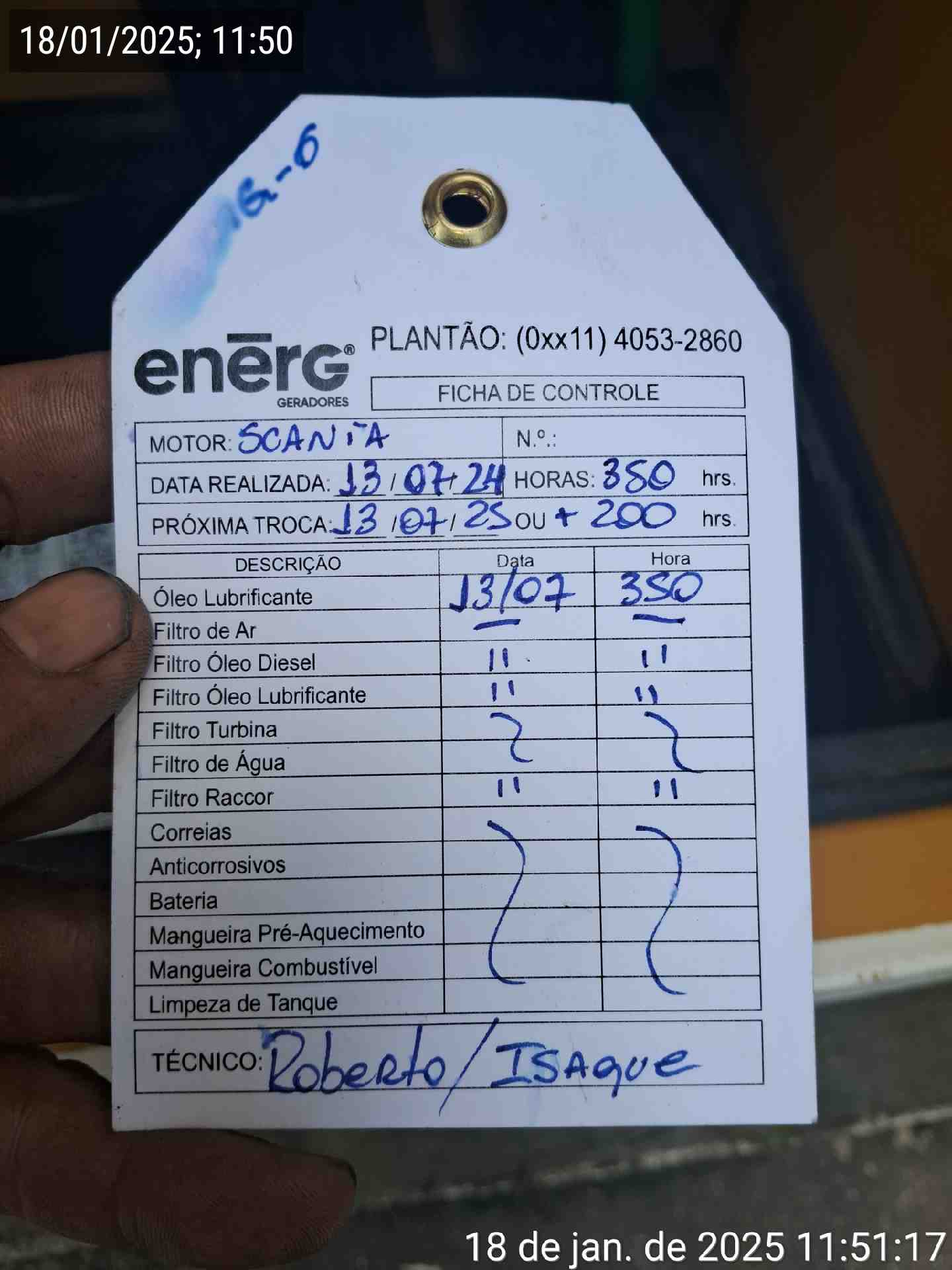

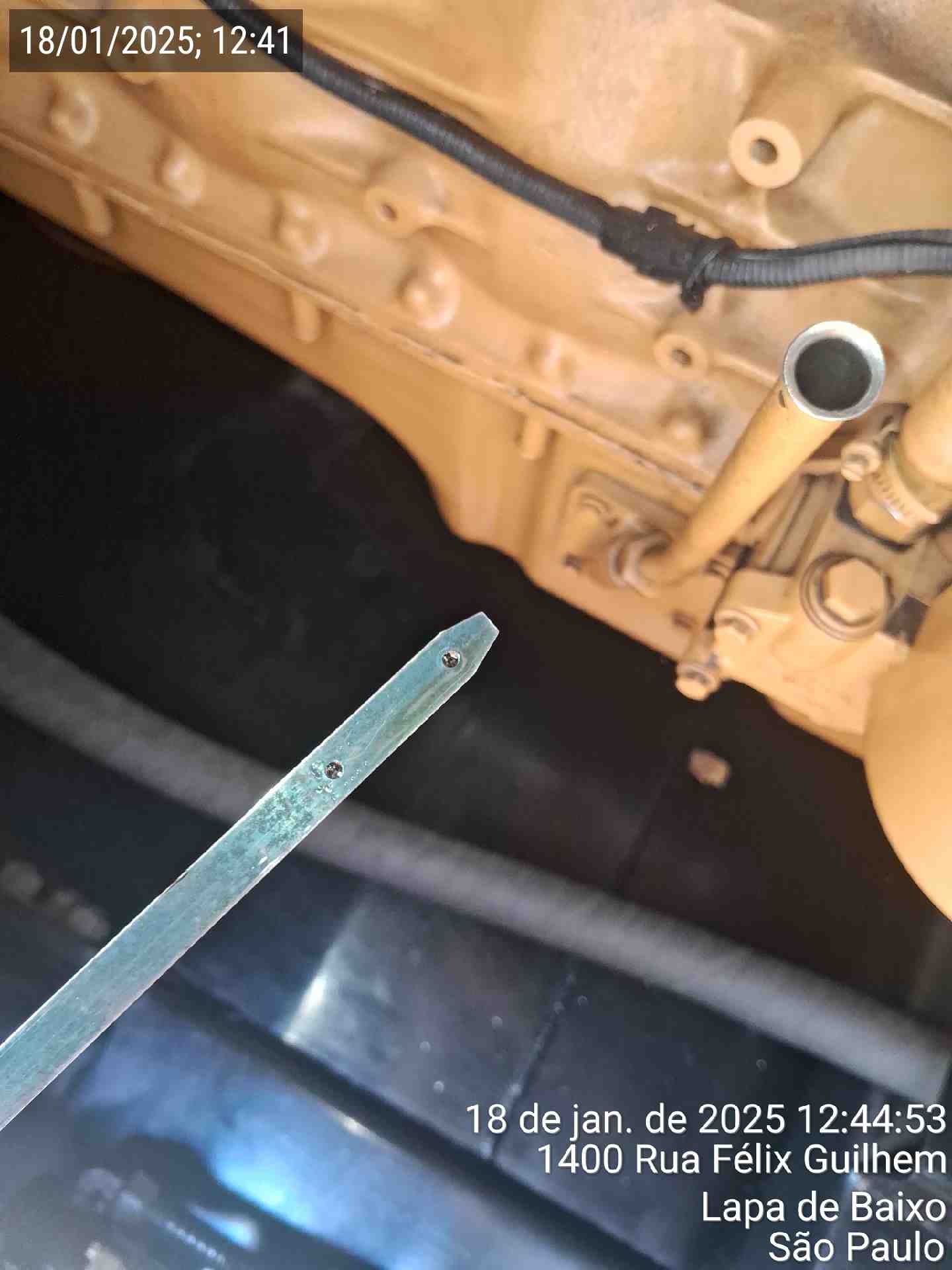

Nível de Óleo Lubrificante


Nível Água Radiador


Painel de Comando Frente

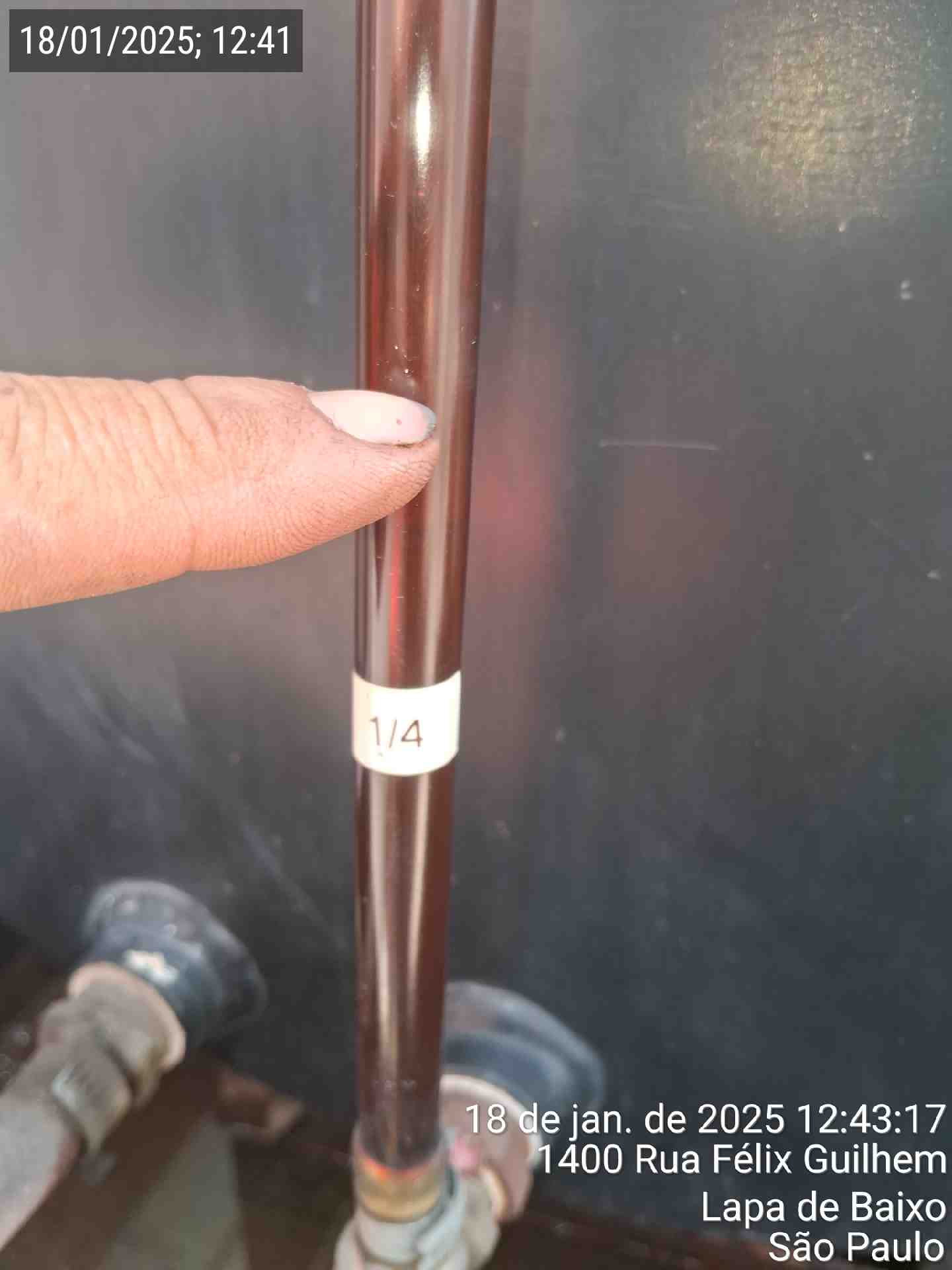

Nível de Combustível
RELATÓRIO DE OBSERVAÇÕES
Executado manutenção preventiva mensal com troca de baterias de 150ah sendo duas, realizado reapertos e limpeza do gmg, baseta e painel. Realizado testes com carga por 30 minutos obtendo resultados satisfatórios. Sem observação.
FINALIZAÇÃO
Observação (Cliente):
Observação (Técnico):
CLIENTE:

Messias 		TÉCNICO:

Roberto Ricciardi Filho
