ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA | N° 258382 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 154872 | Nr Solicitação 258382 | Código Cliente 4547 | CNPJ 58160789000128 |
| Cliente BANCO SAFRA S A | Unidade HARVEL | Área/Departamento NA | |
| Contato MAURO | telefone 3175-7891// 3175-7883// 3175-8810 | e-Mail mauro.bige@safra.com.br | |
| Endereço Atendimento HARVEL, RUA DA CONSOLAÇÃO, 1875, - CONSOLAÇÃO - SÃO PAULO - SP - 01302001 | Região 3 | ||
| Possui Contrato SIM | Tipo de Contrato SEM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Contrato MENSAL | Técnico Última Preventiva Cristiano Ferreira | Data Última Preventiva | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: GMG 03 | Tipo de Equipamento: Grupo Gerador | Fabricante: STEMAC | |
| Ano de Fabricação: 1983 | Tensão: 220V | Fator de Potência: 0.8 | Potência Elétrica: 260 |
| Potência Kva: 325 | Corrente (A): 850 | Frequencia: 60 | Horímetro Antes: 1878.0 |
| Motor: CUMMINS | Modelo Motor: NT855-G2 | Número Motor: 30113866 | |
| Alternador: NEGRINI | Modelo Alternador: ATE | Número Alternador: 23079 | |
| Usca Modelo: | Painel de Controle: STEMAC | Horímetro Depois: 1842000.0 | |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Daniel da Silva | 08/04/2023 |
08/04/2023 12:49 0.00 KMs |
08/04/2023 12:49 0.0 KMs |
08/04/2023 13:15 | 08/04/2023 16:43 | Casa | KM |
| ESCOPO DOS SERVIÇOS | |||||||
| PEDIDOS EM ABERTOS | |||||
| Pedido | Quantidade | Realizado | Justificativa | ||
| DESCRIÇÃO DOS PEDIDOS |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | V | V | Verificado | ||
| Filtro de óleo lubrificante | V | V | Verificado | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Filtro de óleo combustível | V | V | Verificado | ||
| Filtro Coalecente (Raccor) | V | V | Verificado | ||
| Tanque de Combustível | V | V | Verificado | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | V | Verificado | ||
| Filtro de ar | V | V | Verificado | ||
| Abraçadeiras (Condições e Reaperto) | V | V | Verificado | ||
| Mangueiras (Condições e Reaperto) | V | V | Verificado | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Alternador da Bateria | N/A | N/A | |||
| Bateria | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | X | X | Pendente | ||
| Sistema de desumidificação | V | V | Verificado | ||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| Antes | Depois | ||||
| GERADOR | OK | NOK | OK | NOK | Observação |
| Reaperto da Baseta do Gerador | V | V | Verificado | ||
| Limpeza do Gerador | V | V | Verificado | ||
| Isolação do Gerador | V | V | Verificado | ||
| Ponte de Diodo verificada | V | V | Verificado | ||
| Fiação do Regulador de Tensão reapertada. | V | V | Verificado | ||
| Coxinho do Regulador de Tensão | N/A | N/A | |||
| Verificação do TC | V | V | Verificado | ||
| Bobina Auxiliar Gerador / Regulador de Tensão | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FISÍCO/ESTADO) | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Identificações do painel | V | V | Verificado | ||
| Medidores painel (Voltimetro, Amperimetro, etc.) | V | V | Verificado | ||
| Componentes frontais do painel (Chaves, Botões, etc.) | V | V | Verificado | ||
| Componentes internos do painel (Bornes, reles, etc.) | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Proteções de surto/ Aterramento | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Regulador de Tensão | V | V | Verificado | ||
| Regulador de Velocidade | V | V | Verificado | ||
| Contator/Disjuntor | V | V | Verificado | ||
| Bobinas do Disjuntor | V | V | Verificado | ||
| USCA (Aparência, Conexões, Bornes, etc.) | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) | OK | NOK | OK | NOK | Observação |
| Funcionamento do QTA/QTM | V | V | Verificado | ||
| Funcionamento USCA | V | V | Verificado | ||
| Alarmes | V | V | Verificado | ||
| Comando Pré Aquecimento | V | V | Verificado | ||
| Sensor de Pressão do Óleo | V | V | Verificado | ||
| Testes dos alarmes externos do GMG com NOC | V | V | Verificado | ||
| Antes | Depois | ||||
| SALA DO GERADOR | OK | NOK | OK | NOK | Observação |
| Estado da sala | V | V | Verificado | ||
| Estado do equipamento | V | V | Verificado | ||
| Estado da Entrada e Saída de Ar | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DO GRUPO GERADOR | |||||
| Item | Unid. | Refer. | Faixa ideal | Sem Carga | |
| GMG | |||||
| Tensão Fase R | Volt (V) | 220V | + ou - 5% | 127.0 | |
| Tensão Fase S | Volt (V) | 220V | + ou - 5% | 127.0 | |
| Tensão Fase T | Volt (V) | 220V | + ou - 5% | 127.0 | |
| Rede | |||||
| Tensão Fase R | Volt (V) | + ou - 5% | 126.0 | ||
| Tensão Fase S | Volt (V) | + ou - 5% | 127.0 | ||
| Tensão Fase T | Volt (V) | + ou - 5% | 126.0 | ||
| CORRENTE | |||||
| Fase R | Amp | + ou 30 a 100% | 0.0 | ||
| Fase S | Amp | + ou 30 a 100% | 0.0 | ||
| Fase T | Amp | + ou 30 a 100% | 0.0 | ||
| Tensão da Bateria com Carregador Ligado | Volt (V) | 12Vcc ou 24Vcc | +110% a 115% | 27.4 | |
| Tensão da Bateria com Carregador Desligado | Volt (V) | 12Vcc ou 24Vcc | Acima de 103% | 27.4 | |
| Tensão da Bateria no Instante da Partida | Volt (V) | 12Vcc ou 24Vcc | Acima de 75% | 20.1 | |
| Tensão do Alternador de Baterias em Carga | Volt (V) | 12Vcc ou 24Vcc | +110% a 119% | 27.7 | |
| Frequencia | Hz | 60 | + ou - 5% | 60.0 | |
| Potência | KVA | 330 | 0% a 100% | 0.0 | |
| Potência Reativa | KVAr | 198 | Maximo 60% Carga (Indutivo) | 0.0 | |
| Potência Elétrica | KW | 264 | 30 a 100% | 0.0 | |
| Fator de Potência | cos | 0,8 | 0,8 a 1,0 | 0.0 | |
| Temperatura | °C | 70 a 90 | 70°C a 85°C | 50.0 | |
| Pressão Óleo | bar | 2 a 8 | 2 bar a 8 bar | 5.7 | |
| Consumo Combustível | L/H | 66 | 0.0 | ||
| Temperatura Admissão | °C | 25 | 0.0 | ||
| Pré Aquecimento | °C | 40C° a 55C° | 0.0 | ||
| STATUS | |||||
| Funcionamento | Status | Observação | |||
| data_hora_iniciado | |||||
| Operacional | Automático | ||||
| Horário de Ponta | NÃO | ||||
| Sistema de Paralelismo | N/A | ||||
| Sistema de Rampa | N/A | ||||
| Proteções Motor | |||||
| Proteções Motor - Baixa Pressão Óleo | OK | ||||
| Proteções Motor - Alta Temperatura | OK | ||||
| Proteções Motor - Ruídos ou Vibrações Anormais | OK | ||||
| Proteções Gerador | |||||
| Tensão | OK | ||||
| Frequência | OK | ||||
| Nível do Tanque de Diesel (Status) | 100% | ||||
| Tempo das Operações | |||||
| Falta de Rede (Segundos) | 0 | ||||
| Assumir Carga (Segundos) | 0 | ||||
| Retorno de Rede (Segundos) | 0 | ||||
| Resfriamento do Gerador (Segundos) | 0 | ||||
| FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X ) | |||||
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|
Foto Antes (Motor necessita de lavagem) - OK
|
Foto Antes (Óleo Lubrificante) - OK
|
||||
|

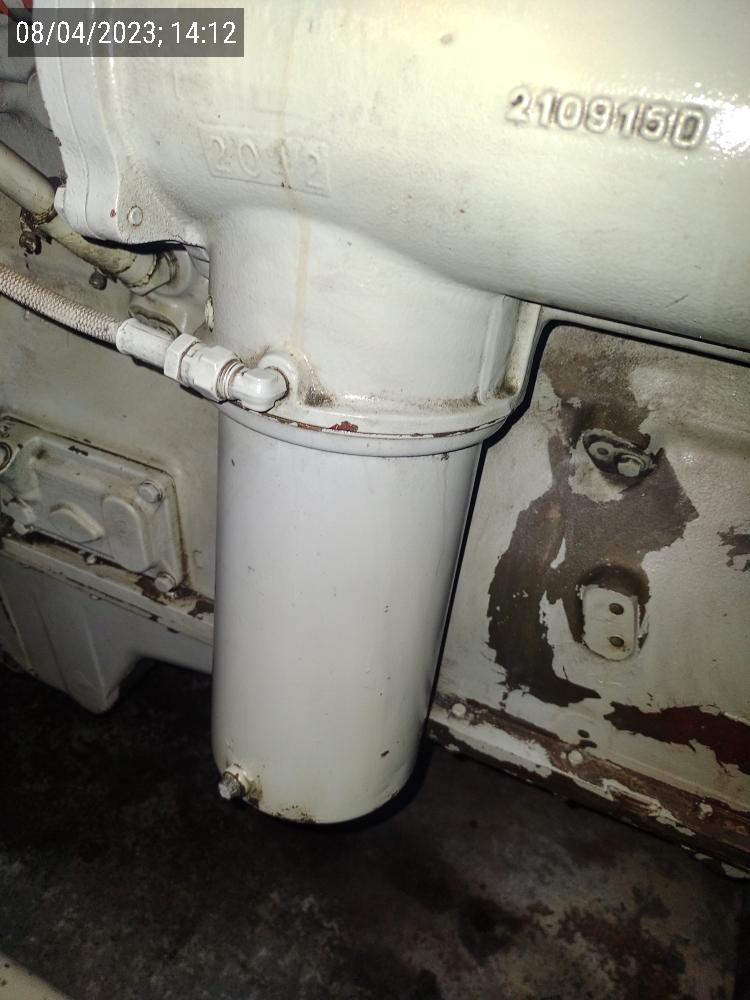

Foto Antes (Filtro de óleo lubrificante) - OK
|

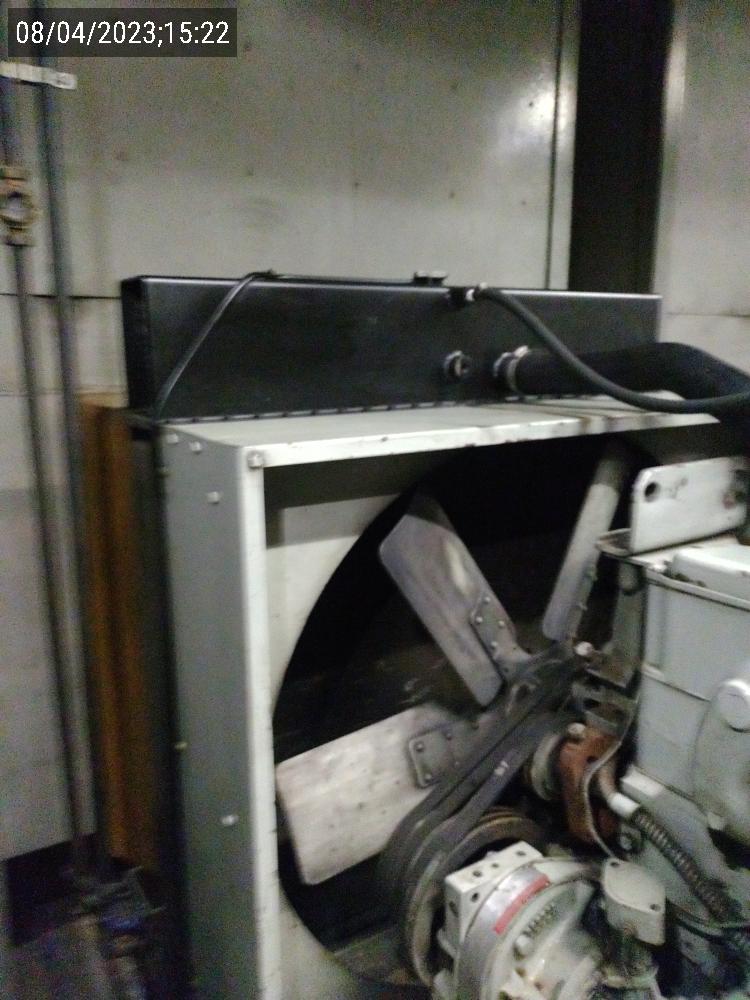

Foto Antes (Radiador) - OK
|
||||
|

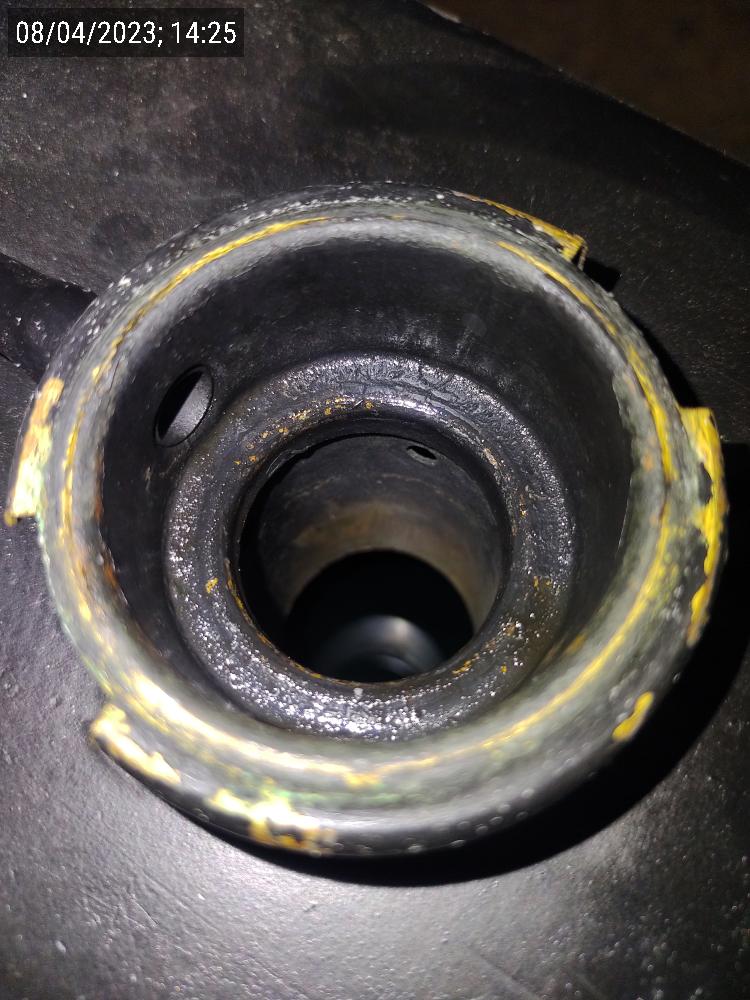

Foto Antes (Nível Água Radiador) - OK
|

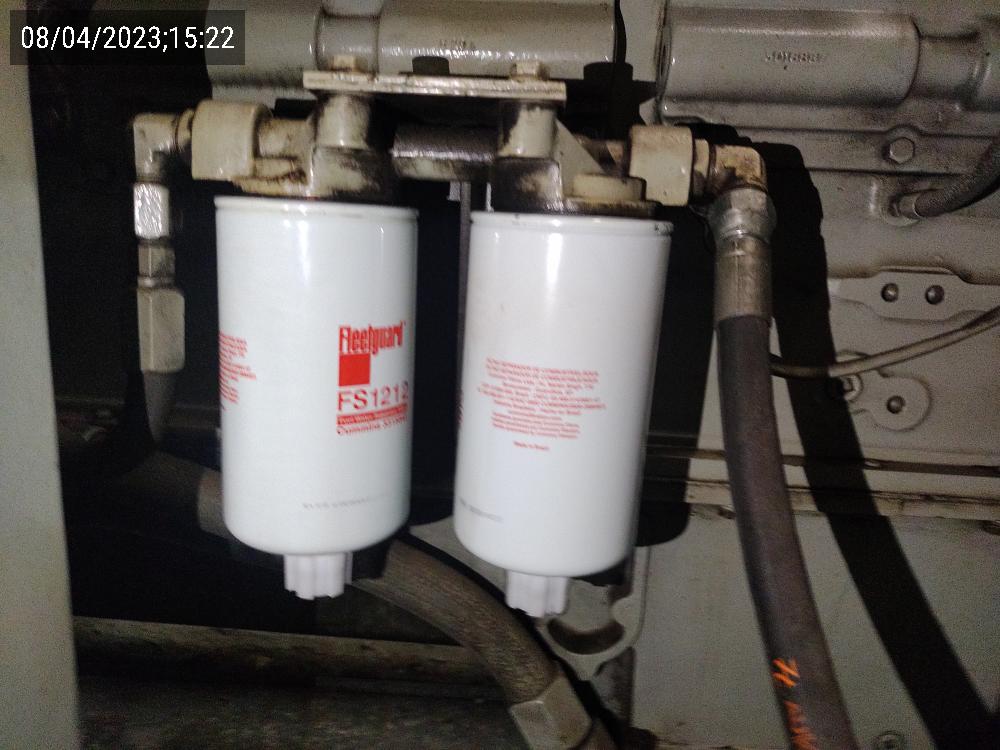

Foto Antes (Filtro de óleo combustível) - OK
|
||||
|
Foto Antes (Sistema de injeção) - OK
|

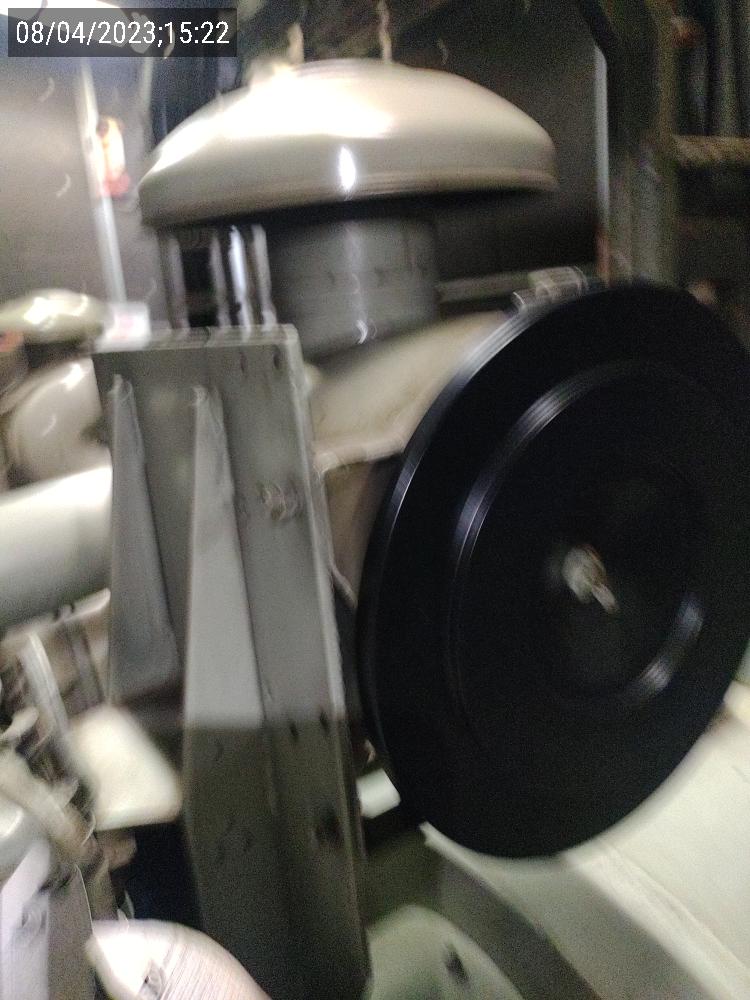

Foto Antes (Filtro de ar) - OK
|
||||
|
Foto Antes (Abraçadeiras (Condições e Reaperto)) - OK
|
Foto Antes (Mangueiras (Condições e Reaperto)) - OK
|
||||
|

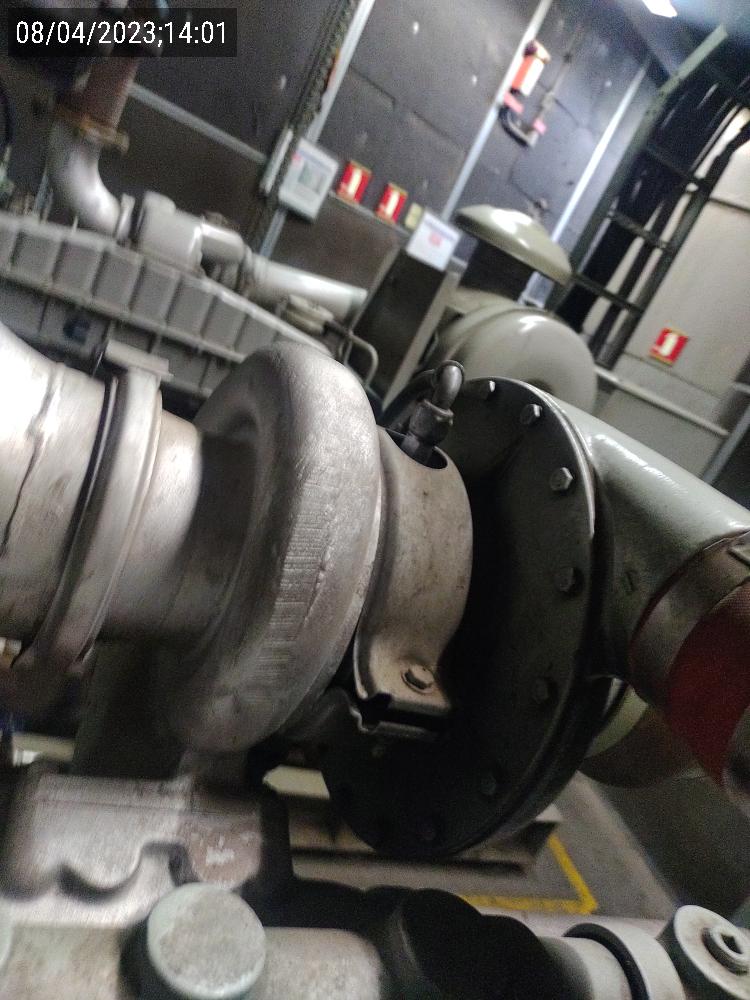

Foto Antes (Funcionamento das turbinas) - OK
|

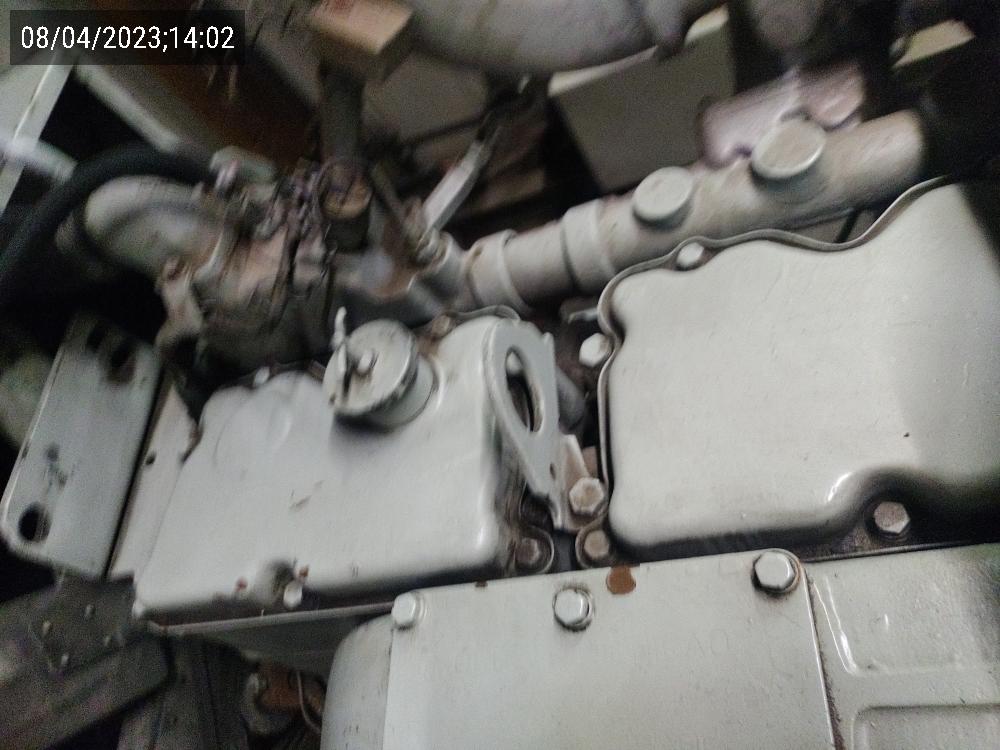

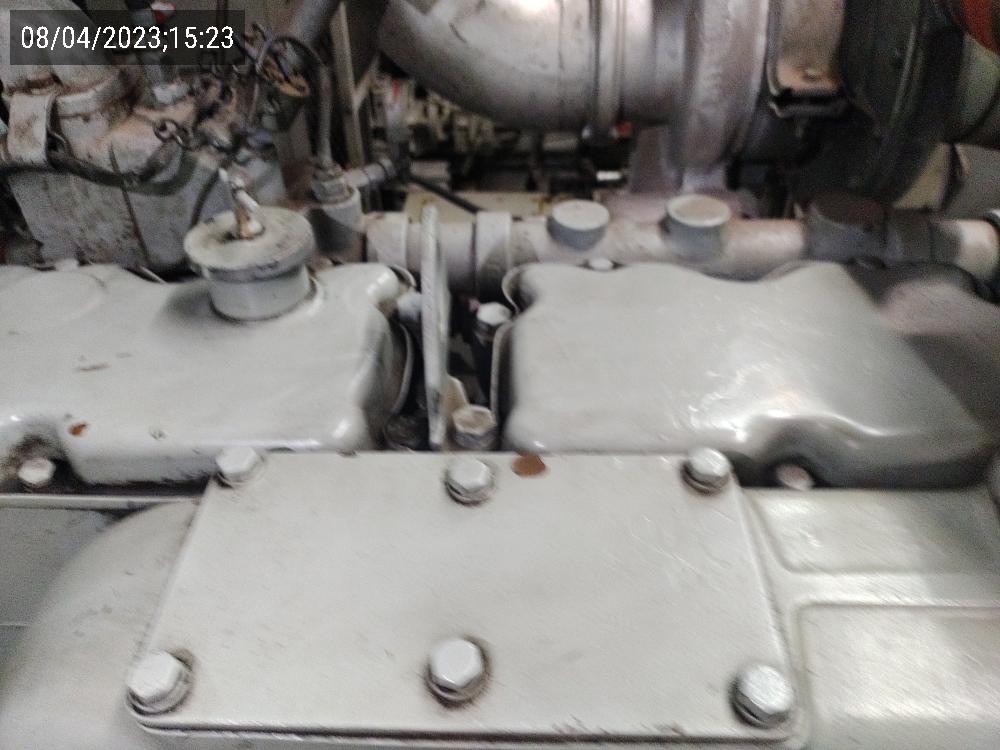

Foto Antes (Cabeçotes) - OK
|
||||
|
Foto Antes (Válvulas) - OK
|
Foto Antes (Correias) - OK
|
||||
|

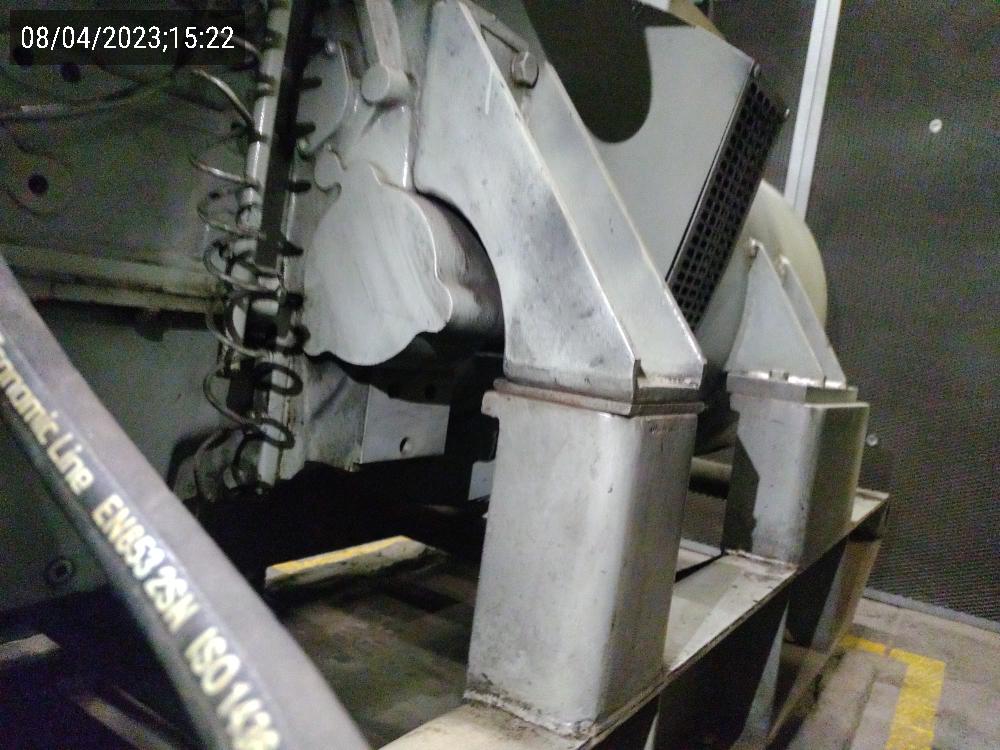

Foto Antes (Suportes do motor (Coxins)) - OK
|

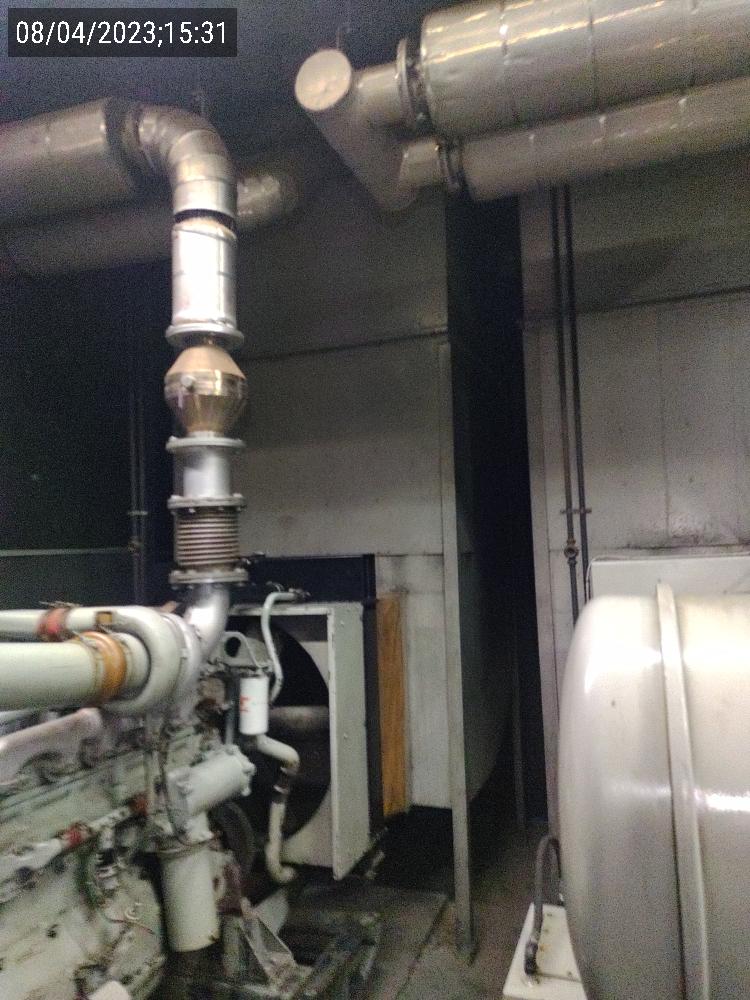

Foto Antes (Escapamento) - OK
|
||||
|
Foto Antes (Bateria) - OK
|

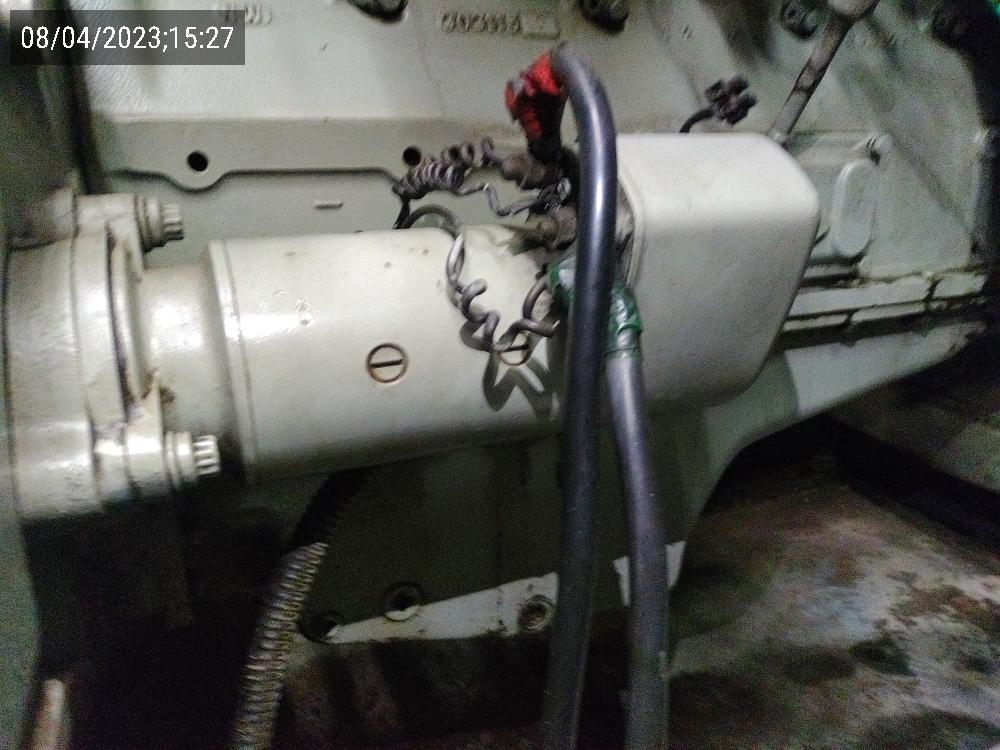

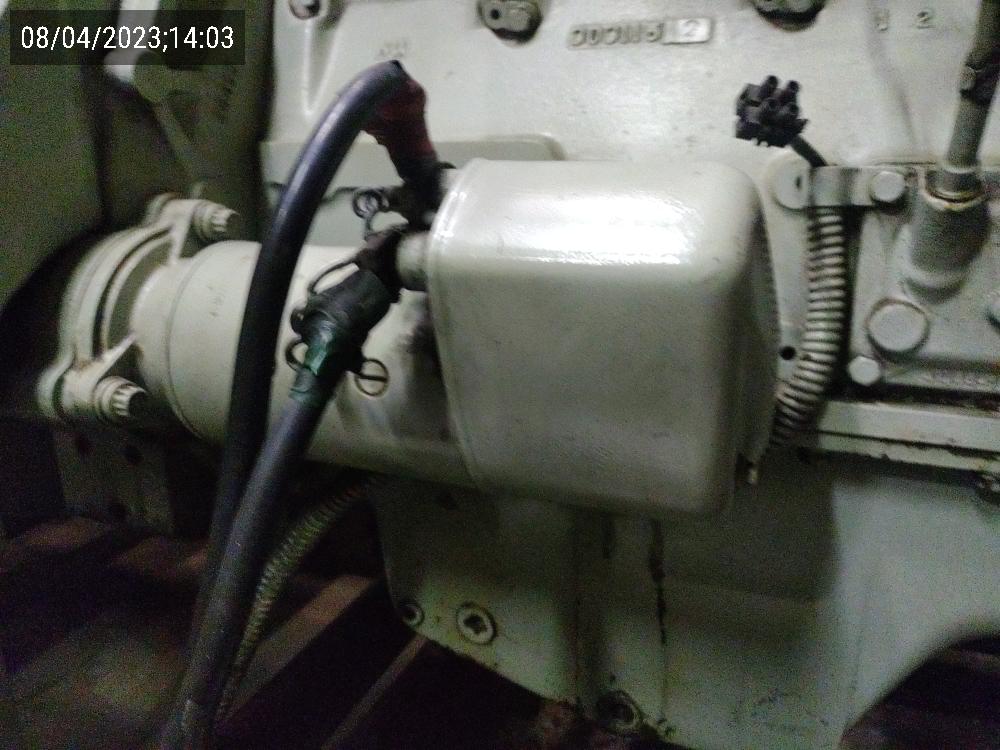

Foto Antes (Motor Partida) - OK
|
||||
|

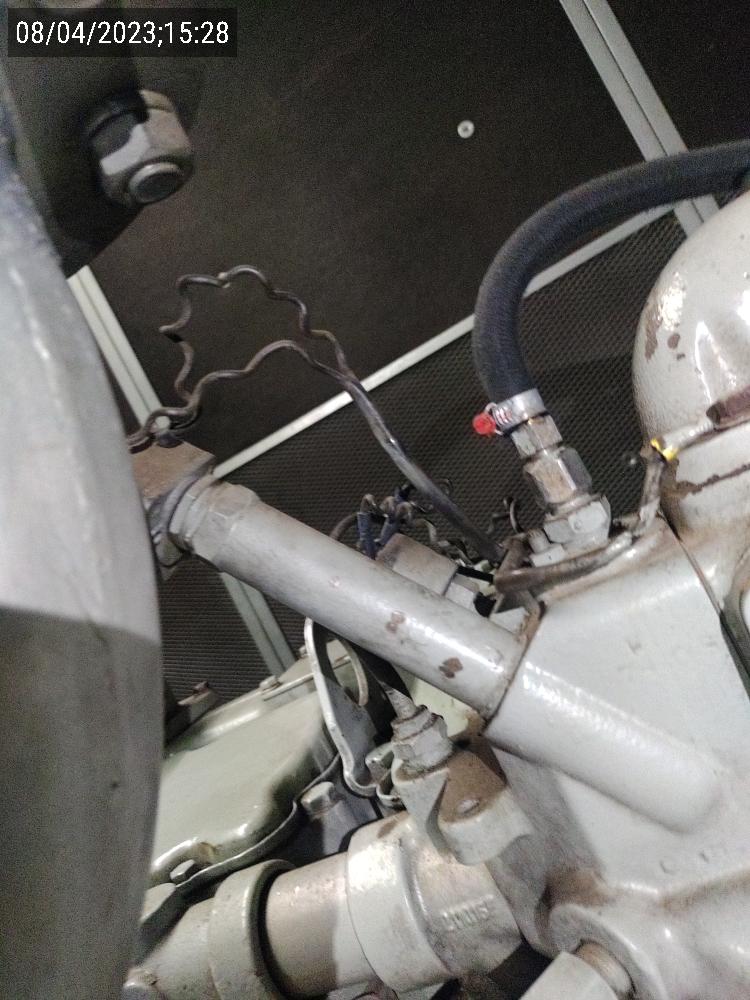

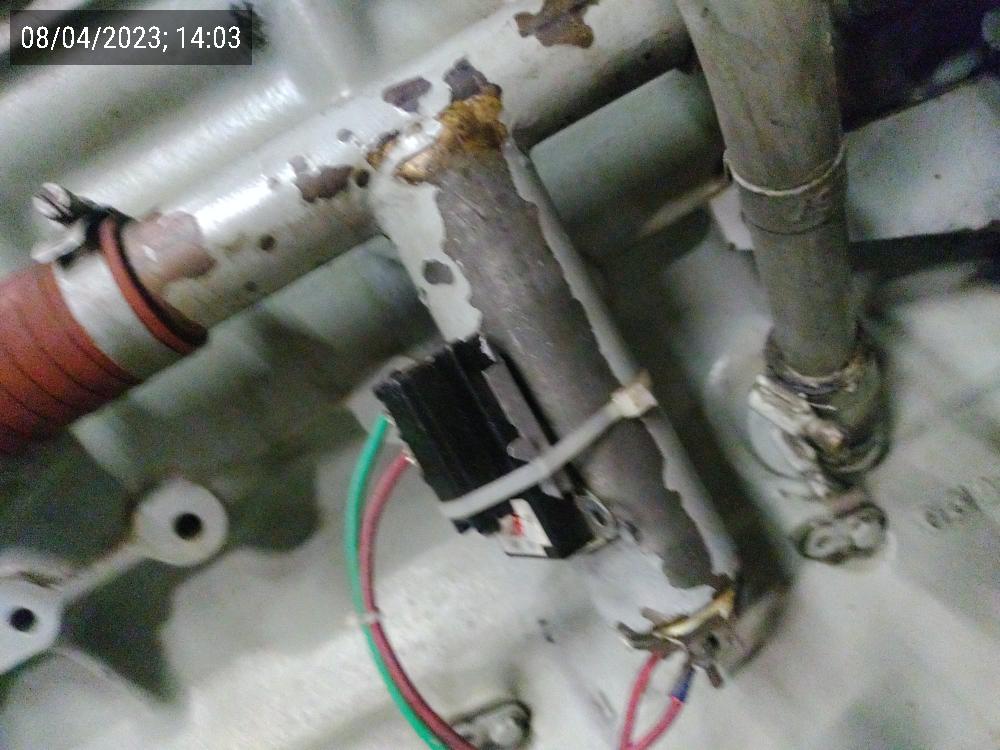

Foto Antes (Sistema de Pré Aquecimento) - NOK
|
Foto Antes (Chicote do Motor) - OK
|
||||
|

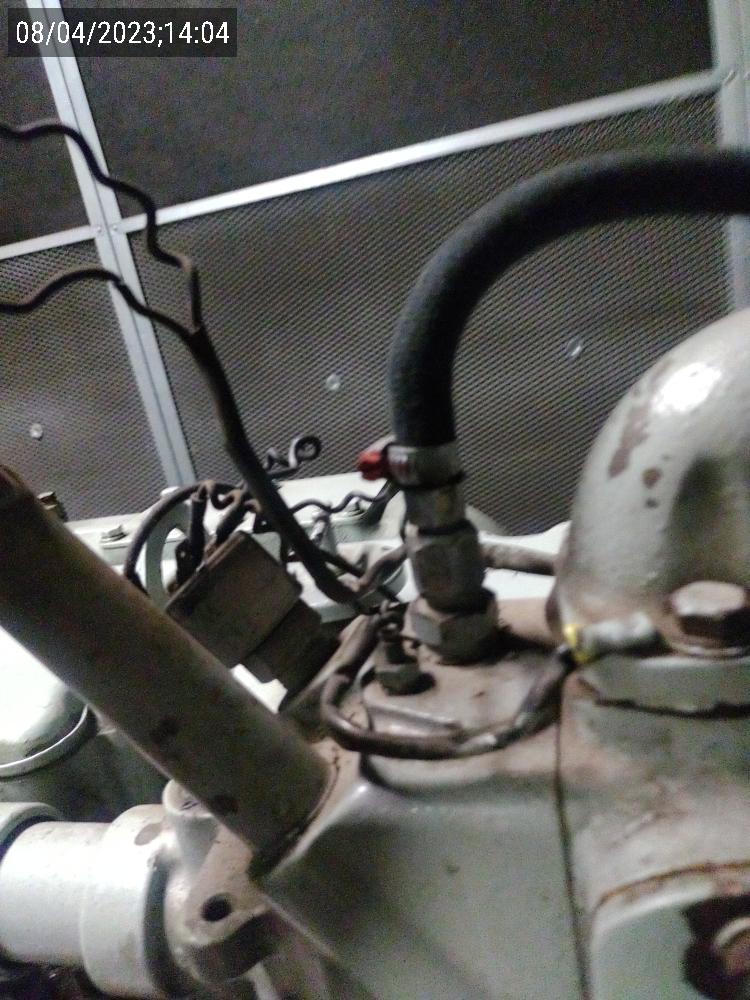

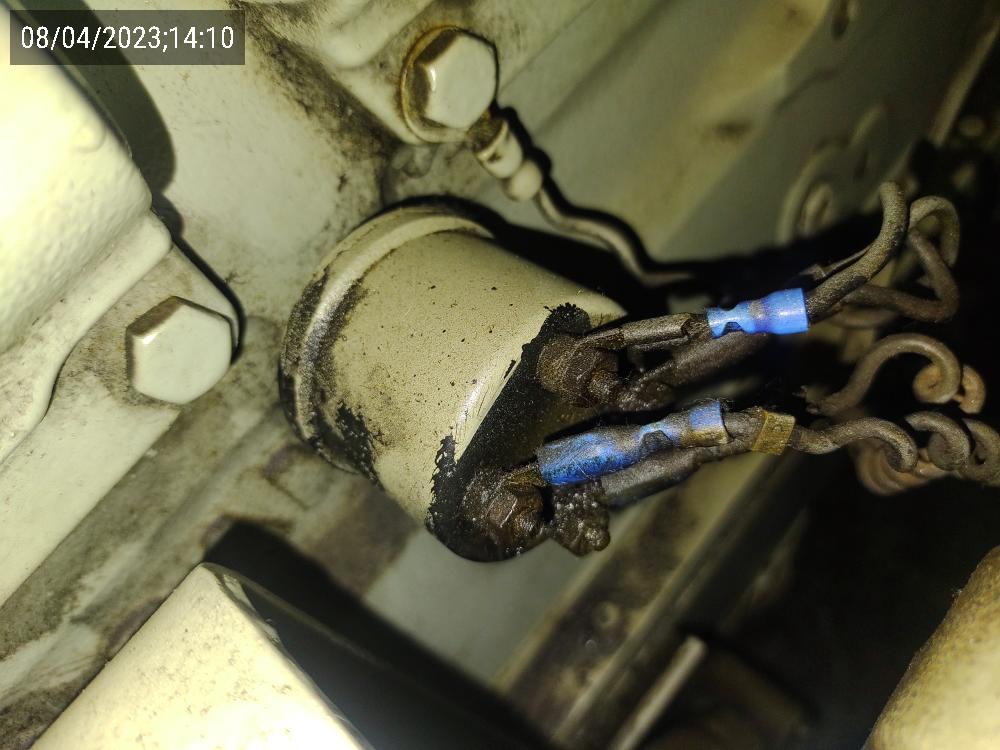

Foto Antes (Sensores do motor) - OK
|
Foto Opcional (Fiação do Regulador de Tensão reapertada.) - Ok
|
||||
|
Foto Opcional (Estado e Limpeza do Painel) - Ok
|
Foto Opcional (Identificações do painel) - Ok
|
||||
|
Foto Opcional (Medidores painel (Voltimetro, Amperimetro, etc.)) - Ok
|

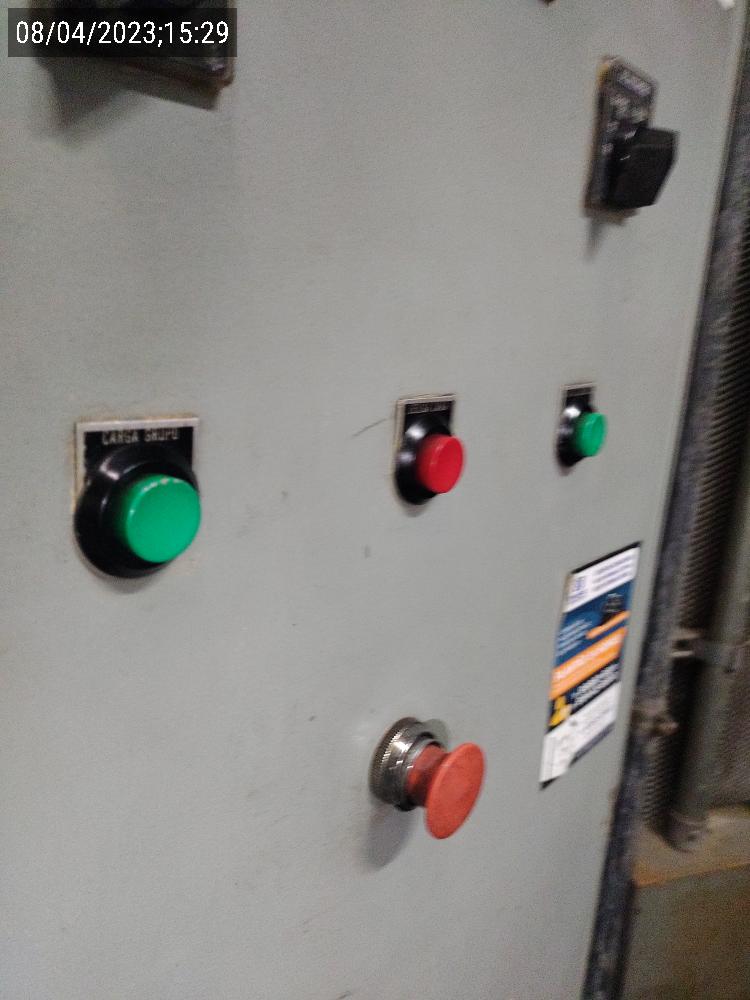

Foto Opcional (Componentes frontais do painel (Chaves, Botões, etc.)) - Ok
|
||||
|

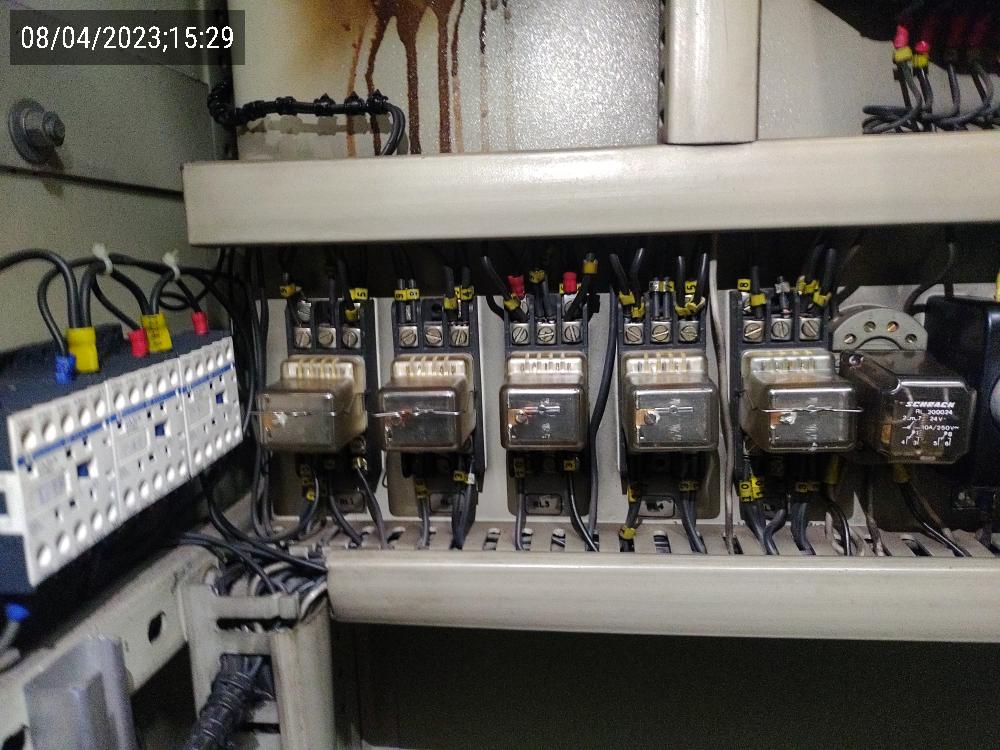

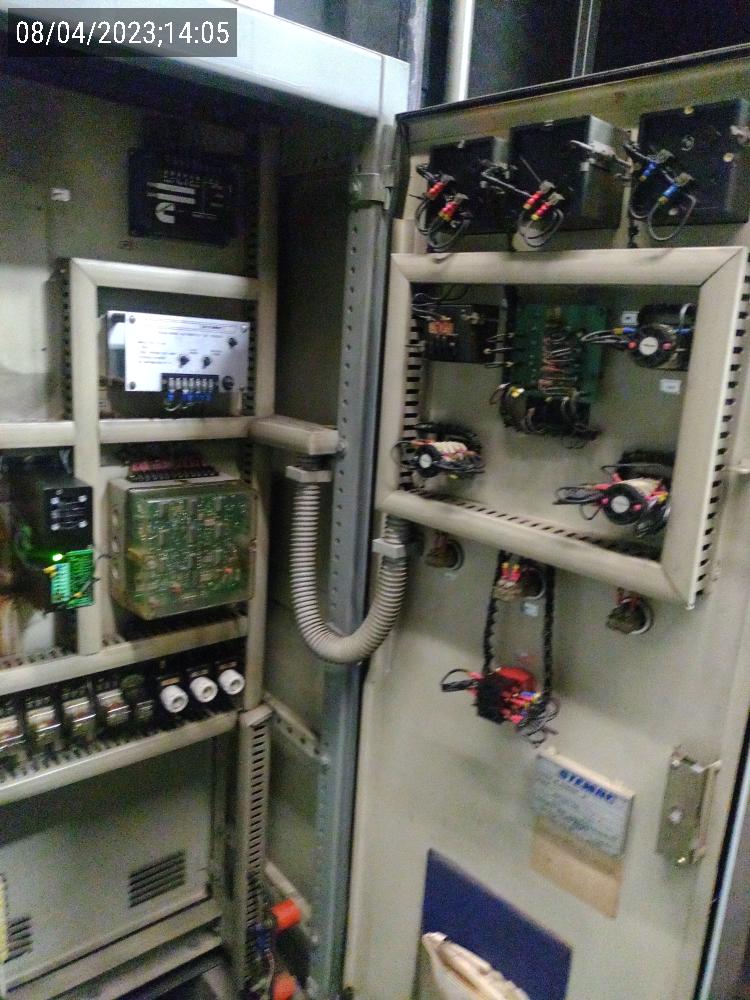

Foto Opcional (Componentes internos do painel (Bornes, reles, etc.)) - Ok
|
Foto Opcional (Conexões elétricas (Estado das ligações comando)) - Ok
|
||||
|
Foto Opcional (Proteções de surto/ Aterramento) - Ok
|
Foto Opcional (Carregador de Bateria) - Ok
|
||||
|

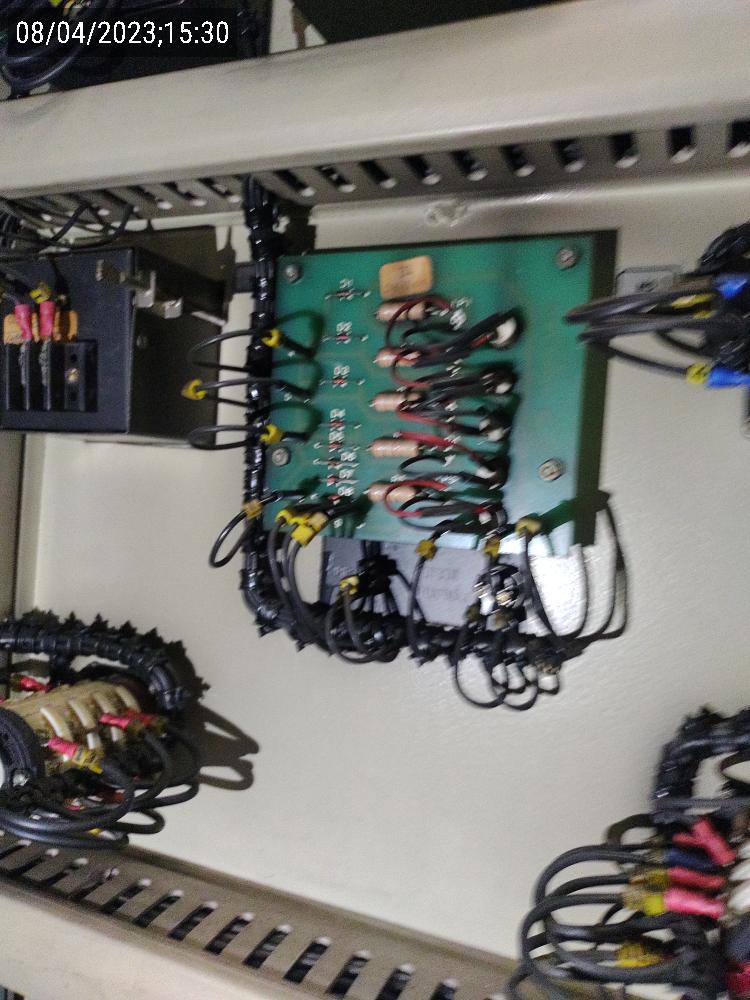

Foto Opcional (Regulador de Tensão) - Ok
|

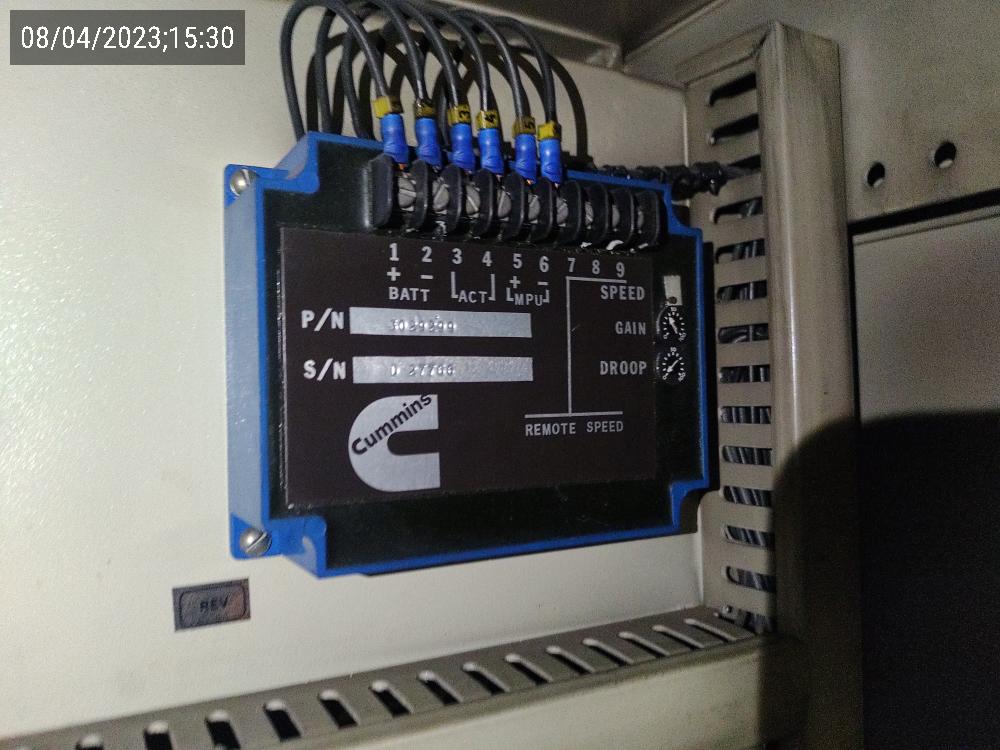

Foto Opcional (Regulador de Velocidade) - Ok
|
||||
|
Foto Opcional (USCA (Aparência, Conexões, Bornes, etc.)) - Ok
|
Foto Opcional (Funcionamento do QTA/QTM) - Ok
|
||||
|
Foto Opcional (Funcionamento USCA) - Ok
|
Foto Opcional (Comando Pré Aquecimento) - Ok
|
||||
|
Foto Opcional (Sensor de Pressão do Óleo) - Ok
|
Foto Opcional (Estado da sala) - Ok
|
||||
|
Foto Opcional (Estado do equipamento) - Ok
|
Foto Opcional (Estado da Entrada e Saída de Ar) - Ok
|
||||
|
Foto Opcional (Motor necessita de lavagem) - Ok
|
Foto Opcional (Radiador) - Ok
|
||||
|

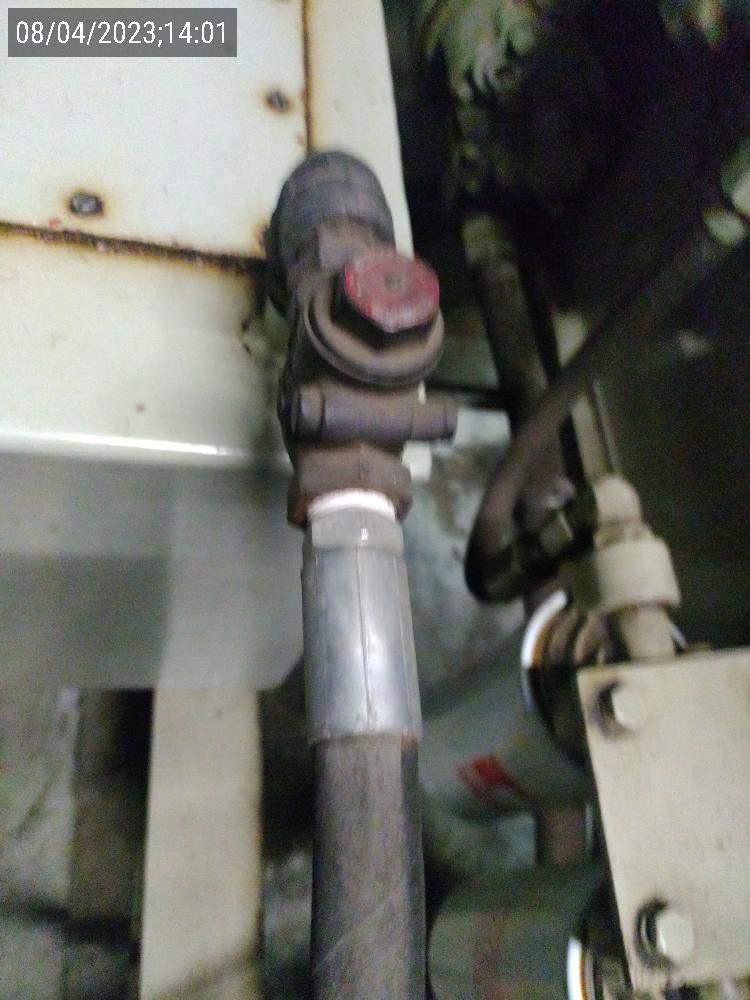

Foto Opcional (Filtro de óleo combustível) - Ok
|

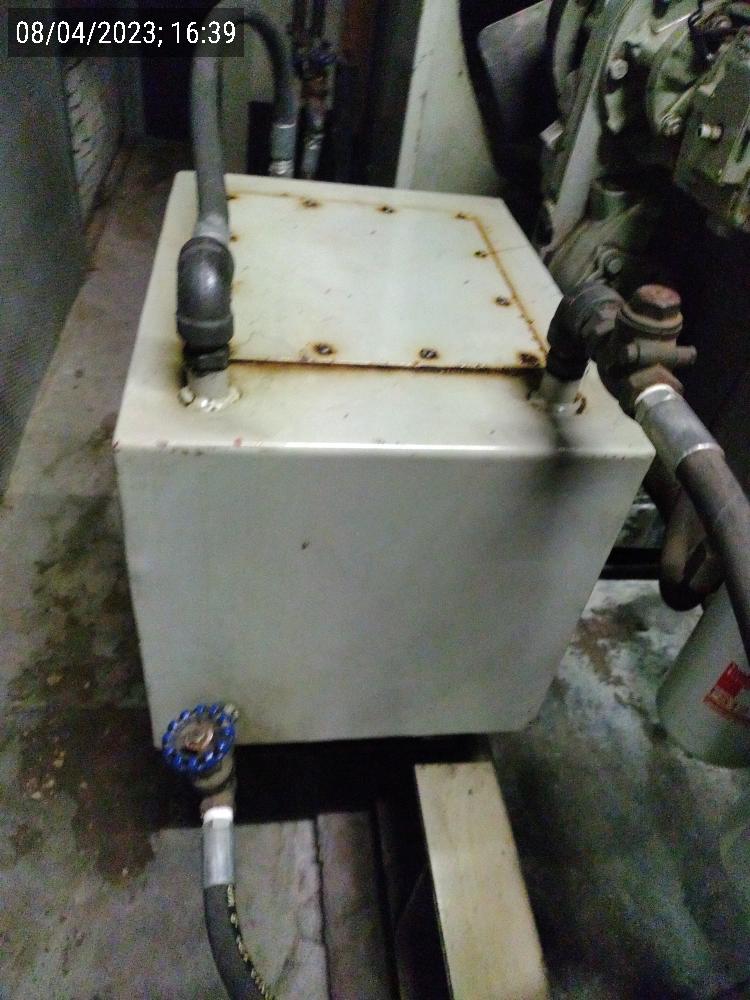

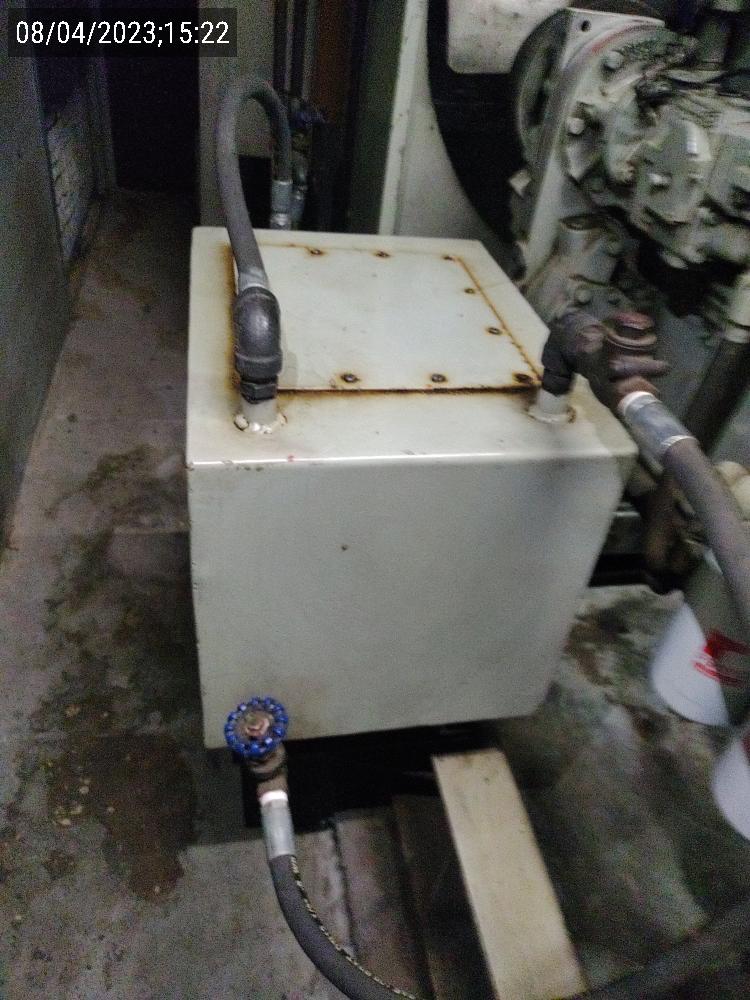

Foto Opcional (Tanque de Combustível) - Ok
|
||||
|
Foto Opcional (Sistema de injeção) - Ok
|

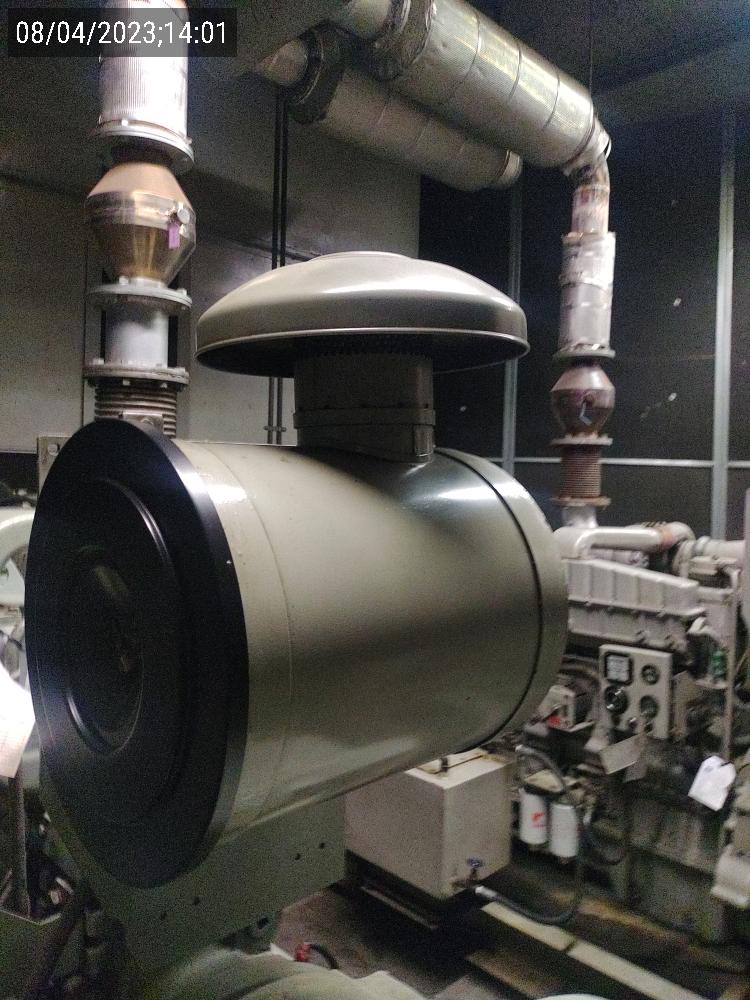

Foto Opcional (Filtro de ar) - Ok
|
||||
|
Foto Opcional (Funcionamento das turbinas) - Ok
|
Foto Opcional (Cabeçotes) - Ok
|
||||
|
Foto Opcional (Válvulas) - Ok
|

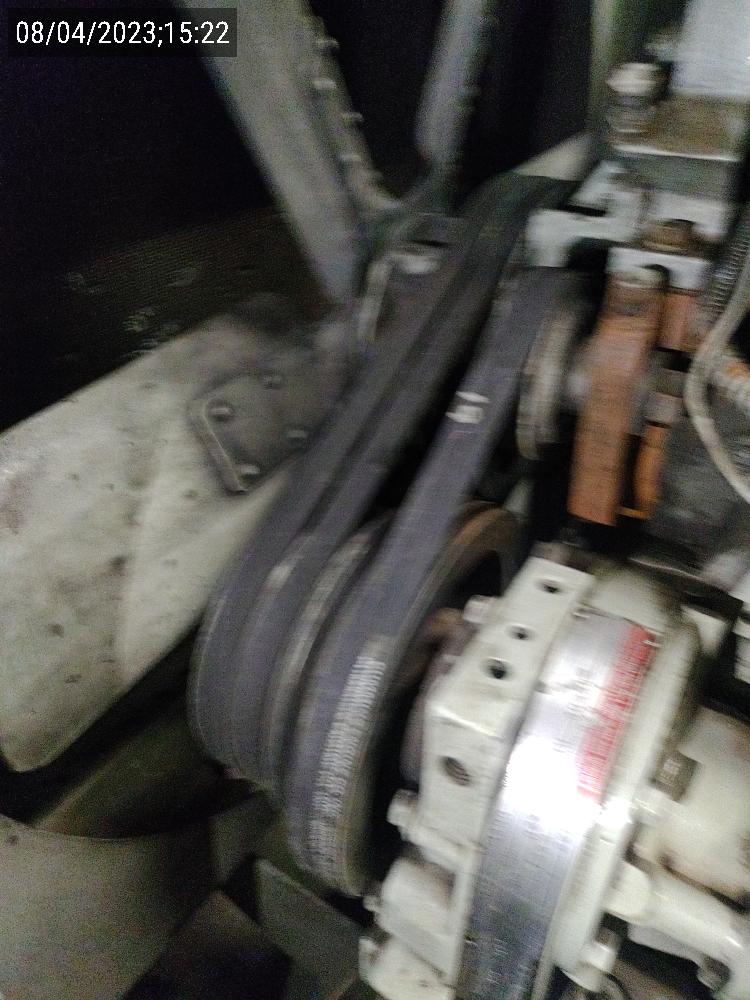

Foto Opcional (Correias) - Ok
|
||||
|
Foto Opcional (Suportes do motor (Coxins)) - Ok
|

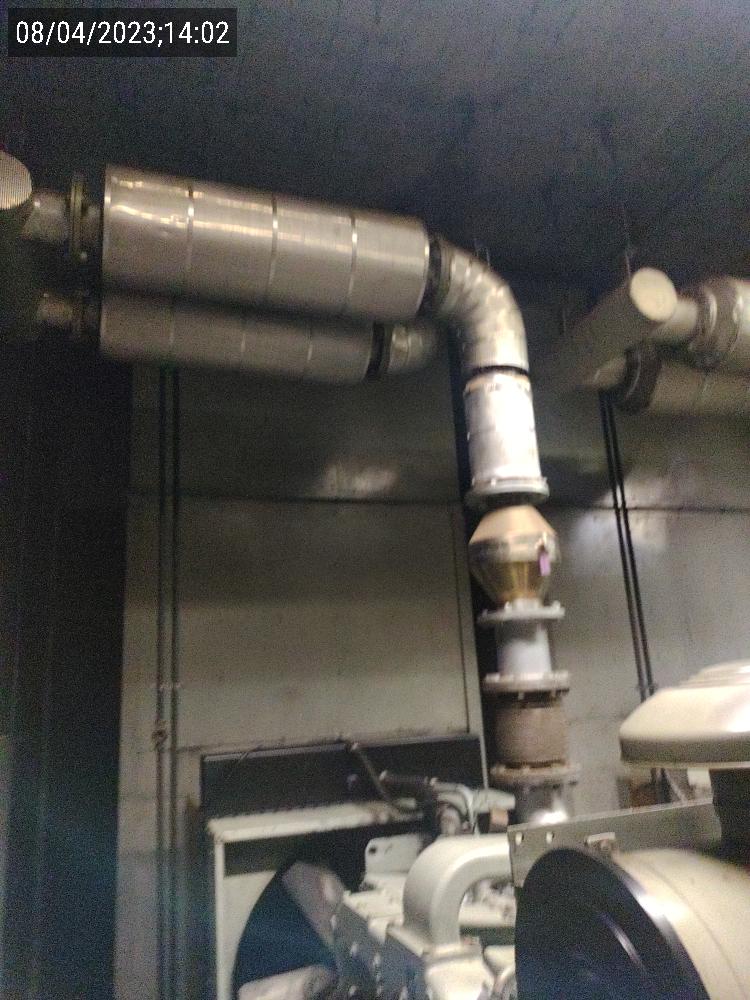

Foto Opcional (Escapamento) - Ok
|
||||
|

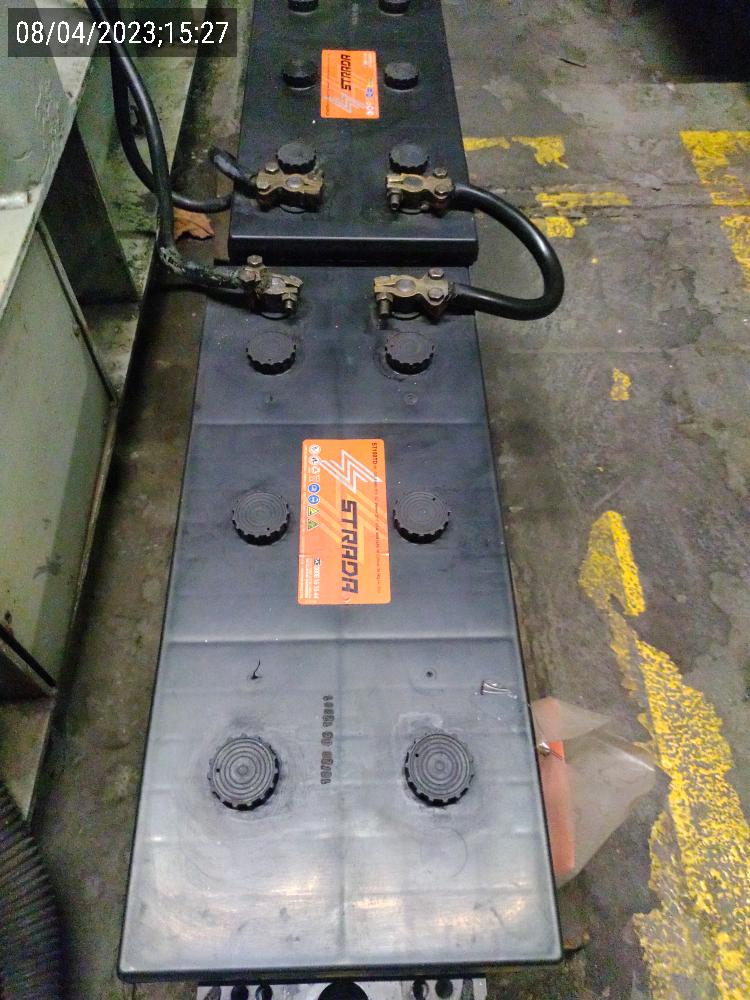

Foto Opcional (Bateria) - Ok
|
Foto Opcional (Motor Partida) - Ok
|
||||
|

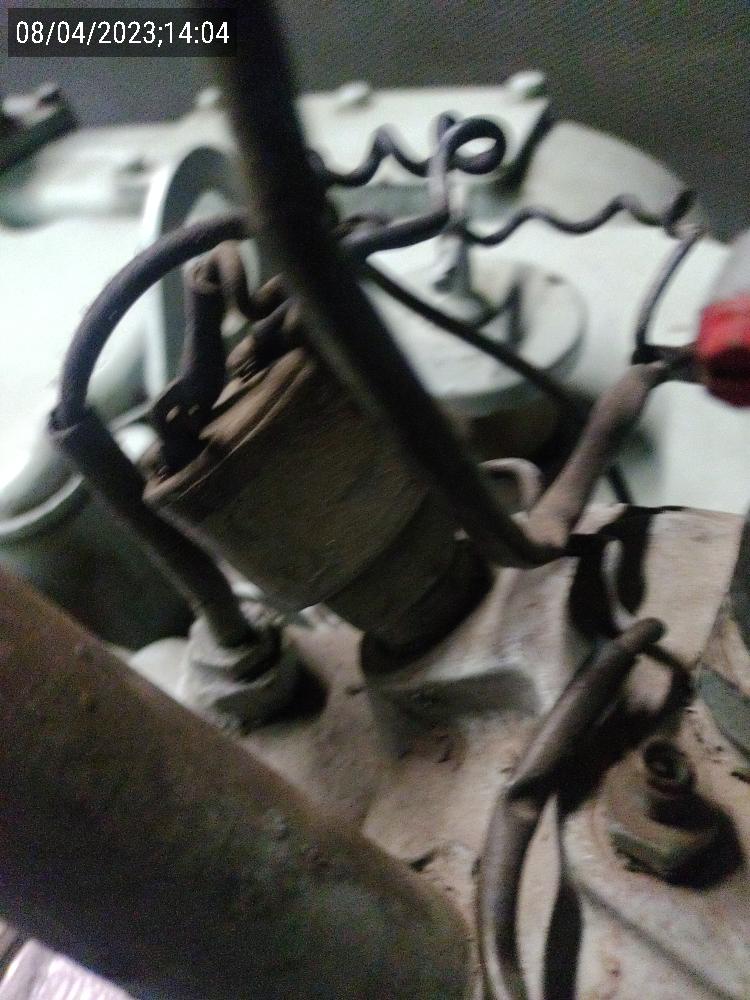

Foto Depois (Sistema de Pré Aquecimento) - NOk
|
Foto Opcional (Chicote do Motor) - Ok
|
||||
|
Foto Opcional (Sensores do motor) - Ok
|
|||||
| RELATÓRIO FOTOGRÁFICO | |||||
|
Fachada Cliente
|
|||||
|

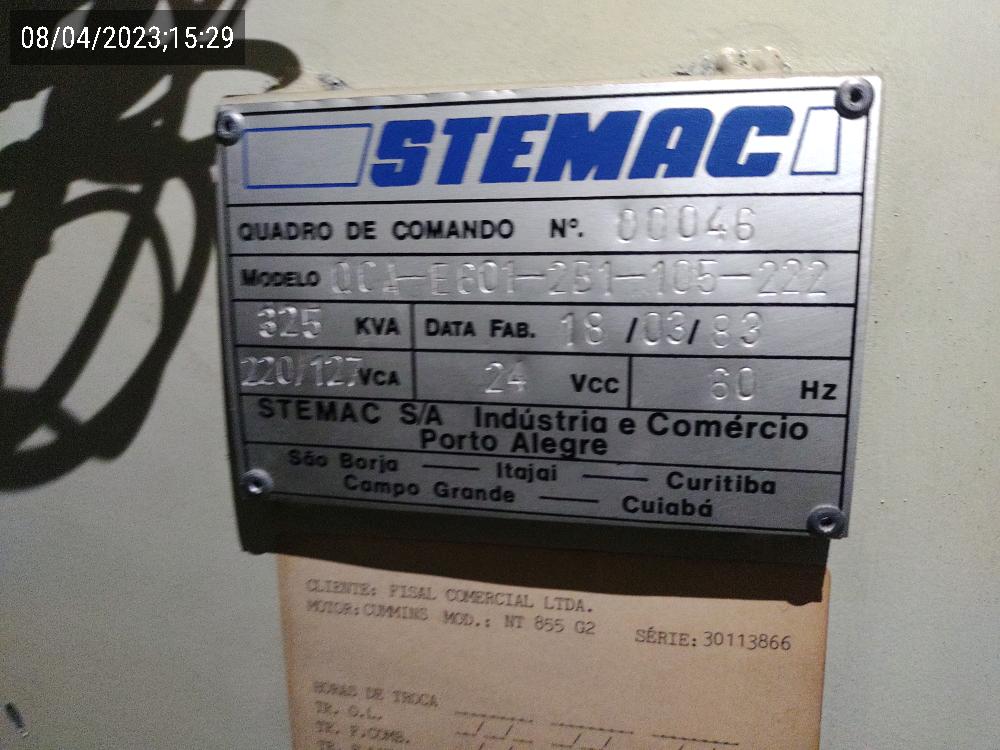

Placa Identificação
|
|||||
|
Foto Horímetro Término Serviços
|

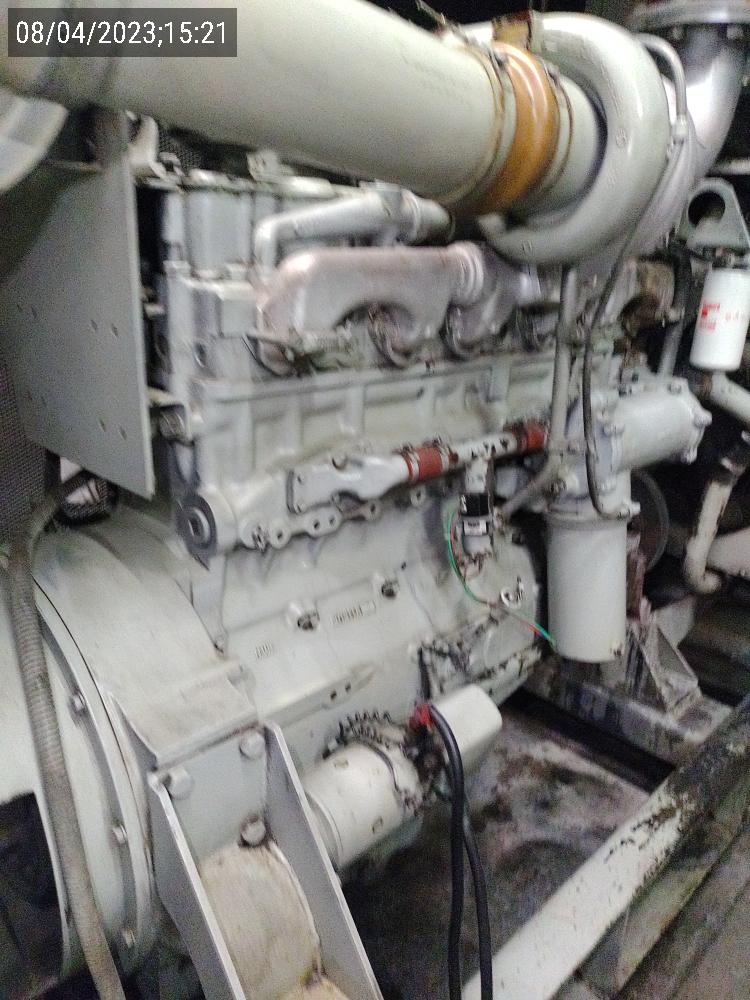

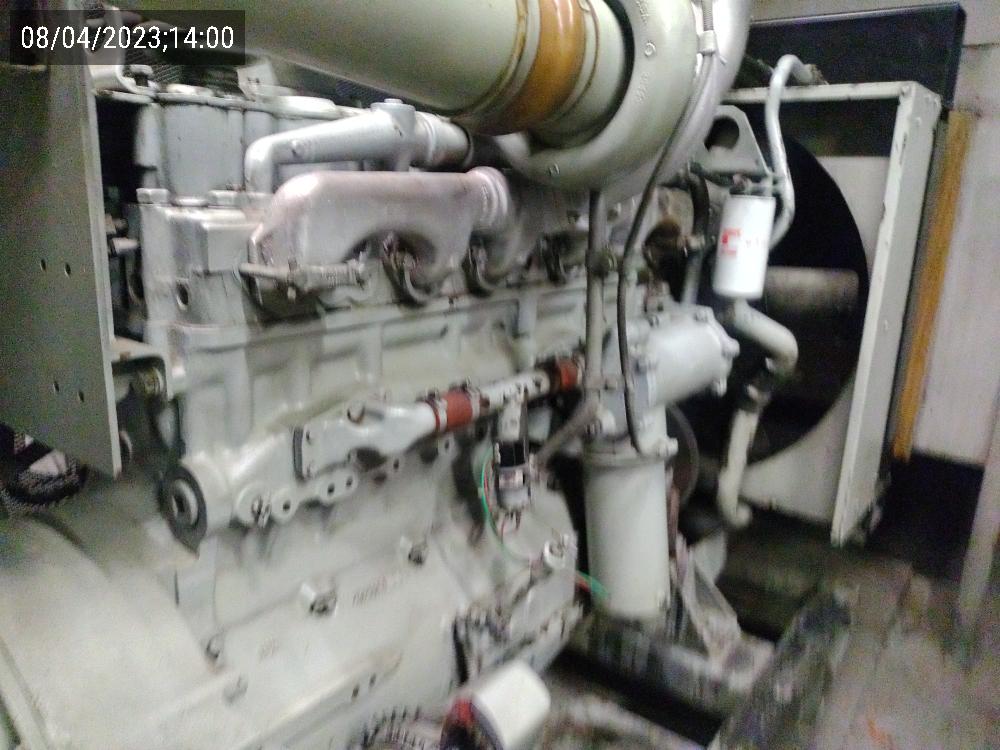

Foto Antes Opcional (Motor):
|
||||
|
Foto Depois Opcional (Motor)
|

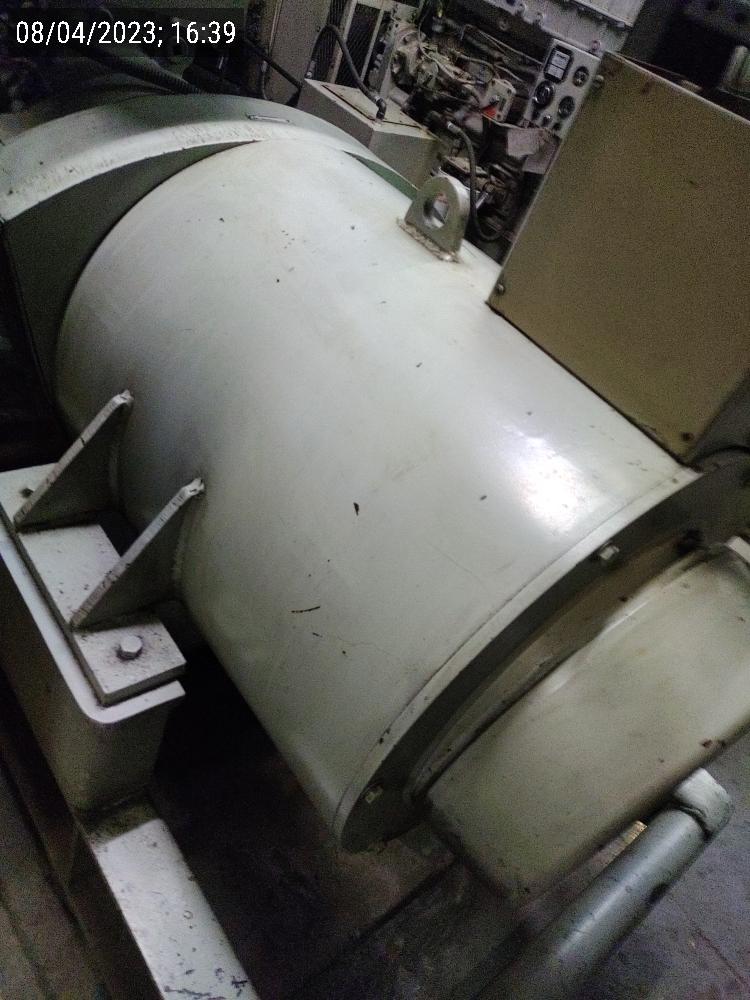

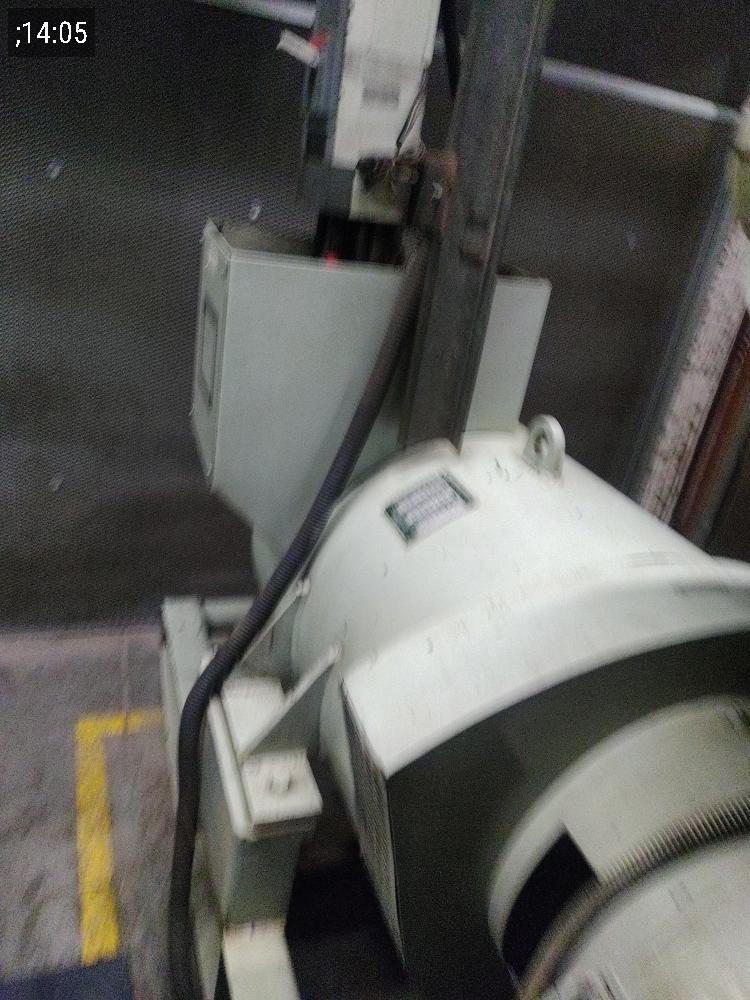

Alternador Antes
|
||||
|
Alternador Depois
|

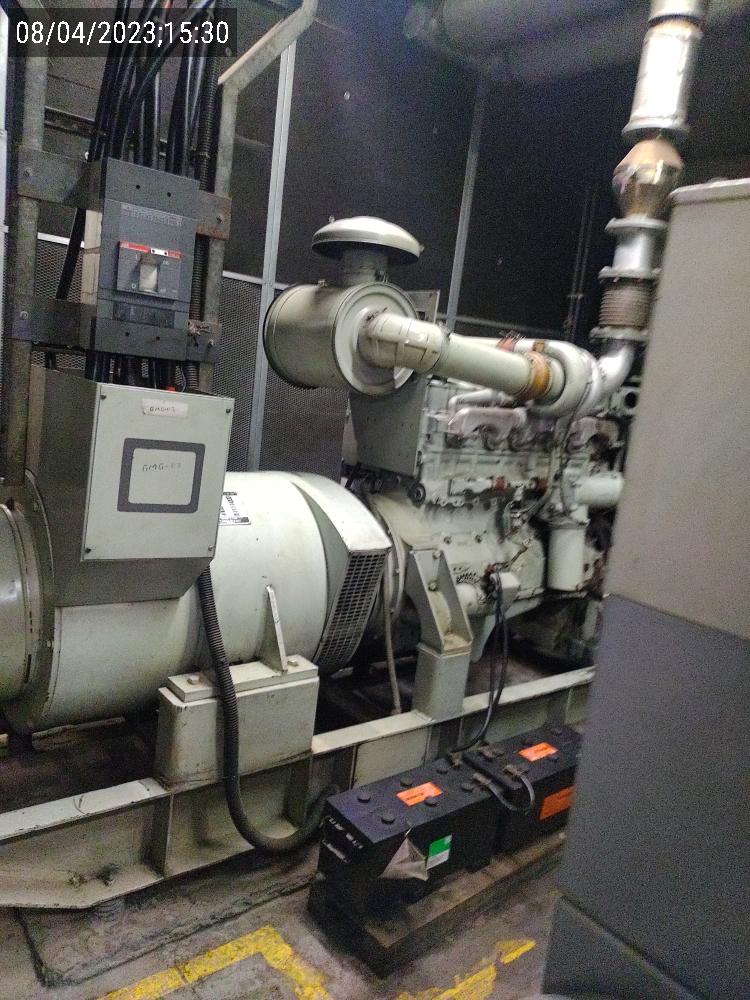

Foto Antes Opcional (GMG)
|
||||
|
Foto Depois opcional (GMG)
|
Nível de Óleo Lubrificante
|
||||
|
Nível Água Radiador
|

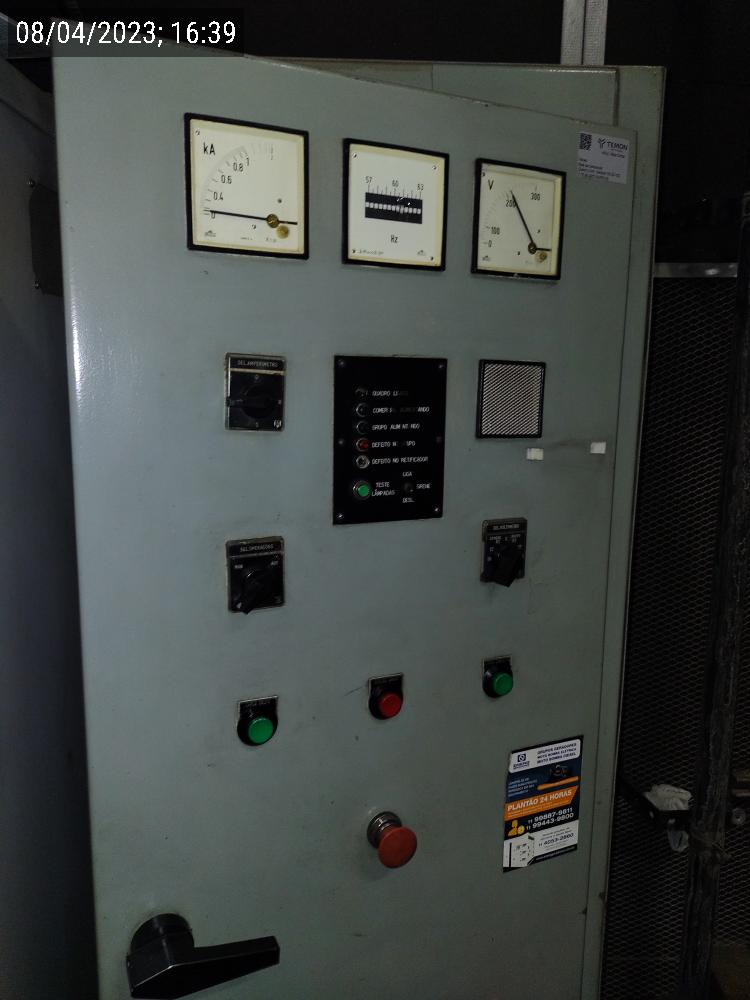

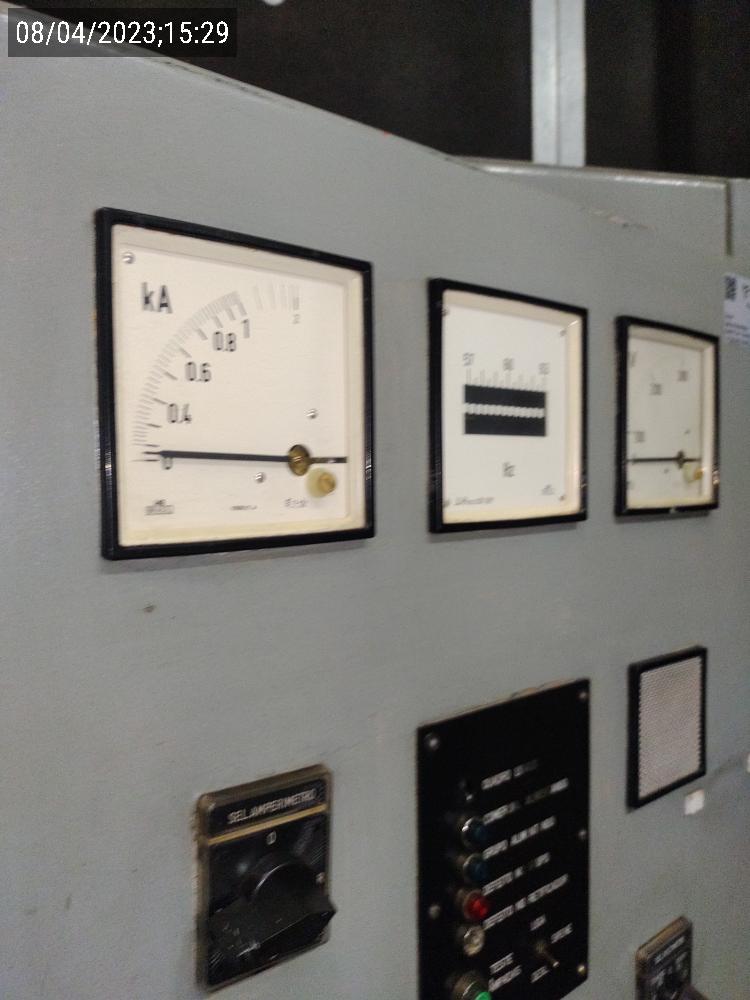

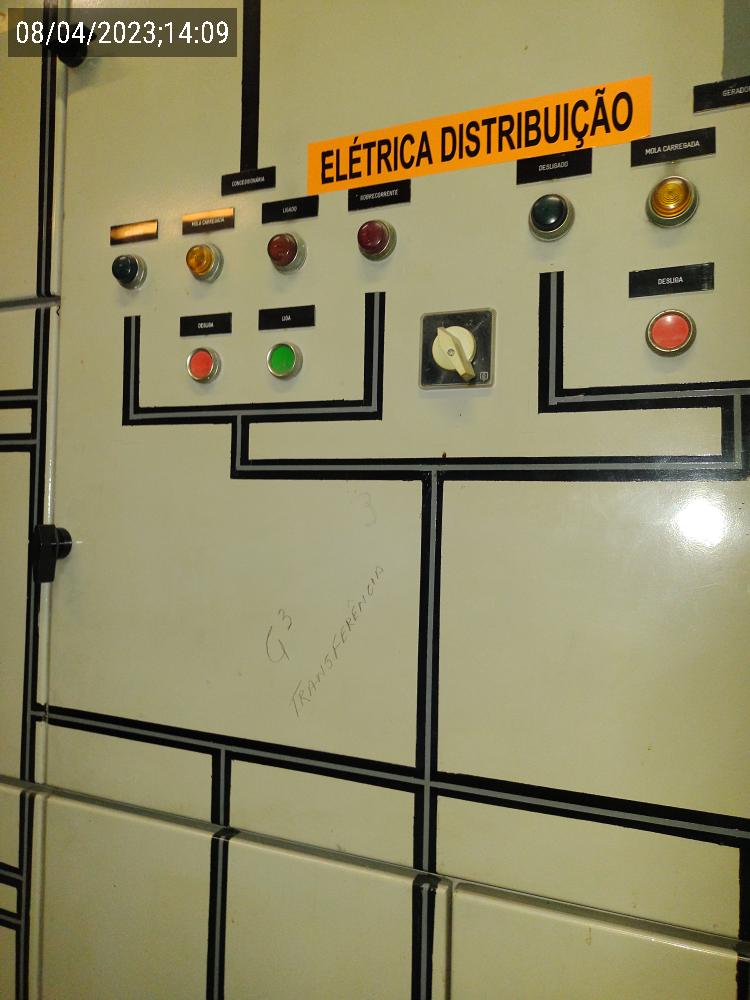

Painel de Comando Frente
|
||||
|
Nível de Combustível
|
|||||
| RELATÓRIO DE OBSERVAÇÕES | |||||
| Realizado manutenção Preventiva com Limpeza, Inspeção, Reapertos de Conexões, Terminais elétrico, Em teste analisando Funcionar dos Sistemas que por hora estão Funcionando normal. * Não realizado troca da Resistência de Pré -Aquecimento. Obs: Só Através do TESTE com carga que vamos ter parâmetros real do Funcionar completo do Grupo Gerador. | |||||
| FINALIZAÇÃO | |
|
Observação (Cliente):
Finalizado Manutenção GMG testado Funcionando normal.
|
Observação (Técnico):
Finalizado Manutenção GMG testado Funcionando normal.
|
|
CLIENTE: Marcos |
TÉCNICO: Daniel da Silva |
|
