ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA N° 281386
DADOS DO CLIENTE
Nr Ordem de Serviço 155657 Nr Solicitação 281386 Código Cliente 3217 CNPJ 40432544006269
Cliente CLARO S/A Unidade GGP82 Área/Departamento
Contato telefone e-Mail
Endereço Atendimento GGP82, Endereço: Estrada dos Bandeirantes, 1520 - Taquara / Jacarepaguá - CEP 22775 – 109 - TAQUARA, - TAQUARA - RIO DE JANEIRO - RJ - 22775109 Região 21
Possui Contrato NÃO Tipo de Contrato SEM PEÇAS Trabalha em Horário de Ponta Stand-By
Contrato Técnico Última Preventiva Data Última Preventiva
DADOS DO EQUIPAMENTO
Nr Equipamento: GMG 01 Tipo de Equipamento: Grupo Gerador Fabricante: PRAMAC
Ano de Fabricação: Tensão: Outros Fator de Potência: Potência Elétrica: 12
Potência Kva: 15 Corrente (A): Frequencia: Horímetro Antes: 0.0
Motor: PRAMAC Modelo Motor: X14000 Número Motor:
Alternador: Modelo Alternador: Número Alternador:
Usca Modelo: Painel de Controle: Horímetro Depois: 0.0
DEMONSTRATIVO DE MÃO DE OBRA
Técnico Data Km Início Deslocamento Km Chegada Cliente Hora Início Atividade Hora Término Atividade Próximo Destino Km Chegada Destino
Douglas da Costa 03/04/2023 03/04/2023 14:34
0.00 KMs 		03/04/2023 14:34
0.0 KMs 		03/04/2023 14:35 03/04/2023 14:55 Energ 462 KM
ESCOPO DOS SERVIÇOS
SUBSTITUIÇÃO DE VELAS, OLEO E FILTROS NA PREVENTIVA - EQUIPE CAMPOS -
PEDIDOS EM ABERTOS
Pedido Quantidade Realizado Justificativa
1212005 - OLEO LUBRIFICANTE LUBRAX 4T 1 SIM
18BPR6ES - VELA IGNIÇÃO NGK 2 SIM
07W610 - FILTRO DE OLEO - W610 - MANN 1 SIM
34AG68 - FILTRO DE GASOLINA - AG-68 - TECFIL 1 SIM
DESCRIÇÃO DOS PEDIDOS
PEDIDO: 095733 ITEM: (07W610) FILTRO DE OLEO - W610 - MANN QTD: 1.000 UNID:Peça PEDIDO: 095733 ITEM: (1212005) OLEO LUBRIFICANTE MINERAL 20W50 4T API SL - JASO MA2 - 1Lt. QTD: 2.000 UNID:Frasco PEDIDO: 095733 ITEM: (18BPR6ES) VELA IGNIÇÃO NGK - BPR6ES QTD: 2.000 UNID:Peça PEDIDO: 095733 ITEM: (34AG68) FILTRO DE GASOLINA - AG-68 - TECFIL QTD: 1.000 UNID:Peça
VERIFICAÇÕES
Antes Depois
MOTOR OK NOK OK NOK Observação
Motor necessita de lavagem V V Verificado
Óleo Lubrificante X V Resolvido
Filtro de óleo lubrificante X V Resolvido
Sistema de Lubrificação V V Verificado
Radiador N/A N/A
Combustível V V Verificado
Filtro de óleo combustível X V Resolvido
Filtro Coalecente (Raccor) N/A N/A
Tanque de Combustível V V Verificado
Sistema de injeção V V Verificado
Bomba d'água N/A N/A
Filtro de ar V V Verificado
Abraçadeiras (Condições e Reaperto) V V Verificado
Mangueiras (Condições e Reaperto) V V Verificado
Funcionamento das turbinas N/A N/A
Cabeçotes V V Verificado
Válvulas V V Verificado
Correias V V Verificado
Suportes do motor (Coxins) X V Resolvido
Escapamento V V Verificado
Alternador da Bateria V V Verificado
Bateria V V Verificado
Motor Partida V V Verificado
Sistema de Pré Aquecimento N/A N/A
Sistema de desumidificação N/A N/A
Chicote do Motor V V Verificado
Sensores do motor V V Verificado
Antes Depois
GERADOR OK NOK OK NOK Observação
Reaperto da Baseta do Gerador V V Verificado
Limpeza do Gerador V V Verificado
Isolação do Gerador V V Verificado
Ponte de Diodo verificada V V Verificado
Fiação do Regulador de Tensão reapertada. V V Verificado
Coxinho do Regulador de Tensão V V Verificado
Verificação do TC V V Verificado
Bobina Auxiliar Gerador / Regulador de Tensão V V Verificado
Antes Depois
USCA/QTA (FISÍCO/ESTADO) OK NOK OK NOK Observação
Estado e Limpeza do Painel V V Verificado
Identificações do painel V V Verificado
Medidores painel (Voltimetro, Amperimetro, etc.) V V Verificado
Componentes frontais do painel (Chaves, Botões, etc.) V V Verificado
Componentes internos do painel (Bornes, reles, etc.) V V Verificado
Conexões elétricas (Estado das ligações comando) V V Verificado
Proteções de surto/ Aterramento V V Verificado
Carregador de Bateria V V Verificado
Regulador de Tensão V V Verificado
Regulador de Velocidade V V Verificado
Contator/Disjuntor V V Verificado
Bobinas do Disjuntor V V Verificado
USCA (Aparência, Conexões, Bornes, etc.) V V Verificado
Antes Depois
USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) OK NOK OK NOK Observação
Funcionamento do QTA/QTM V V Verificado
Funcionamento USCA V V Verificado
Alarmes V V Verificado
Comando Pré Aquecimento N/A N/A
Sensor de Pressão do Óleo N/A V
Testes dos alarmes externos do GMG com NOC N/A N/A
Antes Depois
SALA DO GERADOR OK NOK OK NOK Observação
Estado da sala V V Verificado
Estado do equipamento V V Verificado
Estado da Entrada e Saída de Ar V V Verificado
TESTE DE OPERAÇÃO DO GRUPO GERADOR
Item Unid. Refer. Faixa ideal Sem Carga
GMG
Tensão Fase R Volt (V) Outros + ou - 5% 220.0
Tensão Fase S Volt (V) Outros + ou - 5% 221.0
Tensão Fase T Volt (V) Outros + ou - 5% 222.0
Rede
Tensão Fase R Volt (V) + ou - 5% 0.0
Tensão Fase S Volt (V) + ou - 5% 0.0
Tensão Fase T Volt (V) + ou - 5% 0.0
CORRENTE
Fase R Amp + ou 30 a 100% 0.0
Fase S Amp + ou 30 a 100% 0.0
Fase T Amp + ou 30 a 100% 0.0
Tensão da Bateria com Carregador Ligado Volt (V) 12Vcc ou 24Vcc +110% a 115% 13.6
Tensão da Bateria com Carregador Desligado Volt (V) 12Vcc ou 24Vcc Acima de 103% 12.9
Tensão da Bateria no Instante da Partida Volt (V) 12Vcc ou 24Vcc Acima de 75% 11.0
Tensão do Alternador de Baterias em Carga Volt (V) 12Vcc ou 24Vcc +110% a 119% 13.2
Frequencia Hz 60 + ou - 5% 60.1
Potência KVA 330 0% a 100% 0.0
Potência Reativa KVAr 198 Maximo 60% Carga (Indutivo) 0.0
Potência Elétrica KW 264 30 a 100% 0.0
Fator de Potência cos 0,8 0,8 a 1,0 0.0
Temperatura °C 70 a 90 70°C a 85°C 0.0
Pressão Óleo bar 2 a 8 2 bar a 8 bar 0.0
Consumo Combustível L/H 66 0.0
Temperatura Admissão °C 25 0.0
Pré Aquecimento °C 40C° a 55C° 0.0
STATUS
Funcionamento Status Observação
data_hora_iniciado
Operacional Manual
Horário de Ponta NÃO
Sistema de Paralelismo N/A
Sistema de Rampa N/A
Proteções Motor
Proteções Motor - Baixa Pressão Óleo OK
Proteções Motor - Alta Temperatura OK
Proteções Motor - Ruídos ou Vibrações Anormais OK
Proteções Gerador
Tensão OK
Frequência OK
Nível do Tanque de Diesel (Status) 0
Tempo das Operações
Falta de Rede (Segundos) 0
Assumir Carga (Segundos) 0
Retorno de Rede (Segundos) 0
Resfriamento do Gerador (Segundos) 0
FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X )
FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS)

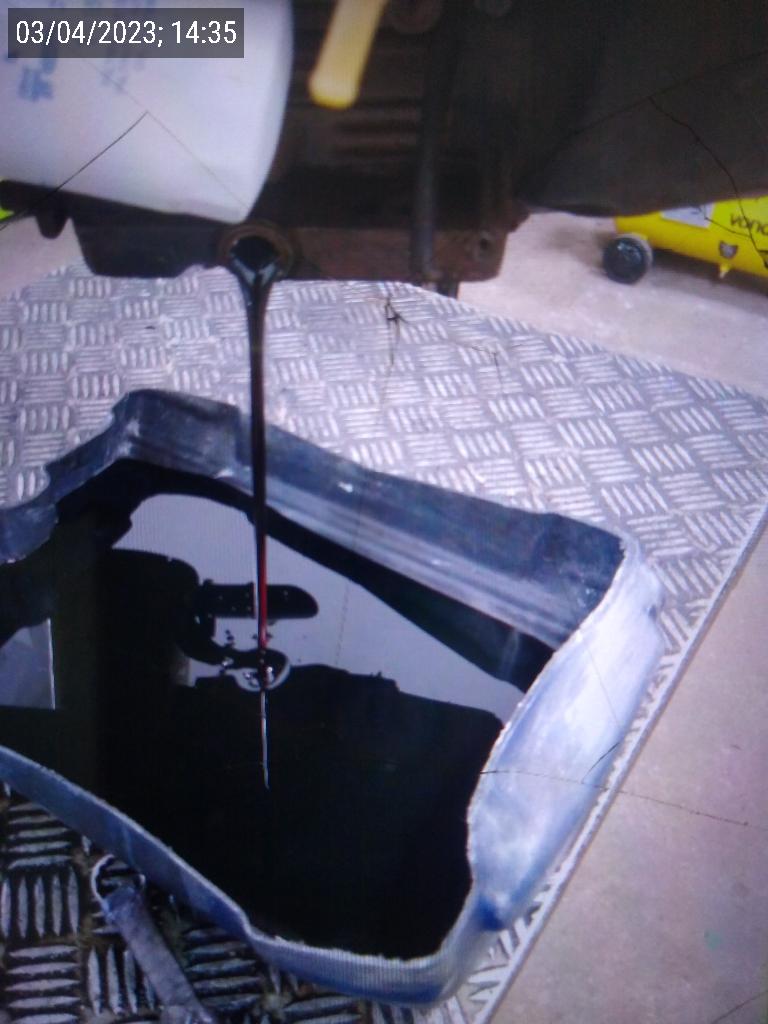

Foto Antes (Óleo Lubrificante) - NOK

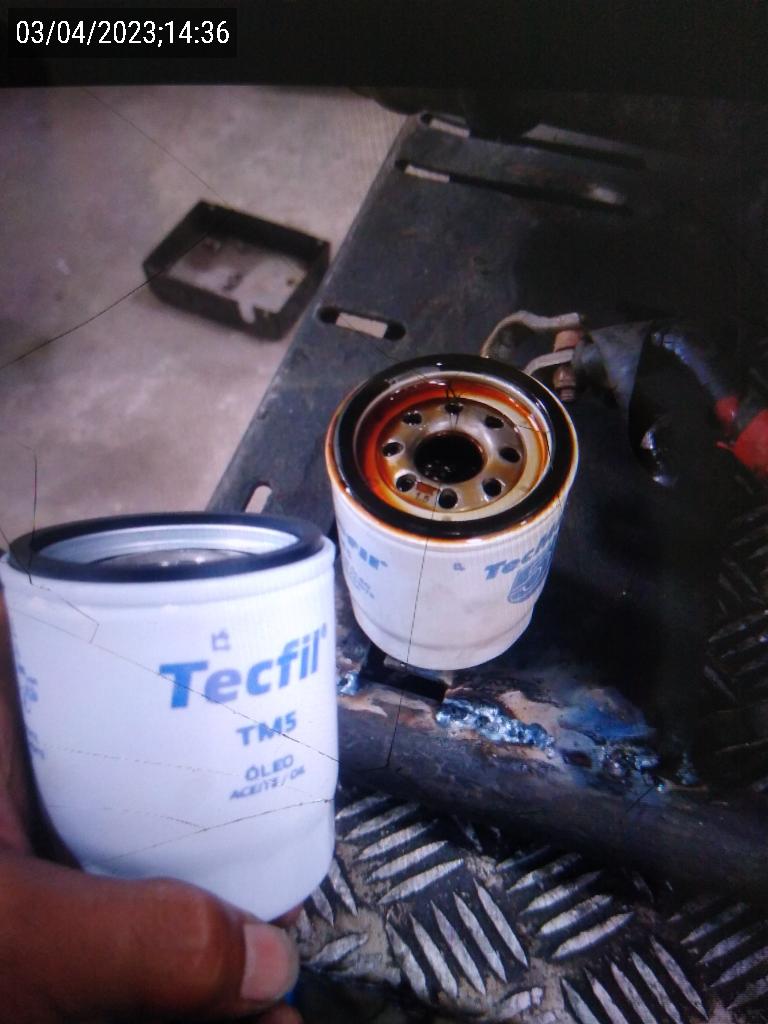

Foto Antes (Filtro de óleo lubrificante) - NOK


Foto Antes (Filtro de óleo combustível) - NOK

Foto Antes (Sistema de injeção) - OK

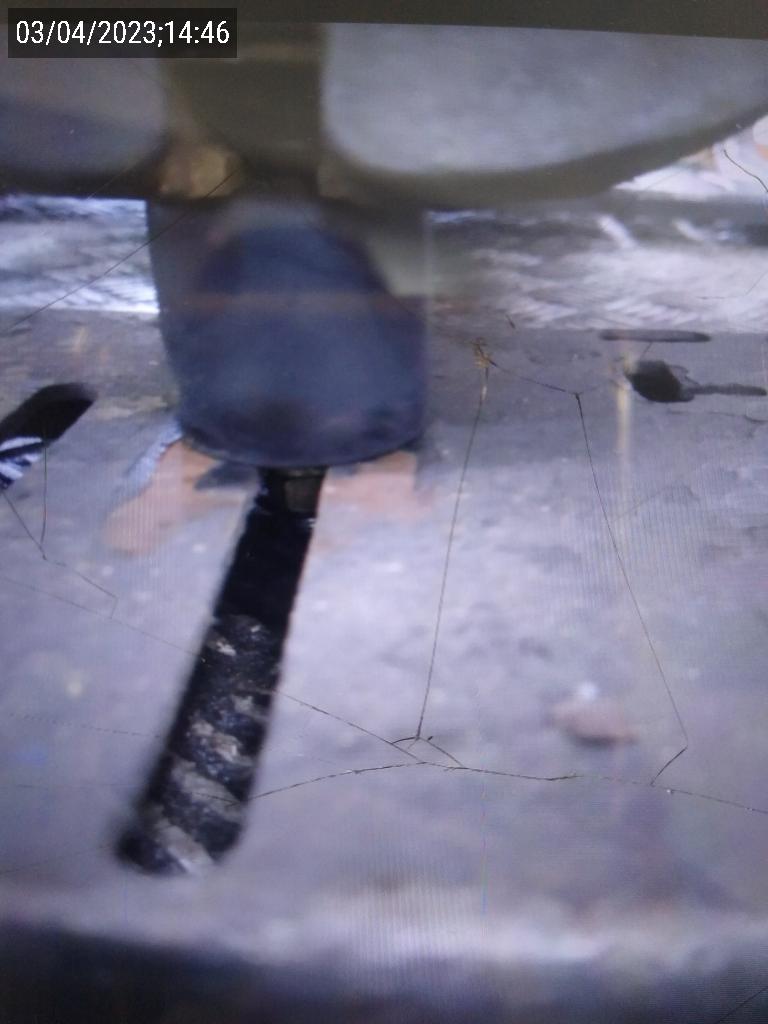

Foto Antes (Suportes do motor (Coxins)) - NOK

Foto Opcional (Estado e Limpeza do Painel) - Ok


Foto Opcional (Componentes frontais do painel (Chaves, Botões, etc.)) - Ok

Foto Opcional (Estado da sala) - Ok

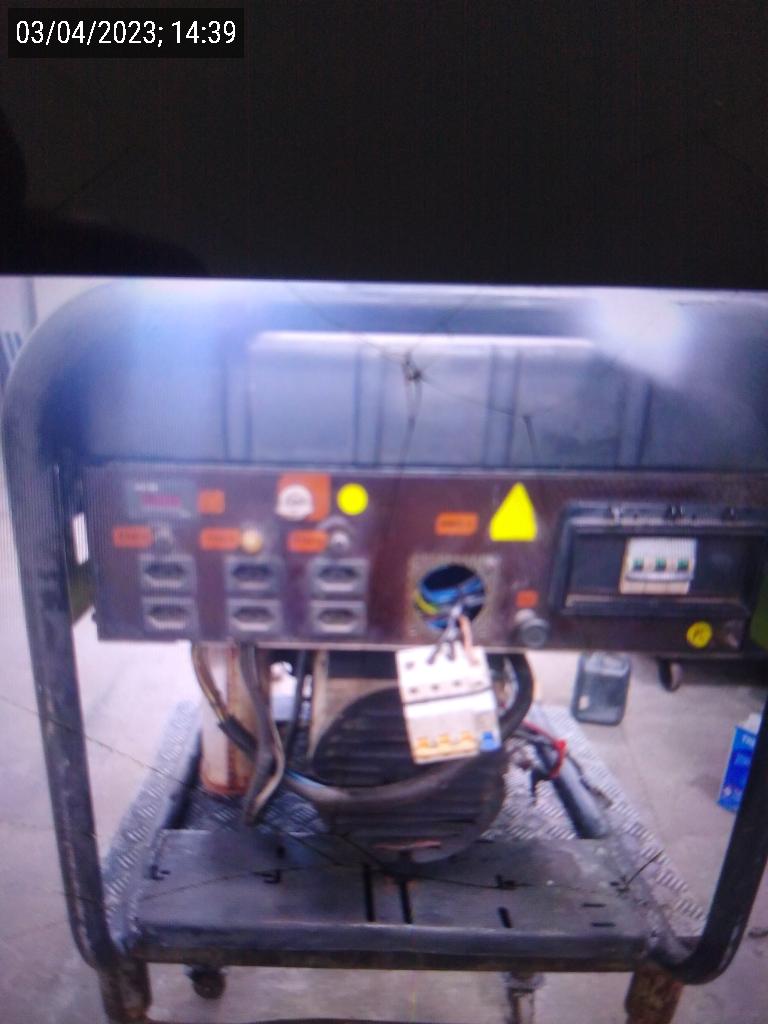

Foto Opcional (Estado do equipamento) - Ok

Foto Opcional (Estado da Entrada e Saída de Ar) - Ok


Foto Opcional (Óleo Lubrificante) - Ok

Foto Opcional (Filtro de óleo lubrificante) - Ok


Foto Opcional (Filtro de óleo combustível) - Ok

Foto Opcional (Tanque de Combustível) - Ok


Foto Opcional (Suportes do motor (Coxins)) - Ok

Foto Opcional (Funcionamento do QTA/QTM) - Ok
RELATÓRIO FOTOGRÁFICO


Fachada Cliente


Placa Identificação


Foto Horímetro Término Serviços

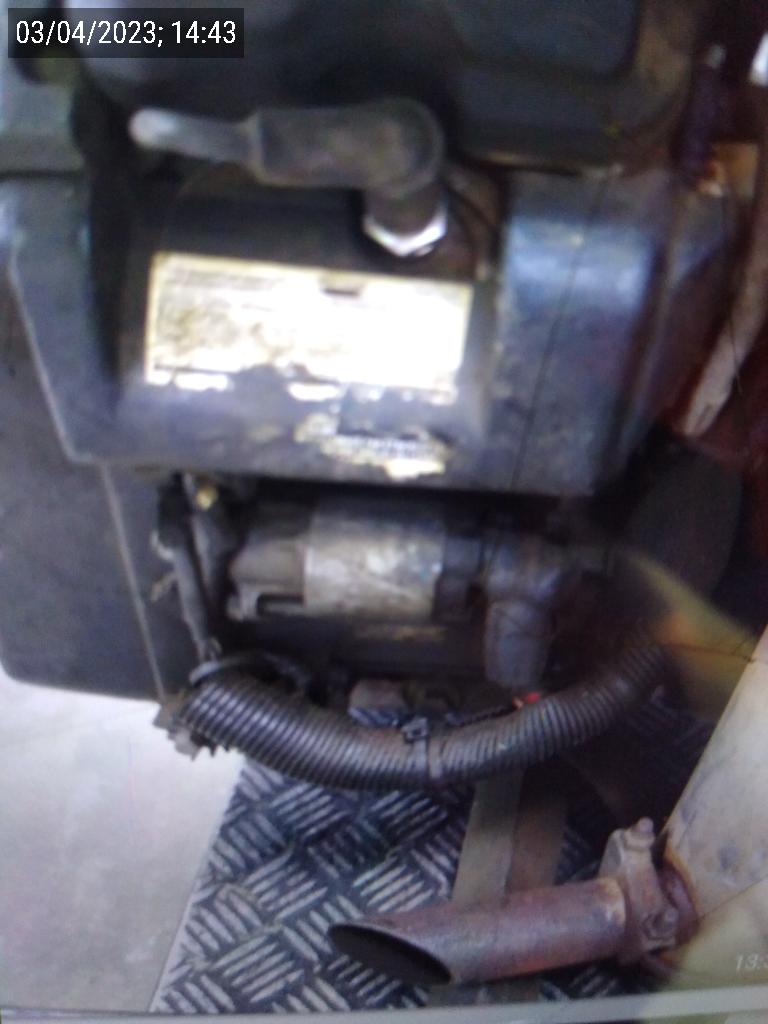

Foto Antes (Motor)

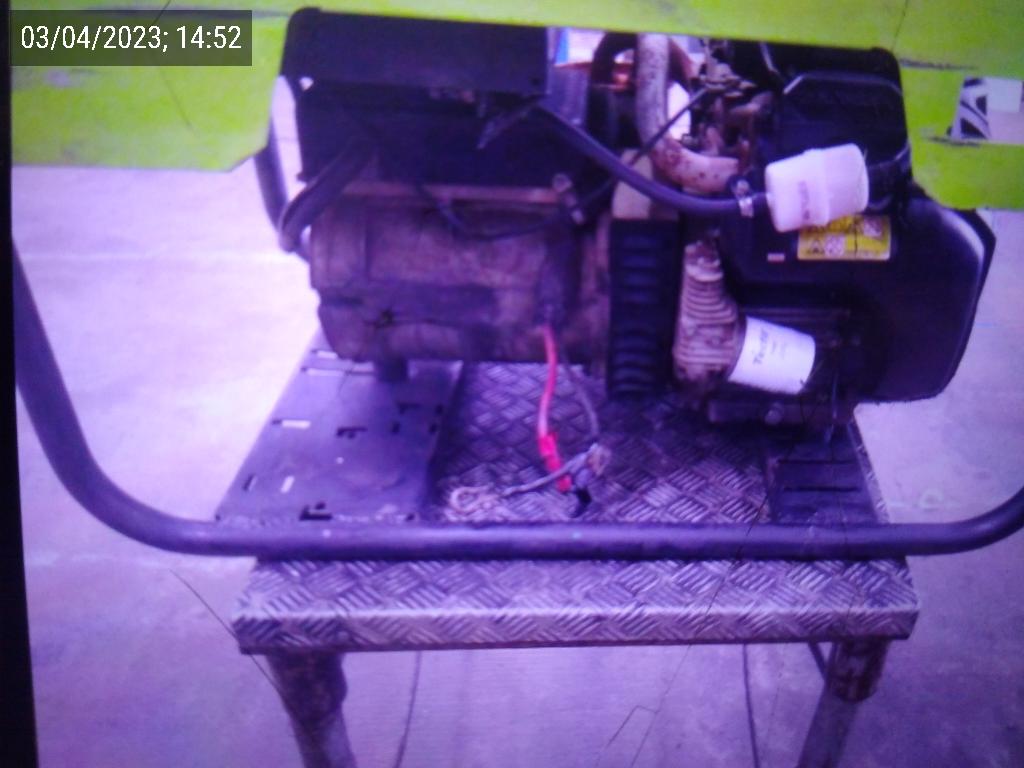

Foto Depois (Motor)

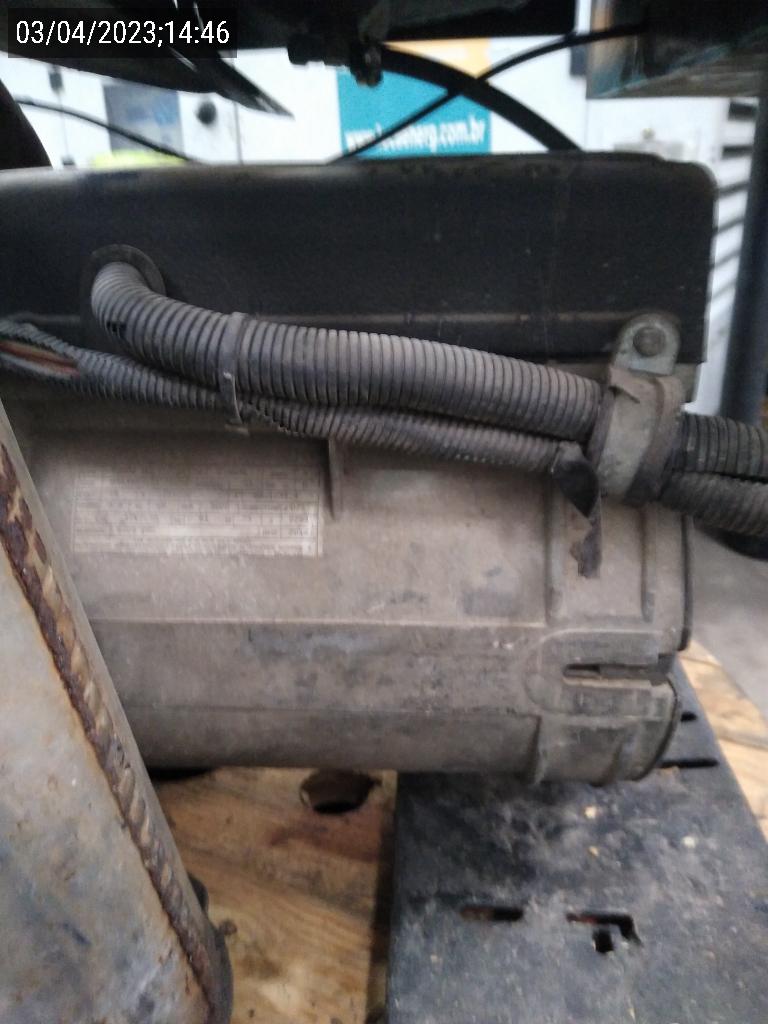

Alternador Antes


Alternador Depois

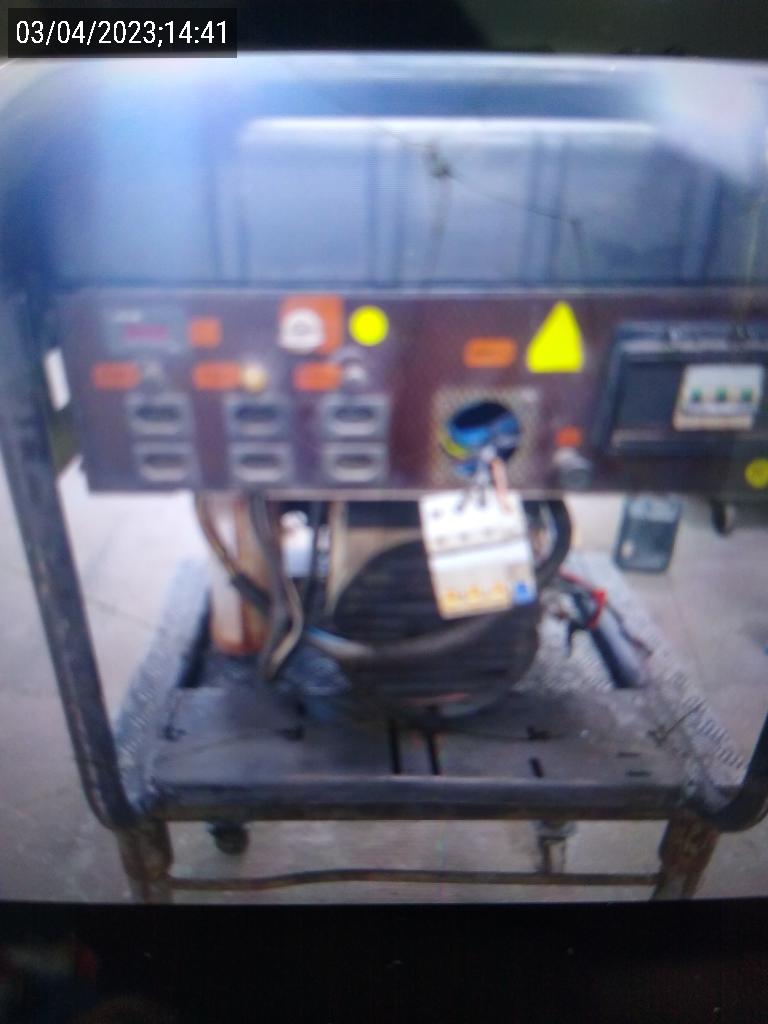

Foto Antes (GMG)

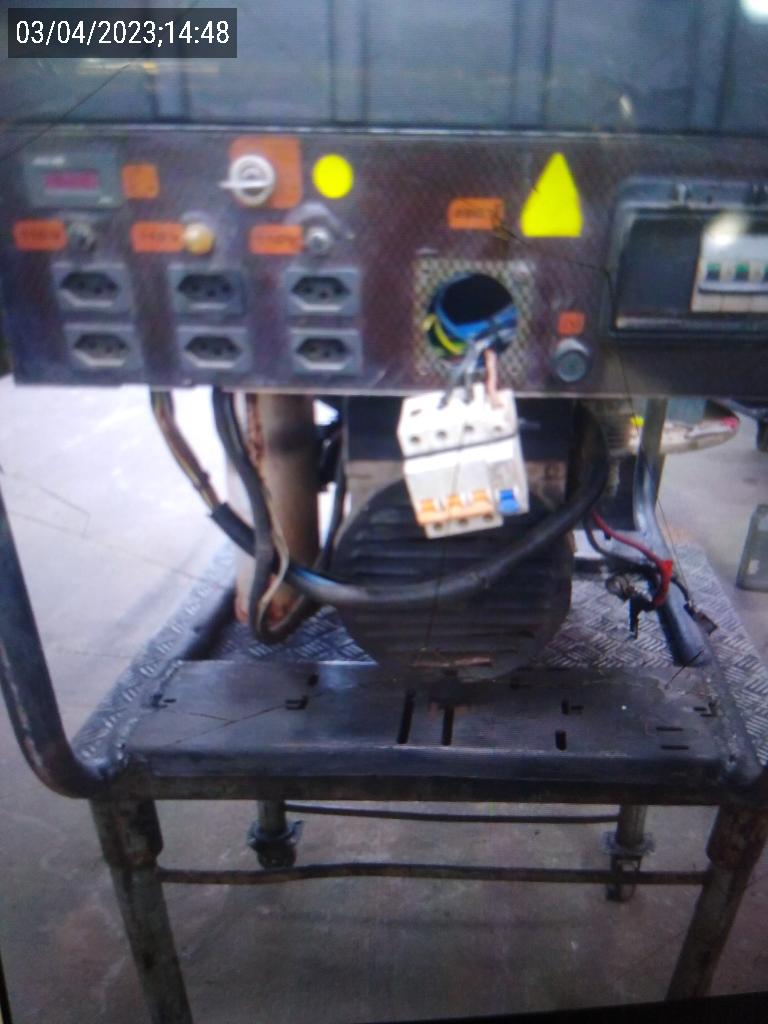

Foto Depois (GMG)


Nível de Óleo Lubrificante


Nível Água Radiador

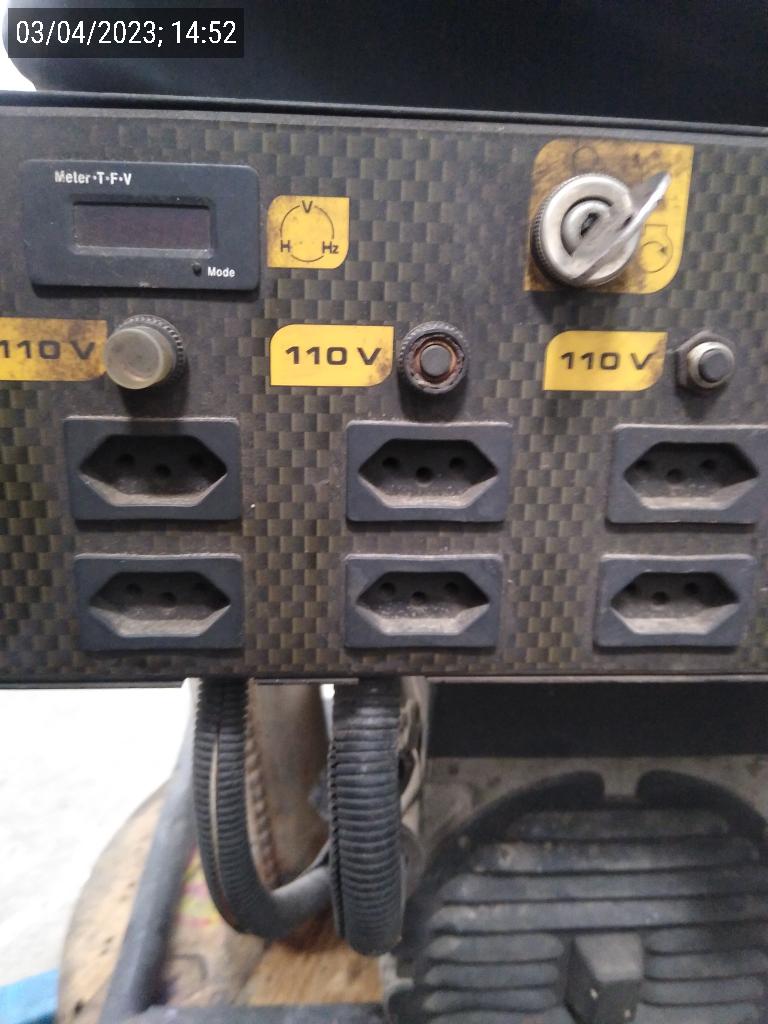

Painel de Comando Frente


Nível de Combustível
RELATÓRIO DE OBSERVAÇÕES
Realizado manutenção preventiva com teste em vazio ok carga ok, realizado limpeza e reapertos, realizado troca da base do gmg , realizado troca de óleo e filtros combustível e lubrificante, realizado troca dos coxins, gmg em manual
FINALIZAÇÃO
Observação (Cliente):
Observação (Técnico):
CLIENTE:

Fabio Valadão 		TÉCNICO:

Douglas da Costa
