ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA | OS # 264010 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 154145 | Nr Solicitação 264010 | Código Cliente 11615 | CNPJ 04416849003206 |
| Cliente ID DO BRASIL LOGISTICA LTDA | Unidade NOVA ODESSA | Área/Departamento NI | |
| Contato RICARDO DIAS | telefone (19)99465-0621 / (19)996548718 (19) 3466-8806//781 | e-Mail rdias@id-logistics.com.br,jonas@novaplast.com.br,rdias@id-logstics.com.br | |
| Endereço Atendimento NOVA ODESSA, RUA ANTENOR DE VIVO, 150, - DISTRITO INDUSTRIAL II - NOVA ODESSA - SP - 13460000 | Região 17 | ||
| Possui Contrato SIM | Tipo de Contrato COM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Contrato MENSAL | Técnico Última Preventiva Agnaldo Bragallia | Data Última Preventiva | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: GMG 02 | Tipo de Equipamento: Grupo Gerador | Fabricante: HEIMER | |
| Ano de Fabricação: 2015 | Tensão: 220V | Fator de Potência: 0.8 | Potência Elétrica: 260 |
| Potência Kva: 325 | Corrente (A): 850 | Frequencia: 60 | Horímetro Antes: 314.0 |
| Motor: FIAT / FPT/ IVECO | Modelo Motor: CURSOR13TE3A | Número Motor: 5054797 | |
| Alternador: WEG | Modelo Alternador: AG10250MI00AI | Número Alternador: 1029042678 | |
| Usca Modelo: DKG 307 | Painel de Controle: HEIMER | Horímetro Depois: 340.3 | |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Agnaldo Aparecido Bragallia | 04/04/2023 |
04/04/2023 13:44 0.00 KMs |
04/04/2023 13:44 0.0 KMs |
04/04/2023 13:44 | 04/04/2023 15:26 | Casa | KM |
| ESCOPO DOS SERVIÇOS | |||||||
| PEDIDOS EM ABERTOS | |||||
| Pedido | Quantidade | Realizado | Justificativa | ||
| DESCRIÇÃO DOS PEDIDOS |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | V | V | Verificado | ||
| Filtro de óleo lubrificante | V | V | Verificado | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Filtro de óleo combustível | V | V | Verificado | ||
| Filtro Coalecente (Raccor) | V | V | Verificado | ||
| Tanque de Combustível | V | V | Verificado | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | V | Verificado | ||
| Filtro de ar | V | V | Verificado | ||
| Abraçadeiras (Condições e Reaperto) | V | V | Verificado | ||
| Mangueiras (Condições e Reaperto) | V | V | Verificado | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Alternador da Bateria | V | V | Verificado | ||
| Bateria | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | V | V | Verificado | ||
| Sistema de desumidificação | N/A | N/A | |||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| Antes | Depois | ||||
| GERADOR | OK | NOK | OK | NOK | Observação |
| Reaperto da Baseta do Gerador | V | V | Verificado | ||
| Limpeza do Gerador | V | V | Verificado | ||
| Isolação do Gerador | V | V | Verificado | ||
| Ponte de Diodo verificada | V | V | Verificado | ||
| Fiação do Regulador de Tensão reapertada. | V | V | Verificado | ||
| Coxinho do Regulador de Tensão | V | V | Verificado | ||
| Verificação do TC | V | V | Verificado | ||
| Bobina Auxiliar Gerador / Regulador de Tensão | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FISÍCO/ESTADO) | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Identificações do painel | V | V | Verificado | ||
| Medidores painel (Voltimetro, Amperimetro, etc.) | V | N/A | |||
| Componentes frontais do painel (Chaves, Botões, etc.) | V | V | Verificado | ||
| Componentes internos do painel (Bornes, reles, etc.) | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Proteções de surto/ Aterramento | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Regulador de Tensão | V | V | Verificado | ||
| Regulador de Velocidade | V | V | Verificado | ||
| Contator/Disjuntor | V | V | Verificado | ||
| Bobinas do Disjuntor | V | V | Verificado | ||
| USCA (Aparência, Conexões, Bornes, etc.) | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) | OK | NOK | OK | NOK | Observação |
| Funcionamento do QTA/QTM | V | V | Verificado | ||
| Funcionamento USCA | V | V | Verificado | ||
| Alarmes | V | V | Verificado | ||
| Comando Pré Aquecimento | V | V | Verificado | ||
| Sensor de Pressão do Óleo | V | V | Verificado | ||
| Testes dos alarmes externos do GMG com NOC | N/A | N/A | |||
| Antes | Depois | ||||
| SALA DO GERADOR | OK | NOK | OK | NOK | Observação |
| Estado da sala | N/A | N/A | |||
| Estado do equipamento | V | V | Verificado | ||
| Estado da Entrada e Saída de Ar | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DO GRUPO GERADOR | |||||
| Item | Unid. | Refer. | Faixa ideal | Com Carga | |
| GMG | |||||
| Tensão Fase R | Volt (V) | 220V | + ou - 5% | 221.0 | |
| Tensão Fase S | Volt (V) | 220V | + ou - 5% | 221.0 | |
| Tensão Fase T | Volt (V) | 220V | + ou - 5% | 221.0 | |
| Rede | |||||
| Tensão Fase R | Volt (V) | + ou - 5% | 216.0 | ||
| Tensão Fase S | Volt (V) | + ou - 5% | 217.0 | ||
| Tensão Fase T | Volt (V) | + ou - 5% | 216.0 | ||
| CORRENTE | |||||
| Fase R | Amp | + ou 30 a 100% | 12.0 | ||
| Fase S | Amp | + ou 30 a 100% | 18.0 | ||
| Fase T | Amp | + ou 30 a 100% | 17.0 | ||
| Tensão da Bateria com Carregador Ligado | Volt (V) | 12Vcc ou 24Vcc | +110% a 115% | 26.0 | |
| Tensão da Bateria com Carregador Desligado | Volt (V) | 12Vcc ou 24Vcc | Acima de 103% | 26.0 | |
| Tensão da Bateria no Instante da Partida | Volt (V) | 12Vcc ou 24Vcc | Acima de 75% | 21.0 | |
| Tensão do Alternador de Baterias em Carga | Volt (V) | 12Vcc ou 24Vcc | +110% a 119% | 27.0 | |
| Frequencia | Hz | 60 | + ou - 5% | 60.0 | |
| Potência | KVA | 330 | 0% a 100% | 6.0 | |
| Potência Reativa | KVAr | 198 | Maximo 60% Carga (Indutivo) | 1.0 | |
| Potência Elétrica | KW | 264 | 30 a 100% | 6.0 | |
| Fator de Potência | cos | 0,8 | 0,8 a 1,0 | 0.9 | |
| Temperatura | °C | 70 a 90 | 70°C a 85°C | 0.0 | |
| Pressão Óleo | bar | 2 a 8 | 2 bar a 8 bar | 0.0 | |
| Consumo Combustível | L/H | 66 | 0.0 | ||
| Temperatura Admissão | °C | 25 | 0.0 | ||
| Pré Aquecimento | °C | 40C° a 55C° | 0.0 | ||
| STATUS | |||||
| Funcionamento | Status | Observação | |||
| data_hora_iniciado | |||||
| Operacional | Automático | ||||
| Horário de Ponta | NÃO | ||||
| Sistema de Paralelismo | N/A | ||||
| Sistema de Rampa | N/A | ||||
| Proteções Motor | |||||
| Proteções Motor - Baixa Pressão Óleo | OK | ||||
| Proteções Motor - Alta Temperatura | OK | ||||
| Proteções Motor - Ruídos ou Vibrações Anormais | OK | ||||
| Proteções Gerador | |||||
| Tensão | OK | ||||
| Frequência | OK | ||||
| Nível do Tanque de Diesel (Status) | 100% | ||||
| Tempo das Operações | |||||
| Falta de Rede (Segundos) | 10 | ||||
| Assumir Carga (Segundos) | 15 | ||||
| Retorno de Rede (Segundos) | 10 | ||||
| Resfriamento do Gerador (Segundos) | 188 | ||||
| FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X ) | |||||
| FINALIZAÇÃO | |||||
|
Observações gerais Efetuado MP no GMG onde foi conferido tensão das baterias, níveis de óleo combustível/lubrificantes, nível de água do radiador, inspeção visual e testes nos componentes , realizado o reaperto da baseta,limpeza e verificações Ok. Testes a vazio e com carga ok. GMG em automático |
Observações opcionais |
||||
|
Serafim |
Agnaldo Aparecido Bragallia |
||||
|

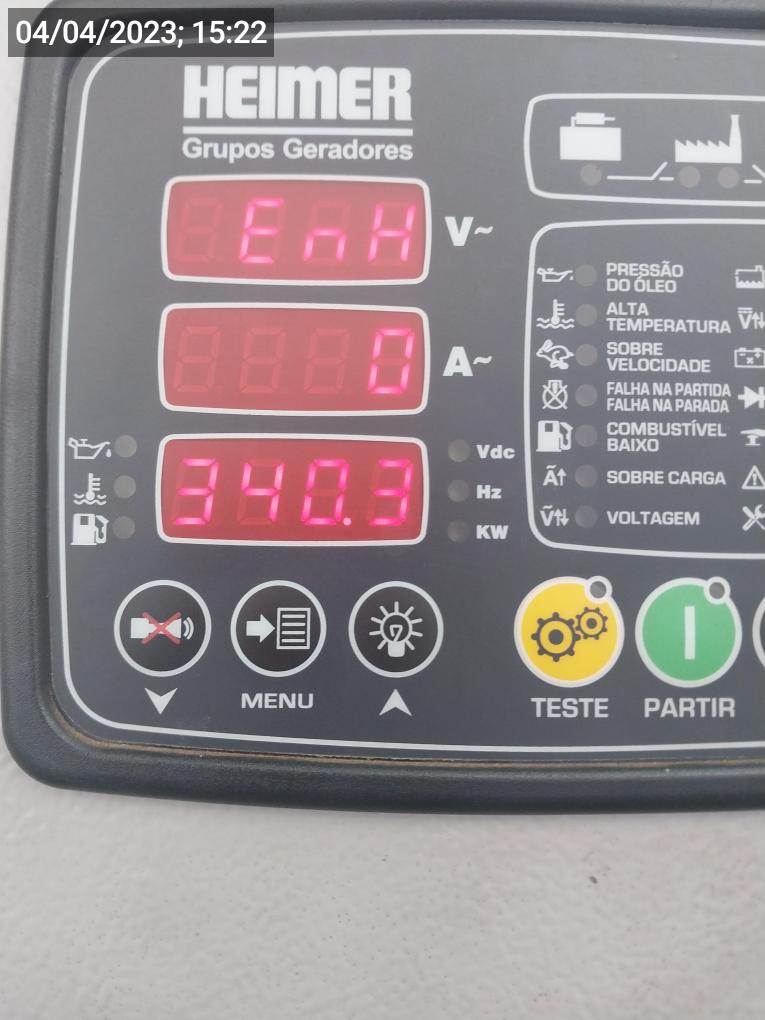

Foto Horímetro Término Serviços
|
Fachada Cliente Opcional
|
||||
|

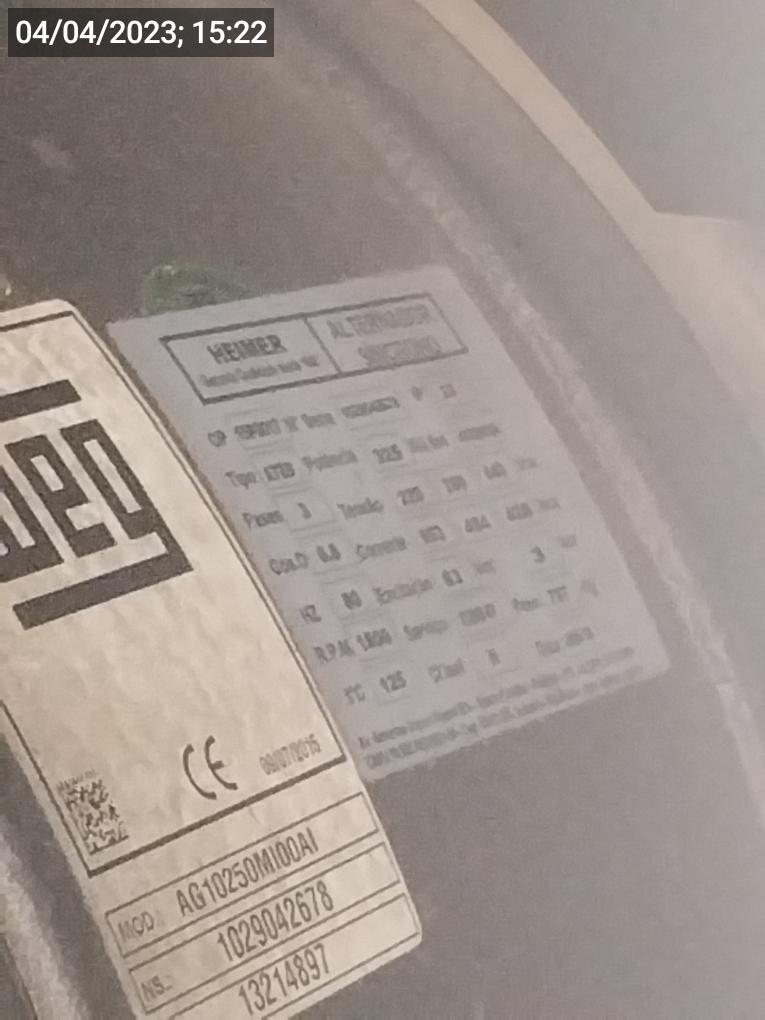

Placa Identificação Opcional
|

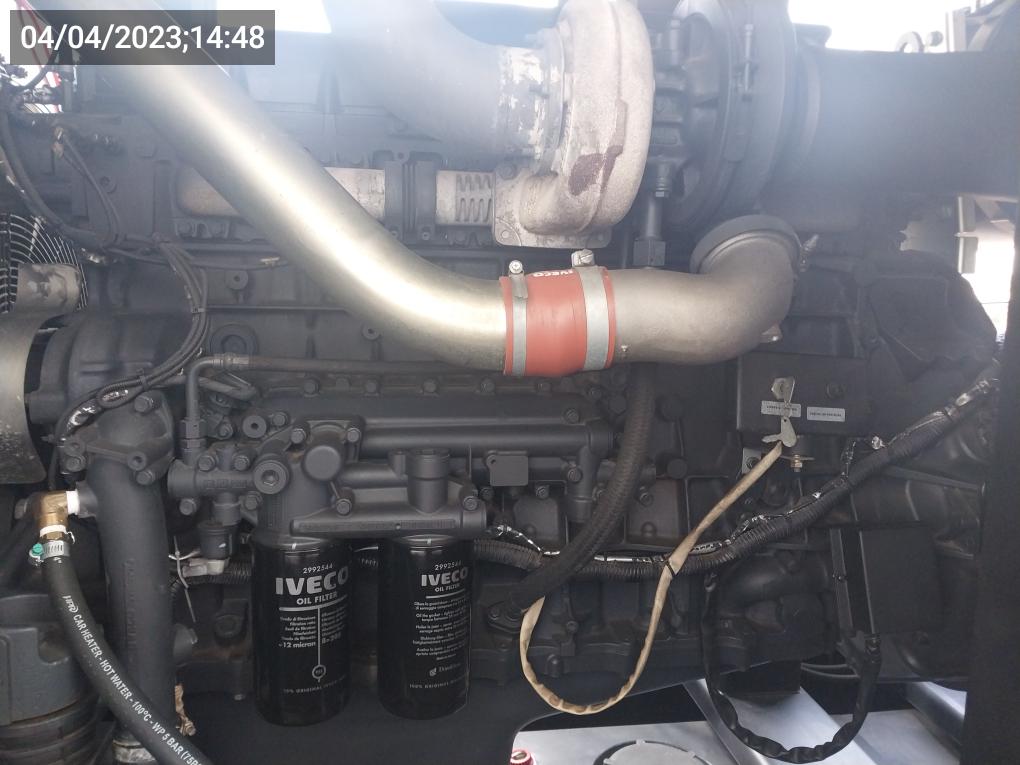

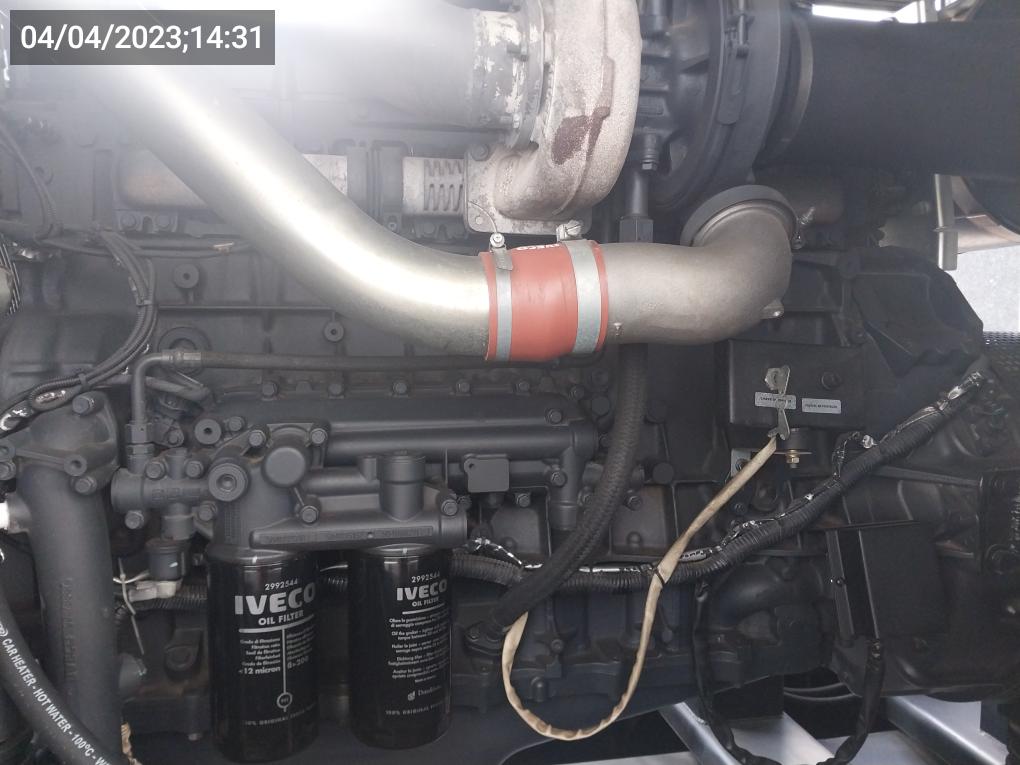

Foto Antes Opcional (Motor):
|
||||
|
Foto Depois Opcional (Motor)
|

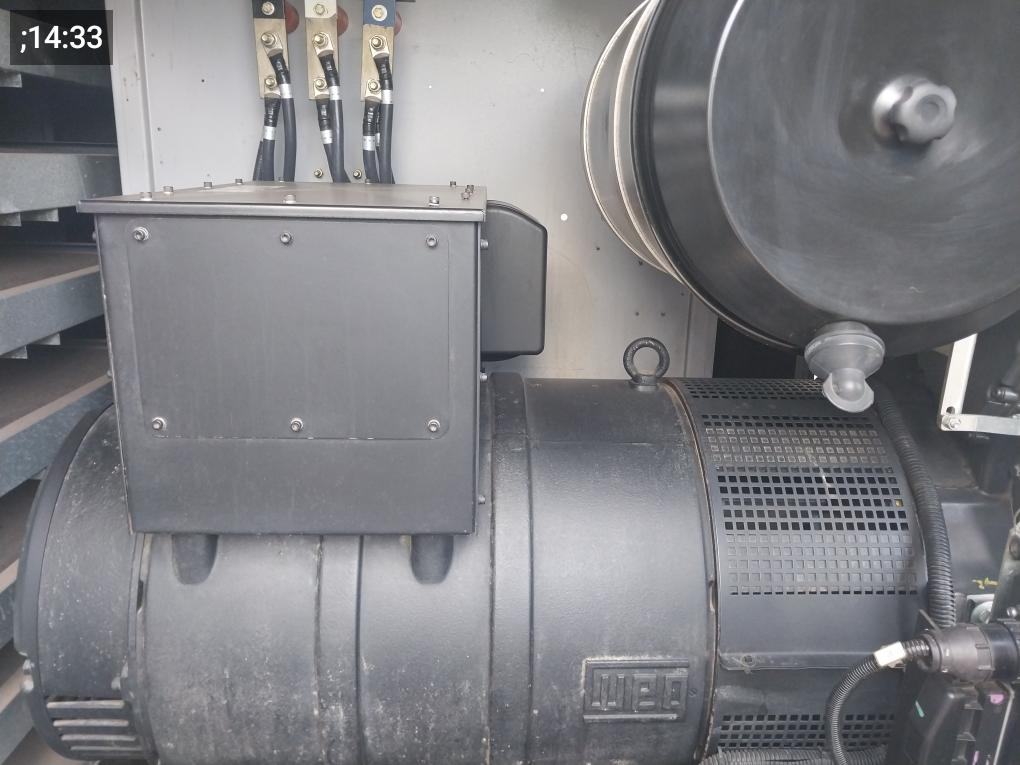

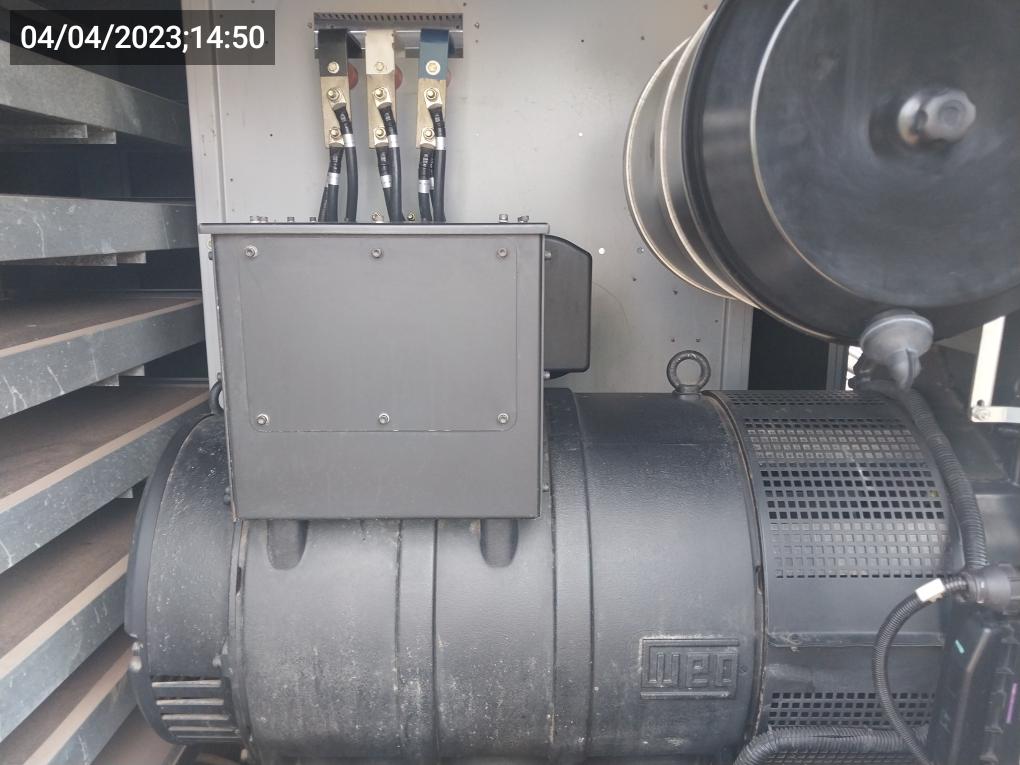

Alternador Antes Opcional
|
||||
|
Foto Antes Opcional (GMG)
|
Foto Depois opcional (GMG)
|
||||
|

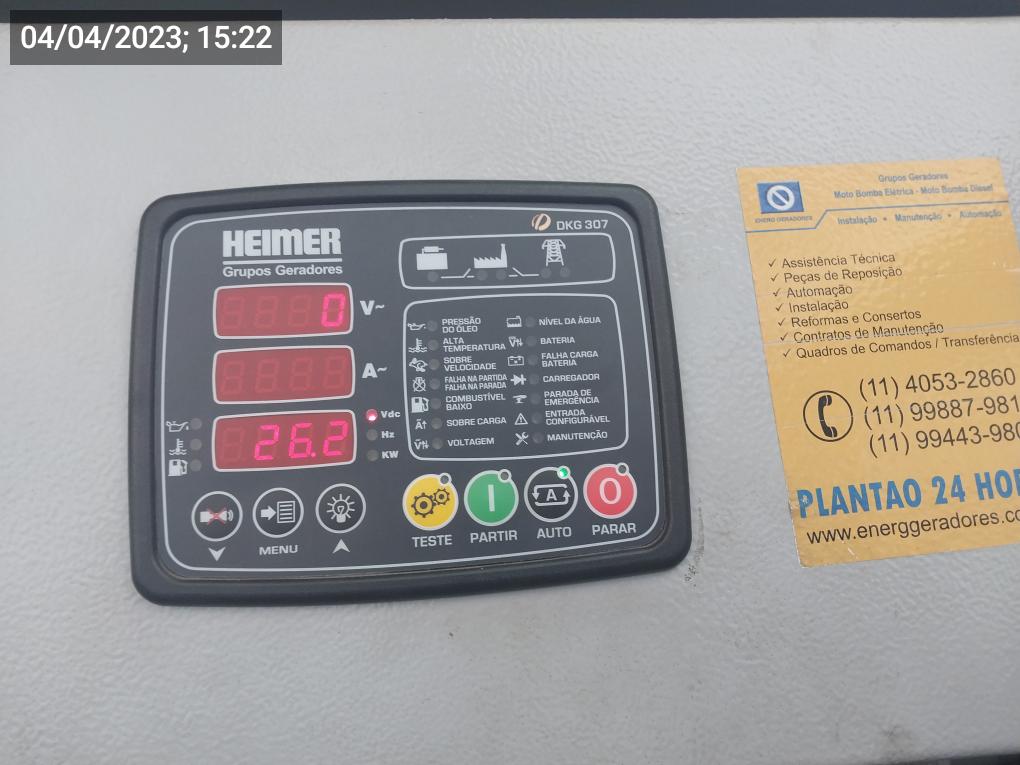

Painel de Comando Frente Opcional
|

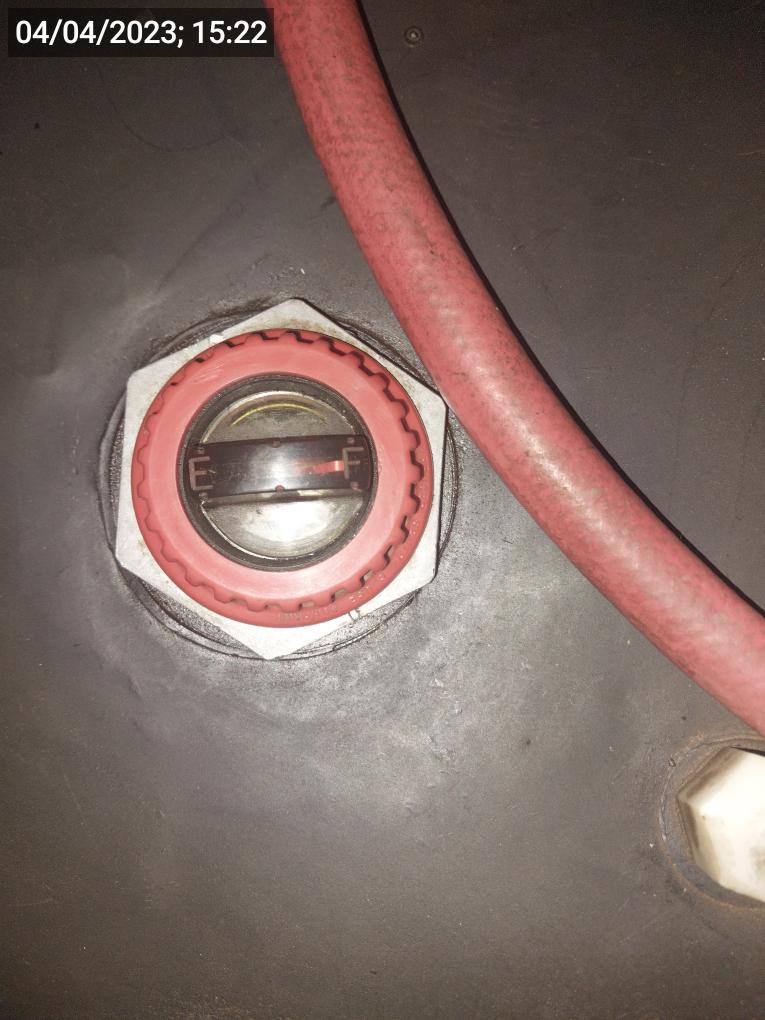

Nível de Combustível Opcional
|
||||
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|

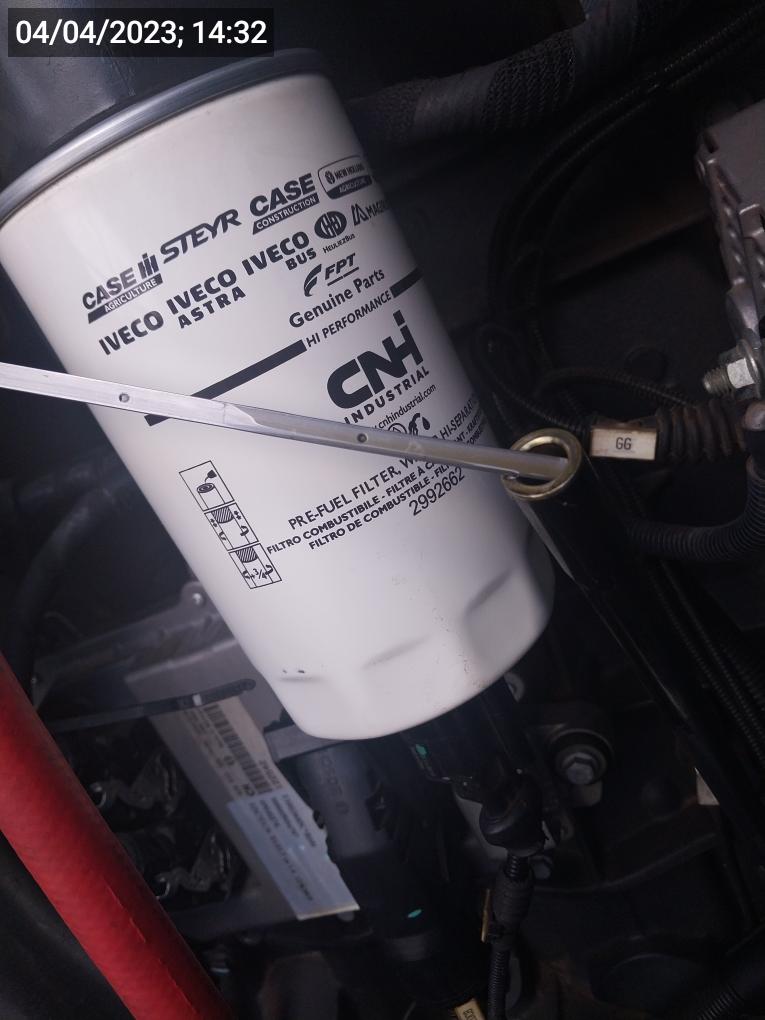

Foto Antes (Óleo Lubrificante) - OK
|

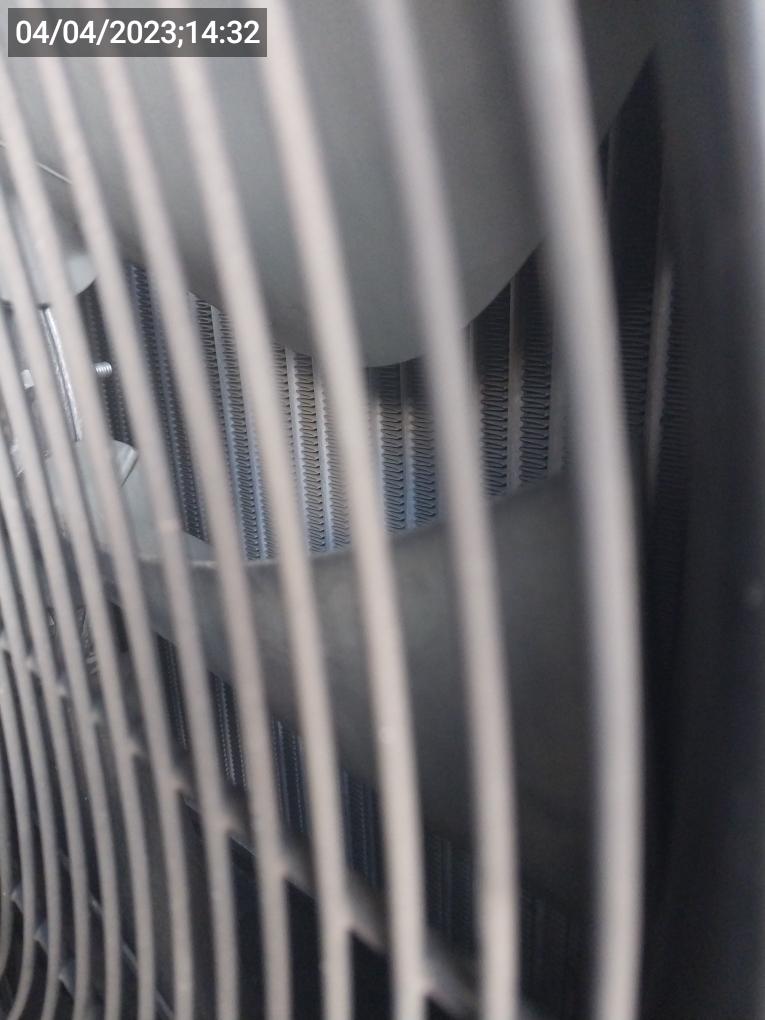

Foto Antes (Radiador) - OK
|
||||
|

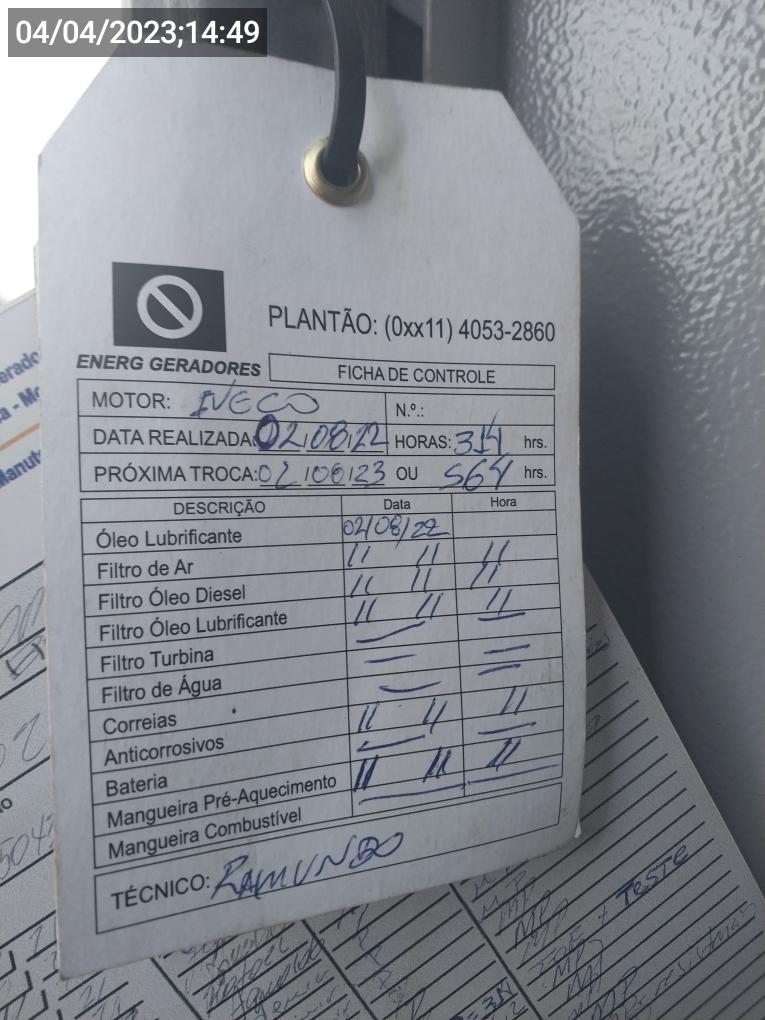

Foto Opcional (Óleo Lubrificante) - Ok
|

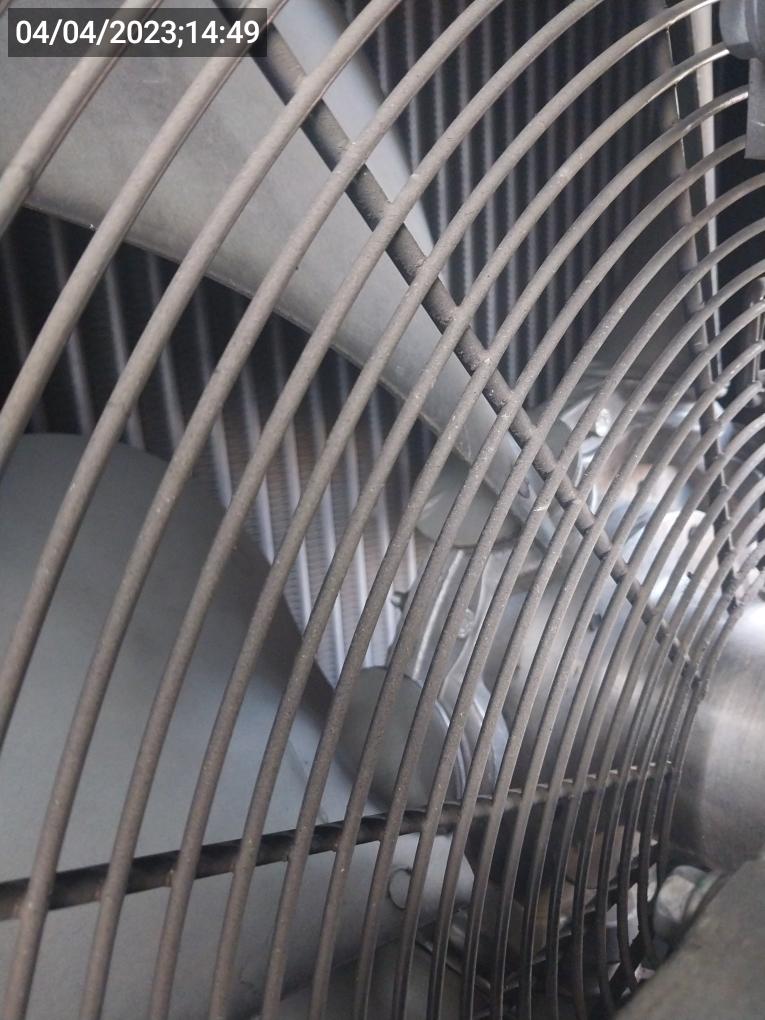

Foto Opcional (Radiador) - Ok
|
||||
