ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA | N° 266514 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 150498 | Nr Solicitação 266514 | Código Cliente 9545 | CNPJ 47427653003130 |
| Cliente MAKRO ATACADISTA S.A | Unidade Makro Soroc. Norte Lj 17 | Área/Departamento MANUTENÇÃO | |
| Contato Caio Melassi | telefone NA | e-Mail victor@energgeradores.com.br,17-manutencao@makro.com.br,mdcabral@makro.com.br,,17-processos@makro.com.br,rmpereira@makro.com.br | |
| Endereço Atendimento Makro Soroc. Norte Lj 17, Rod. Raposo Tavares, S/N - Km 104, - Jd. Novo Mundo - Votarantim Sorocaba - SP - 18110005 | Região 17 | ||
| Possui Contrato SIM | Tipo de Contrato COM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Contrato MENSAL | Técnico Última Preventiva Ezequiel | Data Última Preventiva | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: GMG 1 | Tipo de Equipamento: Grupo Gerador | Fabricante: STEMAC | |
| Ano de Fabricação: 2001 | Tensão: 380V | Fator de Potência: 0.8 | Potência Elétrica: 272 |
| Potência Kva: 340 | Corrente (A): 520 | Frequencia: 60 | Horímetro Antes: 10838.0 |
| Motor: CUMMINS | Modelo Motor: NT855 | Número Motor: 30366091 | |
| Alternador: WEG | Modelo Alternador: GTA315 | Número Alternador: 93540 | |
| Usca Modelo: | Painel de Controle: COMAP | Horímetro Depois: 10894.0 | |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Agnaldo Aparecido Bragallia | 28/03/2023 |
28/03/2023 07:24 0.00 KMs |
28/03/2023 07:24 0.0 KMs |
28/03/2023 07:24 | 28/03/2023 10:37 | Próximo Cliente | |
| ESCOPO DOS SERVIÇOS | |||||||
| PEDIDOS EM ABERTOS | |||||
| Pedido | Quantidade | Realizado | Justificativa | ||
| DESCRIÇÃO DOS PEDIDOS |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | X | X | Pendente | ||
| Filtro de óleo lubrificante | X | X | Pendente | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Filtro de óleo combustível | X | X | Pendente | ||
| Filtro Coalecente (Raccor) | X | X | Pendente | ||
| Tanque de Combustível | X | X | Pendente | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | V | Verificado | ||
| Filtro de ar | V | V | Verificado | ||
| Abraçadeiras (Condições e Reaperto) | V | V | Verificado | ||
| Mangueiras (Condições e Reaperto) | V | V | Verificado | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Alternador da Bateria | V | V | Verificado | ||
| Bateria | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | V | V | Verificado | ||
| Sistema de desumidificação | N/A | N/A | |||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| Filtro Coalecente Raccor | |||||
| Antes | Depois | ||||
| GERADOR | OK | NOK | OK | NOK | Observação |
| Reaperto da Baseta do Gerador | V | V | Verificado | ||
| Limpeza do Gerador | V | V | Verificado | ||
| Isolação do Gerador | V | V | Verificado | ||
| Ponte de Diodo verificada | V | V | Verificado | ||
| Fiação do Regulador de Tensão reapertada. | V | V | Verificado | ||
| Coxinho do Regulador de Tensão | V | V | Verificado | ||
| Verificação do TC | V | V | Verificado | ||
| Bobina Auxiliar Gerador / Regulador de Tensão | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FISÍCO/ESTADO) | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Identificações do painel | V | V | Verificado | ||
| Medidores painel (Voltimetro, Amperimetro, etc.) | N/A | N/A | |||
| Componentes frontais do painel (Chaves, Botões, etc.) | V | V | Verificado | ||
| Componentes internos do painel (Bornes, reles, etc.) | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Proteções de surto/ Aterramento | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Regulador de Tensão | V | V | Verificado | ||
| Regulador de Velocidade | V | V | Verificado | ||
| Contator/Disjuntor | V | V | Verificado | ||
| Bobinas do Disjuntor | V | V | Verificado | ||
| USCA (Aparência, Conexões, Bornes, etc.) | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) | OK | NOK | OK | NOK | Observação |
| Funcionamento do QTA/QTM | V | V | Verificado | ||
| Funcionamento USCA | V | V | Verificado | ||
| Alarmes | V | V | Verificado | ||
| Comando Pré Aquecimento | V | V | Verificado | ||
| Sensor de Pressão do Óleo | V | V | Verificado | ||
| Testes dos alarmes externos do GMG com NOC | N/A | N/A | |||
| Antes | Depois | ||||
| SALA DO GERADOR | OK | NOK | OK | NOK | Observação |
| Estado da sala | N/A | N/A | |||
| Estado do equipamento | V | V | Verificado | ||
| Estado da Entrada e Saída de Ar | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DO GRUPO GERADOR | |||||
| Item | Unid. | Refer. | Faixa ideal | Com Carga | |
| GMG | |||||
| Tensão Fase R | Volt (V) | 380V | + ou - 5% | 379.0 | |
| Tensão Fase S | Volt (V) | 380V | + ou - 5% | 381.0 | |
| Tensão Fase T | Volt (V) | 380V | + ou - 5% | 381.0 | |
| Rede | |||||
| Tensão Fase R | Volt (V) | + ou - 5% | 400.0 | ||
| Tensão Fase S | Volt (V) | + ou - 5% | 398.0 | ||
| Tensão Fase T | Volt (V) | + ou - 5% | 398.0 | ||
| CORRENTE | |||||
| Fase R | Amp | + ou 30 a 100% | 237.0 | ||
| Fase S | Amp | + ou 30 a 100% | 242.0 | ||
| Fase T | Amp | + ou 30 a 100% | 223.0 | ||
| Tensão da Bateria com Carregador Ligado | Volt (V) | 12Vcc ou 24Vcc | +110% a 115% | 27.0 | |
| Tensão da Bateria com Carregador Desligado | Volt (V) | 12Vcc ou 24Vcc | Acima de 103% | 27.0 | |
| Tensão da Bateria no Instante da Partida | Volt (V) | 12Vcc ou 24Vcc | Acima de 75% | 23.0 | |
| Tensão do Alternador de Baterias em Carga | Volt (V) | 12Vcc ou 24Vcc | +110% a 119% | 27.0 | |
| Frequencia | Hz | 60 | + ou - 5% | 60.0 | |
| Potência | KVA | 330 | 0% a 100% | 130.0 | |
| Potência Reativa | KVAr | 198 | Maximo 60% Carga (Indutivo) | 0.0 | |
| Potência Elétrica | KW | 264 | 30 a 100% | 109.0 | |
| Fator de Potência | cos | 0,8 | 0,8 a 1,0 | 0.8 | |
| Temperatura | °C | 70 a 90 | 70°C a 85°C | 70.0 | |
| Pressão Óleo | bar | 2 a 8 | 2 bar a 8 bar | 0.0 | |
| Consumo Combustível | L/H | 66 | 0.0 | ||
| Temperatura Admissão | °C | 25 | 0.0 | ||
| Pré Aquecimento | °C | 40C° a 55C° | 41.0 | ||
| STATUS | |||||
| Funcionamento | Status | Observação | |||
| data_hora_iniciado | |||||
| Operacional | Automático | ||||
| Horário de Ponta | NÃO | ||||
| Sistema de Paralelismo | N/A | ||||
| Sistema de Rampa | N/A | ||||
| Proteções Motor | |||||
| Proteções Motor - Baixa Pressão Óleo | OK | ||||
| Proteções Motor - Alta Temperatura | OK | ||||
| Proteções Motor - Ruídos ou Vibrações Anormais | OK | ||||
| Proteções Gerador | |||||
| Tensão | OK | ||||
| Frequência | OK | ||||
| Nível do Tanque de Diesel (Status) | 70% | ||||
| Tempo das Operações | |||||
| Falta de Rede (Segundos) | 10 | ||||
| Assumir Carga (Segundos) | 15 | ||||
| Retorno de Rede (Segundos) | 10 | ||||
| Resfriamento do Gerador (Segundos) | 180 | ||||
| FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X ) | |||||
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|
Foto Antes (Óleo Lubrificante) - NOK
|

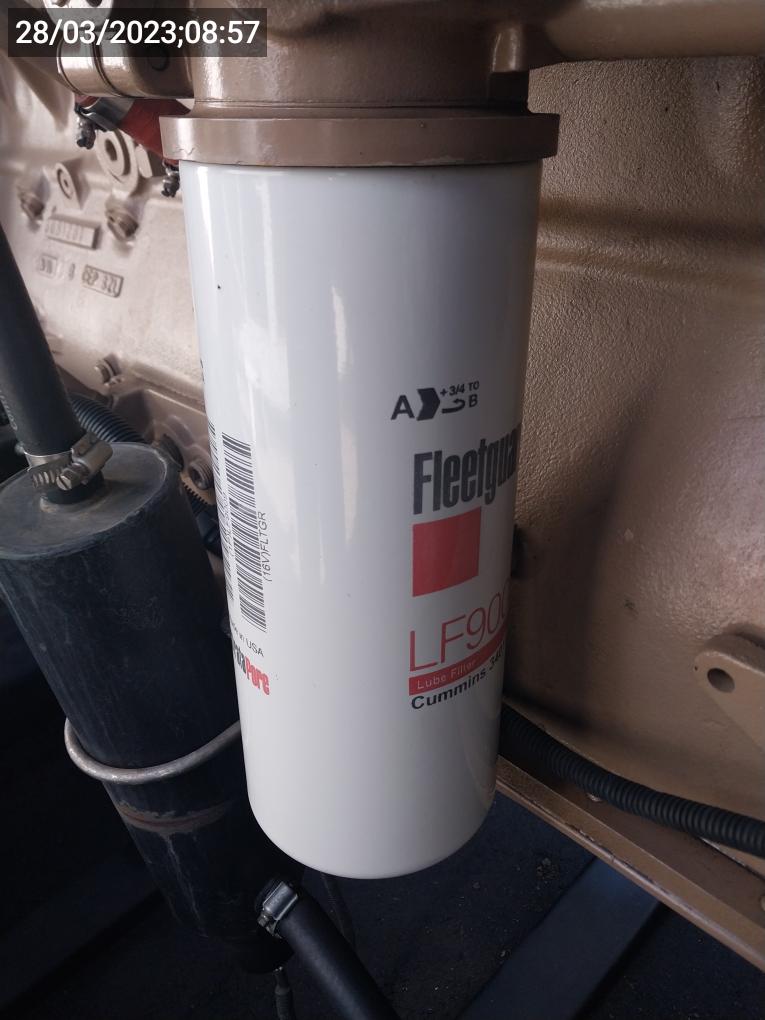

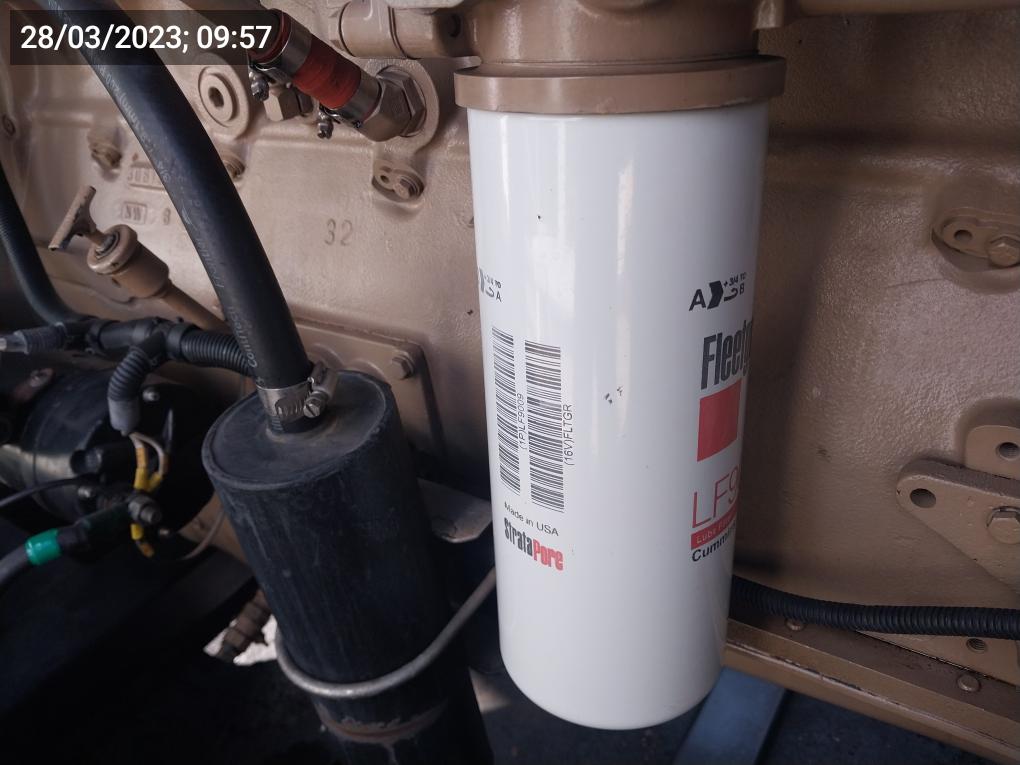

Foto Antes (Filtro de óleo lubrificante) - NOK
|
||||
|

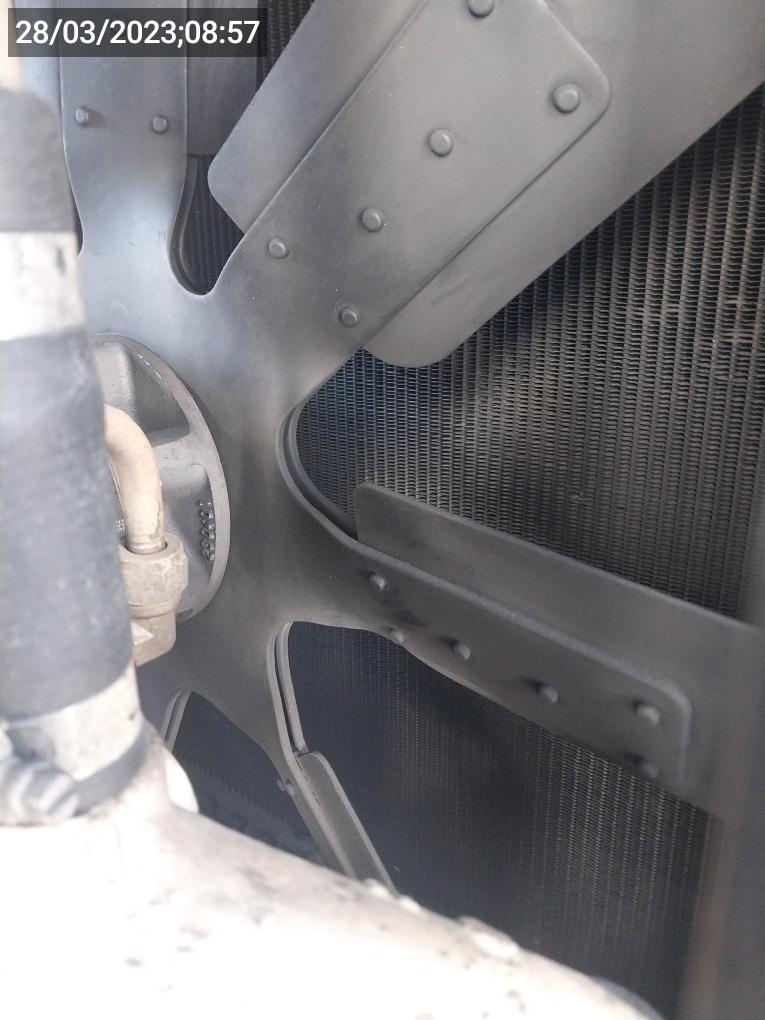

Foto Antes (Radiador) - OK
|

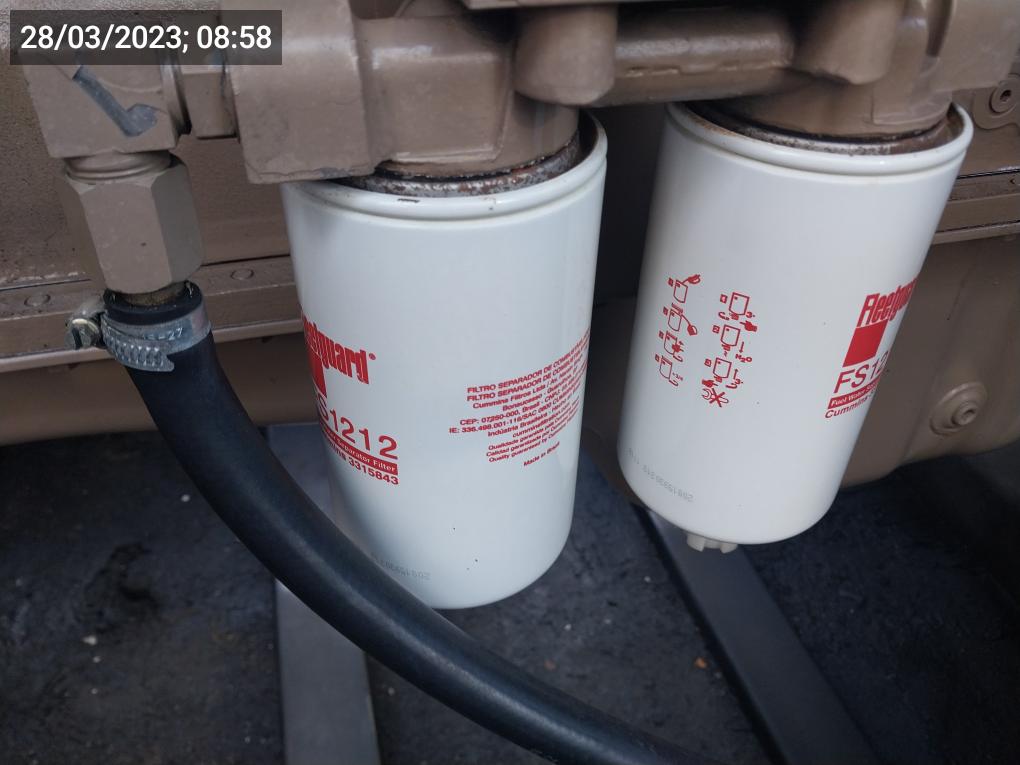

Foto Antes (Filtro de óleo combustível) - NOK
|
||||
|
Foto Antes (Filtro Coalecente (Raccor)) - NOK
|

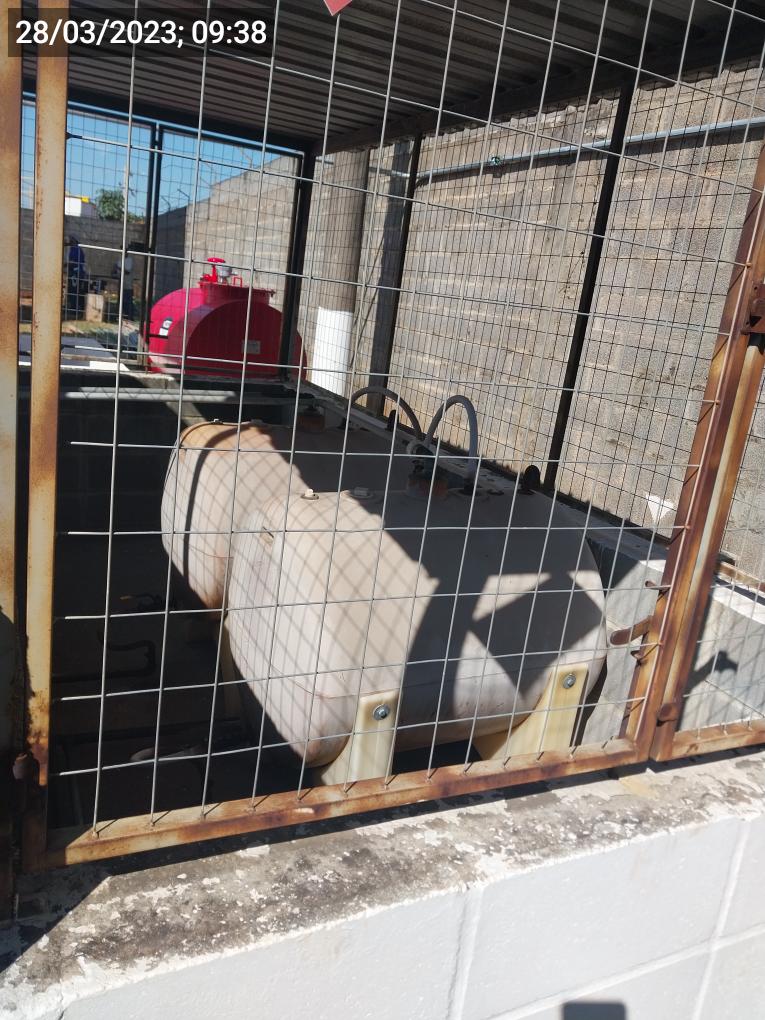

Foto Antes (Tanque de Combustível) - NOK
|
||||
|
Foto Depois (Óleo Lubrificante) - NOk
|
Foto Depois (Filtro de óleo lubrificante) - NOk
|
||||
|

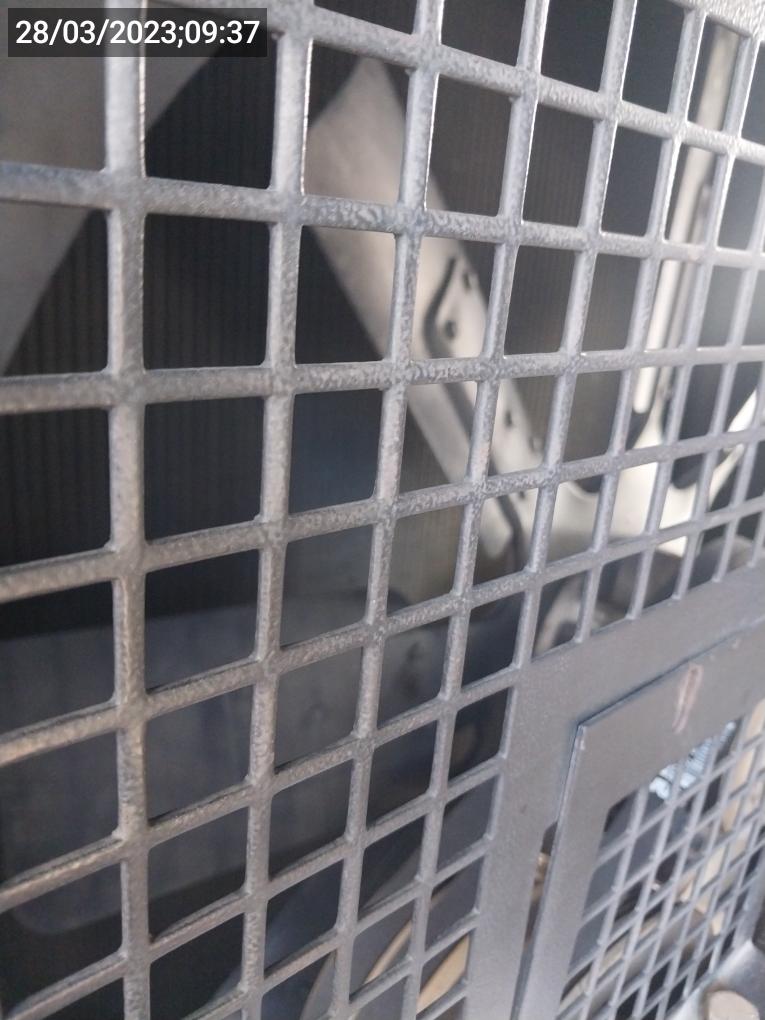

Foto Opcional (Radiador) - Ok
|
Foto Depois (Filtro de óleo combustível) - NOk
|
||||
|
Foto Depois (Filtro Coalecente (Raccor)) - NOk
|
Foto Depois (Tanque de Combustível) - NOk
|
||||
| RELATÓRIO FOTOGRÁFICO | |||||
|

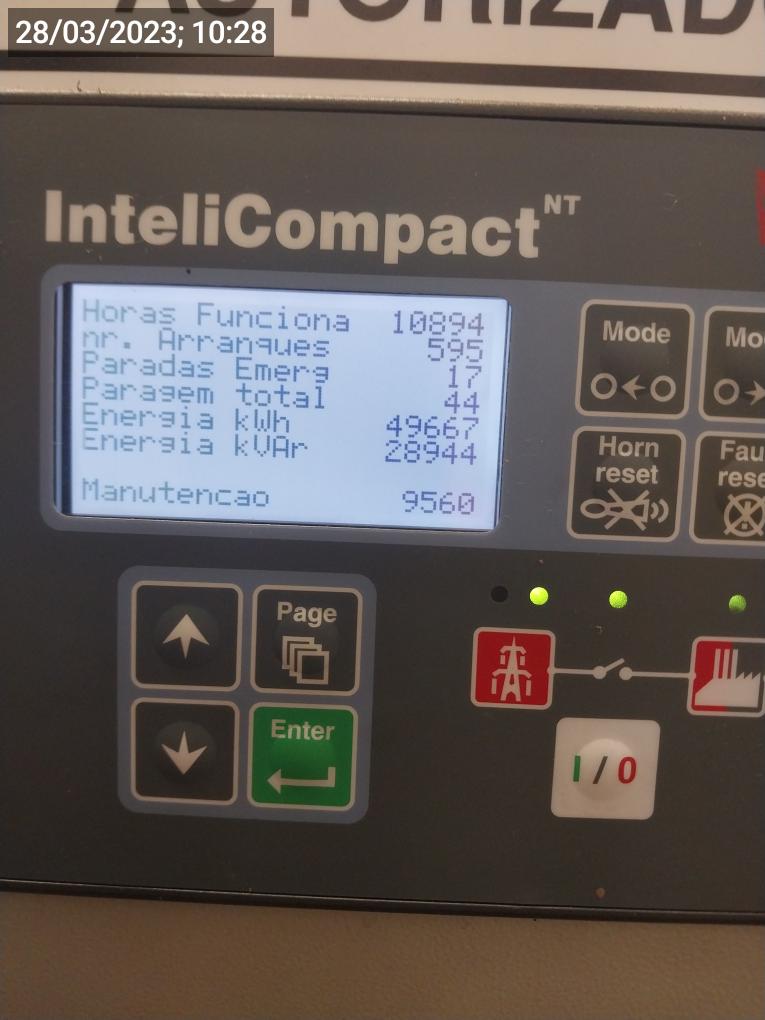

Foto Horímetro Término Serviços
|
Fachada Cliente Opcional
|
||||
|
Placa Identificação Opcional
|

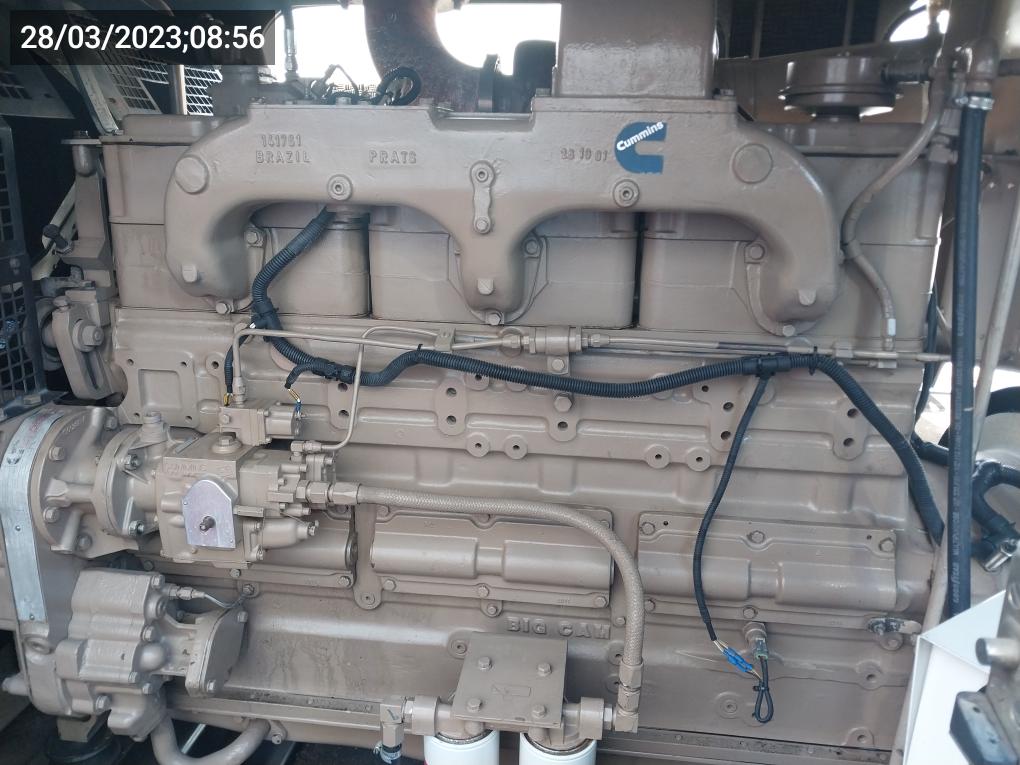

Foto Antes Opcional (Motor):
|
||||
|

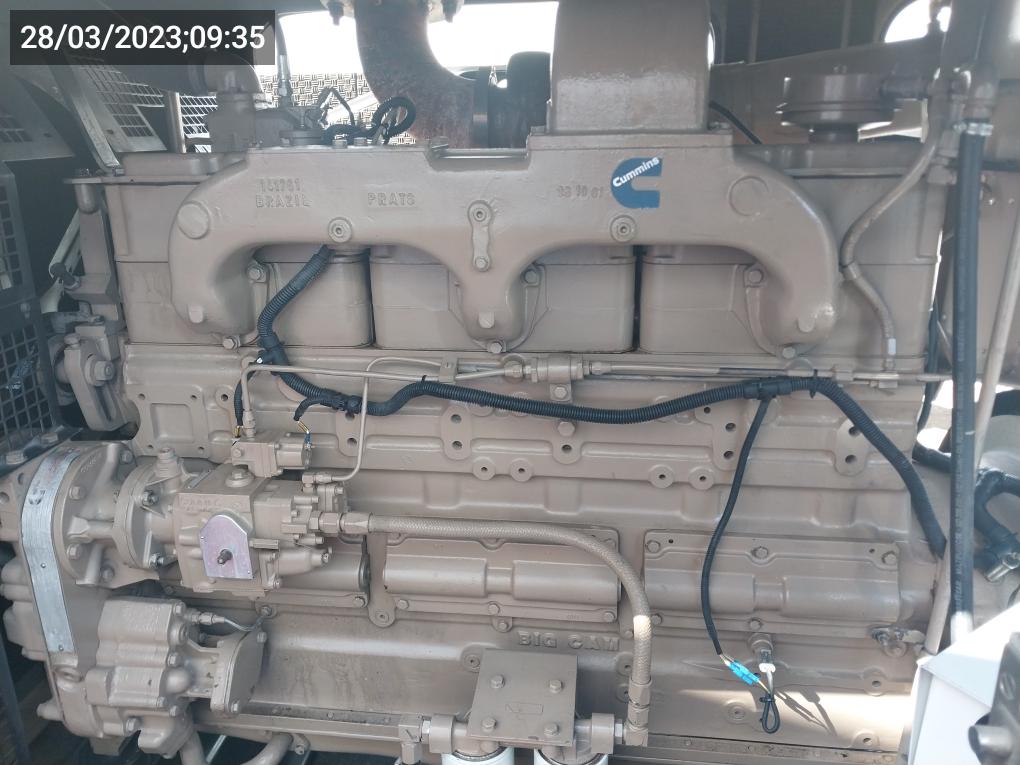

Foto Depois Opcional (Motor)
|

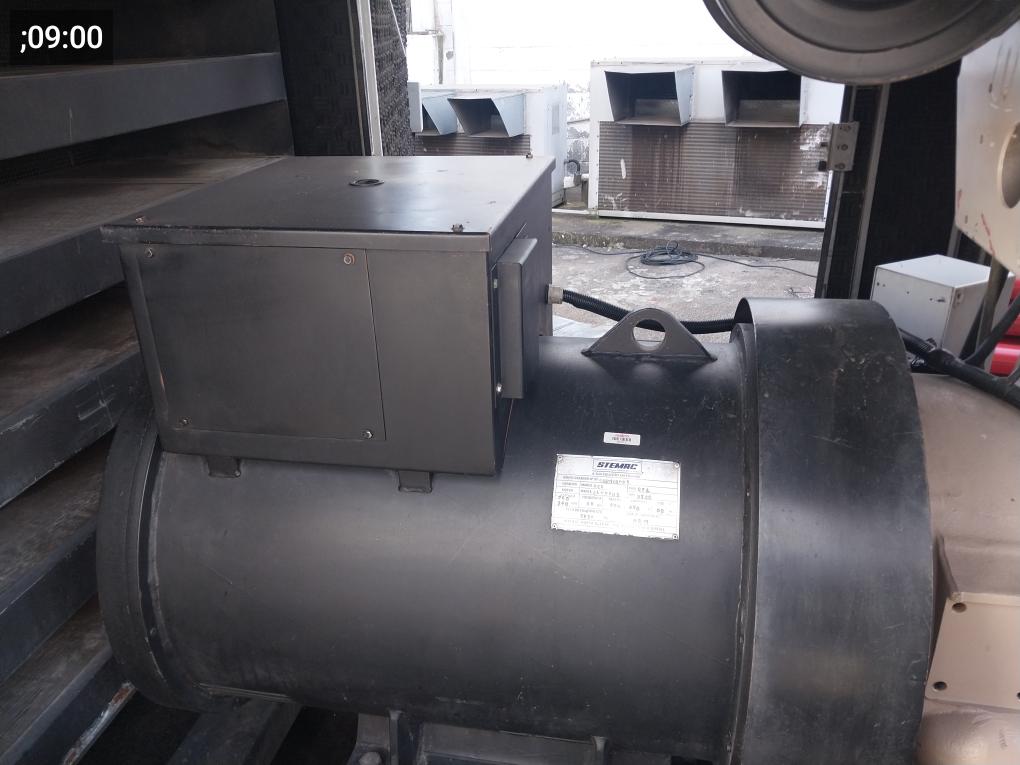

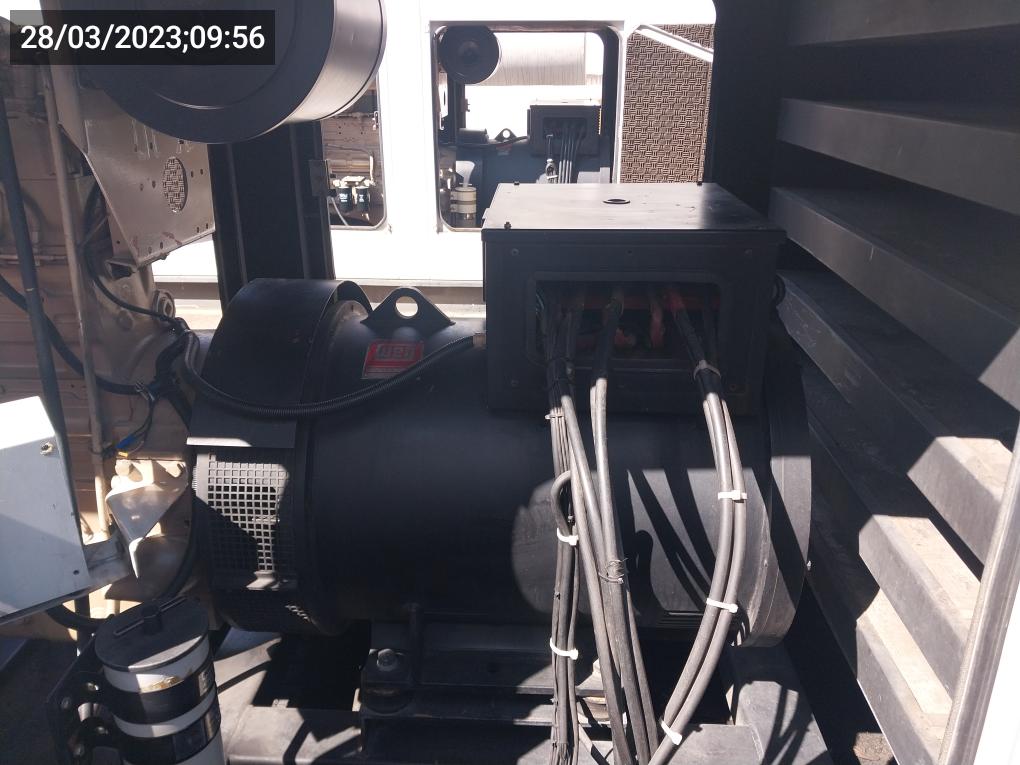

Alternador Antes Opcional
|
||||
|
Foto Antes Opcional (GMG)
|
Foto Depois opcional (GMG)
|
||||
|

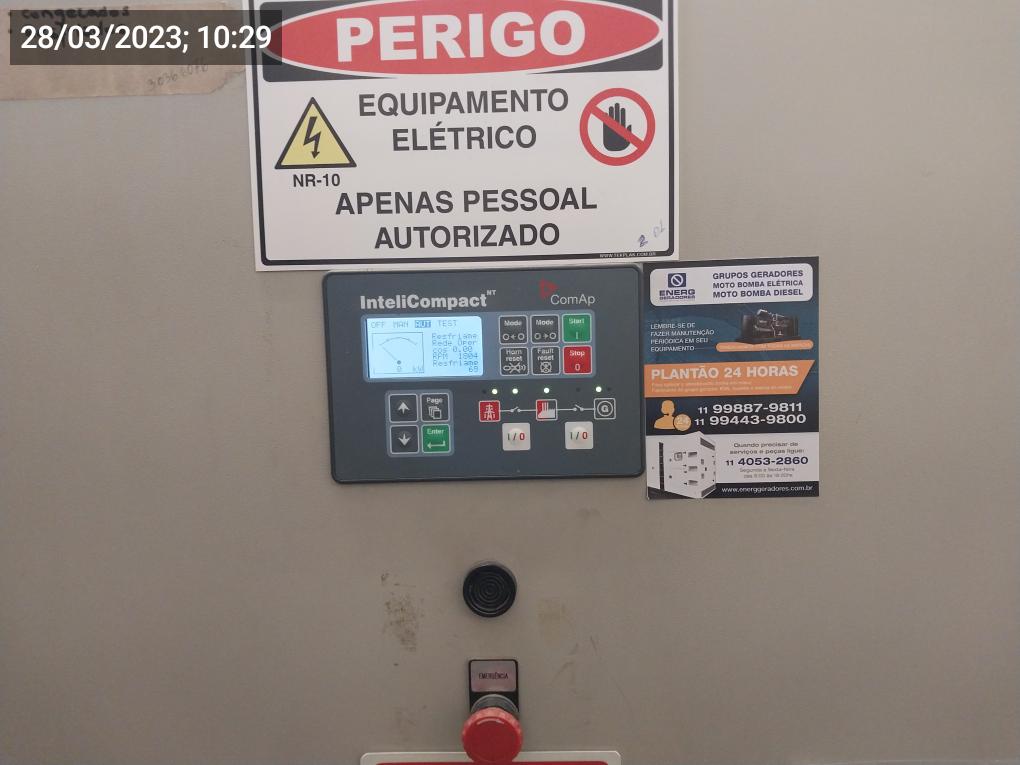

Painel de Comando Frente Opcional
|
|||||
| RELATÓRIO DE OBSERVAÇÕES | |||||
| Efetuado MP no GMG onde foi conferido tensão das baterias, níveis de óleo combustível/lubrificantes, nível de água do radiador, inspeção visual e testes nos componentes , realizado o reaperto da baseta,limpeza e verificações Ok. Testes a vazio e com carga ok. GMG em automático | |||||
| FINALIZAÇÃO | |
|
Observação (Cliente):
|
Observação (Técnico):
|
|
CLIENTE: Francisco |
TÉCNICO: Agnaldo Aparecido Bragallia |
|
