ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA MOTO BOMBA | OS # 277485 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 151776 | Nr Solicitação 277485 | Código Cliente 9915 | CNPJ 35402759000185 |
| Cliente BIMBO DO BRASIL LTDA | Unidade RAPOSO | Área/Departamento Marcio Ronaldo Osilio | |
| Contato Marcio Ronaldo Osilio | telefone 1121779056 | e-Mail thiago.madureira@grupobimbo.com, marcio.osilio@grupobimbo.com,carlos.desousa@grupobimbo.com,diego.trindade@grupobimbo.com,mauricio.penha@grupobimbo.com,edinei.cbrito@grupobimbo.com,valdeir.soares@gbsupport.net | |
| Endereço Atendimento RAPOSO, R ERICO VERISSIMO, 342, - JARDIM CAMBARA - SÃO PAULO - SP - 05560900 | Região 30 | ||
| Possui Contrato SIM | Tipo de Contrato SEM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Preventiva MENSAL | Técnico Última Preventiva Alexsandro Sachetto | Data Última Preventiva | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: MB 01 | Tipo de Equipamento: Moto Bomba | Fabricante: MERCEDES BENZ | |
| Ano de Fabricação: | Baterias Corrente: | Qtd. Baterias: | Horímetro Antes: 160.00 |
| Motor: MERCEDES BENZ | Modelo Motor: OM314 | Número Motor: 343919012105926 | Bomba: |
| Modelo Bomba: | Vazão: | Número Bomba: | |
| Modelo Módulo: | Painel de Comando: | Horímetro término Serviços: 160.00 | |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Alex Sandro Sachetto | 29/03/2023 |
29/03/2023 04:59 0.00 KMs |
29/03/2023 06:38 0.0 KMs |
29/03/2023 06:39 | 29/03/2023 08:38 | Próximo Cliente | |
| ESCOPO DOS SERVIÇOS | |||||||
| DESCRIÇÃO DOS PEDIDOS |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | X | X | Pendente | ||
| Filtro de óleo lubrificante | X | X | Pendente | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Filtro de óleo combustível | X | X | Pendente | ||
| Filtro Coalecente (Raccor) | N/A | V | |||
| Tanque de Combustível | V | V | Verificado | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | V | Verificado | ||
| Filtro de ar | X | X | Pendente | ||
| Abraçadeiras (Condições e Reaperto) | V | V | Verificado | ||
| Mangueiras (Condições e Reaperto) | V | V | Verificado | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Alternador da Bateria | V | V | Verificado | ||
| Banco de Bateria 1 | X | V | Resolvido | ||
| Banco de Bateria 2 | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | V | V | Verificado | ||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| VERIFICA ENCERRAMENTO | N/A | ||||
| Antes | Depois | ||||
| BOMBA E TUBULAÇÃO | OK | NOK | OK | NOK | Observação |
| Verificação visual (poeiras, sujeiras e outras substâncias) | V | V | Verificado | ||
| Verificar lubrificação do acoplamento | V | V | Verificado | ||
| Verificar lubrificação dos mancais | V | V | Verificado | ||
| Verificar vazamentos e ancoragem das tubulações de entrada da bomba centrifuga (sucção). | V | V | Verificado | ||
| Verificar as juntas das tubulações de sucção. | V | V | Verificado | ||
| Verificar as juntas das tubulações de recalque | V | V | Verificado | ||
| Verificar os barriletes | V | V | Verificado | ||

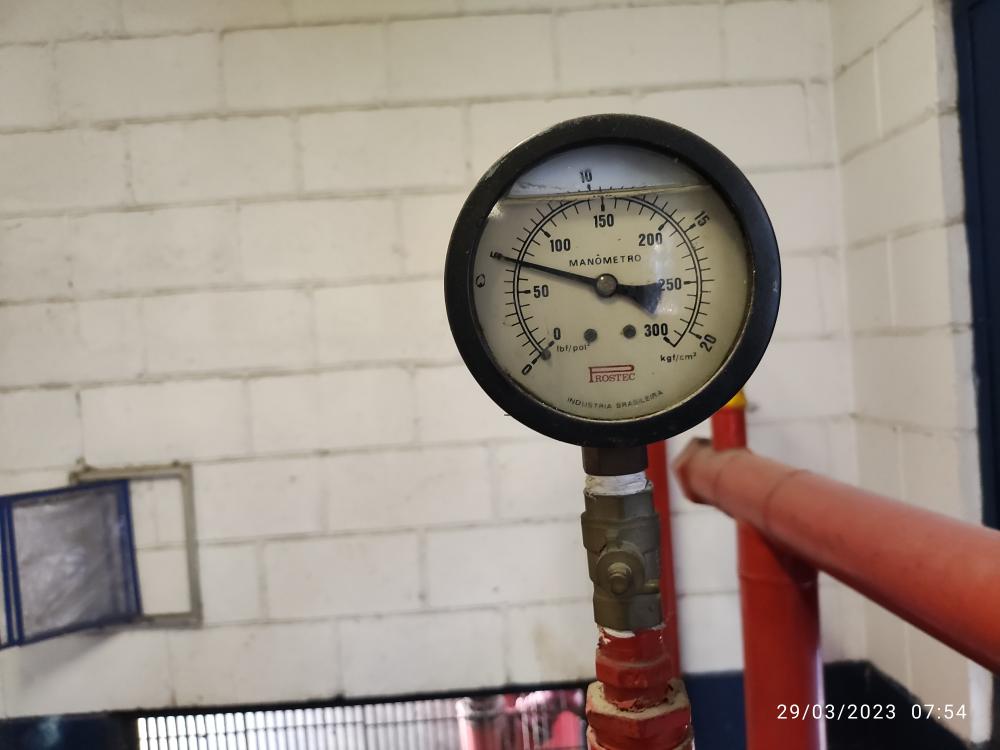

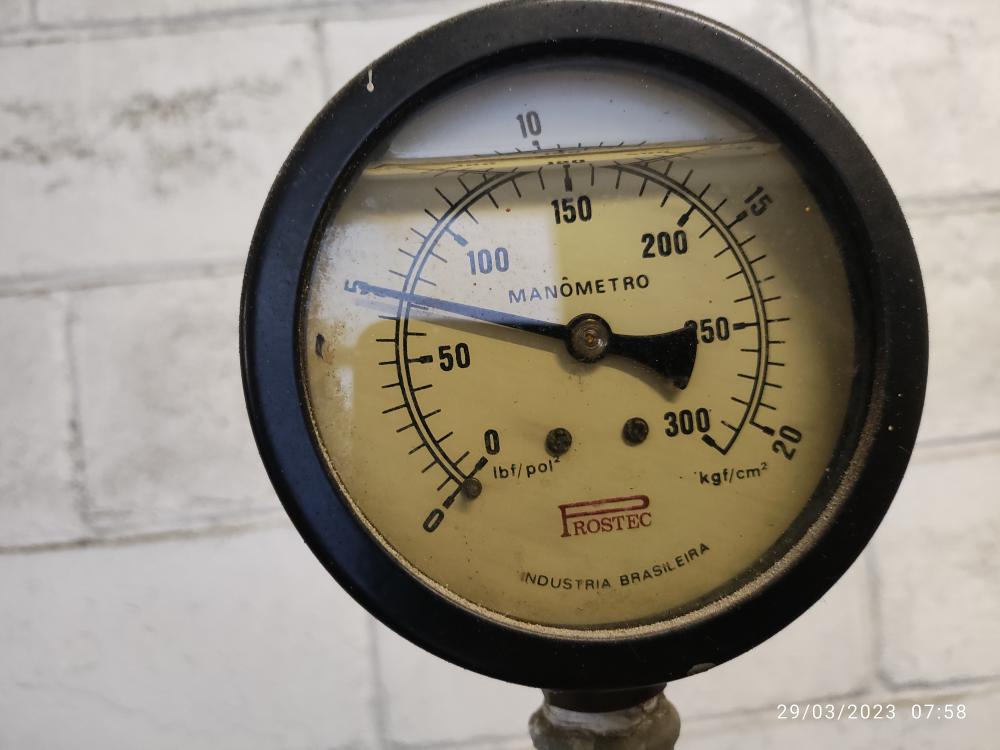

| Verificar o manovacuômetro, manômetros e pressostatos | V | V | Verificado | ||
| Verificar válvula de retenção | V | V | Verificado | ||
| Verificar válvula de alívio | V | V | Verificado | ||
| Verificar se a limpeza da tubulação de sucção (retirada de residuos sólidos), foi efetuada. | V | V | Verificado | ||
| Antes | Depois | ||||
| PAINEL DE COMANDO | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Controlador da motobomba | V | V | Verificado | ||
| Componentes externos do painel | V | V | Verificado | ||
| Componentes internos do painel | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Antes | Depois | ||||
| SALA DA MOTOBOMBA | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Controlador da motobomba | V | V | Verificado | ||
| Componentes externos do painel | V | V | Verificado | ||
| Componentes internos do painel | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Antes | Depois | ||||
| TESTES FUNCIONAIS | OK | NOK | OK | NOK | Observação |
| Indicação medidores/controlador | V | V | Verificado | ||
| Voltímetros (tensão da bateria) | V | V | Verificado | ||
| Amperímetro (bateria) | V | V | Verificado | ||
| Temperatura | V | V | Verificado | ||
| Pressão de óleo | V | V | Verificado | ||
| Teste de lâmpadas (LEDs) | V | V | Verificado | ||
| Funcionamento chaves de comando | V | V | Verificado | ||
| Funcionamento partida manual Banco de Bateria 1 | V | V | Verificado | ||
| Funcionamento partida manual Banco de Bateria 2 | V | V | Verificado | ||
| Verificar vibração e ruído do motor em funcionamento | V | V | Verificado | ||
| Parada manual do motor | V | V | Verificado | ||
| Partida automática | V | V | Verificado | ||
| Ciclo de partidas (3 com cada banco) | V | V | Verificado | ||
| Alarmes | V | V | Verificado | ||
| Funcionamento pré-aquecimento | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DA MOTOBOMBA DIESEL | |||||
| Item | Unid. | Refer. | Faixa ideal | Sem Carga | |
| Tensão da bateria BANCO 1 COM CARREGADOR LIGADO | Volt (V) | 110% a 115% | + 10 a 15% de Vn | 13.0 | |
| Tensão da bateria BANCO 1 com carregador desligado: | Volt (V) | Acima de 103% | + 0 a 15% de Vn | 12.0 | |
| Tensão da bateria BANCO 1 no instante da partida | Volt (V) | Acima de 75% | - 30% a 0% de Vn | 11.0 | |
| Tensão da bateria banco 2 com carregado ligado | Volt (V) | 110% a 115% | + 10 a 15% de Vn | 14.0 | |
| Tensão da bateria banco 2 com carregador desligado | Volt (V) | Acima de 103% | + 0 a 15% de Vn | 13.0 | |
| Tensão da bateria banco 2 no instante da partida | Volt (V) | Acima de 75% | +10 a 20% de Vn | 11.0 | |
| Rotação do motor | RPM | 1800 | + ou - 5% | 1800.0 | |
| Temperatura Motor em Operação | °C | 80 °C | 70° a 92°C | 65.0 | |
| Pressão de óleo | BAR | 2BAR | > 2BAR | 4.0 | |
| PRÉ AQUECIMENTO (temperatura) | °C | 50 | 45◦ a 60◦ | 75.0 | |
| PRÉ AQUECIMENTO (corrente) | A | 4A | >4A | 35.0 | |
| TESTE DE DESEMPENHO | ||||||
| TEMPO | VAZÃO | PRESSÃO SUCÇÃO | PRESSÃO RECALQUE | PRESSÃO ÓLEO | TEMPERATURA | ROTAÇÃO |
| Minutos | L/H | Kgf/cm² | Kgf/cm² | BAR | °C | RPM |
| 5 | 7 | 6 | 6 | 4 | 55 | 1800 |
| 10 | 7 | 6 | 6 | 4 | 55 | 1800 |
| 15 | 7 | 6 | 6 | 4 | 55 | 1800 |
| 30 | 7 | 6 | 6 | 4 | 55 | 1800 |
| 60 | 7 | 6 | 6 | 4 | 55 | 1800 |
| Foi feito troca de óleo? SIM: ( ) NÃO: ( X ) |
| FINALIZAÇÃO | |||||
|

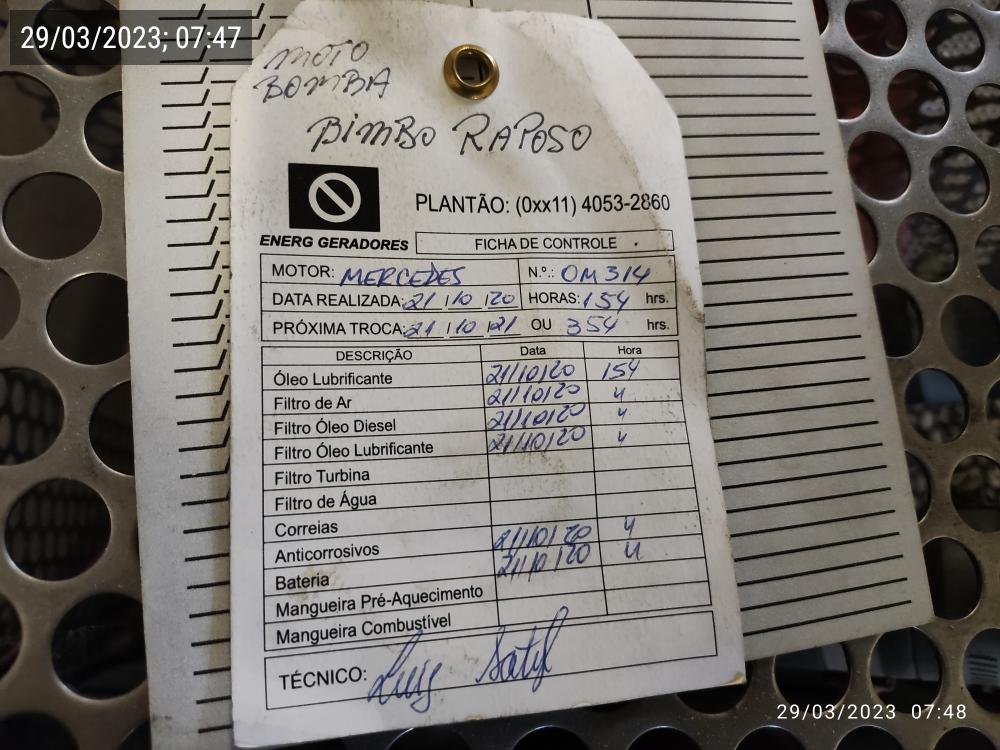

Observações gerais *nota se. Relatório de Teste sem carga, acompanhado pelo Técnico de Manutenção Sr. Marcelo/ Galego. Onde foi realizado testes e verificações, conferido Tensão das Baterias, níveis de óleo combustível/lubrificantes, nível de água do radiador, inspeção visual e testes nos componentes/equipamentos. "O cliente representado pelo Sr. Marcelo não autorizou a realização do teste com carga durante essa manutenção preventiva, ficando ciente o cliente que a ausência do teste com carga prejudica a analise e performance da preventiva, pois sem o mesmo, não é possível testar o sistema de transferência e performance do motor e alternador, a Energ ressalta a importância da execução do teste com carga em todas as preventivas para o melhor rendimento das manutenções e diagnósticos? OBS.: Tof vencida, conforme já informado anteriormente. Moto Bomba, se encontra em estado automático e operante. |
Observações opcionais |
||||
|
Marcelo |
Alex Sandro Sachetto |
||||
|

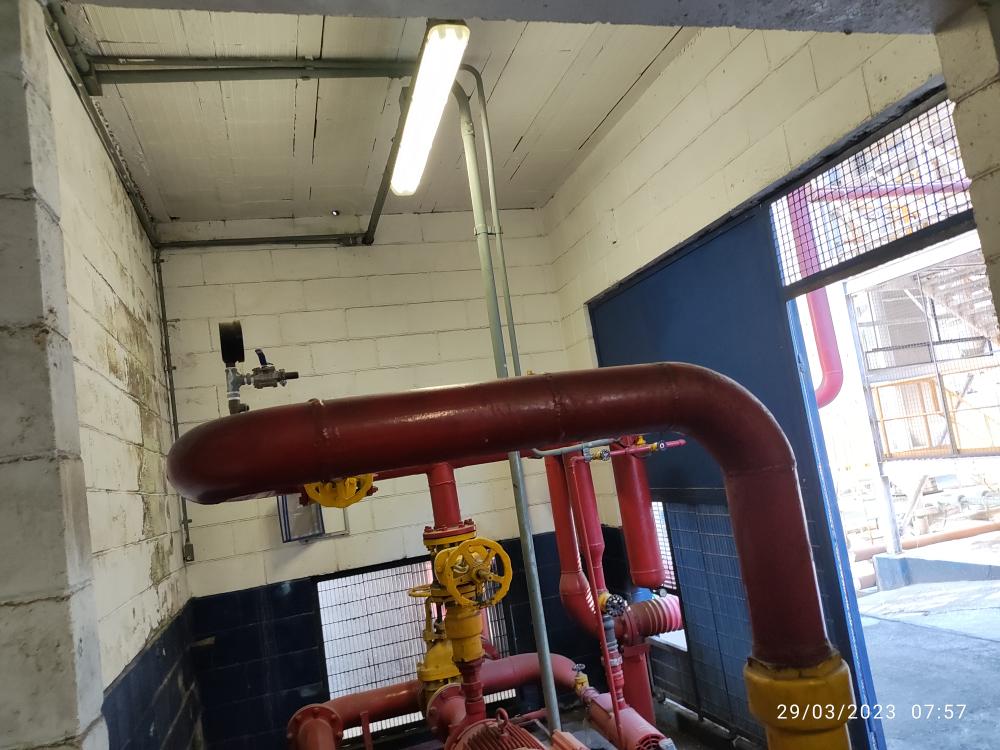

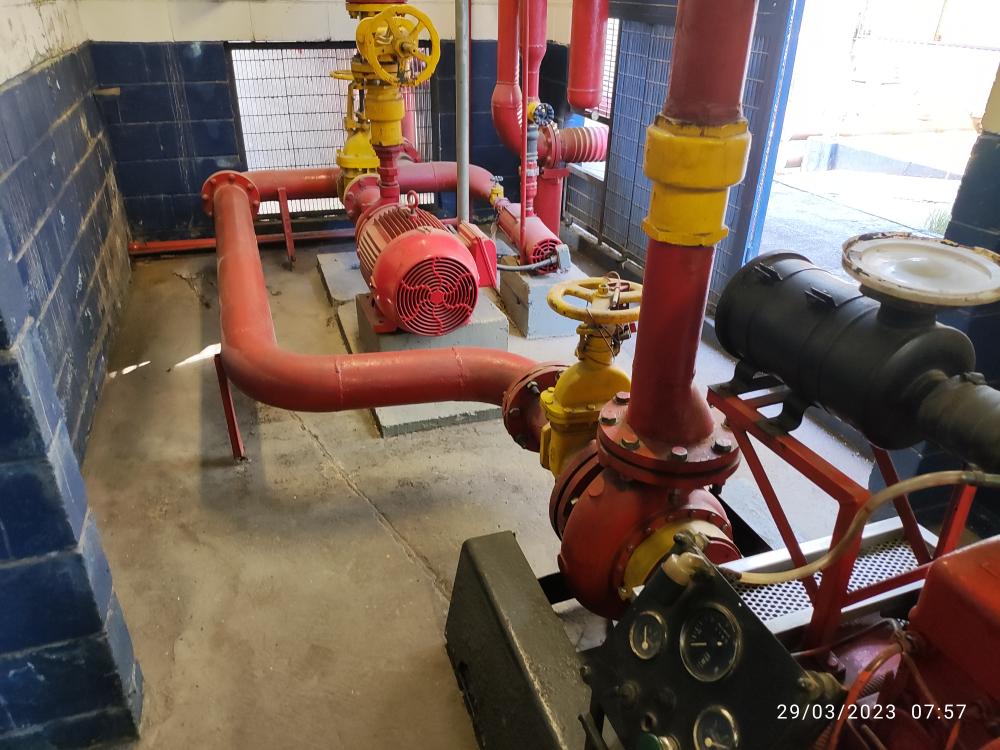

Foto Antes (Estado da sala) - OK(Opcional)
|

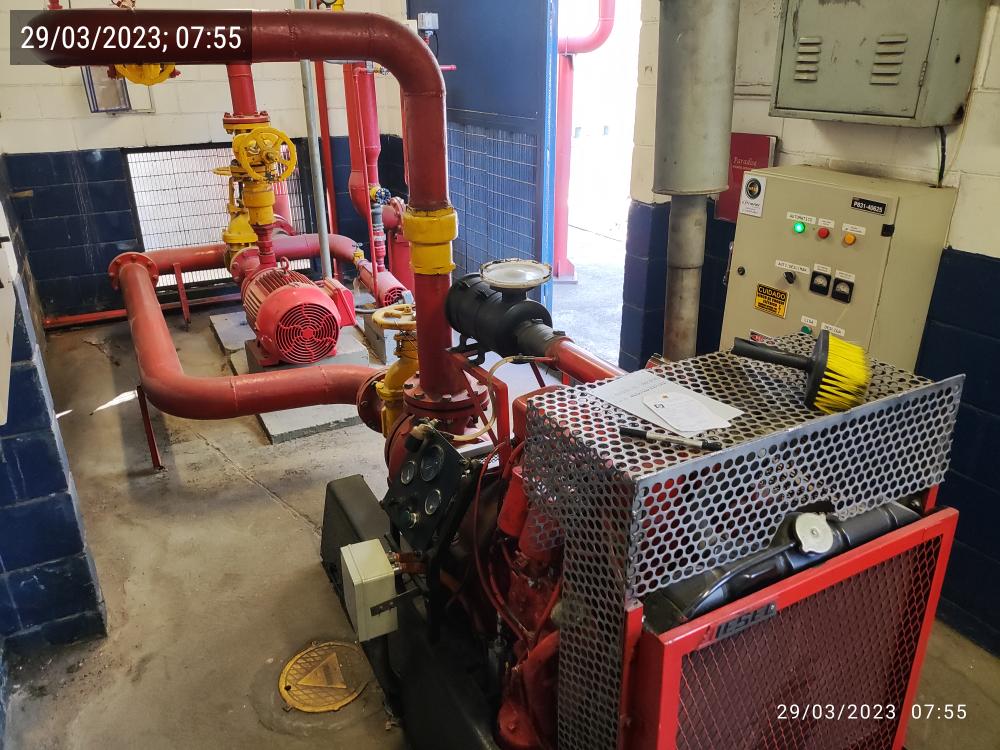

Foto Antes (Estado do equipamento) - NOK(Opcional)
|
||||
|
Foto Depois (Filtro de ar) - NOK (Opcional)
|

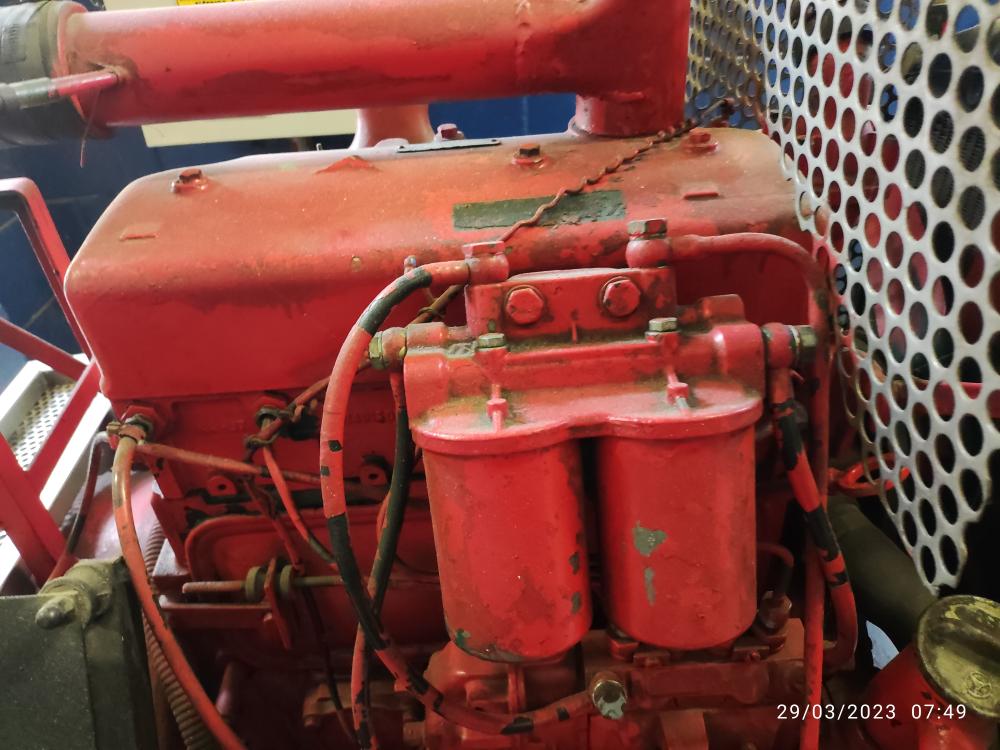

Foto Depois (Filtro de óleo combustível) - NOK (Opcional)
|
||||
|
Foto Depois (Filtro de óleo lubrificante) - NOK (Opcional)
|
Foto Depois (Óleo Lubrificante) - NOK (Opcional)
|
||||
|
Foto Depois Opcional (Motor):
|
|||||
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|

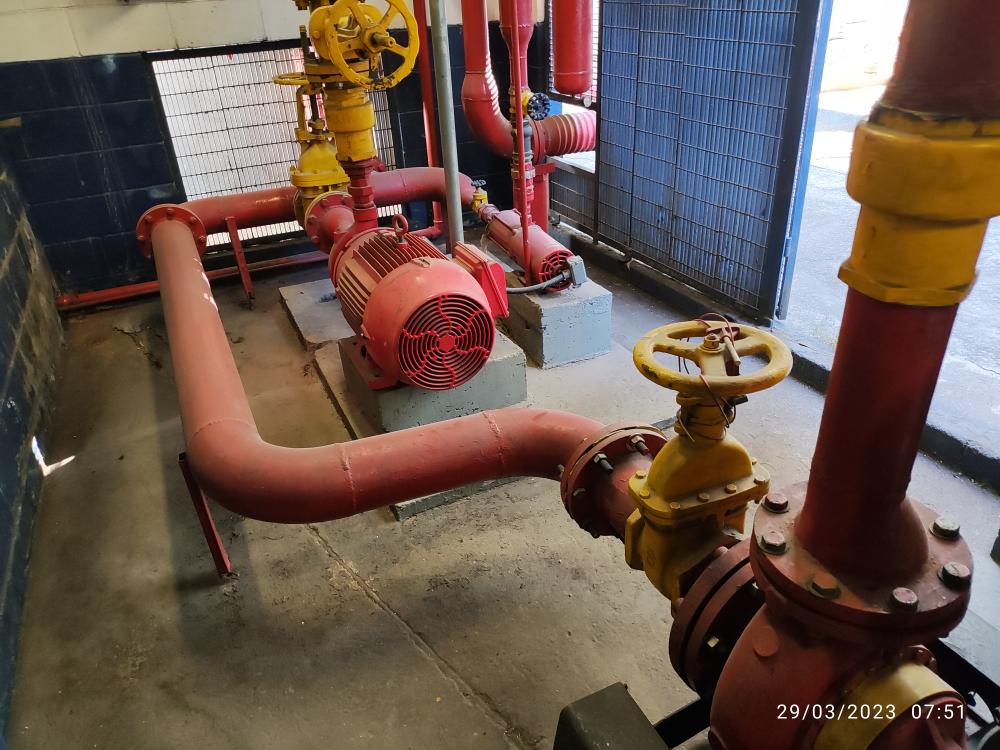

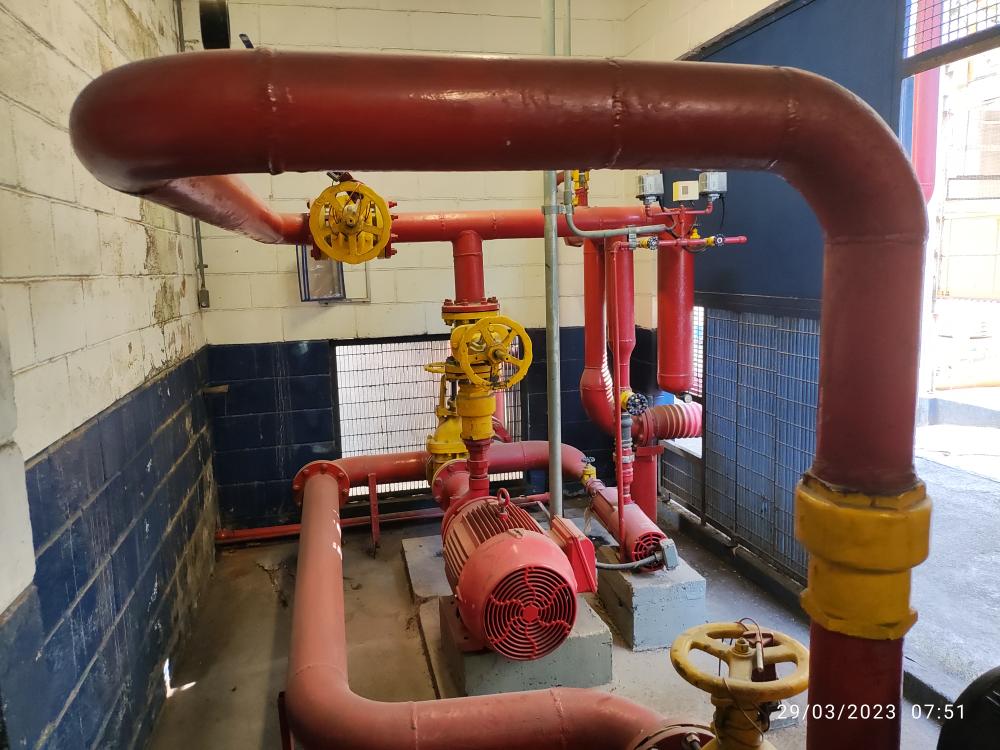

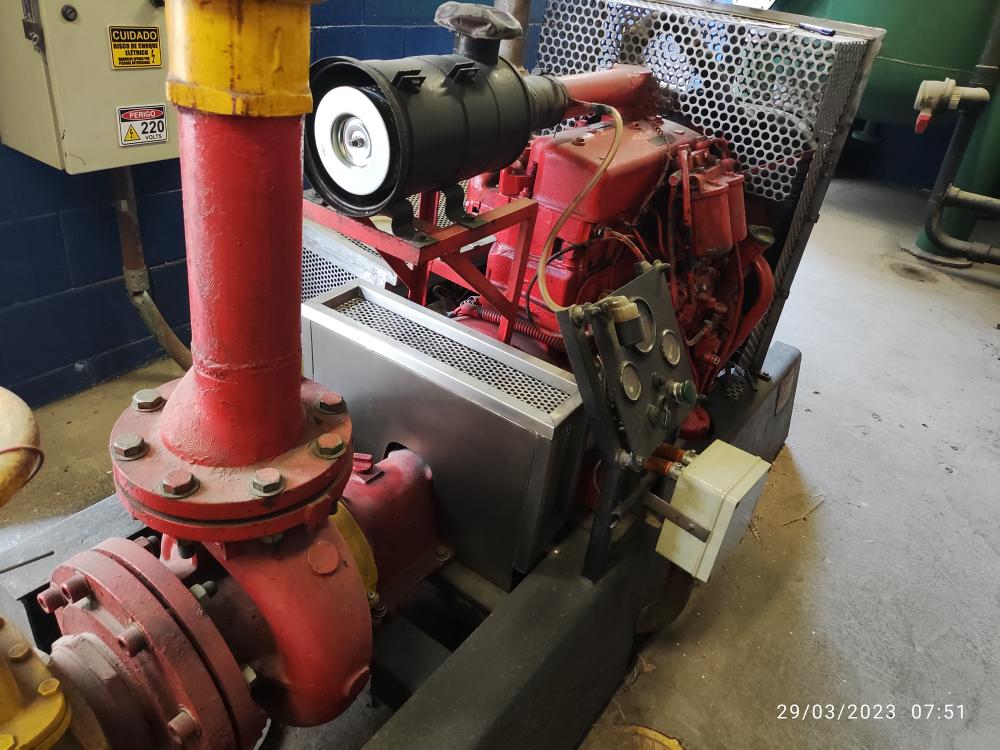

Foto 1 - Conjunto motobomba (Vista com conjunto completo motor e bomba) - Opcional
|
Foto 1 - Conjunto motobomba - Opcional
|
||||
|

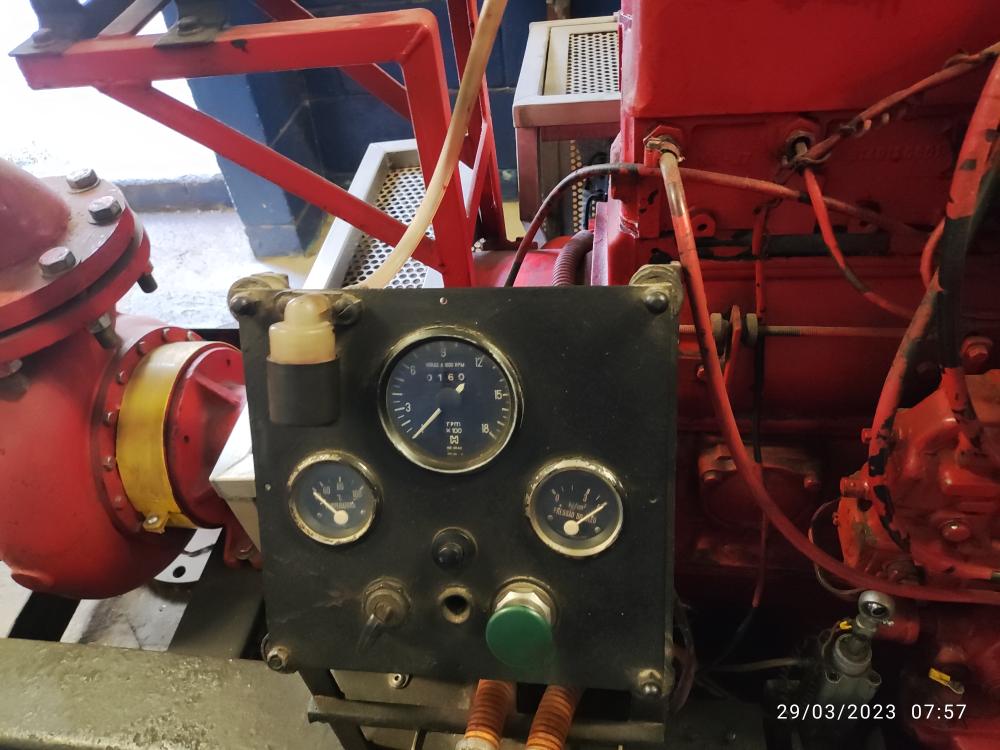

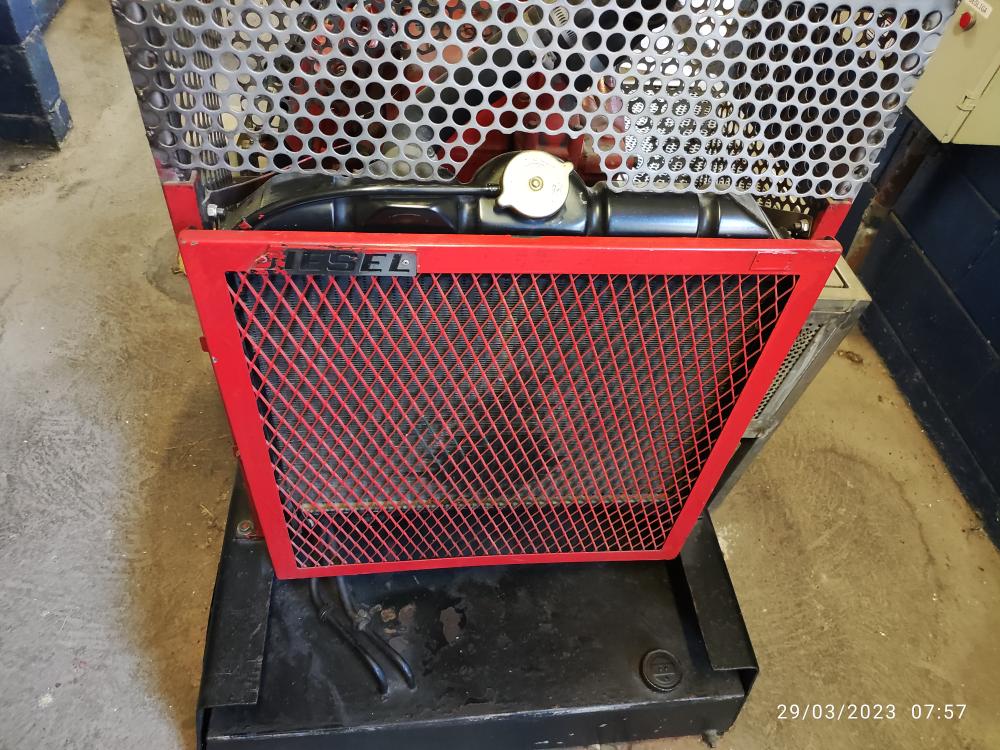

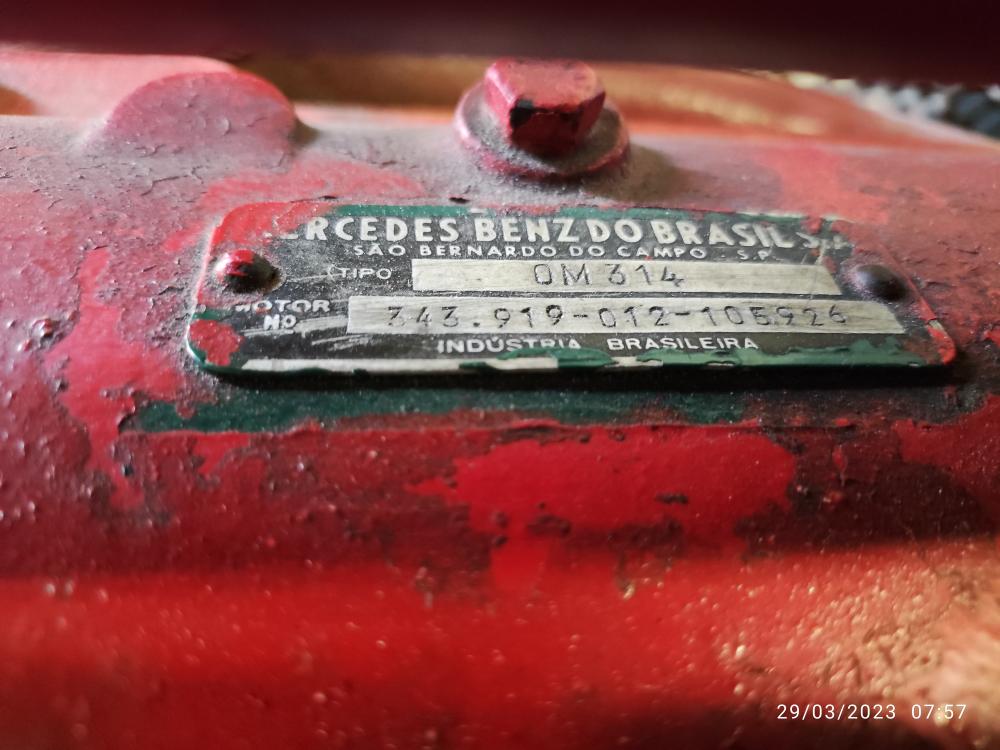

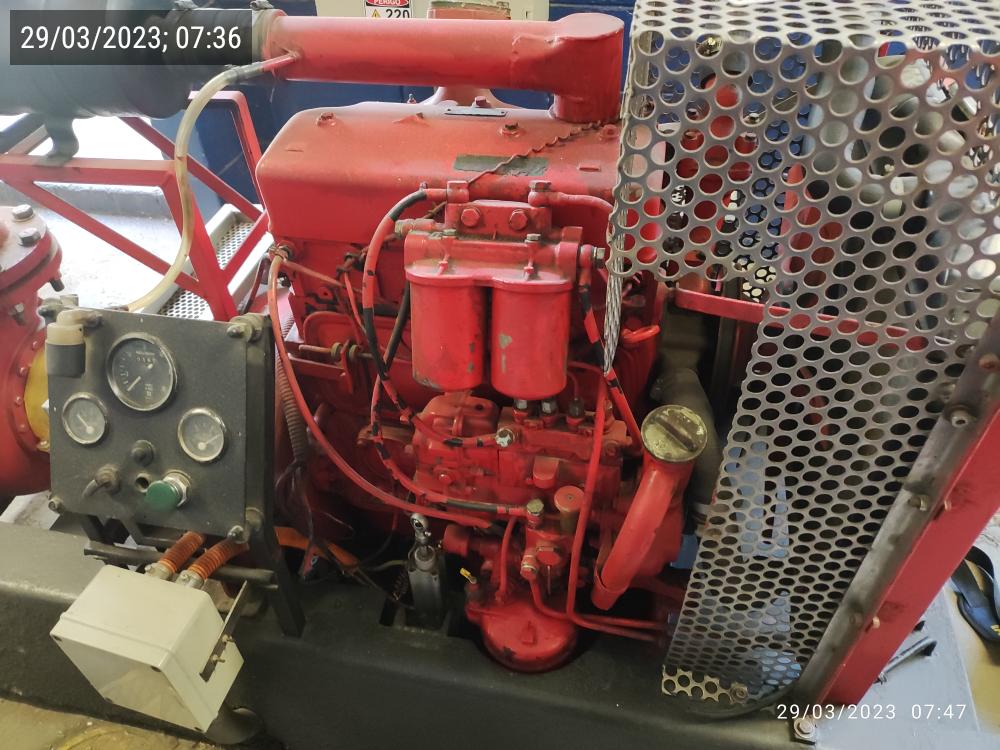

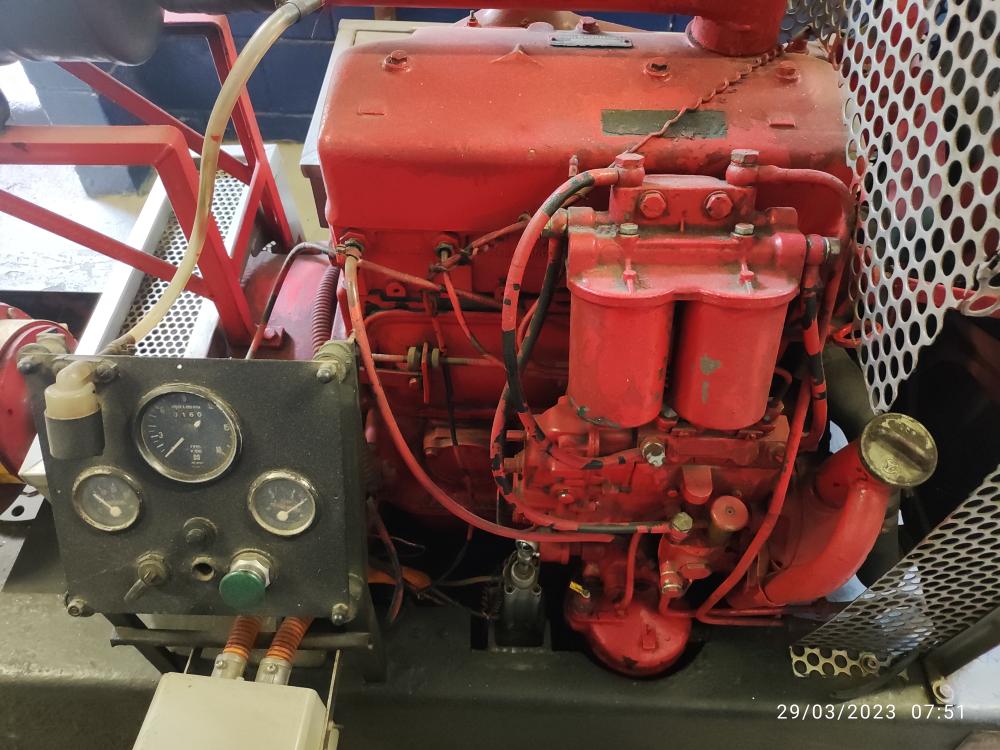

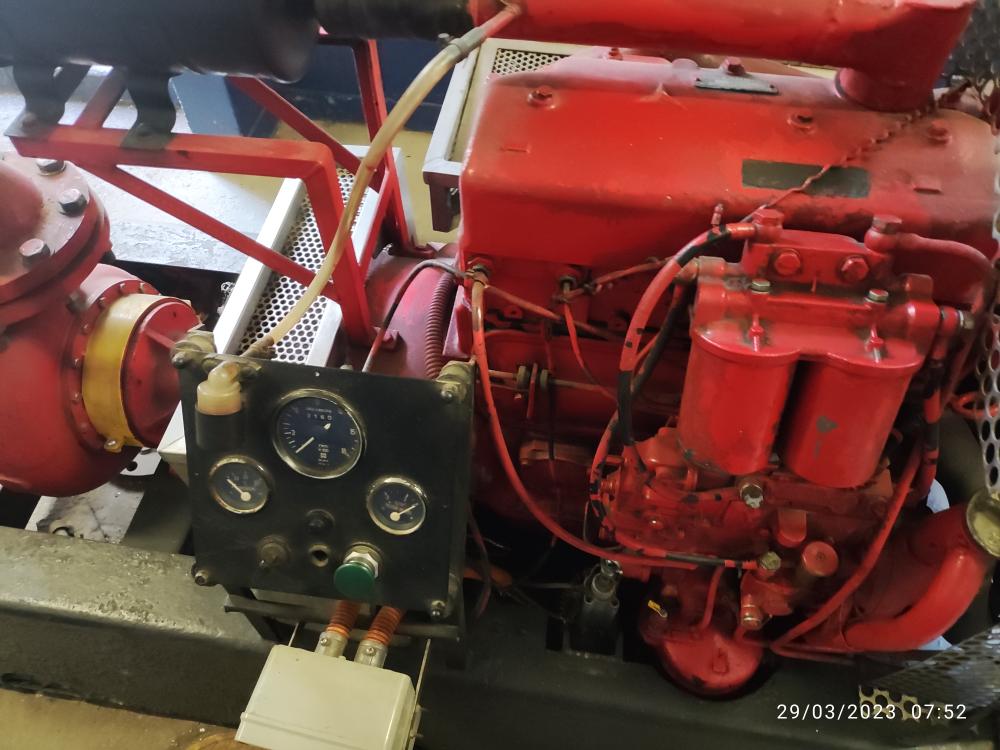

Foto 2 - Motor - Opcional
|
Foto 2 - Motor - Opcional
|
||||
|

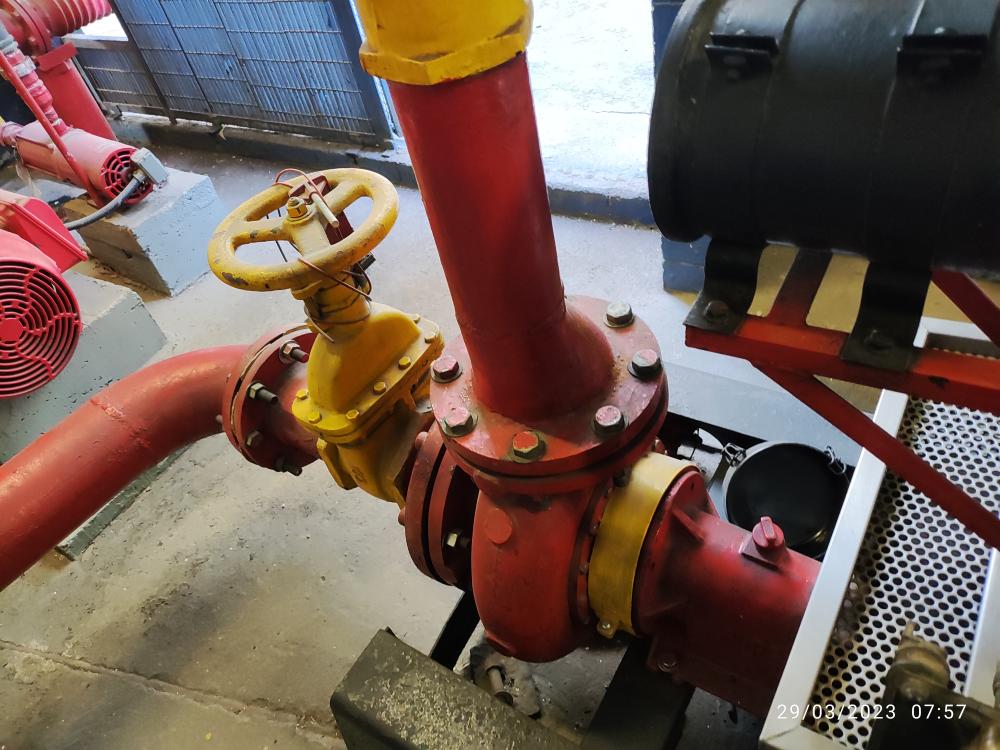

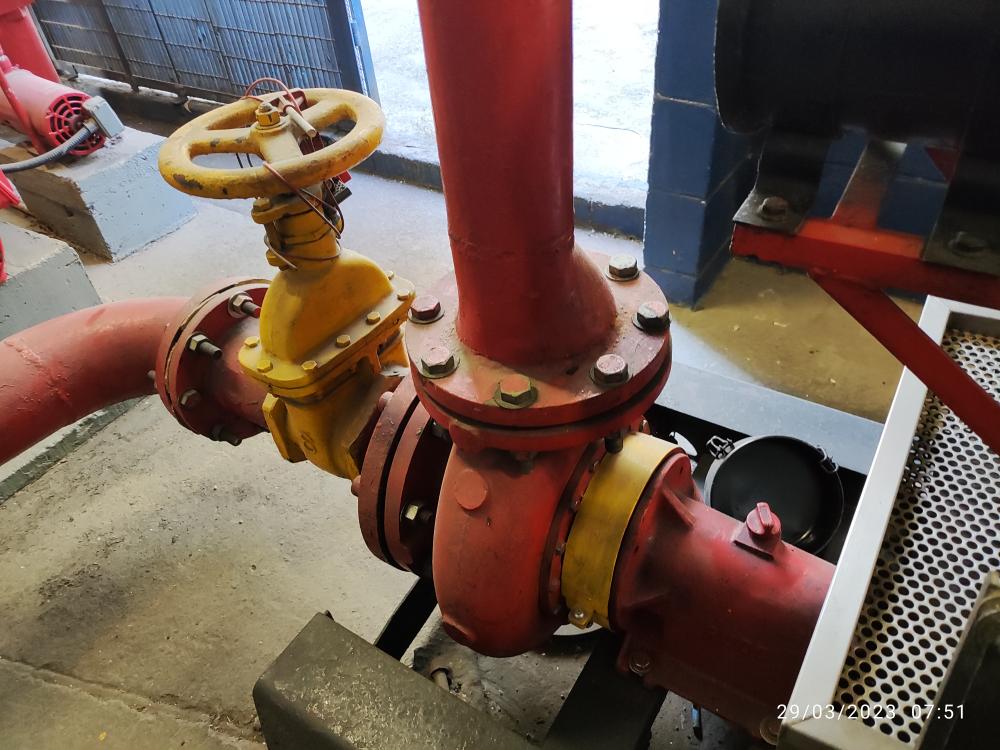

Foto 3 - Bomba - Opcional
|
Foto 3 - Bomba - Opcional
|
||||
|

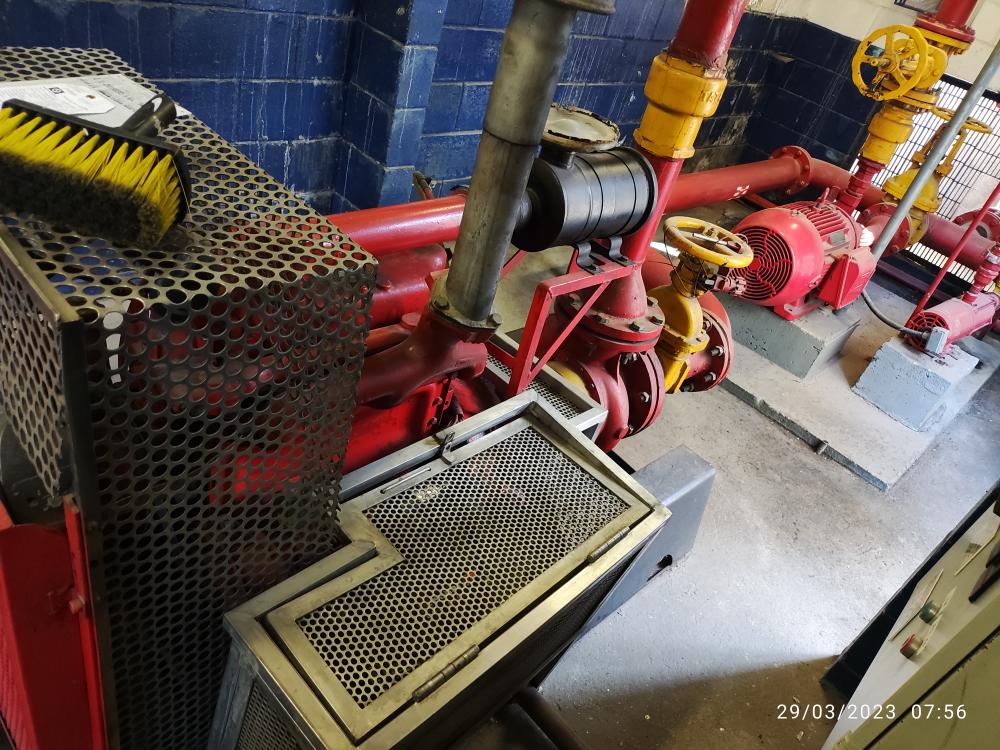

Foto 3.1 - Tubulação de sucção - Opcional
|
Foto 3.1 - Tubulação de sucção - Opcional
|
||||
|
Foto 3.2 - Tubulação de recalque - Opcional
|
Foto 3.2 - Tubulação de recalque - Opcional
|
||||
|

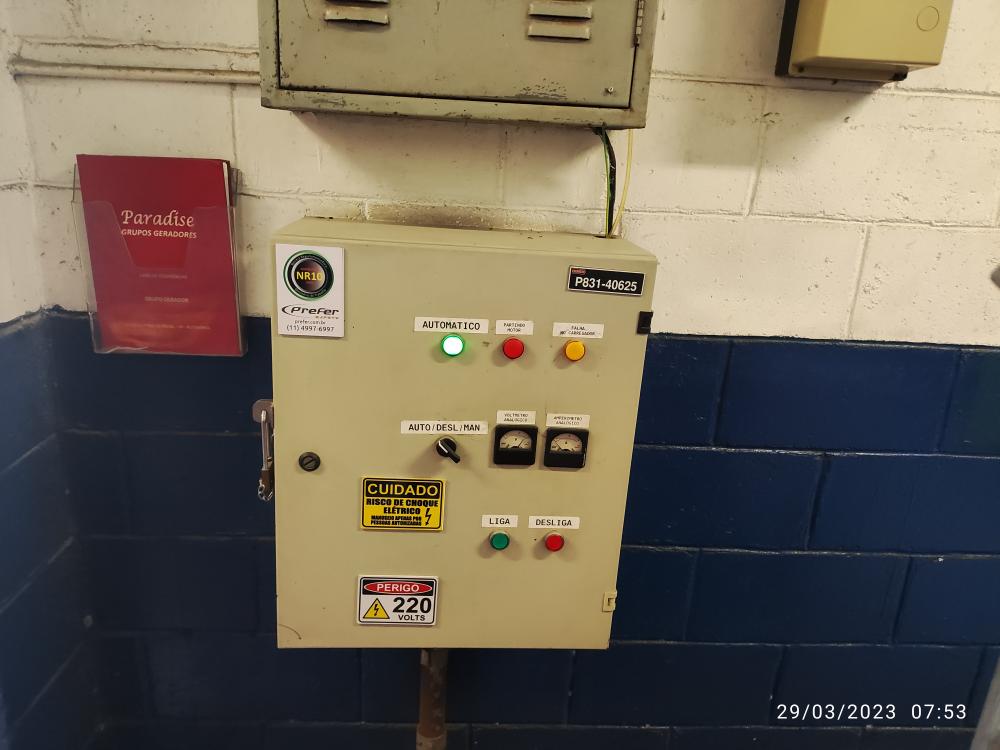

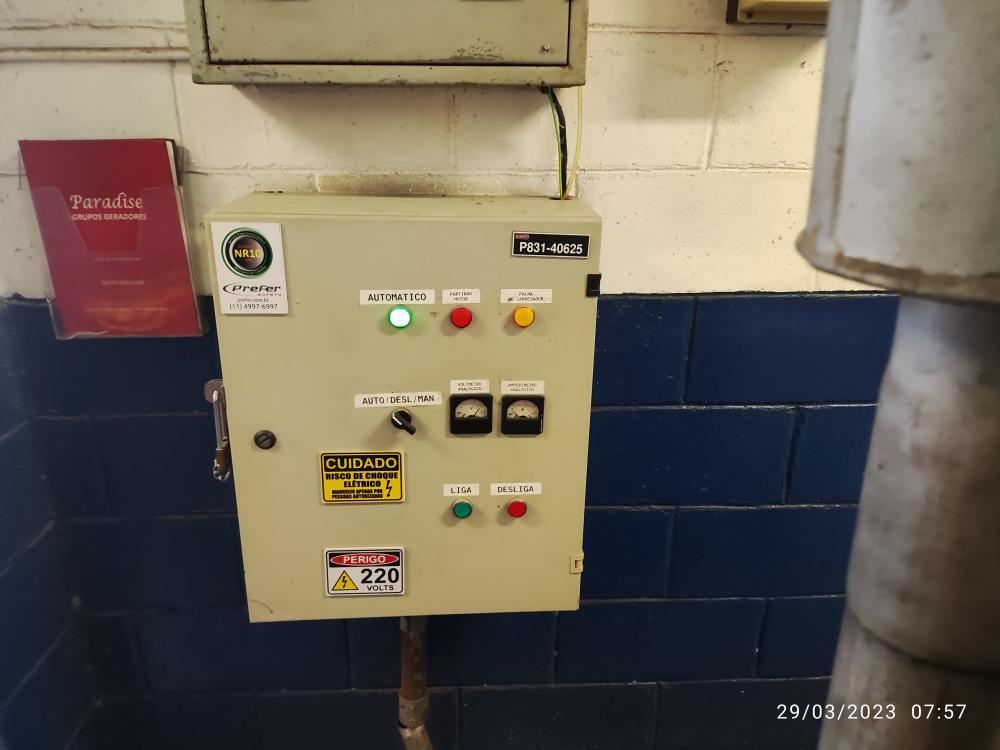

Foto 4 - Painel de comando - externo - Opcional
|
Foto 4 - Painel de comando - externo - Opcional
|
||||
|
Foto 4.1 - Painel de comando - interno - Opcional
|
Foto 4.1 - Painel de comando - interno - Opcional
|
||||
|

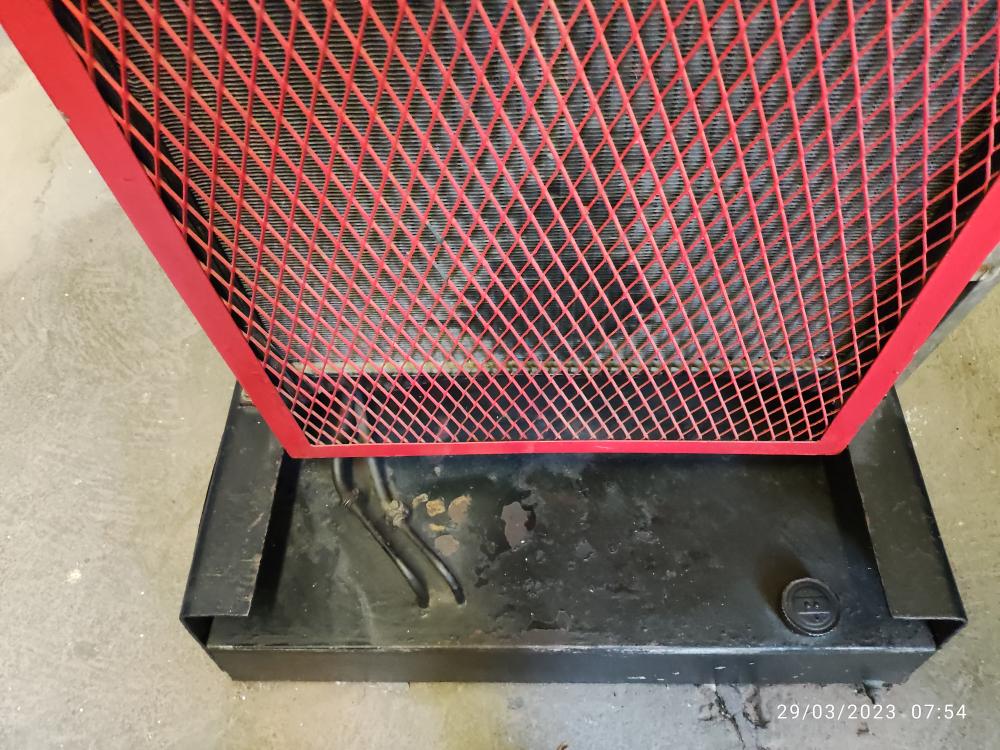

Foto 5 - Tanque de combustível - Opcional
|
Foto 5 - Tanque de combustível - Opcional
|
||||
|

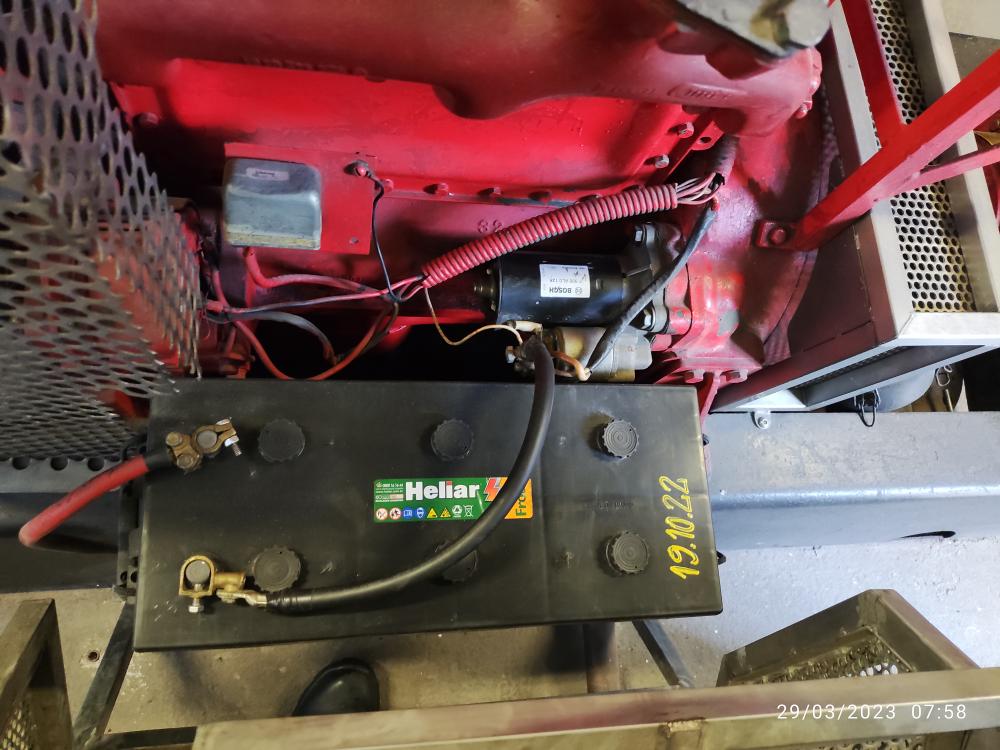

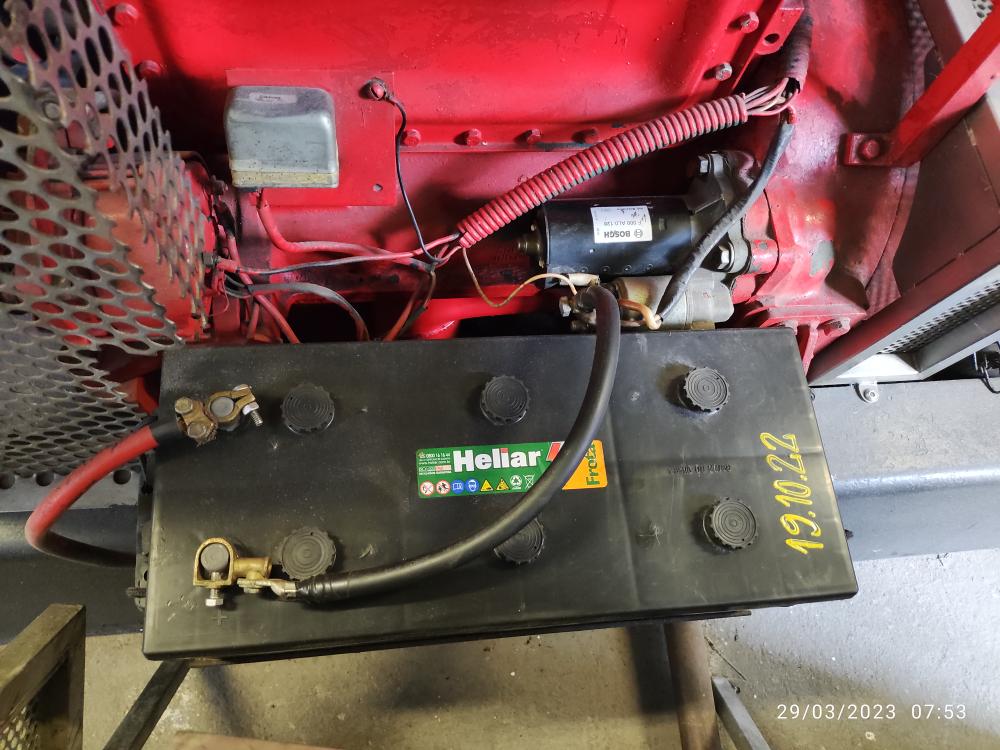

Foto 6 - Banco de Baterias - Opcional
|
Foto 6 - Banco de Baterias - Opcional
|
||||
|
Foto 7 - Testes de desempenho - Opcional
|
Foto 7 - Testes de desempenho - Opcional
|
||||
|
