ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA N° 244421
DADOS DO CLIENTE
Nr Ordem de Serviço 150747 Nr Solicitação 244421 Código Cliente 1000 CNPJ 43776517000180
Cliente CIA DE SANEAMENTO BASICO DO ESTADO DE SAO PAULO SABESP Unidade ETE VÁRZEA / EEE FINAL Área/Departamento
Contato WALTER DOMINGOS telefone 11 4894-8156 e-Mail wantonio@sabesp.com.br
Endereço Atendimento ETE VÁRZEA / EEE FINAL, AV. MARGINAL DIREITA DO RIO JUNDIAÍ, B. SITIO FAZENDINHA, S/N1, - - VARZEA PAULISTA - SP - Região 29
Possui Contrato SIM Tipo de Contrato COM PEÇAS E COM TELEMETRIA Trabalha em Horário de Ponta Stand-By
Contrato Trimestral Técnico Última Preventiva OSEIAS SEVERINO DOS SANTOS Data Última Preventiva
DADOS DO EQUIPAMENTO
Nr Equipamento: GMG 01 Tipo de Equipamento: Grupo Gerador Fabricante: STEMAC
Ano de Fabricação: 2012 Tensão: 440V Fator de Potência: Potência Elétrica: 560
Potência Kva: 700 Corrente (A): 920 Frequencia: 60 Horímetro Antes: 1000090.4
Motor: SCANIA Modelo Motor: DC1649A Número Motor: 1094781
Alternador: WEG Modelo Alternador: GTA312 Número Alternador: 1016954536 08 13
Usca Modelo: DS7320 Painel de Controle: DEEP SEA Horímetro Depois: 1000090.4
DEMONSTRATIVO DE MÃO DE OBRA
Técnico Data Km Início Deslocamento Km Chegada Cliente Hora Início Atividade Hora Término Atividade Próximo Destino Km Chegada Destino
Rodrigo Da Costa Santos 30/03/2023 30/03/2023 11:40
0.00 KMs 		30/03/2023 11:40
0.0 KMs 		30/03/2023 11:41 30/03/2023 16:03 Próximo Cliente
ESCOPO DOS SERVIÇOS
TROCA SEMESTRAL
PEDIDOS EM ABERTOS
Pedido Quantidade Realizado Justificativa
02372984F - ANEL DO FILTRO ROTATIVO PQ REF ( 2245) 1 SIM
011518512 - FILTRO DE COMBUSTIVEL - 1518512 - SCANIA 1 SIM
012057893 - FILTRO DE OLEO - 2057893 - SCANIA 1 SIM
011873018 - FILTRO DE COMBUSTIVEL - 1873018 - SCANIA 1 SIM
1212032 - OLEO LUBRIFICANTE MULTIMARCAS 15W40 API CI4 1 SIM
02372985F - ANEL DO FILTRO ROTATIVO GD REF (2251) 1 SIM
DESCRIÇÃO DOS PEDIDOS
PEDIDO: 094573 ITEM: (011873018) FILTRO DE COMBUSTIVEL - 1873018 - SCANIA QTD: 1.000 UNID:Peça PEDIDO: 094573 ITEM: (011518512) FILTRO DE COMBUSTIVEL - 1518512 - SCANIA QTD: 1.000 UNID:Peça PEDIDO: 094573 ITEM: (012057893) FILTRO DE OLEO - 2057893 - SCANIA QTD: 1.000 UNID:Peça PEDIDO: 094573 ITEM: (02372984F) ANEL DO FILTRO ROTATIVO PQ REF ( 2245) QTD: 1.000 UNID:Peça PEDIDO: 094573 ITEM: (02372985F) ANEL DO FILTRO ROTATIVO GD REF (2251) QTD: 1.000 UNID:Peça PEDIDO: 094573 ITEM: (1212032) OLEO LUBRIFICANTE 15W40 API CI4 MULTIMARCAS (BALDE 20LTS.) QTD: 2.000 UNID:Balde
VERIFICAÇÕES
Antes Depois
MOTOR OK NOK OK NOK Observação
Motor necessita de lavagem V V Verificado
Óleo Lubrificante X V Resolvido
Filtro de óleo lubrificante X V Resolvido
Sistema de Lubrificação V V Verificado
Radiador V V Verificado
Combustível V V Verificado
Filtro de óleo combustível X V Resolvido
Filtro Coalecente (Raccor) X V Resolvido
Tanque de Combustível V V Verificado
Sistema de injeção V V Verificado
Bomba d'água V V Verificado
Filtro de ar V V Verificado
Abraçadeiras (Condições e Reaperto) V V Verificado
Mangueiras (Condições e Reaperto) V V Verificado
Funcionamento das turbinas V V Verificado
Cabeçotes V V Verificado
Válvulas V V Verificado
Correias V V Verificado
Suportes do motor (Coxins) V V Verificado
Escapamento V V Verificado
Alternador da Bateria V V Verificado
Bateria V V Verificado
Motor Partida V V Verificado
Sistema de Pré Aquecimento V V Verificado
Sistema de desumidificação V V Verificado
Chicote do Motor V V Verificado
Sensores do motor V V Verificado
Antes Depois
GERADOR OK NOK OK NOK Observação
Reaperto da Baseta do Gerador V V Verificado
Limpeza do Gerador V V Verificado
Isolação do Gerador V V Verificado
Ponte de Diodo verificada V V Verificado
Fiação do Regulador de Tensão reapertada. V V Verificado
Coxinho do Regulador de Tensão V V Verificado
Verificação do TC V V Verificado
Bobina Auxiliar Gerador / Regulador de Tensão V V Verificado
Antes Depois
USCA/QTA (FISÍCO/ESTADO) OK NOK OK NOK Observação
Estado e Limpeza do Painel V V Verificado
Identificações do painel V V Verificado
Medidores painel (Voltimetro, Amperimetro, etc.) V V Verificado
Componentes frontais do painel (Chaves, Botões, etc.) V V Verificado
Componentes internos do painel (Bornes, reles, etc.) V V Verificado
Conexões elétricas (Estado das ligações comando) V V Verificado
Proteções de surto/ Aterramento V V Verificado
Carregador de Bateria V V Verificado
Regulador de Tensão V V Verificado
Regulador de Velocidade V V Verificado
Contator/Disjuntor V V Verificado
Bobinas do Disjuntor V V Verificado
USCA (Aparência, Conexões, Bornes, etc.) V V Verificado
Antes Depois
USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) OK NOK OK NOK Observação
Funcionamento do QTA/QTM V V Verificado
Funcionamento USCA V V Verificado
Alarmes V V Verificado
Comando Pré Aquecimento V V Verificado
Sensor de Pressão do Óleo V V Verificado
Testes dos alarmes externos do GMG com NOC V V Verificado
Antes Depois
SALA DO GERADOR OK NOK OK NOK Observação
Estado da sala V V Verificado
Estado do equipamento V V Verificado
Estado da Entrada e Saída de Ar V V Verificado
TESTE DE OPERAÇÃO DO GRUPO GERADOR
Item Unid. Refer. Faixa ideal Sem Carga
GMG
Tensão Fase R Volt (V) 440V + ou - 5% 441.0
Tensão Fase S Volt (V) 440V + ou - 5% 443.0
Tensão Fase T Volt (V) 440V + ou - 5% 442.0
Rede
Tensão Fase R Volt (V) + ou - 5% 0.0
Tensão Fase S Volt (V) + ou - 5% 0.0
Tensão Fase T Volt (V) + ou - 5% 0.0
CORRENTE
Fase R Amp + ou 30 a 100% 38.0
Fase S Amp + ou 30 a 100% 50.0
Fase T Amp + ou 30 a 100% 50.0
Tensão da Bateria com Carregador Ligado Volt (V) 12Vcc ou 24Vcc +110% a 115% 26.5
Tensão da Bateria com Carregador Desligado Volt (V) 12Vcc ou 24Vcc Acima de 103% 26.0
Tensão da Bateria no Instante da Partida Volt (V) 12Vcc ou 24Vcc Acima de 75% 23.2
Tensão do Alternador de Baterias em Carga Volt (V) 12Vcc ou 24Vcc +110% a 119% 27.3
Frequencia Hz 60 + ou - 5% 60.0
Potência KVA 330 0% a 100% 0.0
Potência Reativa KVAr 198 Maximo 60% Carga (Indutivo) 0.0
Potência Elétrica KW 264 30 a 100% 0.0
Fator de Potência cos 0,8 0,8 a 1,0 0.0
Temperatura °C 70 a 90 70°C a 85°C 76.0
Pressão Óleo bar 2 a 8 2 bar a 8 bar 6.1
Consumo Combustível L/H 66 0.0
Temperatura Admissão °C 25 30.0
Pré Aquecimento °C 40C° a 55C° 38.0
STATUS
Funcionamento Status Observação
data_hora_iniciado
Operacional Automático
Horário de Ponta NÃO
Sistema de Paralelismo N/A
Sistema de Rampa N/A
Proteções Motor
Proteções Motor - Baixa Pressão Óleo OK
Proteções Motor - Alta Temperatura OK
Proteções Motor - Ruídos ou Vibrações Anormais OK
Proteções Gerador
Tensão OK
Frequência OK
Nível do Tanque de Diesel (Status) 100% 260 litros
Tempo das Operações
Falta de Rede (Segundos) 0
Assumir Carga (Segundos) 0
Retorno de Rede (Segundos) 0
Resfriamento do Gerador (Segundos) 0
FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X )
FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS)


Foto Antes (Óleo Lubrificante) - NOK

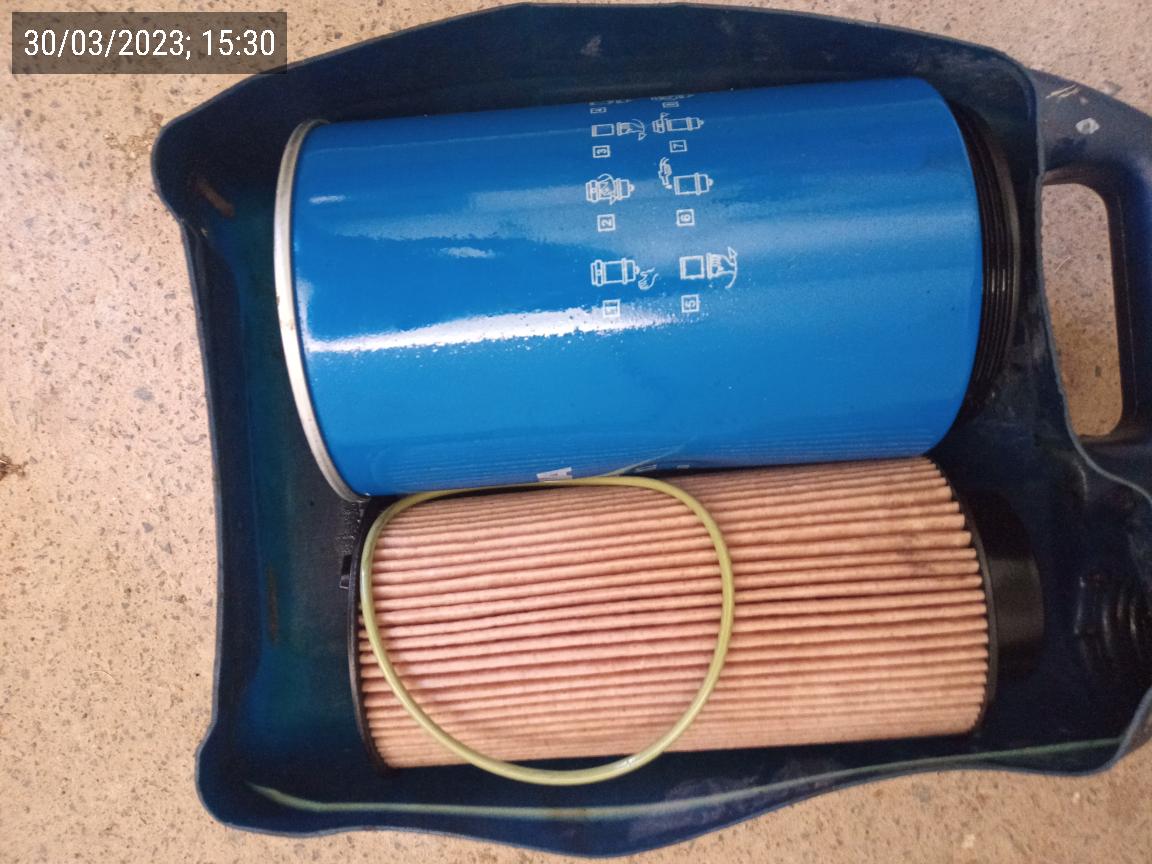

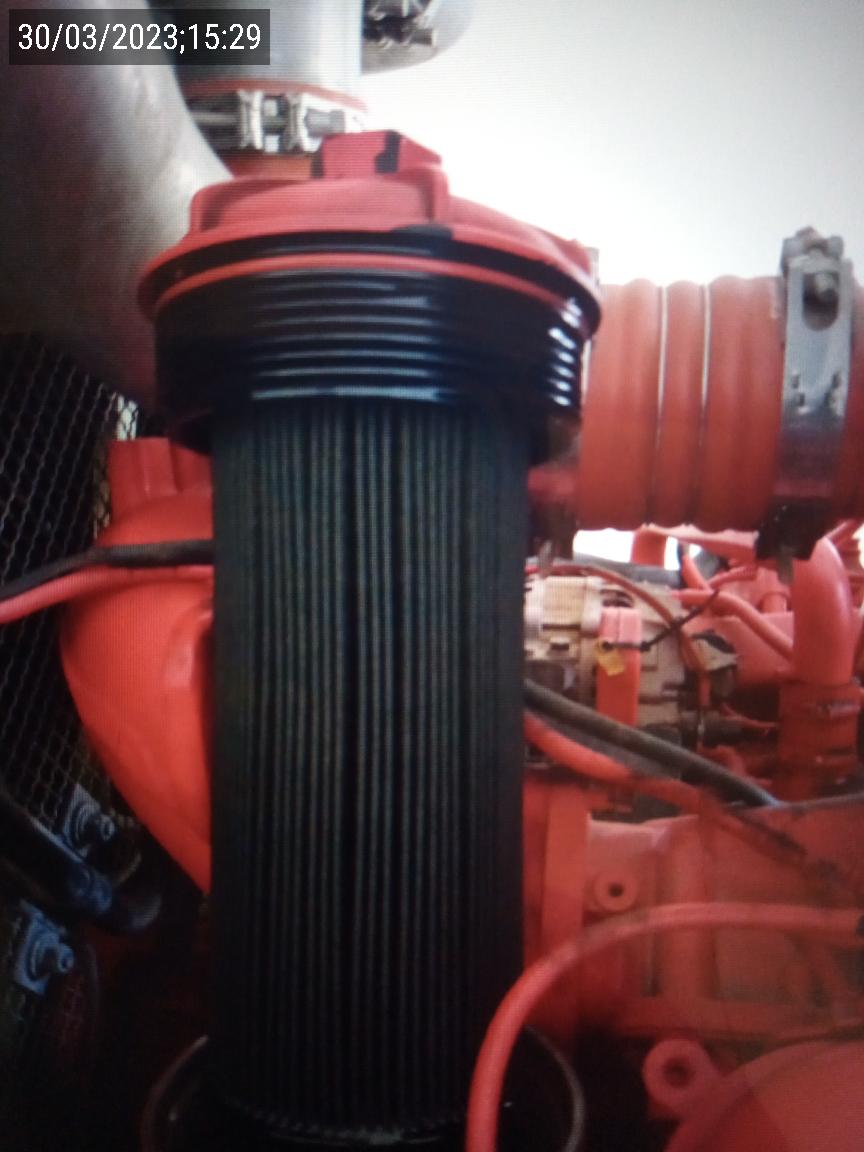

Foto Antes (Filtro de óleo lubrificante) - NOK

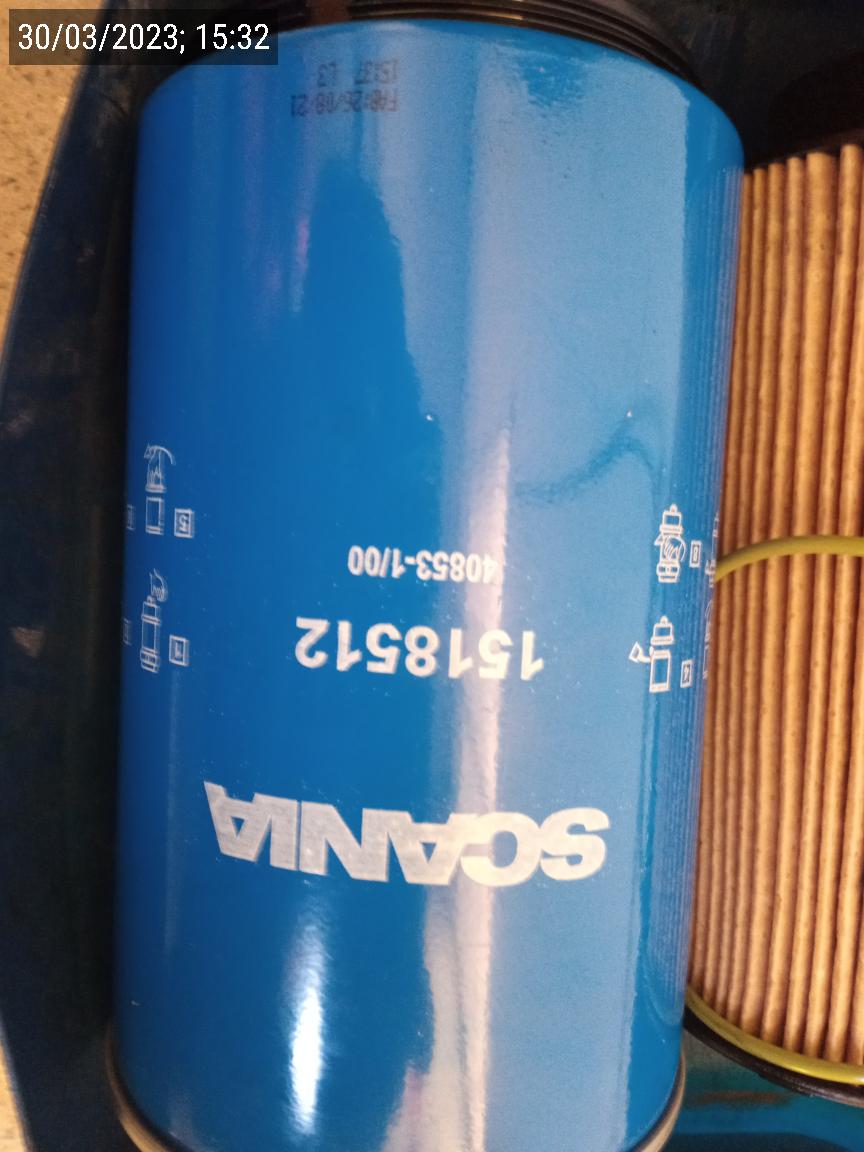

Foto Antes (Filtro de óleo combustível) - NOK

Foto Antes (Filtro Coalecente (Raccor)) - NOK

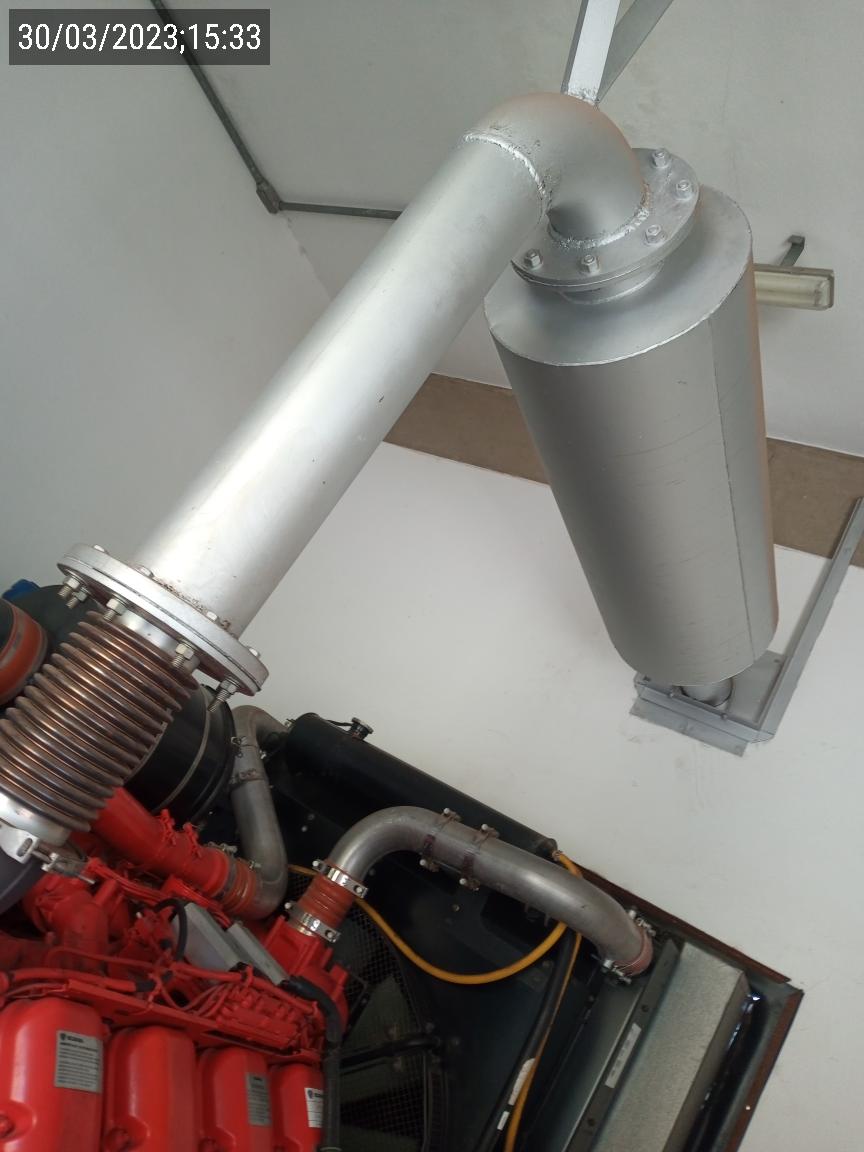

Foto Antes (Escapamento) - OK

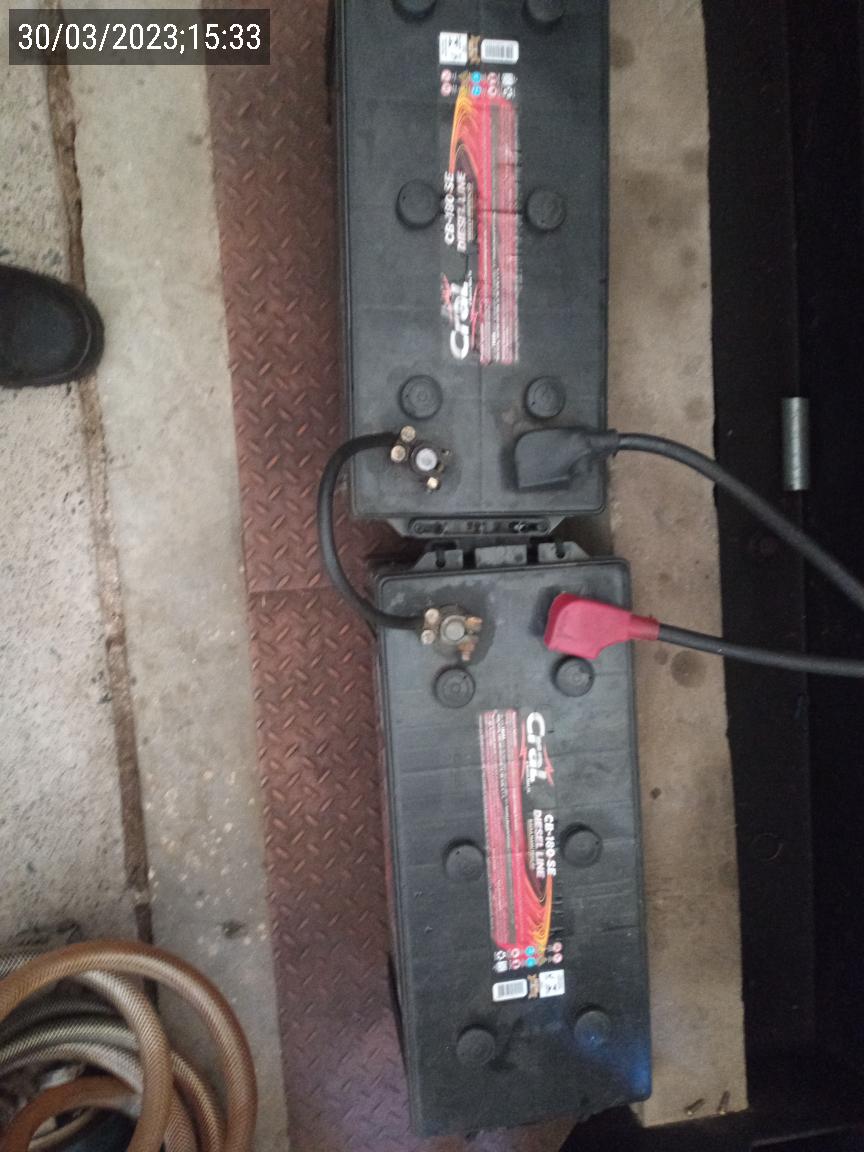

Foto Antes (Bateria) - OK

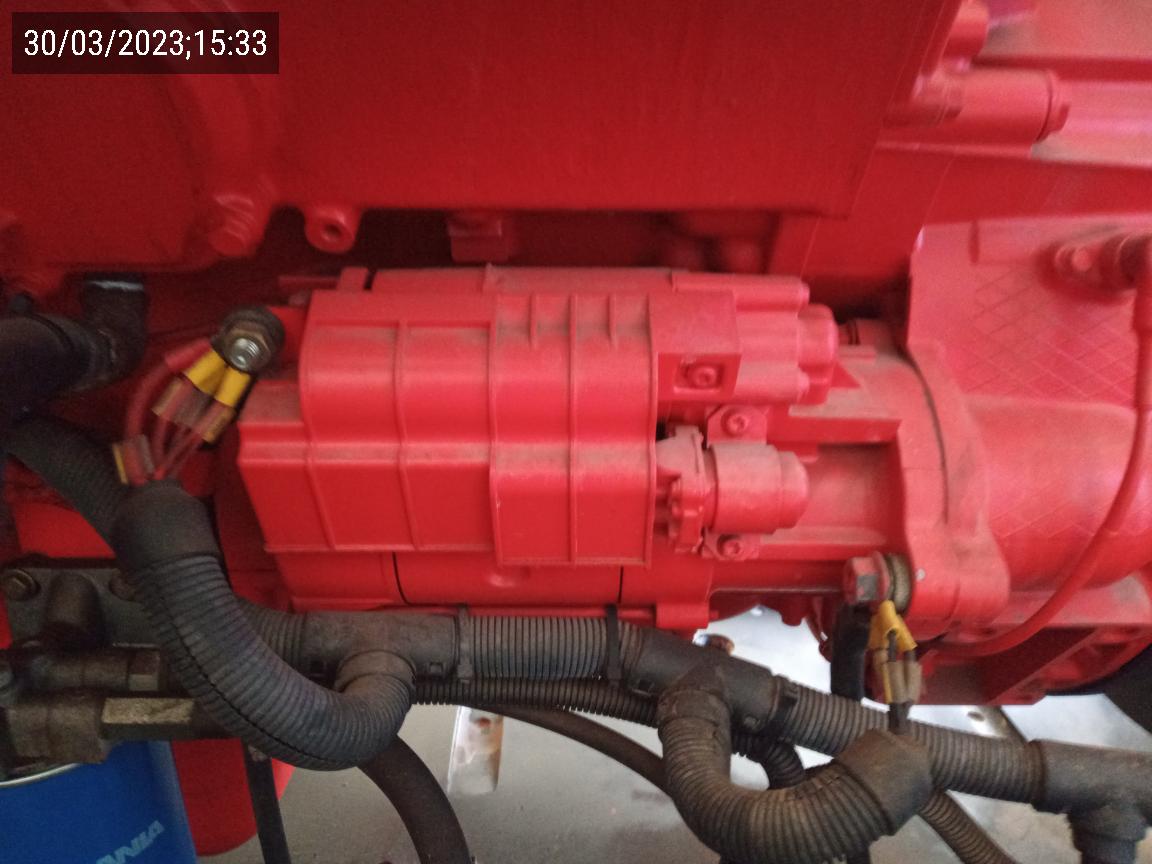

Foto Antes (Motor Partida) - OK

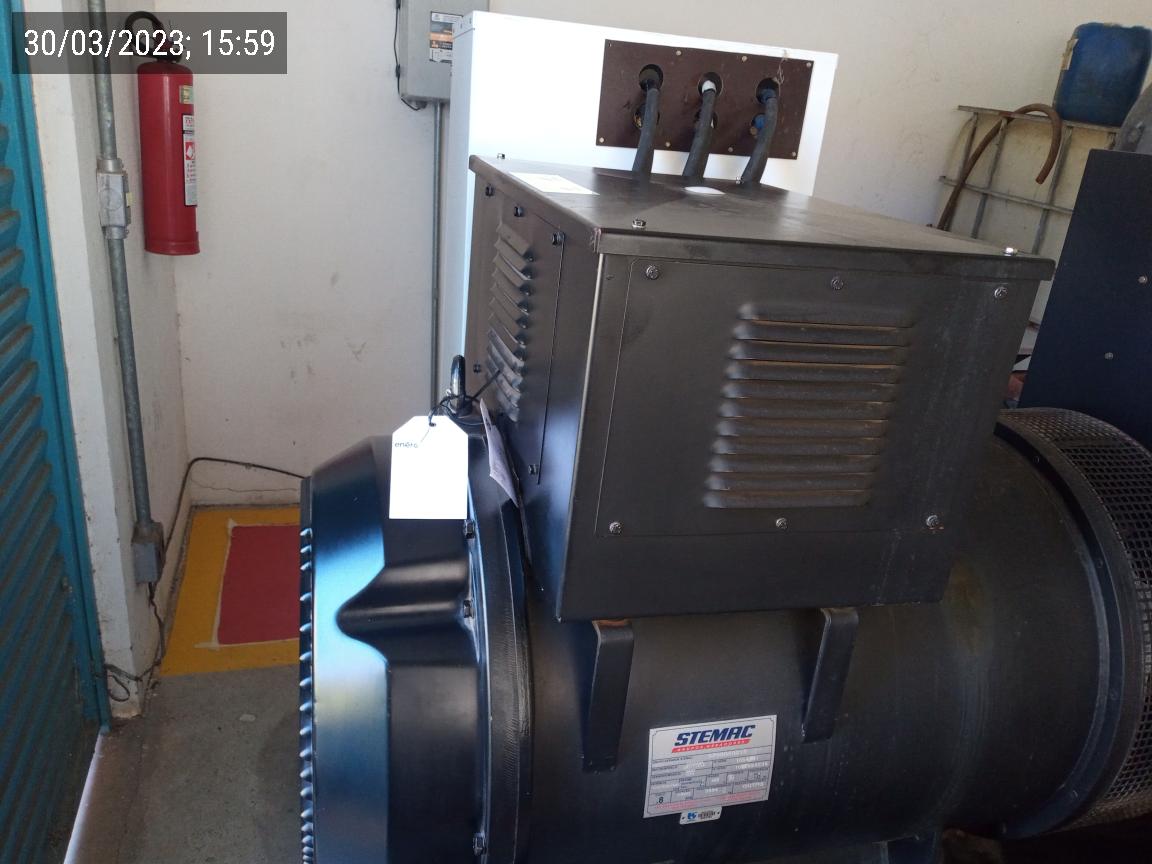

Foto Opcional (Limpeza do Gerador) - Ok

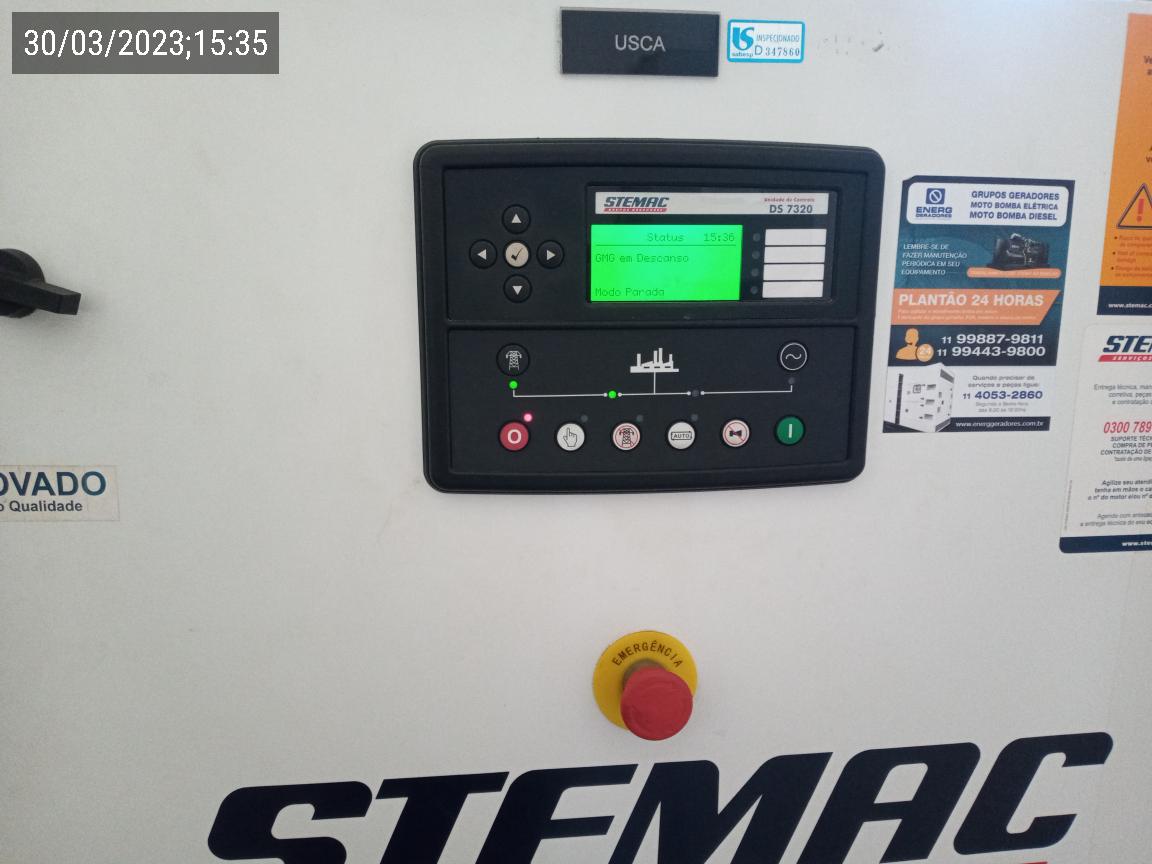

Foto Opcional (Estado e Limpeza do Painel) - Ok

Foto Opcional (Componentes frontais do painel (Chaves, Botões, etc.)) - Ok

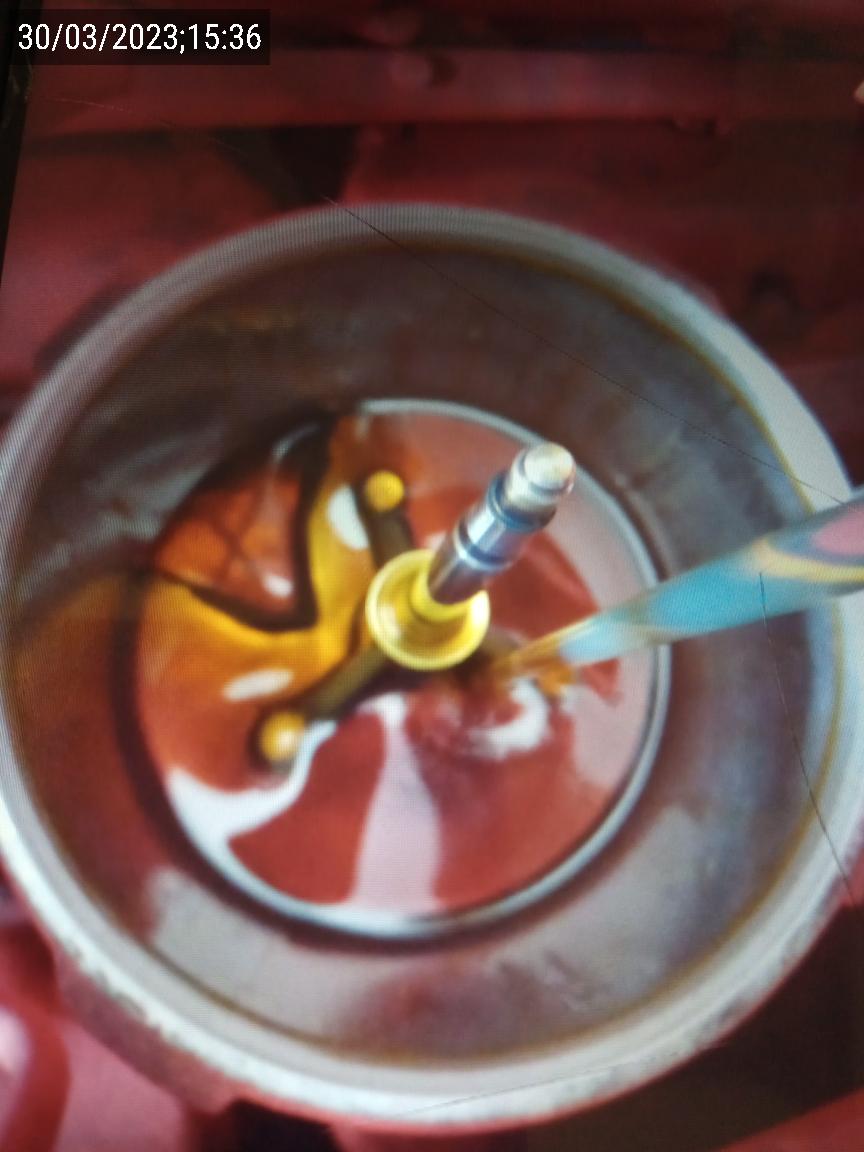

Foto Opcional (Óleo Lubrificante) - Ok
RELATÓRIO FOTOGRÁFICO


Foto Horímetro Término Serviços

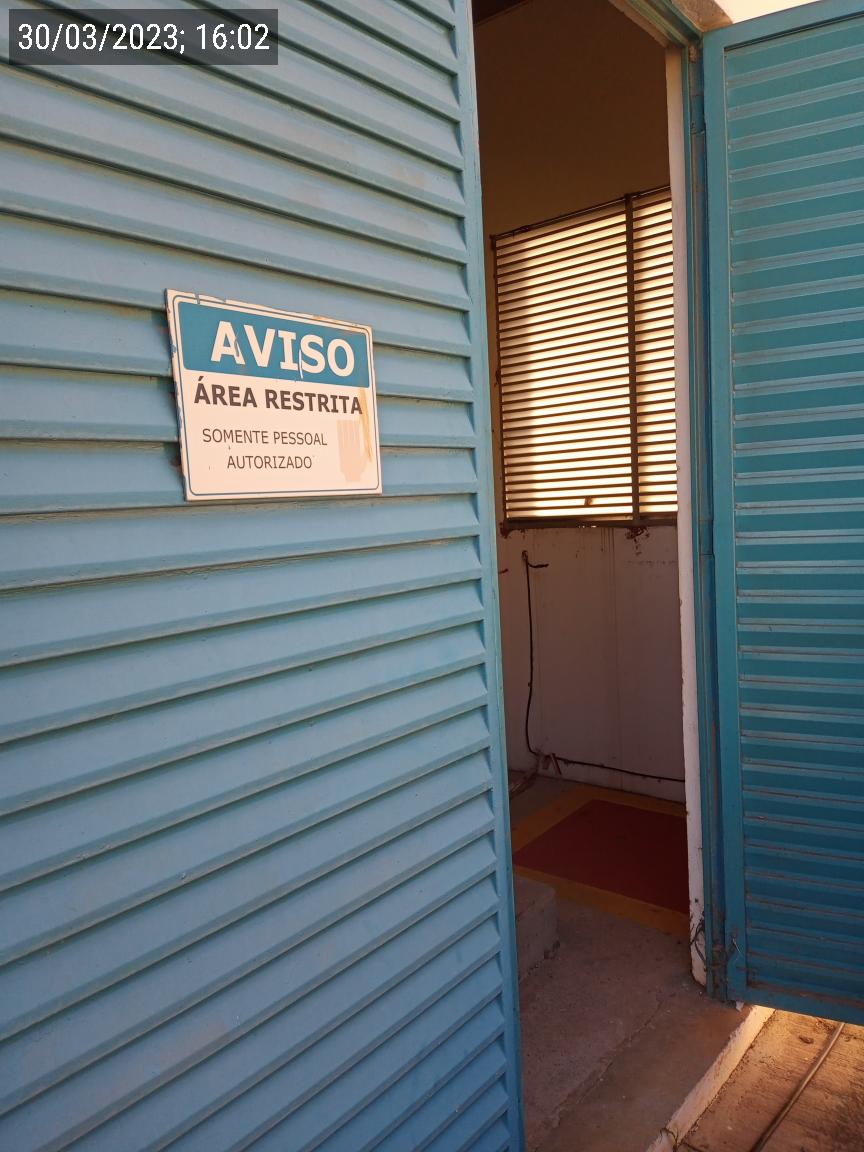

Fachada Cliente Opcional

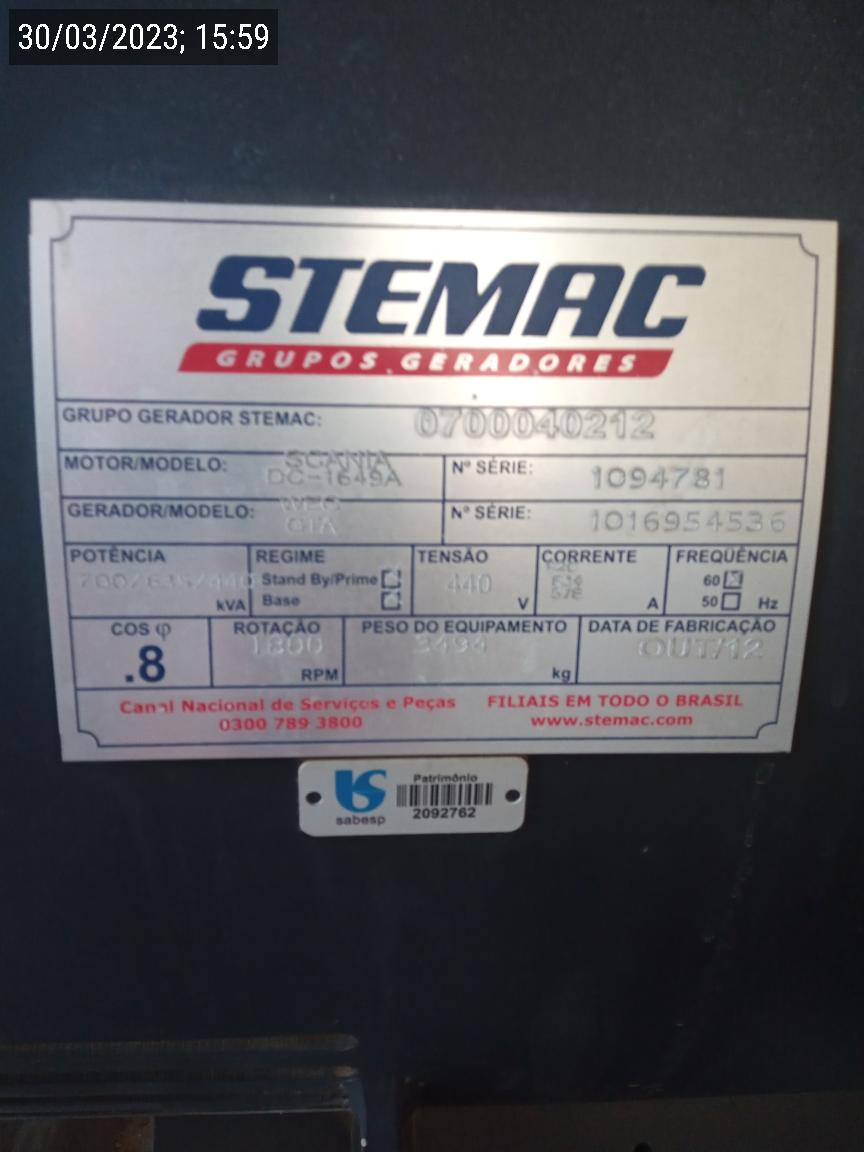

Placa Identificação Opcional

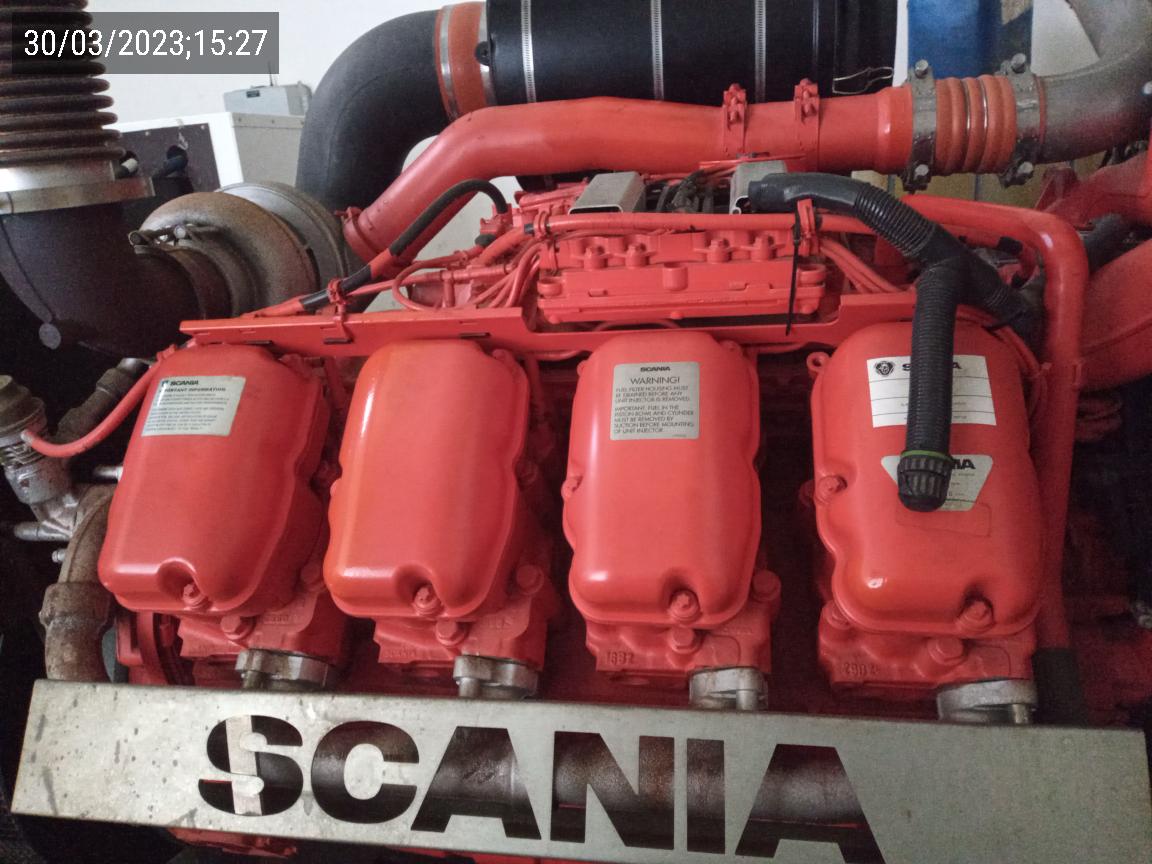

Foto Antes Opcional (Motor):

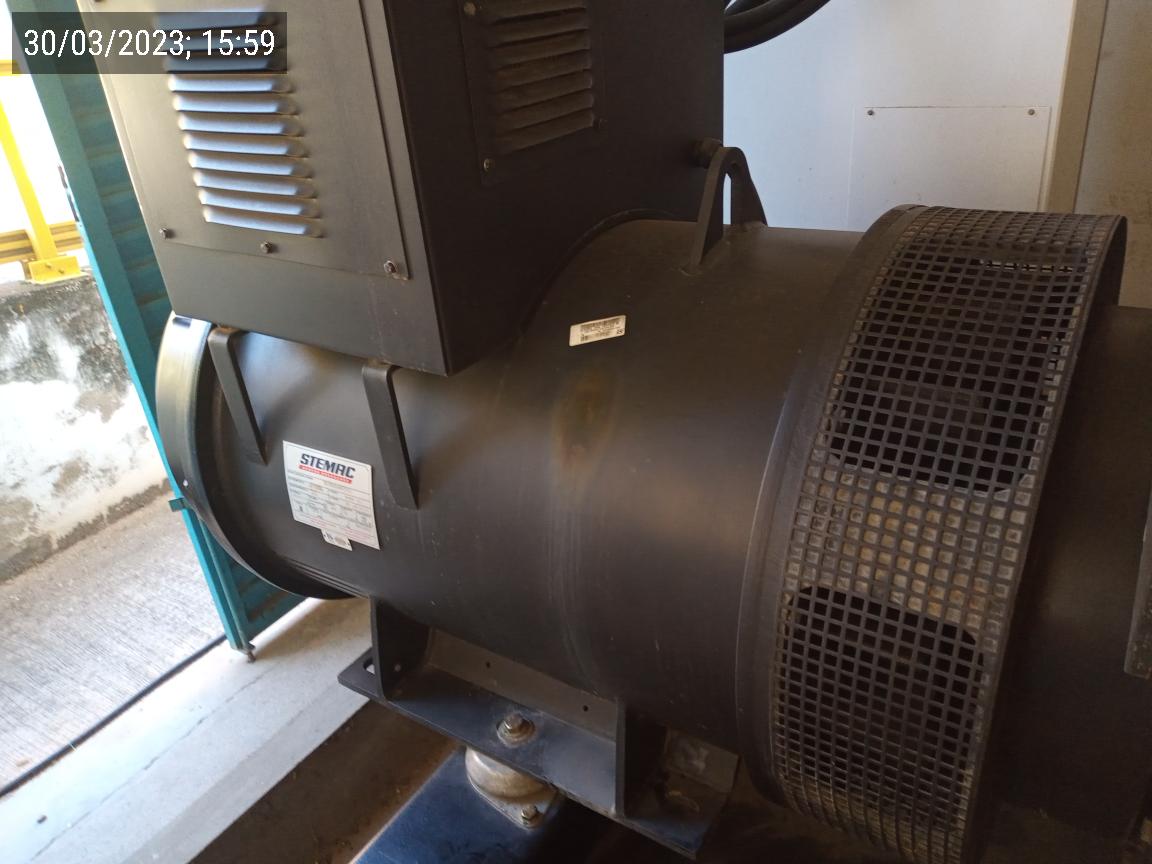

Alternador Antes Opcional

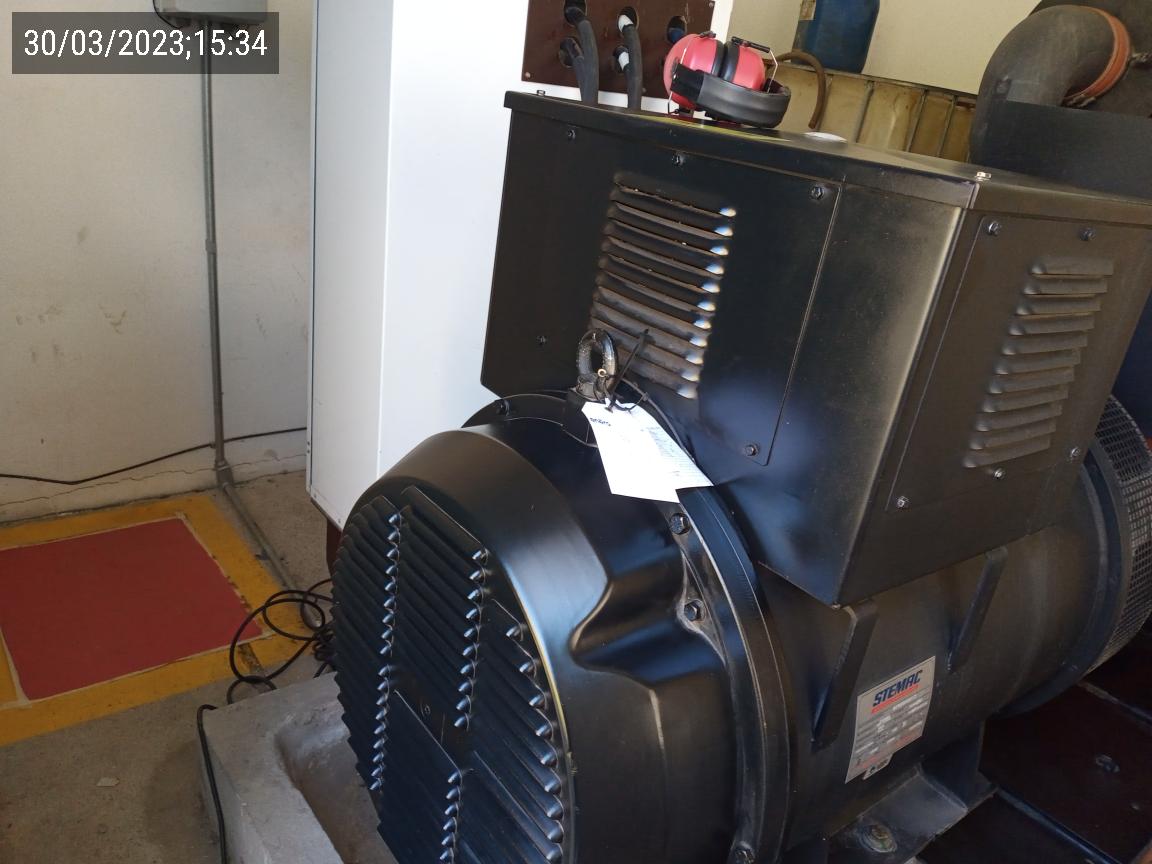

Alternador Depois Opcional

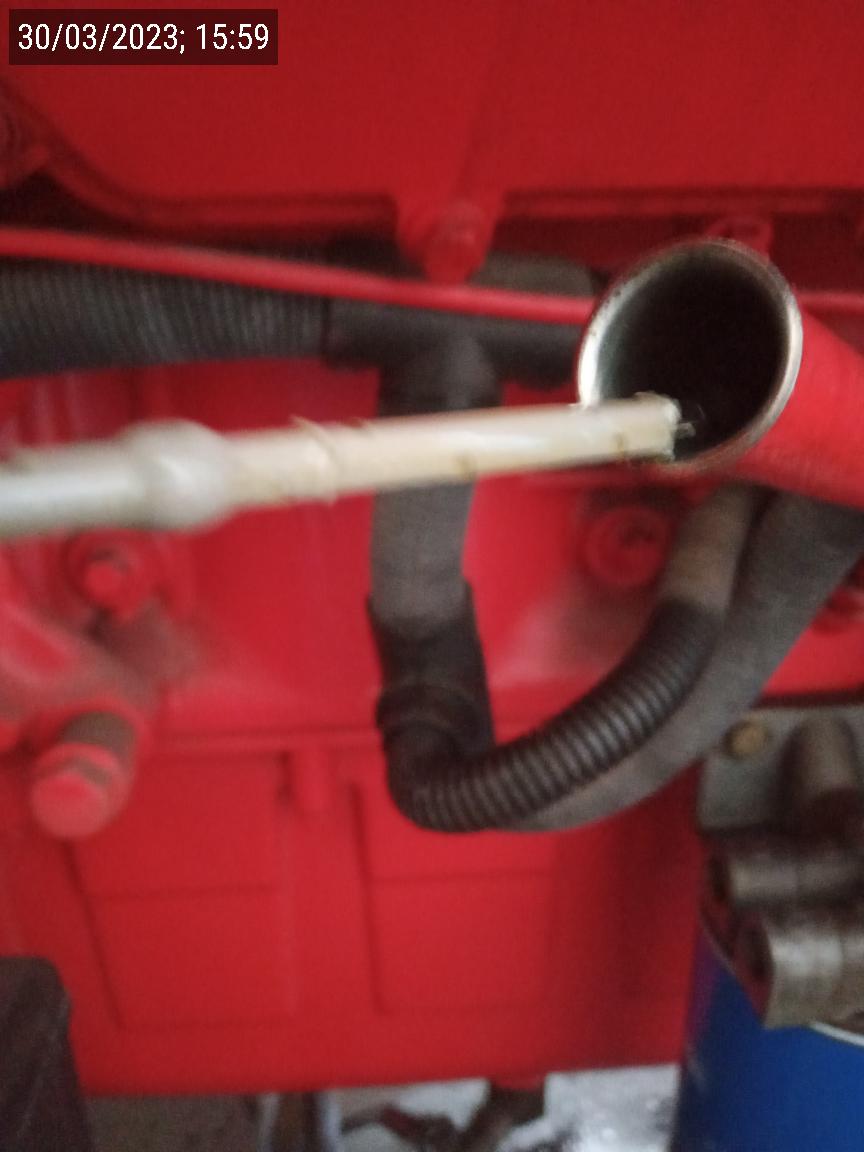

Nível de Óleo Lubrificante Opcional

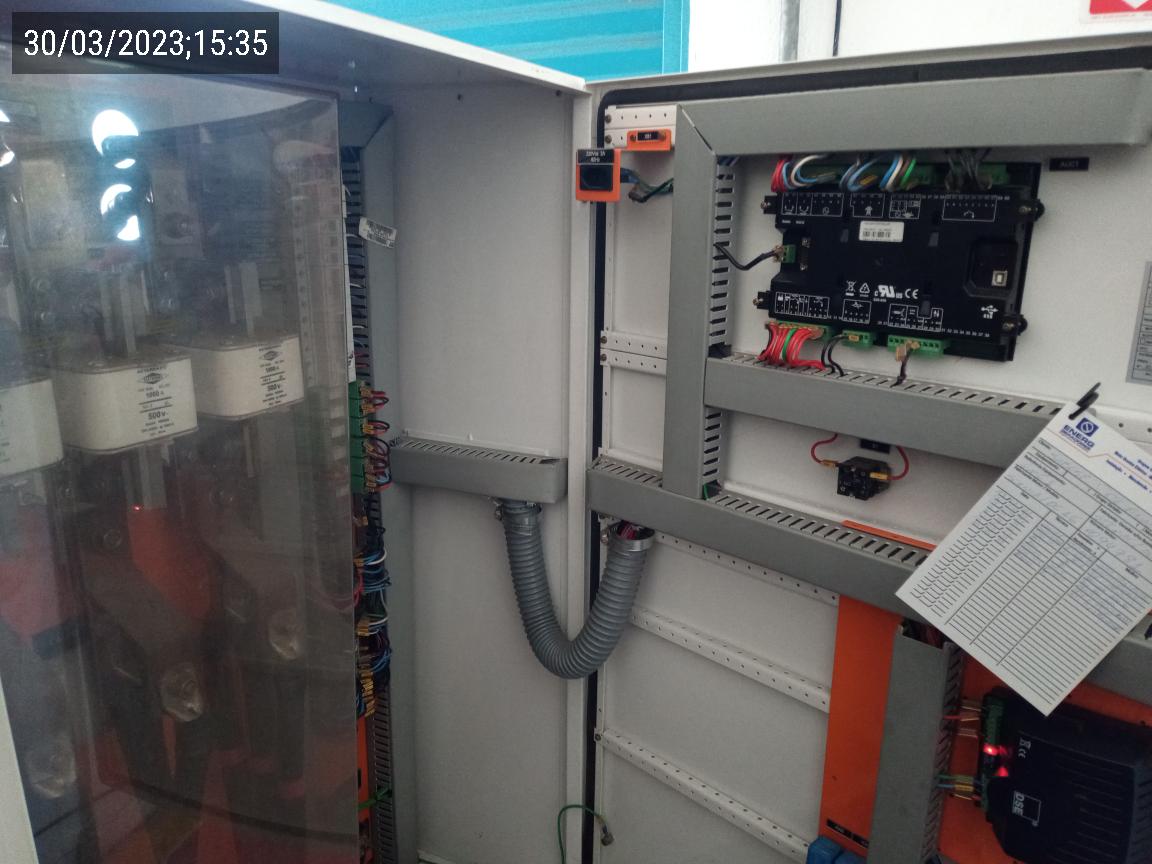

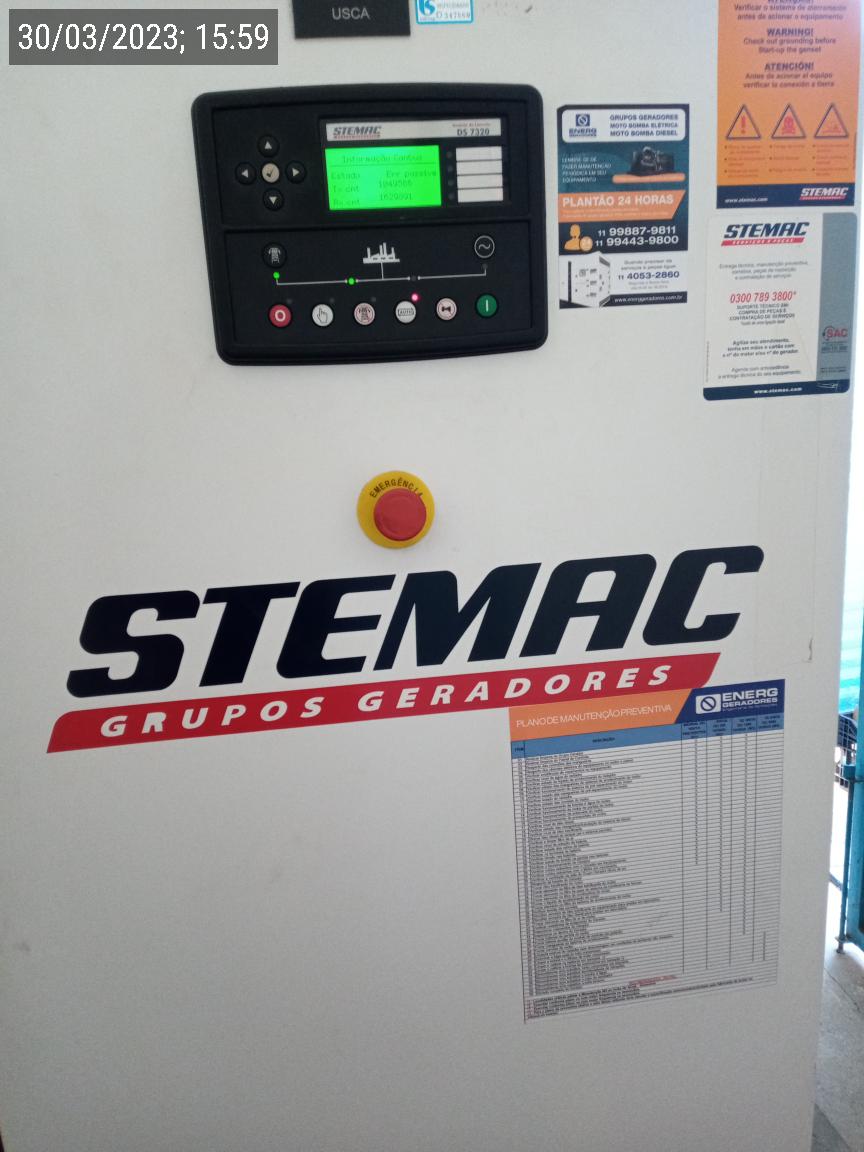

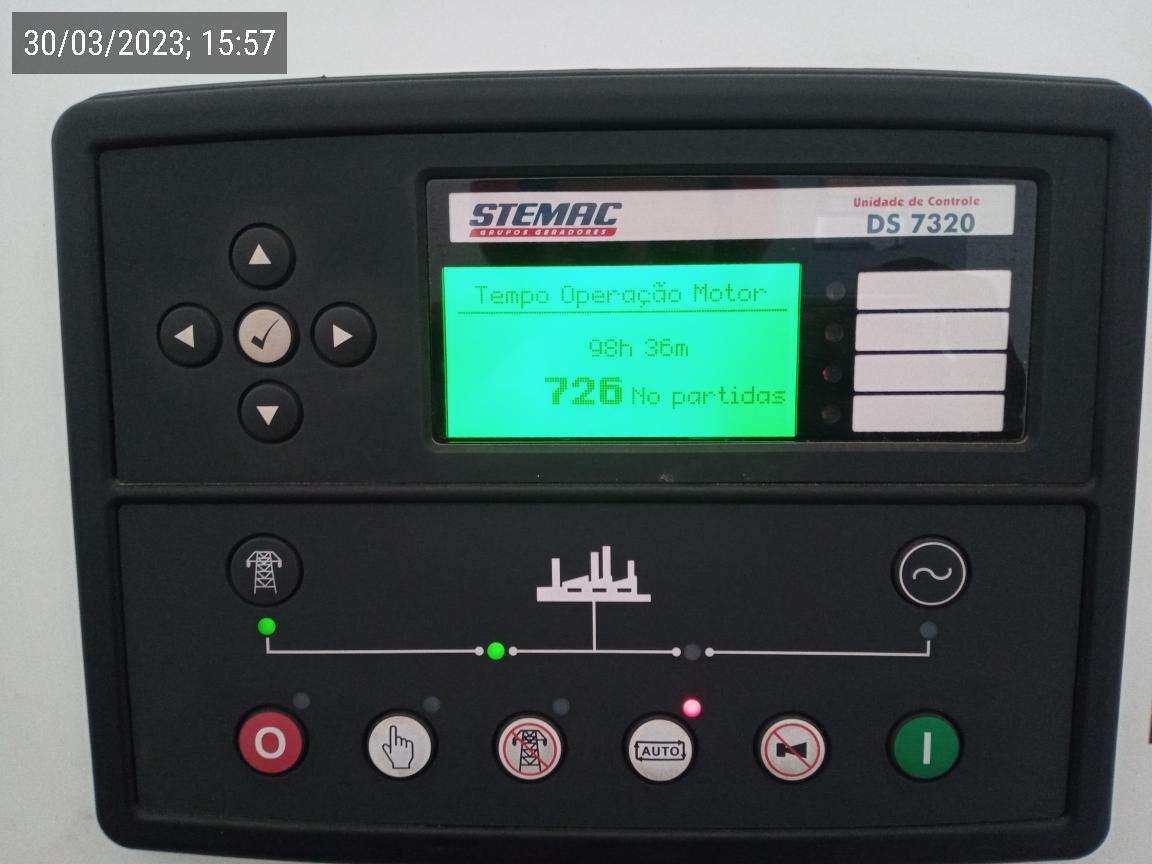

Painel de Comando Frente Opcional

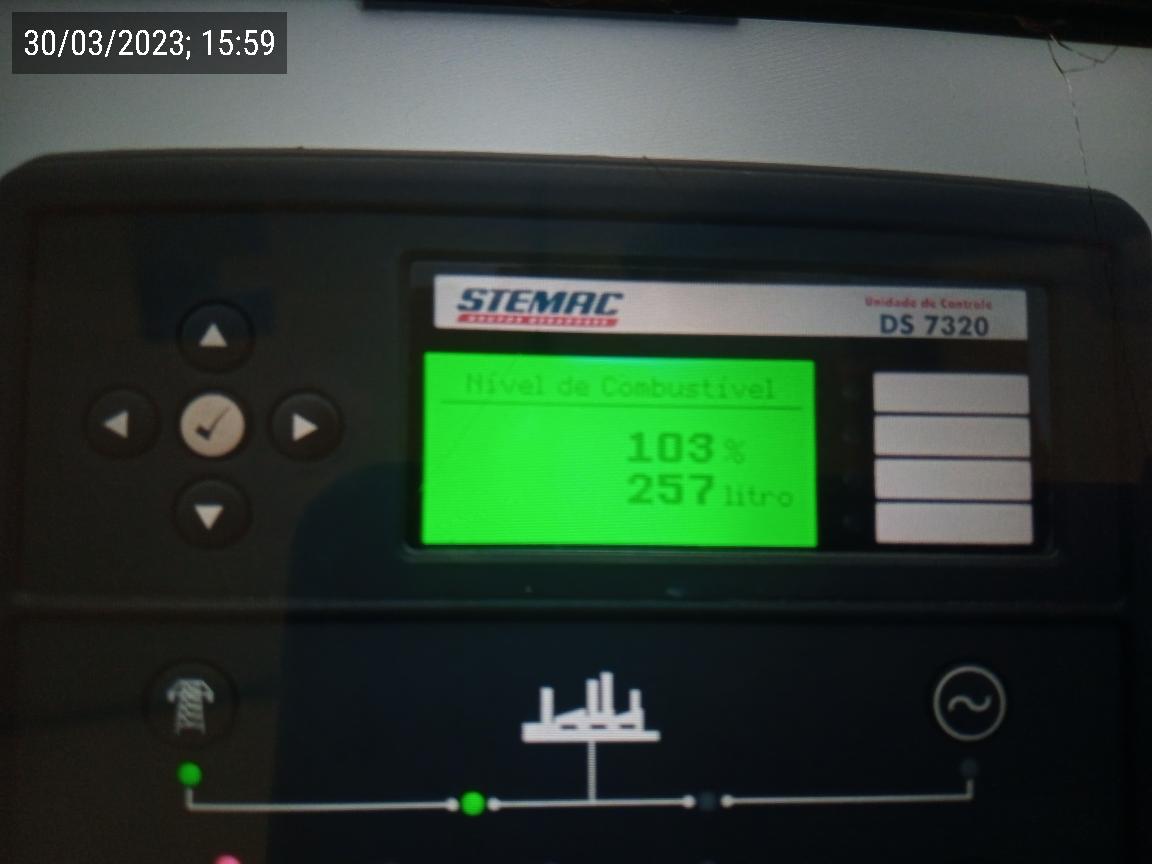

Nível de Combustível Opcional
RELATÓRIO DE OBSERVAÇÕES
Realizado a manutenção TOF SEMESTRAL no equipamento: troca de óleo, filtro de combustível e filtro lubrificante. realizado o abastecimento de 130 Litros de combustível s500. realizado também reaperto, verificações de níveis de água e óleo lubrificante, feito limpeza geral do equipamento, painel e QTA. Também foi realizado o reaperto de comandos e abraçadeiras. Após todo o trabalho, foi realizado testes vazio , conforme solicitação do cliente. O gerador teve ótimo desempenho e não apresentou vazamentos ou falhas . gmg em automático apto ao funcionamento.
FINALIZAÇÃO
Observação (Cliente):
Observação (Técnico):
CLIENTE:

Thiago linard 		TÉCNICO:

Rodrigo Da Costa Santos
