| 1. GRUPO MOTOR GERADOR (GMG) |
|
RELATÓRIO DE MANUTENÇÃO PREVENTIVA
|
|
||||||||||||||||
1. GRUPO MOTOR GERADOR (GMG)
| SITE | ESTADO DE FUNCIONAMENTO |
OK
PHASE OUT
SWAP
|
|
| TAG | |||
| LOCALIZAÇÃO | |||
| ANDAR | |||
| FABRICANTE | USCAMAQ | ||
| MODELO DO MOTOR | DSC11 | CAPACIDADE STAND BY (KVA) | |
| Nº DO MOTOR | 3134515 | CAPACIDADE MODO PRIME (KVA) | |
| MARCA DA BATERIA | TENSÃO FN/FF (V) | ||
| MODELO DA BATERIA | HORIMETRO DO GERADOR (h) | ||
| CORRENTE DA BATERIA (A) | DATA DE FABRICAÇÃO DO GERADOR | ||
| DATA DE FABRICAÇÃO DA BATERIA | DATA DE INSTALAÇÃO DO GERADOR | ||
| DATA DE INSTALAÇÃO DA BATERIA | DATA DA ÚLTIMA TROCA DO FILTRO DE COMBUSTÍVEL | ||
| DATA DA ÚLTIMA TROCA DO FILTRO DE AR | |||
| DATA DA ÚLTIMA TROCA DO FILTRO DE ÓLEO | REDUNDANTE (S/N)? | ||
| DATA DA ÚLTIMA TROCA DE ÁGUA/LÍQUIDO ARREFECIMENTO | REDUNDANTE COM QUAL MÁQUINA? | ||
| CAPACIDADE DO TANQUE(L/h) | QTD COMBUSTÍVEL DISPONÍVEL TANQUE (L) | ||
| DATA DA ÚLTIMA TROCA DE ÓLEO | DATA DA ÚLTIMA LIMPEZA DO TANQUE DE COMBUSTÍVEL | ||
|
TIPO DE LIGAÇÃO:
STAND BY
PRIME
Tipo:
MONOFÁSICA
BIFÁSICA
TRIFÁSICA
TIPO DE GMG:
CARENADO
ABERTO
FATOR DE POTÊNCIA: 0.8
|
|||
VALORES MEDIDOS
| OK | NOK | NA | ||||||||
| 1 | TENSÃO (VCA) | RN | 126.0 | SN | 126.0 | TN | 127.0 | X | ||
| RS | 126.0 | ST | 126.0 | TR | 126 | X | ||||
| 2 | CORRENTE (A) | R | 266.0 | S | 256.0 | T | 238.0 | X | ||
| 3 | TEMPERATURA (ºC) | R | 0.0 | S | 0.0 | T | 0.0 | X | ||
| 4 | POTÊNCIA CONSUMIDA (kW) | 101.0 | UTILIZAÇÃO (%) | 39.0 | ||||||
| 5 | TENSÃO DA BATERIA EM FLUTUAÇÃO (VCC) | 1 | 13.0 | 2 | 13 | X | ||||
| 6 | TENSÃO DA BATERIA EM DESCARGA (VCC) | 12.0 | 12 | X | ||||||
| 7 | TENSÃO DA BATERIA EM FLUTUAÇÃO (VCC) | 3 | 4 | X | ||||||
| 8 | TENSÃO DA BATERIA EM DESCARGA (VCC) | X | ||||||||
| 9 | TENSÃO DA BATERIA EM FLUTUAÇÃO (VCC) | 5 | 6 | X | ||||||
| 10 | TENSÃO DA BATERIA EM DESCARGA (VCC) | X | ||||||||
| 11 | TENSÃO DA BATERIA EM FLUTUAÇÃO (VCC) | 7 | 8 | X | ||||||
| 12 | TENSÃO DA BATERIA EM DESCARGA (VCC) | X | ||||||||
| 13 | TENSÃO DA BATERIA EM FLUTUAÇÃO (VCC) | 9 | 10 | X | ||||||
| 14 | TENSÃO DA BATERIA EM DESCARGA (VCC) | X | ||||||||
| 15 | TENSÃO DA BATERIA EM FLUTUAÇÃO (VCC) | 11 | 12 | X | ||||||
| 16 | TENSÃO DA BATERIA EM DESCARGA (VCC) | X | ||||||||
| 17 | TEMPERATURA DA RESISTÊNCIA DE PRÉ AQUECIMENTO (ºC) | 82.0 | ||||||||
| 18 | TEMPERATURA DA ÁGUA (ºC) | 82.0 | ||||||||
INSPEÇÃO
| SITUAÇÃO | ||||||
| INICIAL | FINAL | |||||
| OK | NOK | OK | NOK | NA | ||
| 1 | ESTADO FÍSICO GERAL DO GERADOR (LIMPEZA, CORROSÃO, FERRUGEM, ETC.) | X | X | |||
| 2 | ESTADO DA CARENAGEM OU SALA DE INSONORIZAÇÃO | X | X | |||
| 3 | EXISTÊNCIA DE ATERRAMENTO DA CARENAGEM | X | ||||
| 4 | ESTADO DA USCA (EXISTÊNCIA DE ALARMES E/OU INDICAÇÃO DE DEFEITOS) | X | X | |||
| 5 | ESTADO DAS BUCHAS (EXISTÊNCIA DE FISSURAS, SUJEIRA EM EXCESSO E CORROSÃO) | X | ||||
| 6 | VERIFICAÇÃO DE TENSÃO DAS CORREIAS E SEUS ESTADOS FÍSICOS (CORREIAS RESSECADA) | X | X | |||
| 7 | VERIFICAÇÃO DO NÍVEL DE ÓLEO | X | X | |||
| 8 | VERIFICAÇÃO DO NÍVEL DE ÁGUA | X | X | |||
| 9 | VERIFICAÇÃO DO NÍVEL DE COMBUSTÍVEL | X | X | |||
| 10 | VERIFICAÇÃO DE VAZAMENTO OU OBSTRUÇÕES NO RADIADOR | X | X | |||
| 11 | VERIFICAÇÃO DE VAZAMENTO OU OBSTRUÇÕES NO SISTEMA DE ARREFECIMENTO DO ALTERNADOR | X | X | |||
| 12 | SUBSTITUIÇÃO PERIÓDICA DO FILTRO DE ÓLEO | X | X | |||
| 13 | SUBSTITUIÇÃO PERIÓDICA DO LÍQUIDO DE ARREFECIMENTO | X | X | |||
| 14 | SUBSTITUIÇÃO PERIÓDICA DO FILTRO DE COMBUSTÍVEL | X | X | |||
| 15 | LIMPEZA OU SUBSTITUIÇÃO DO FILTRO DE RESPIRO DO CARTER | X | X | |||
| 16 | LIMPEZA E DRENAGEM DO TANQUE DE COMBUSTÍVEL | X | X | |||
| 17 | REAPERTO DAS CONEXÕES (CABOS DE COMANDO, CABOS EXTERNOS, BATERIA, PONTOS DE AQUECIMENTO, ETC.) | X | X | |||
| 18 | VERIFICAR NÍVEL DE ÁGUA DE BATERIA (VENTILADA) | |||||
| 19 | REALIZAR TESTE DE GERADOR EM VAZIO (10 MINUTOS DE DURAÇÃO) - SEMANAL | X | X | |||
| 20 | REALIZAR TESTE DE GERADOR EM CARGA (01 HORA DE DURAÇÃO) - BIMESTRAL | X | X | |||
| 21 | VERIFICAR O FUNCIONAMENTO DOS MEDIDOS, INDICADORES, E LUZES DE SINALIZAÇÃO | X | X | |||
| 22 | VERIFICAR O FUNCIONAMENTO DO QTA (QUADRO DE TRANSFERÊNCIA AUTOMÁTICO) | X | X | |||
| 23 | VERIFICAR O FUNCIONAMENTO DO QTM (QUADRO DE TRANSFERÊNCIA MANUAL) | X | X | |||
| 24 | VERIFICAR SE O GERADOR ESTÁ EM MODO AUTMÁTICO | X | X | |||
| 25 | AUSÊNCIA DE VANDALISMO | X | X | |||
| 26 | LIMPEZA | X | X | |||
OBSERVAÇÃO
|
Cliente - Gabriel
Tecnico - Daniel da Silva
Realizado Manutenção preventiva com Limpeza do Grupo Gerador com Inspeção de Sistemas, cabos, conexões, verificamos Funcionar com e sem Carga onde Grupo Funcionou normal.
|
|
RELATÓRIO DE MANUTENÇÃO PREVENTIVA
|
|
||||||||||||
| RELATÓRIO FOTOGRÁFICO |

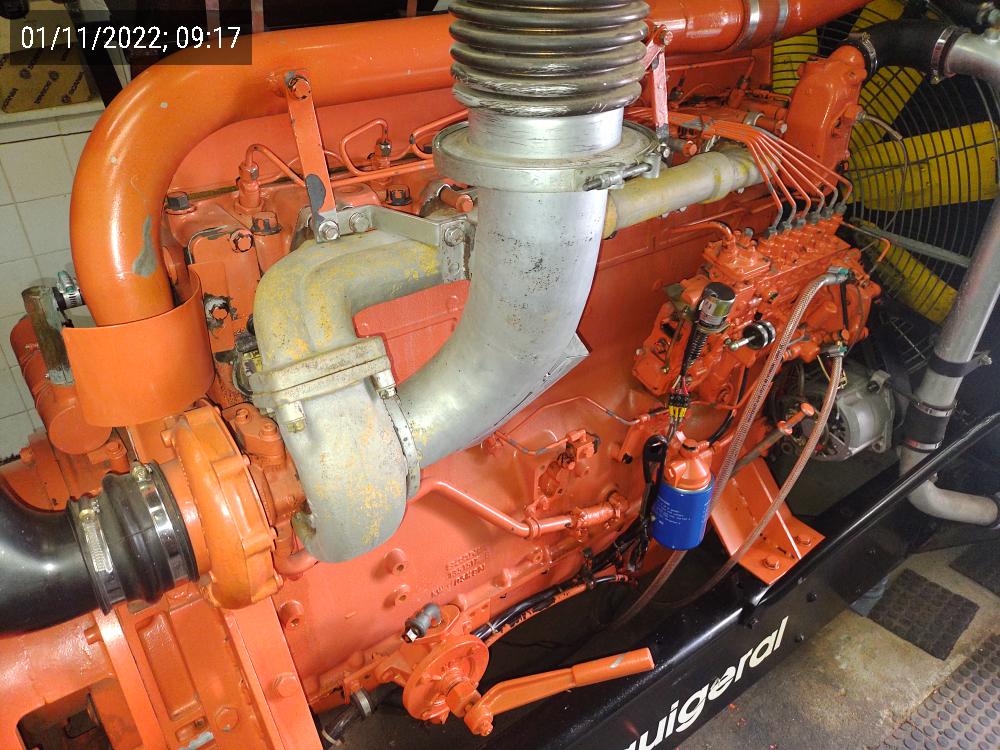

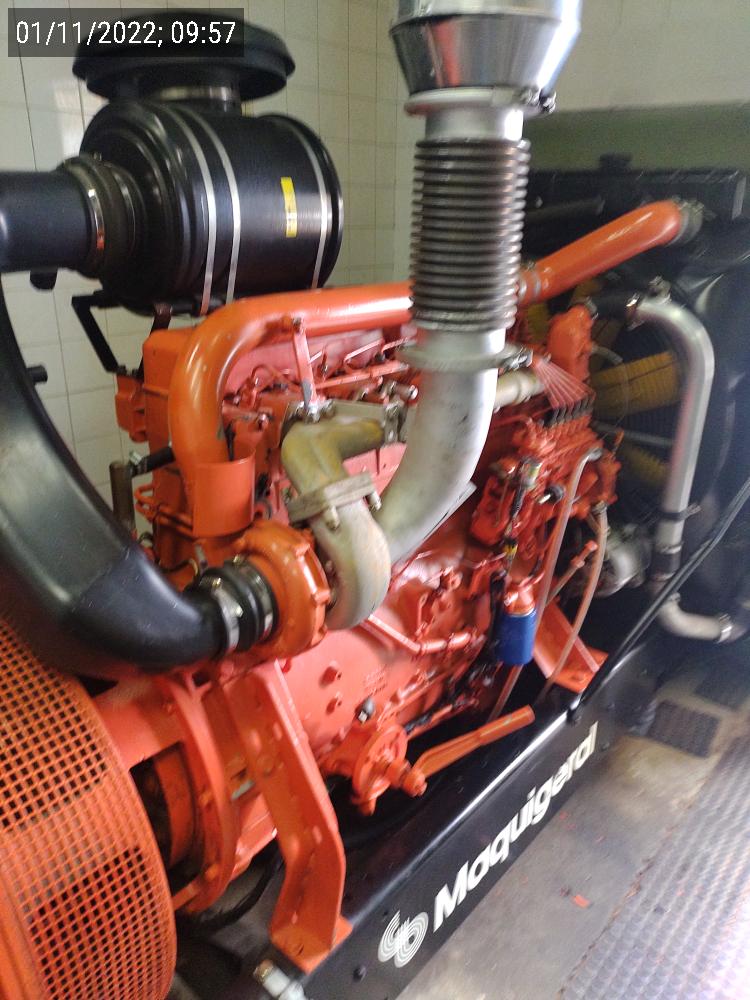

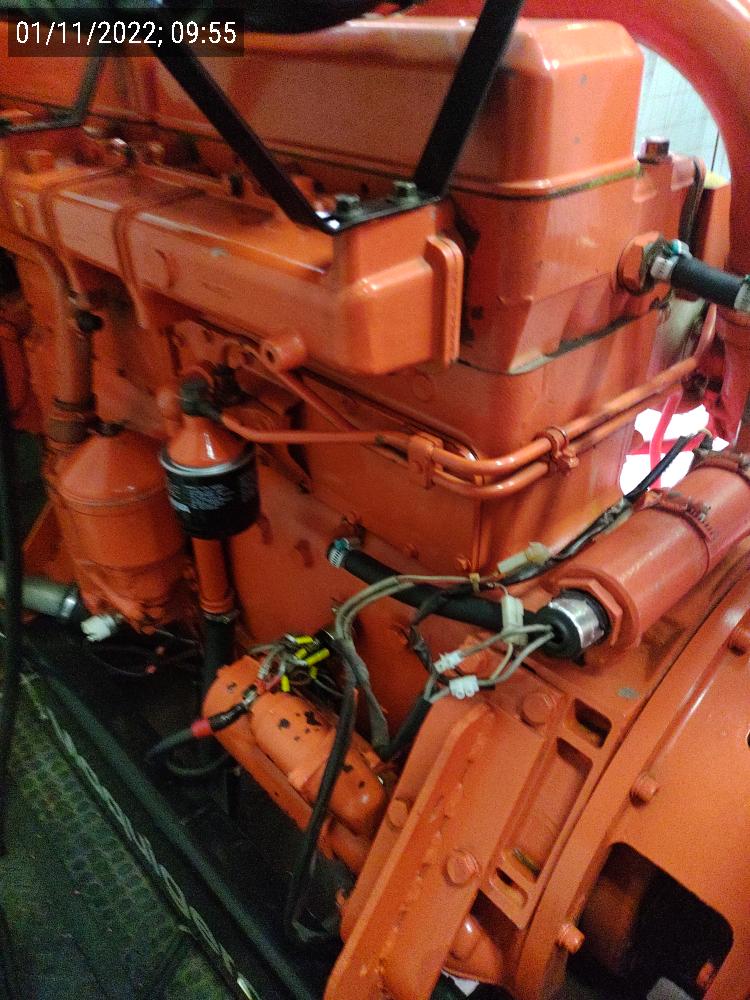

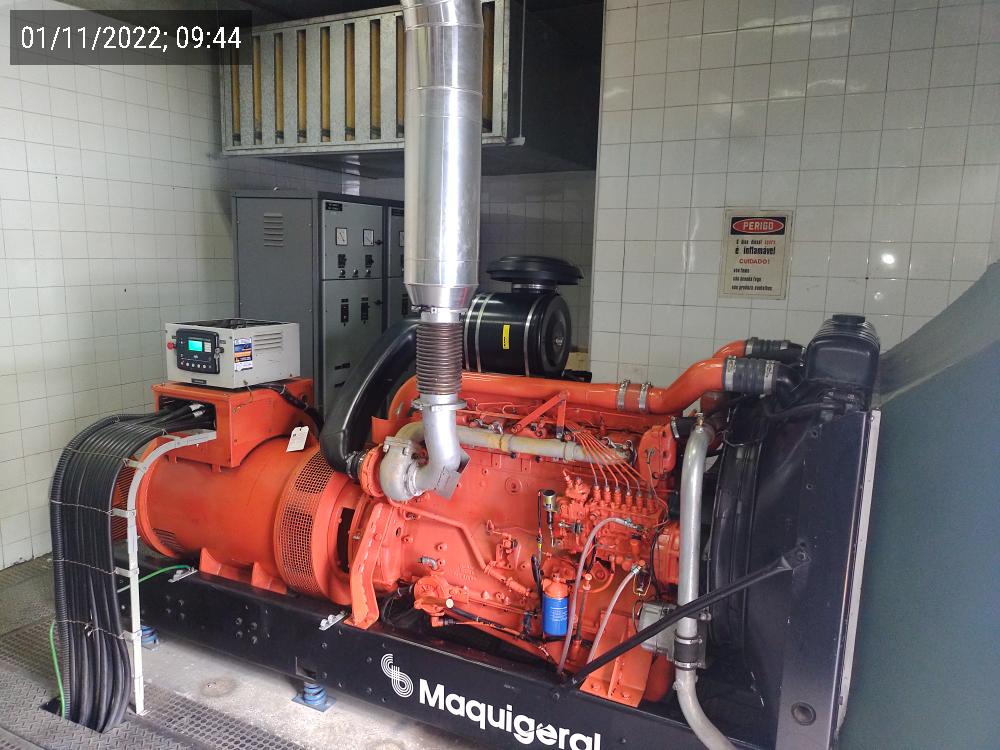

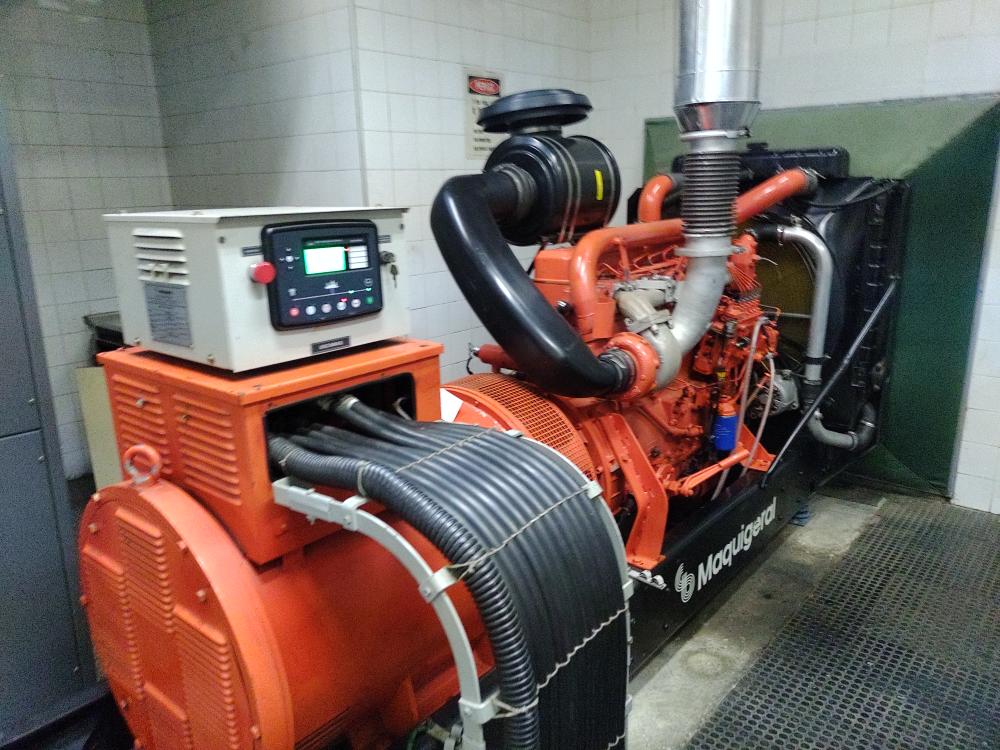

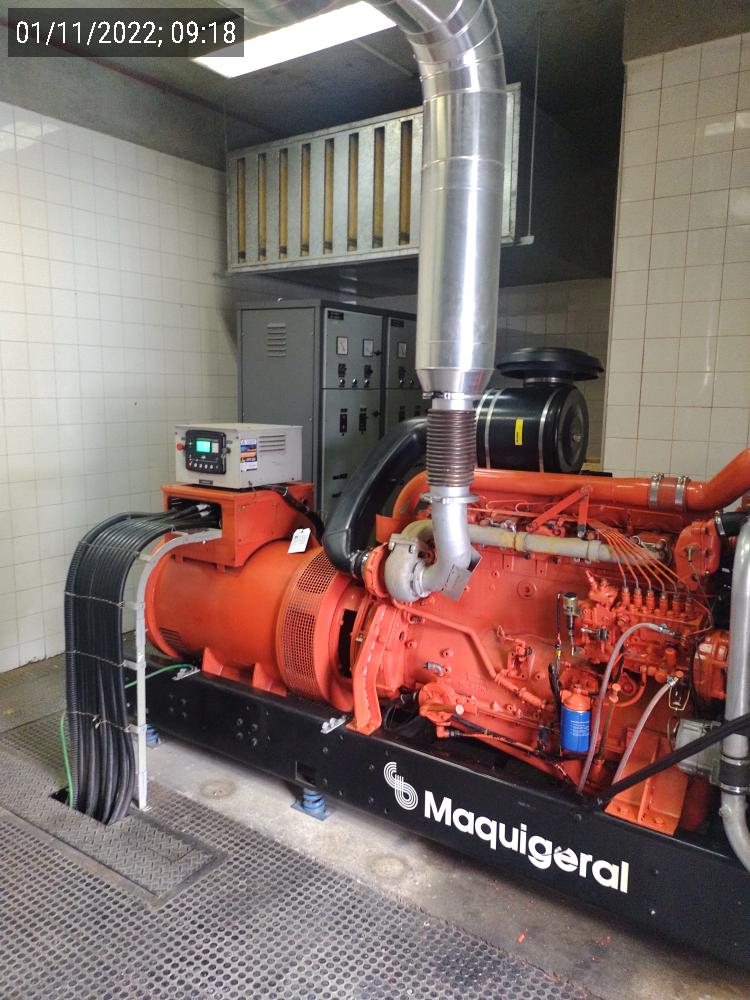

Foto Vista do GMG Obrigatória

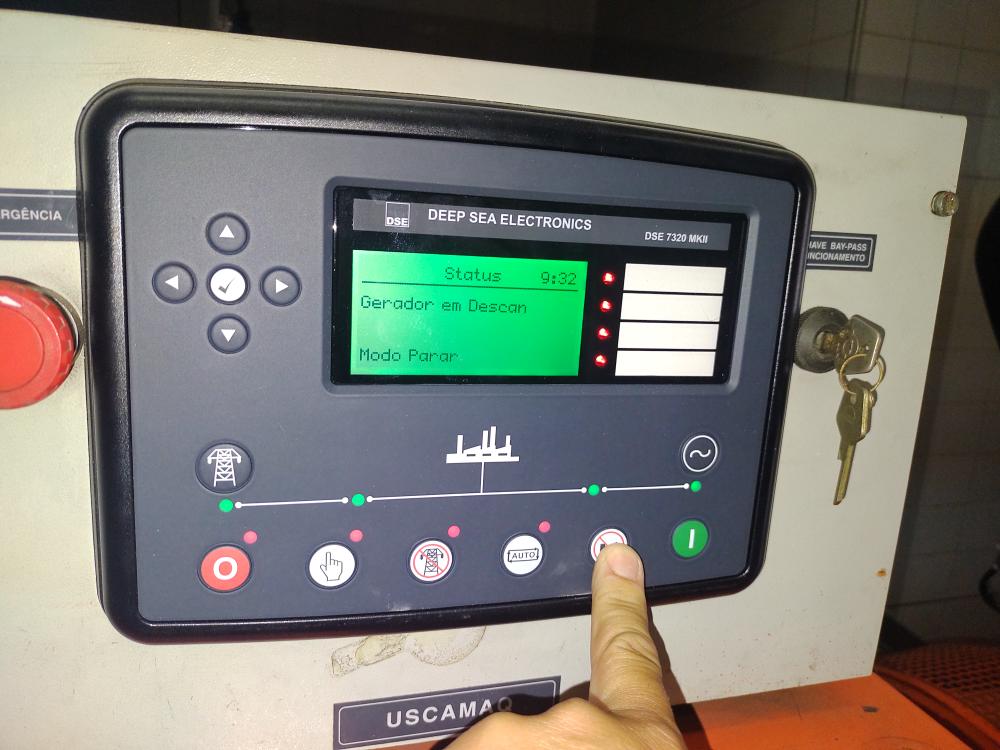

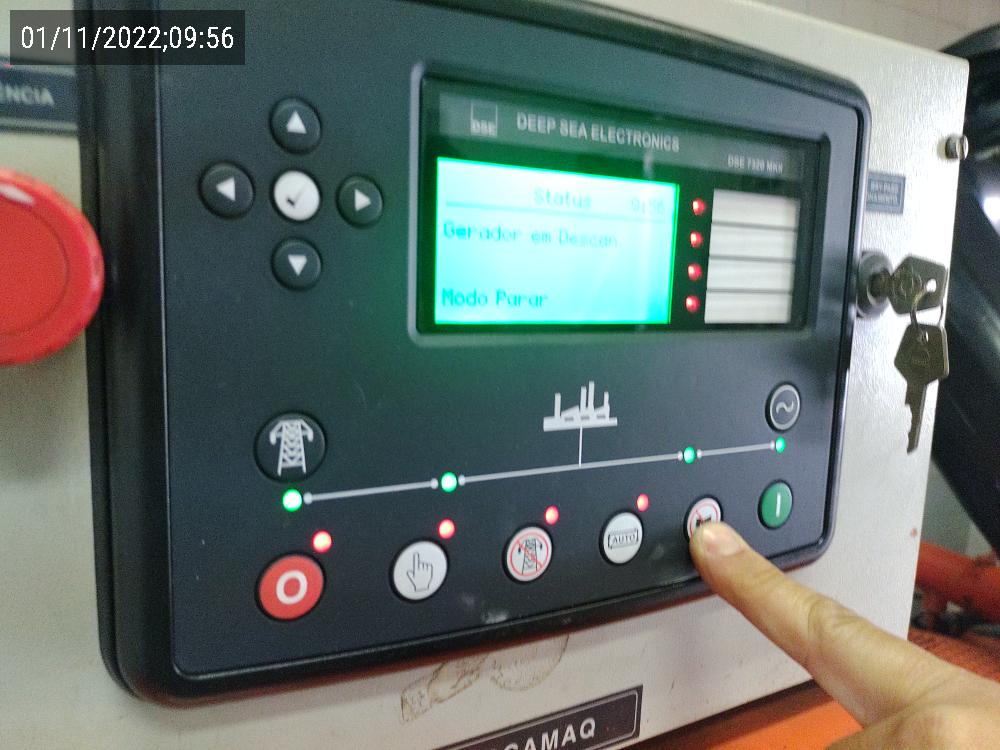

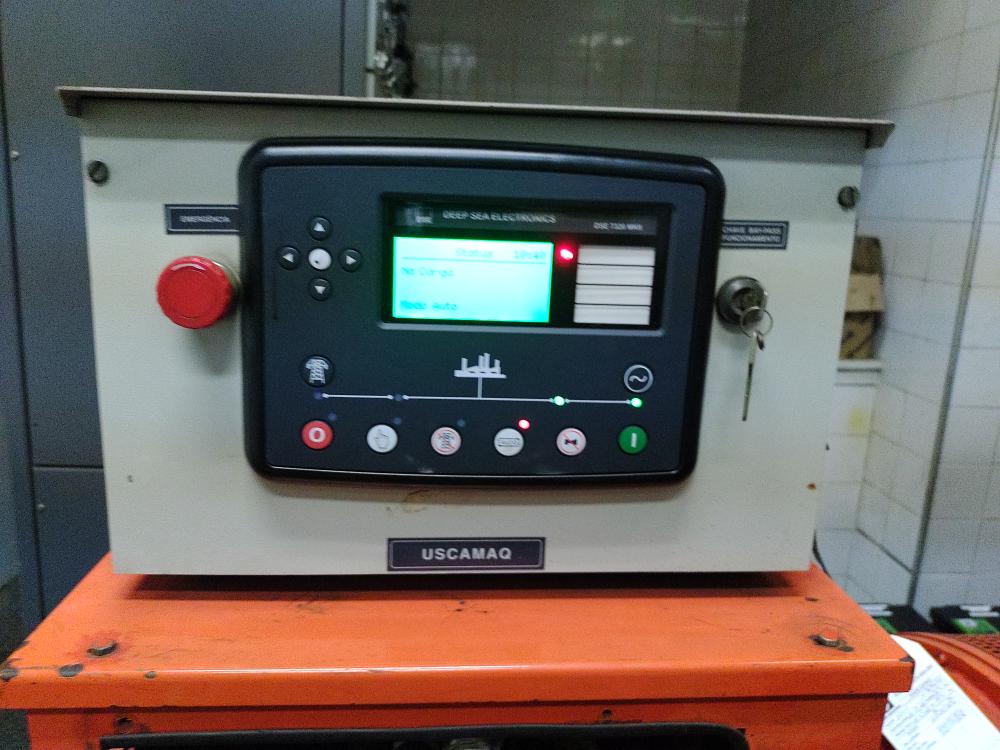

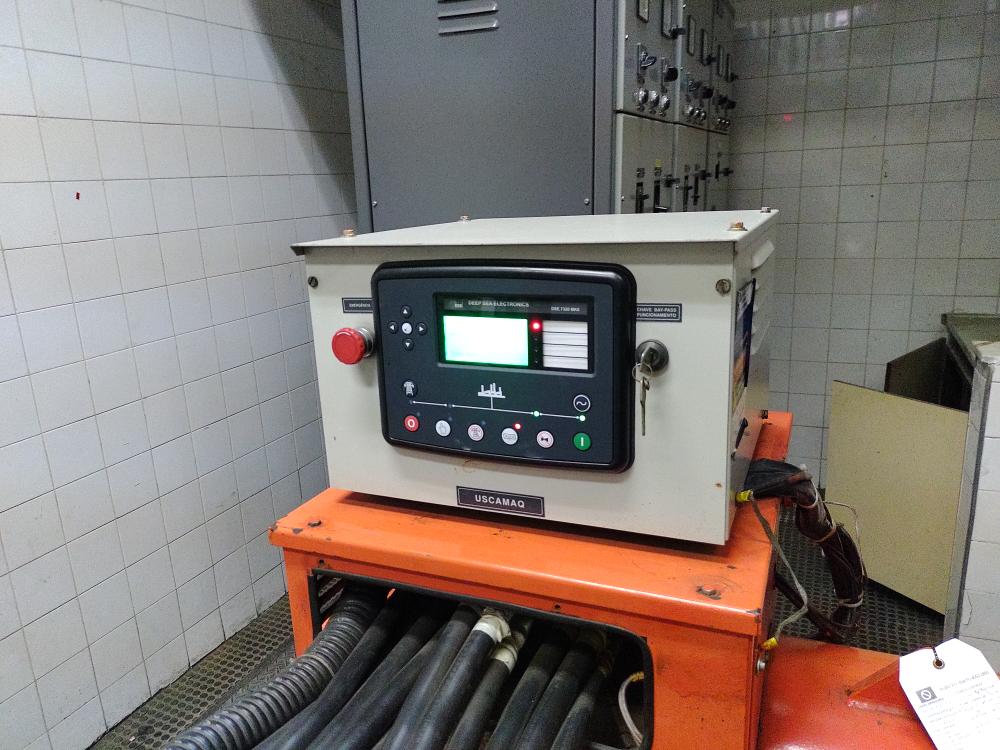

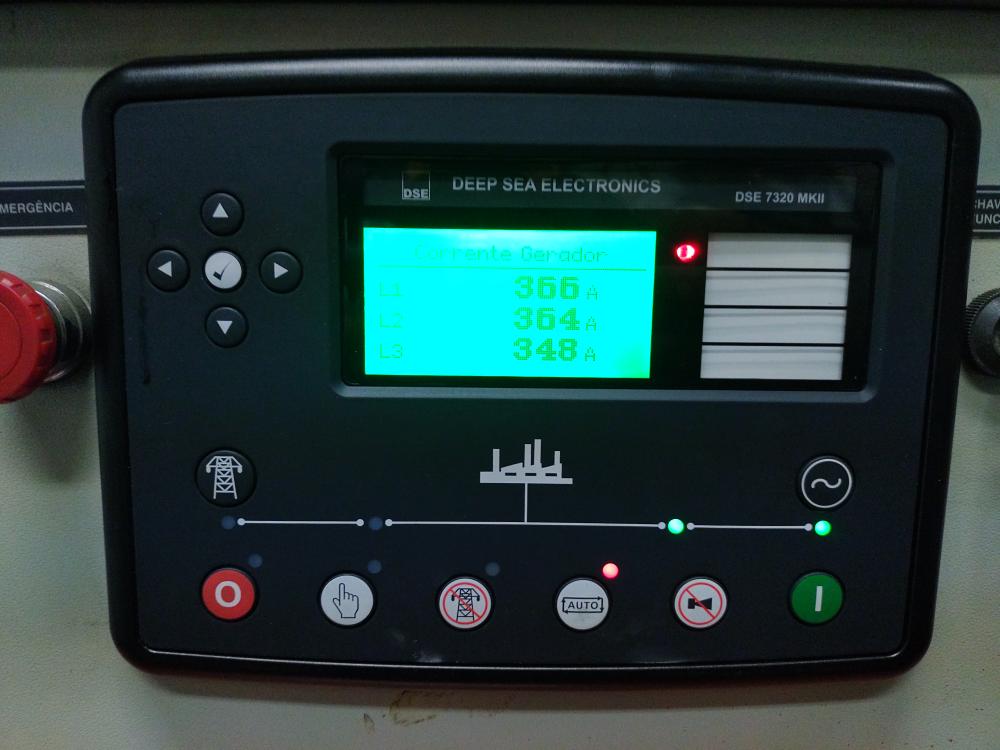

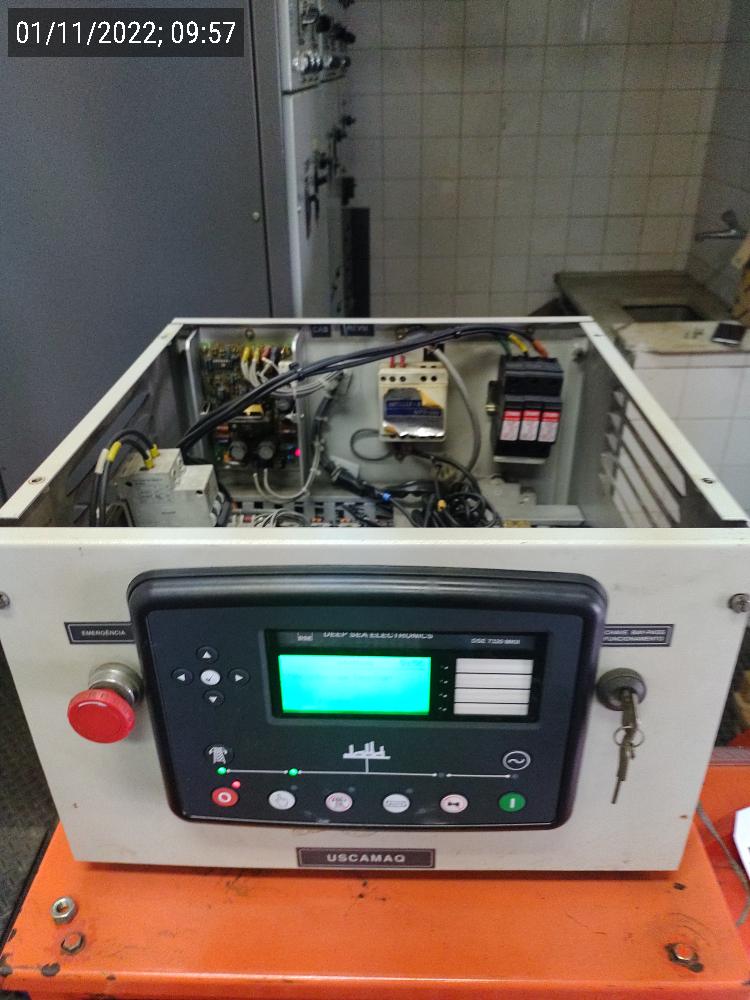

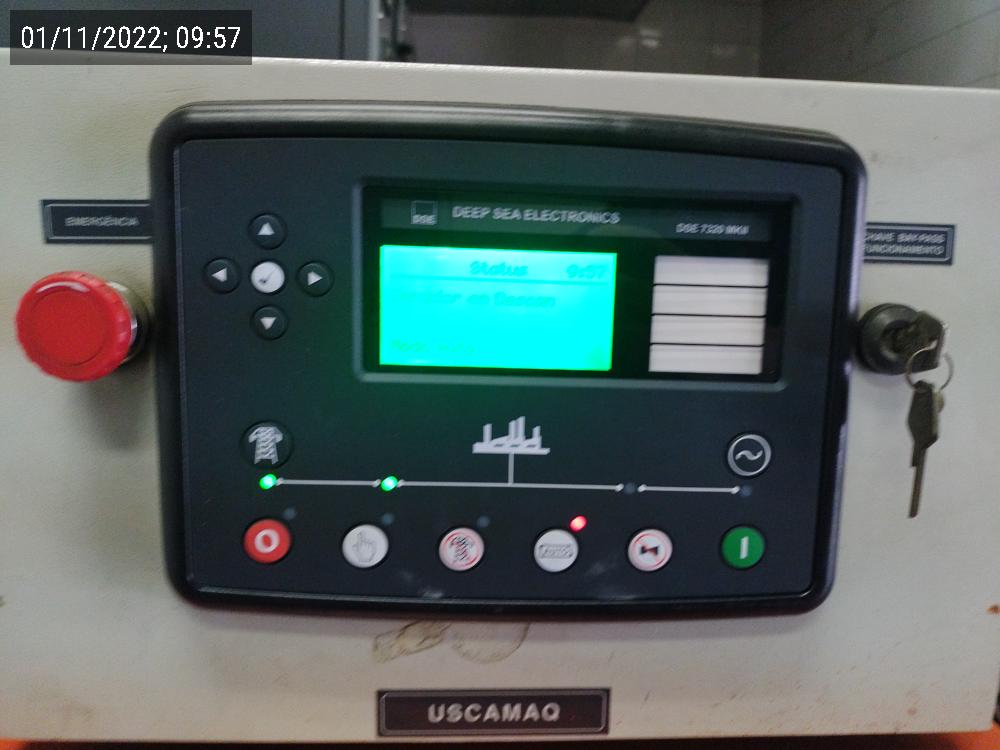

Foto Vista do GMG (USCA) Obrigatória

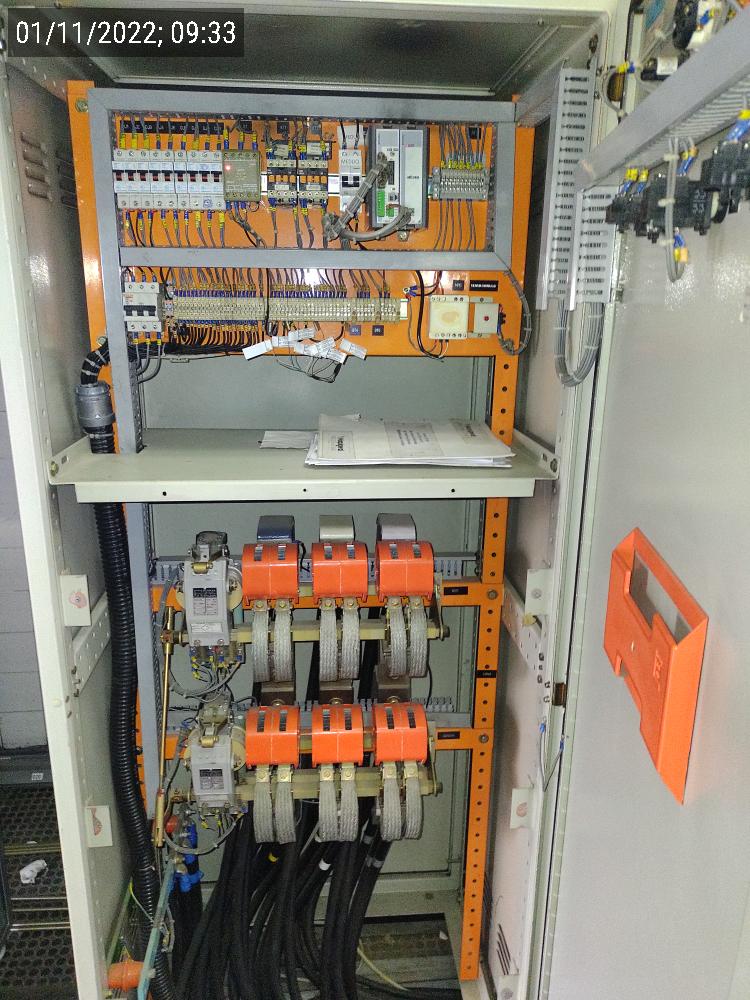

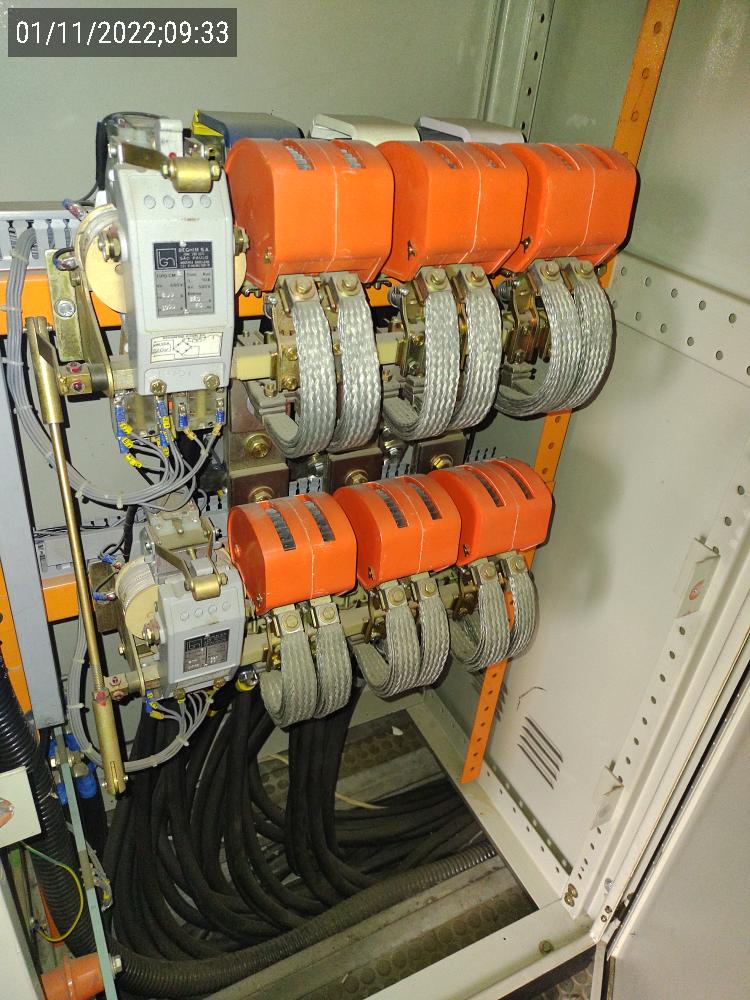

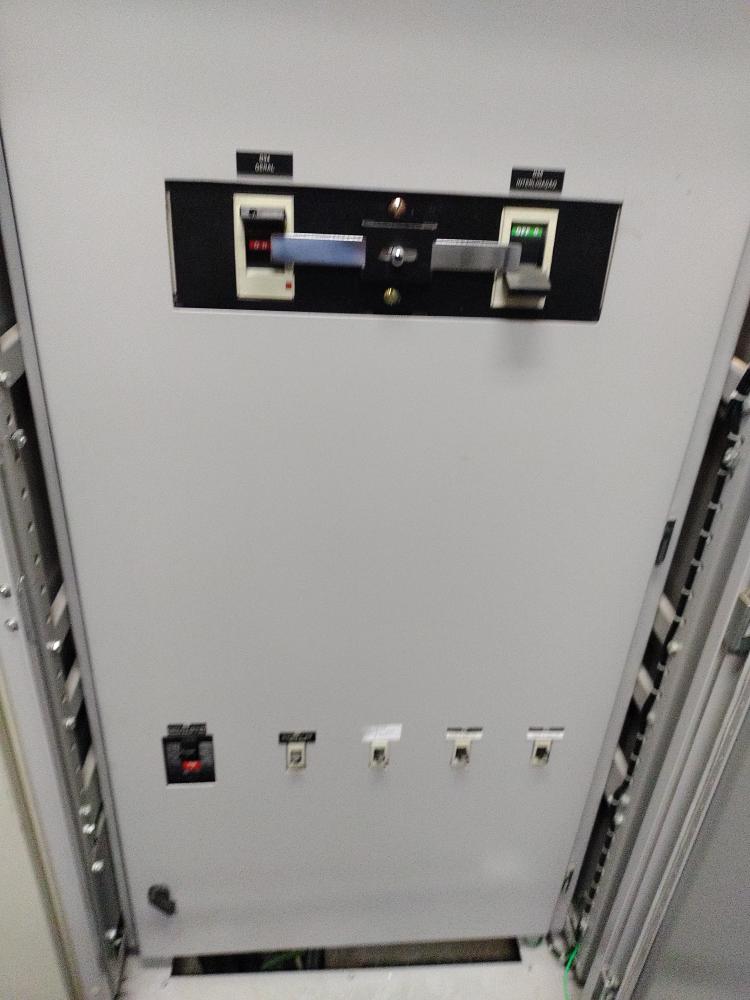

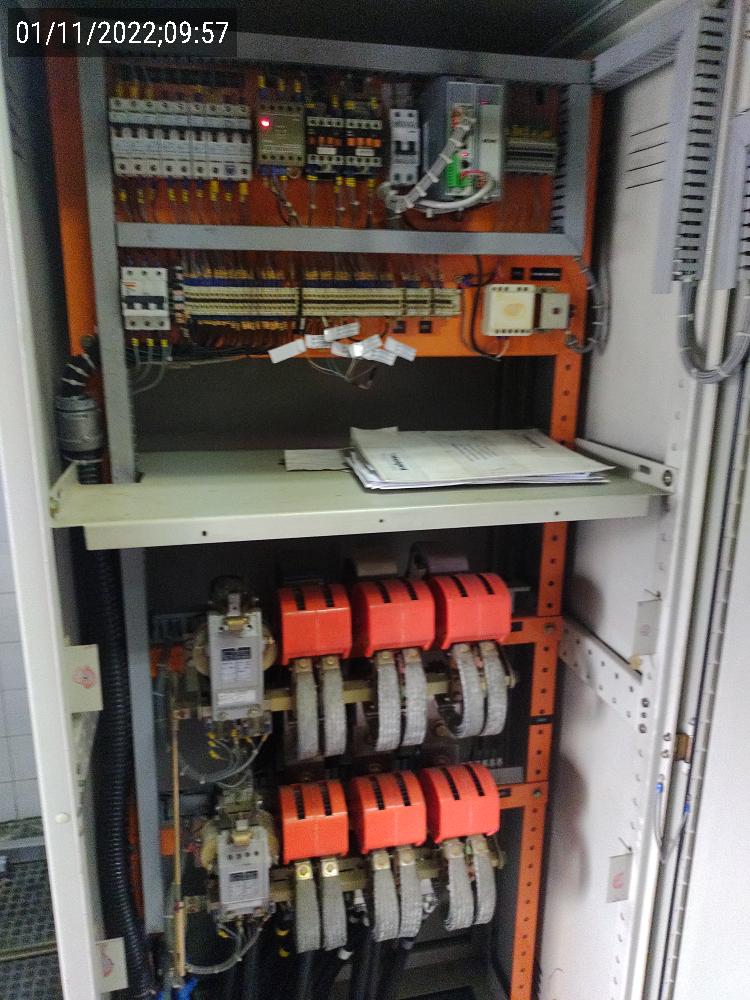

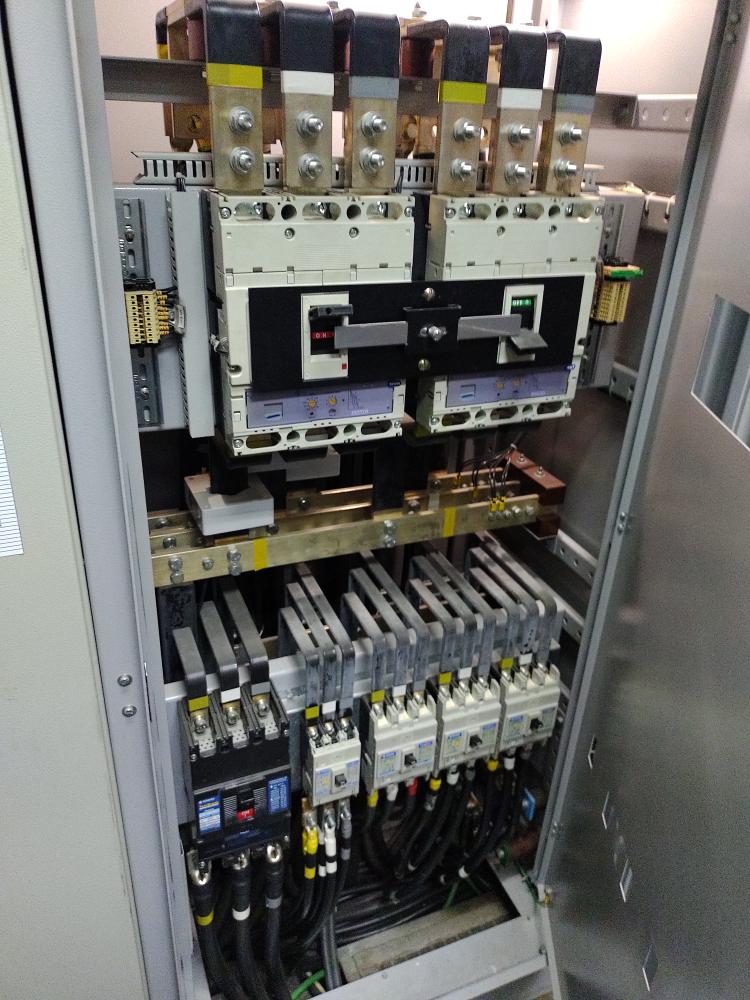

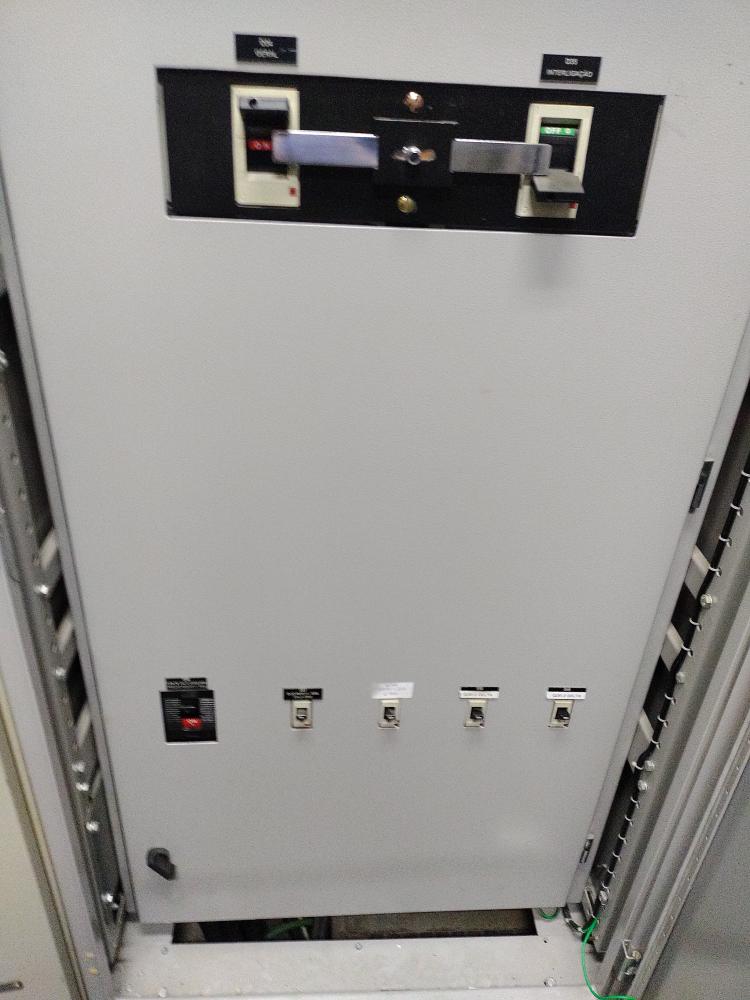

Foto Vista do GMG (QTM) Obrigatória

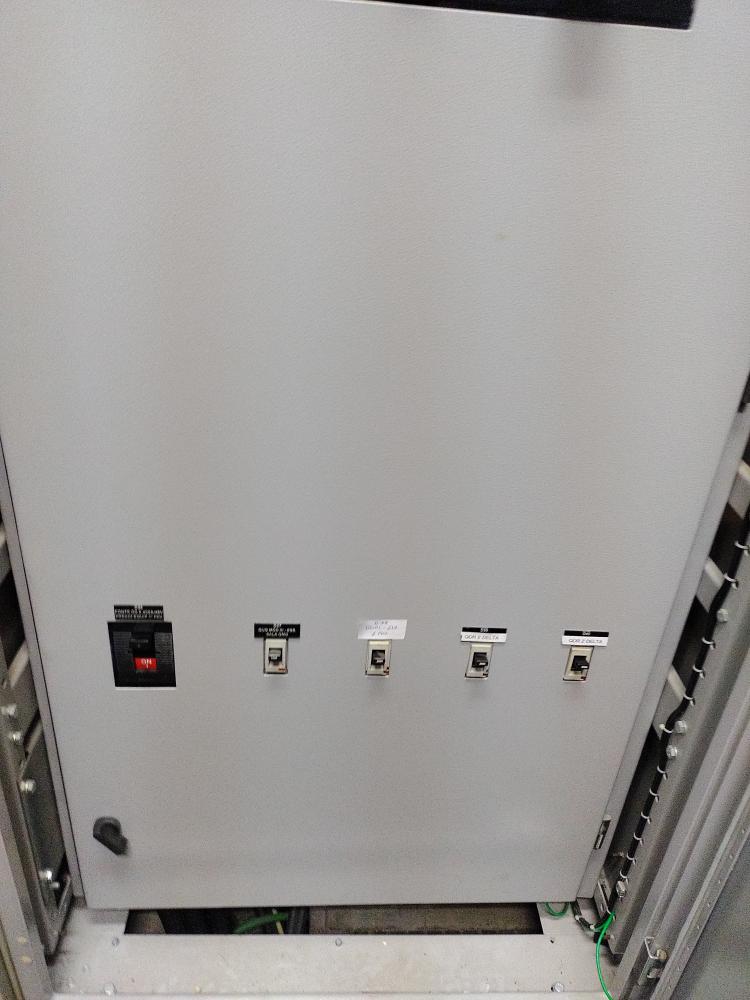

Foto Vista do GMG (QTM) Opcional

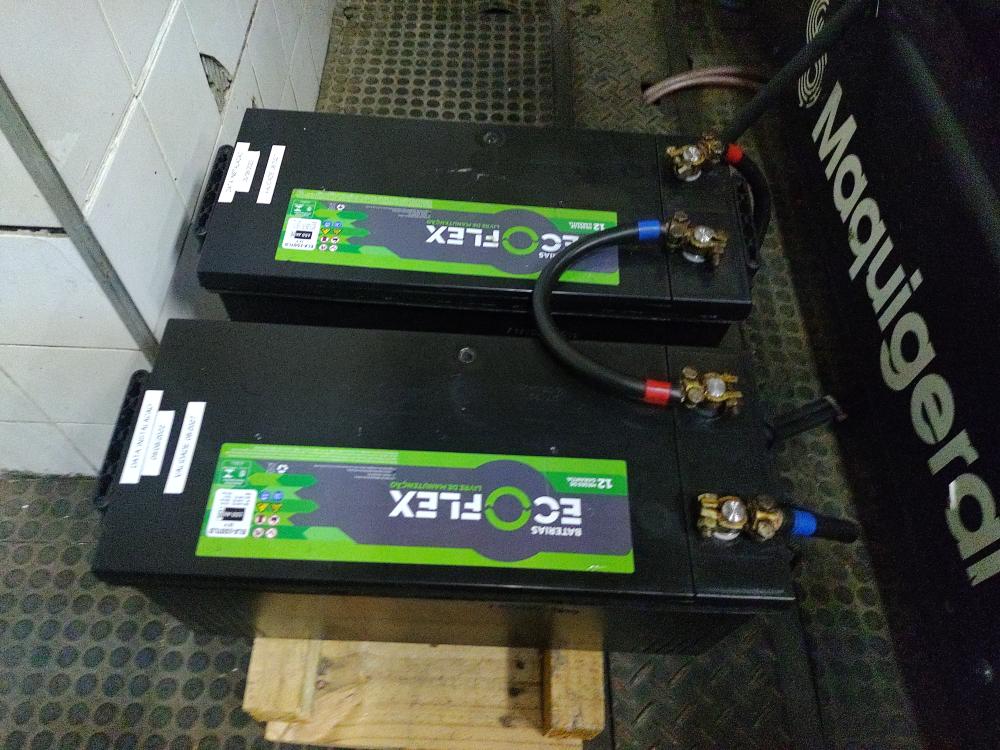

Foto Vista do GMG (Bateria) Obrigatória

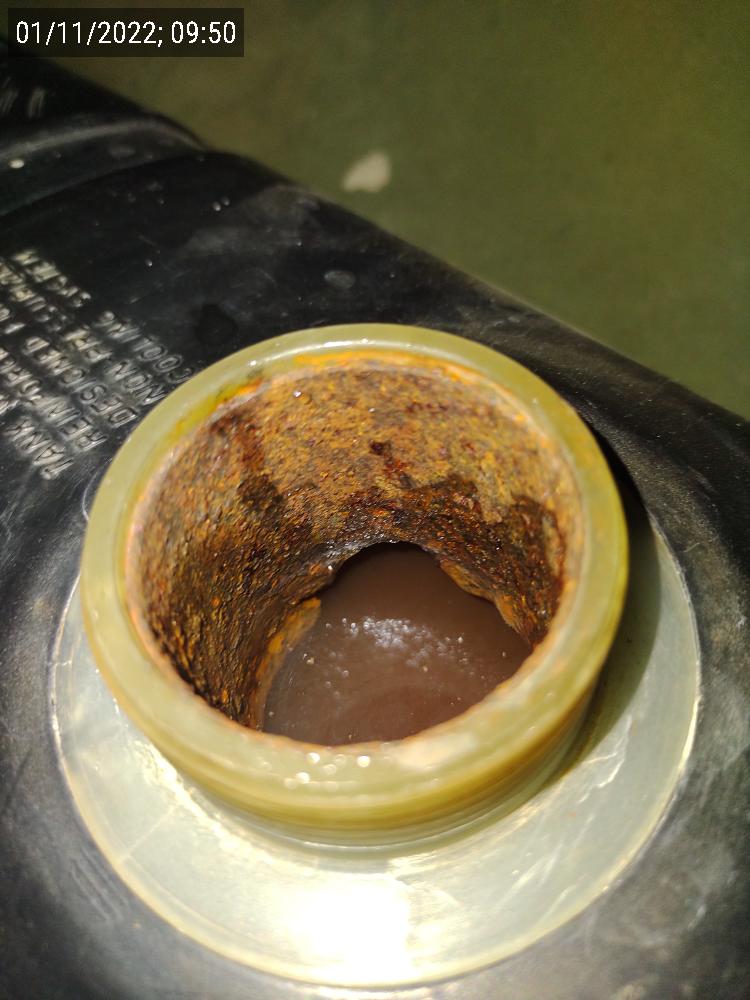

Foto Vista do GMG (Tanque Interno) Obrigatória

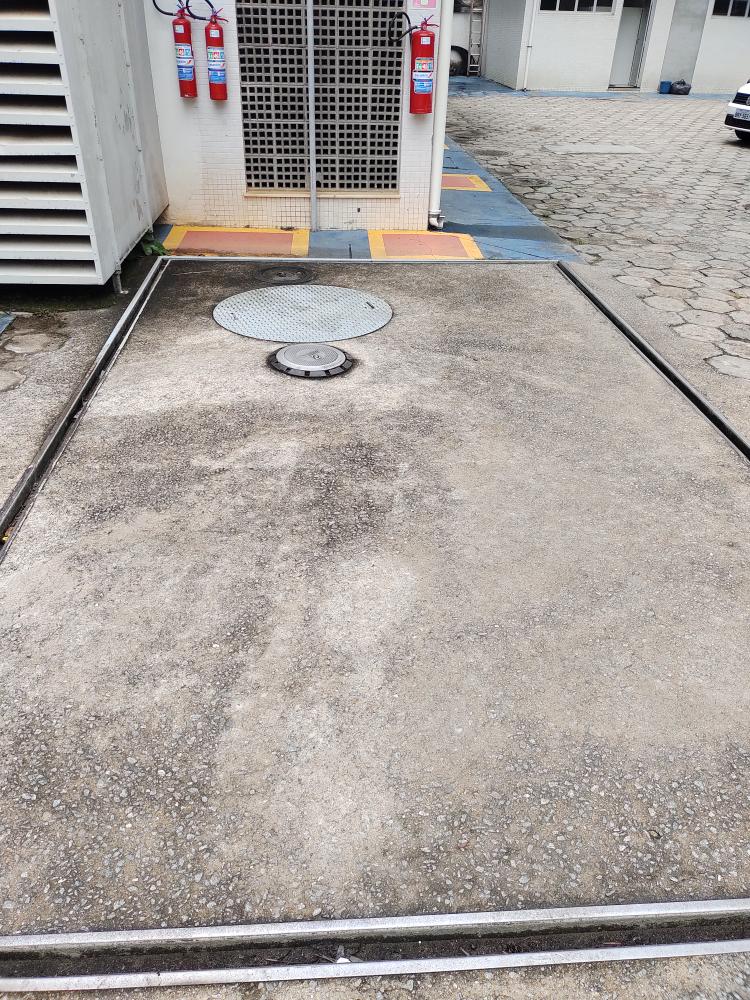

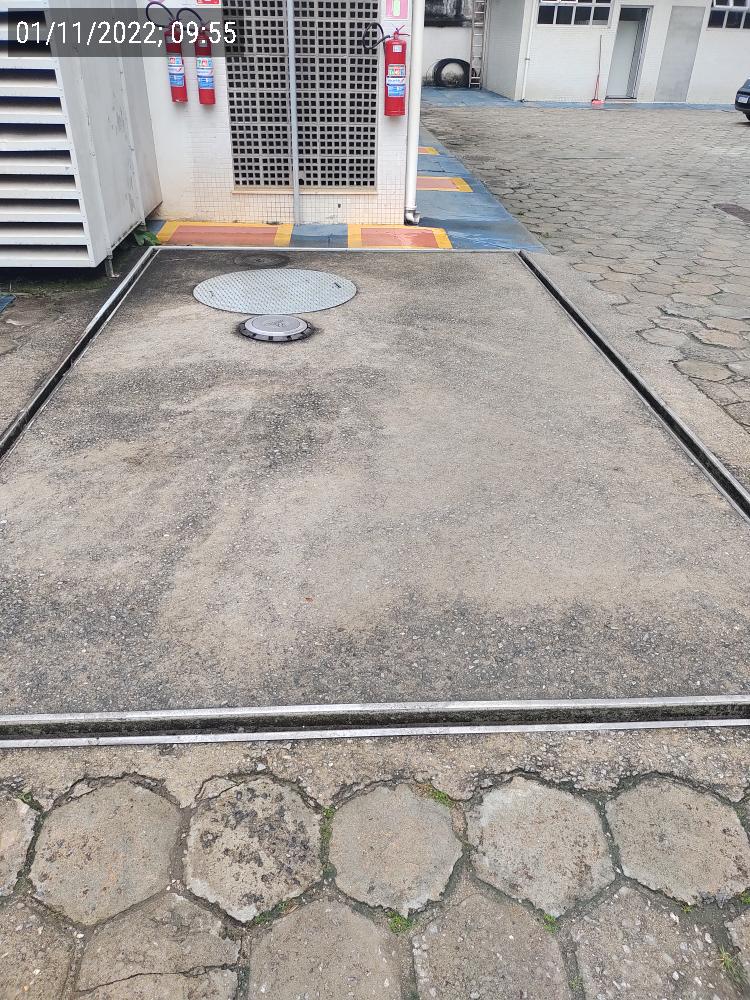

Foto Vista do GMG (Tanque Externo) Obrigatória

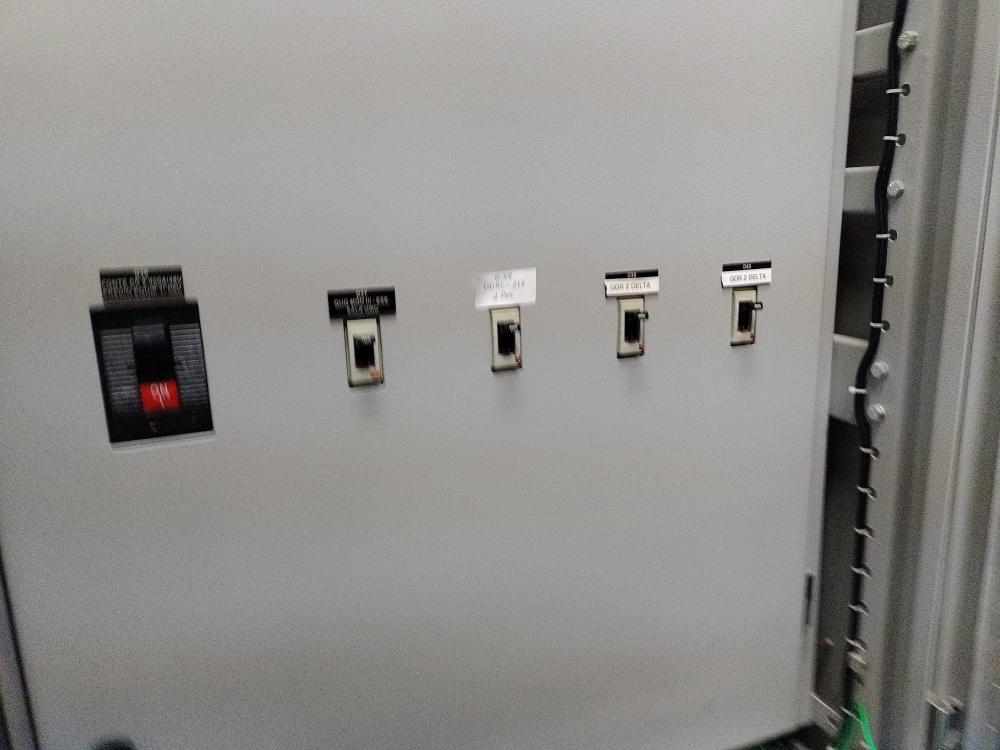

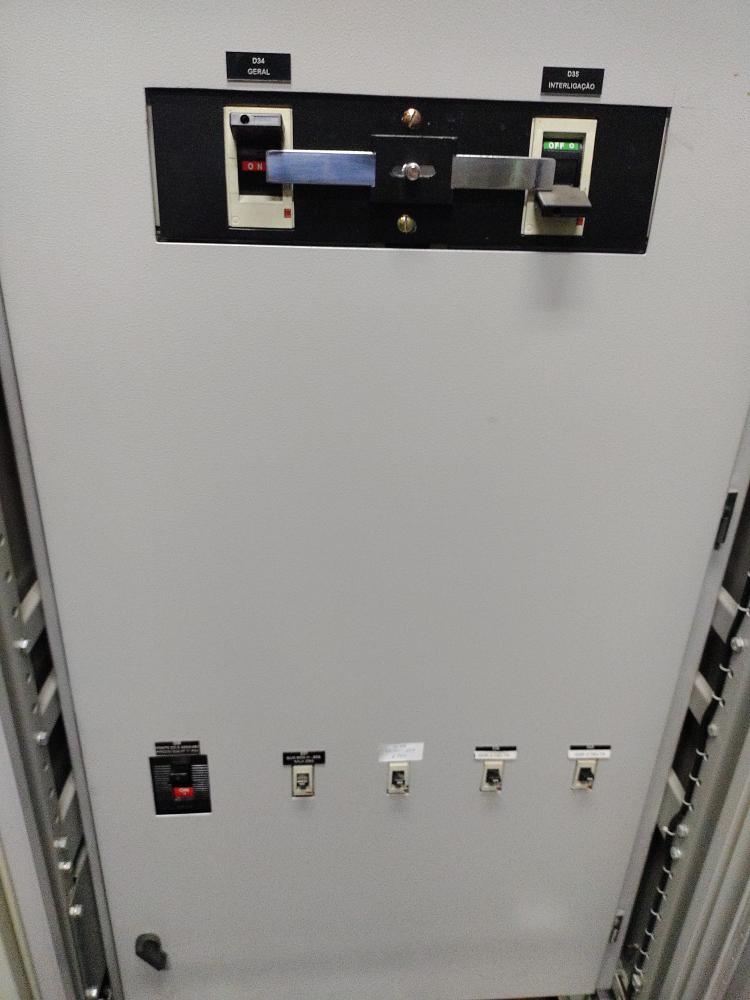

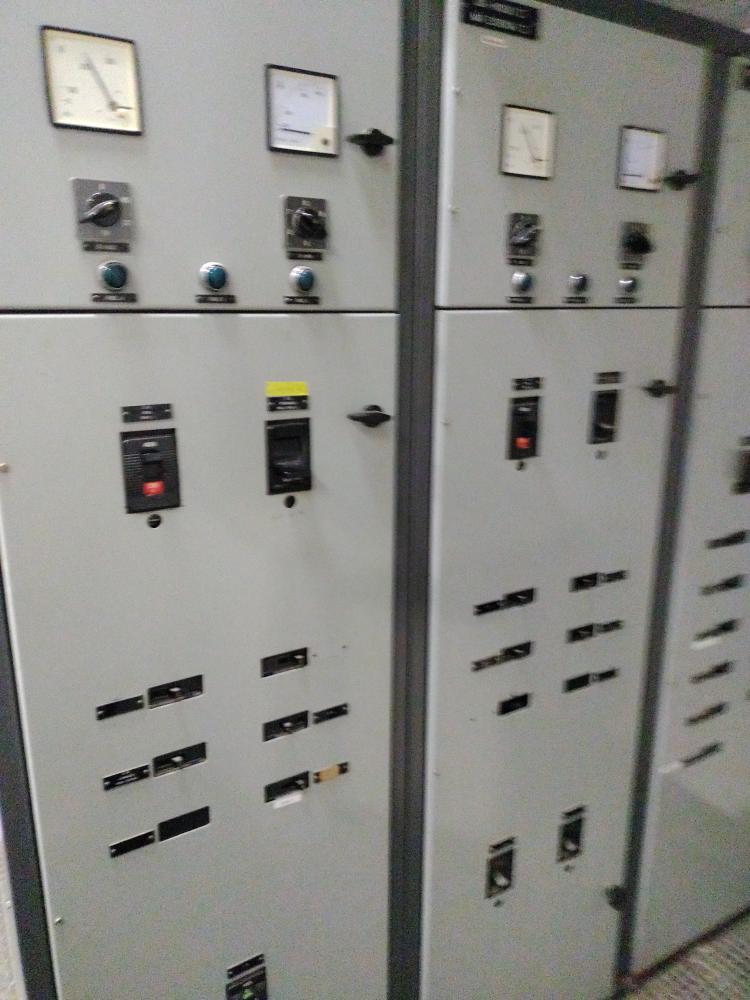

Foto Vista do Quadro (QDGN) Obrigatória
Foto Vista do Quadro (QDGE) Obrigatória
Foto Vista do Quadro (QFAC) Obrigatória
Foto Vista do Quadro (QDNB) Obrigatória
Foto Vista do Quadro (QDCC) Obrigatório
Foto Vista do Quadro (QDCA) Obrigatória
Foto Vista do Quadro (QDT) Obrigatória
Foto Vista do Quadro (QD Barramento) Obrigatória
Foto Antes (Estado Físico Geral do Gerador (Limpeza, Corrosão, Ferrugem, Etc.)) -OK (Opcional)
Foto Antes (Estado da Carenagem ou Sala de Insonorização) - OK (Opcional)

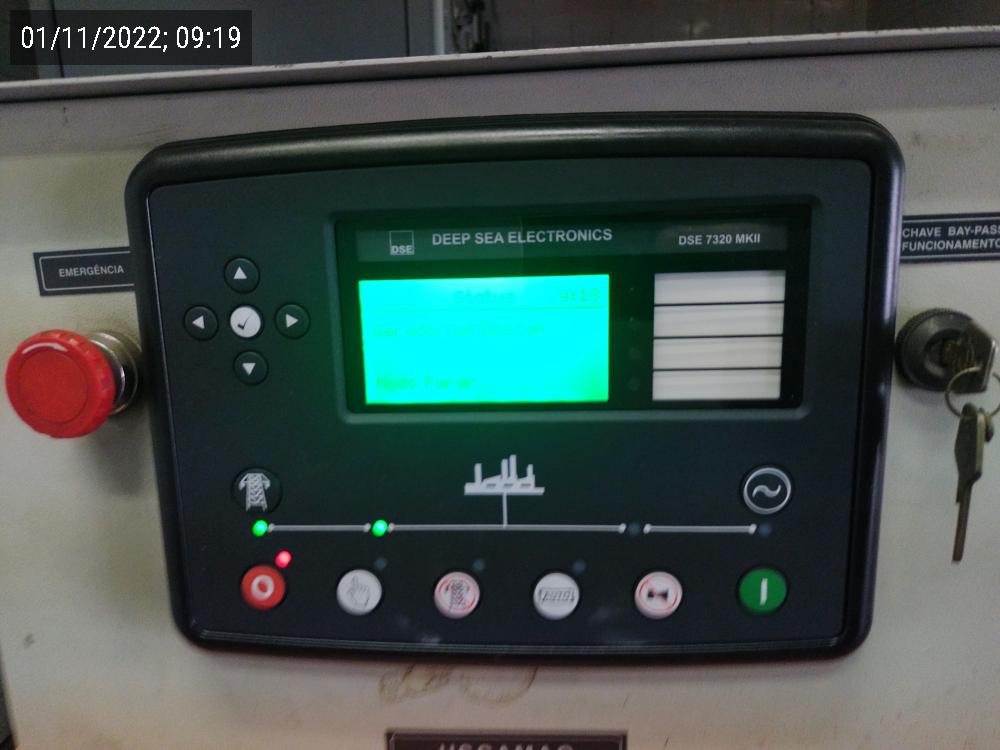

Foto Antes (Estado da USCA (Existência de Alarmes e/ou Indicação de Defeitos)) -OK (Opcional)

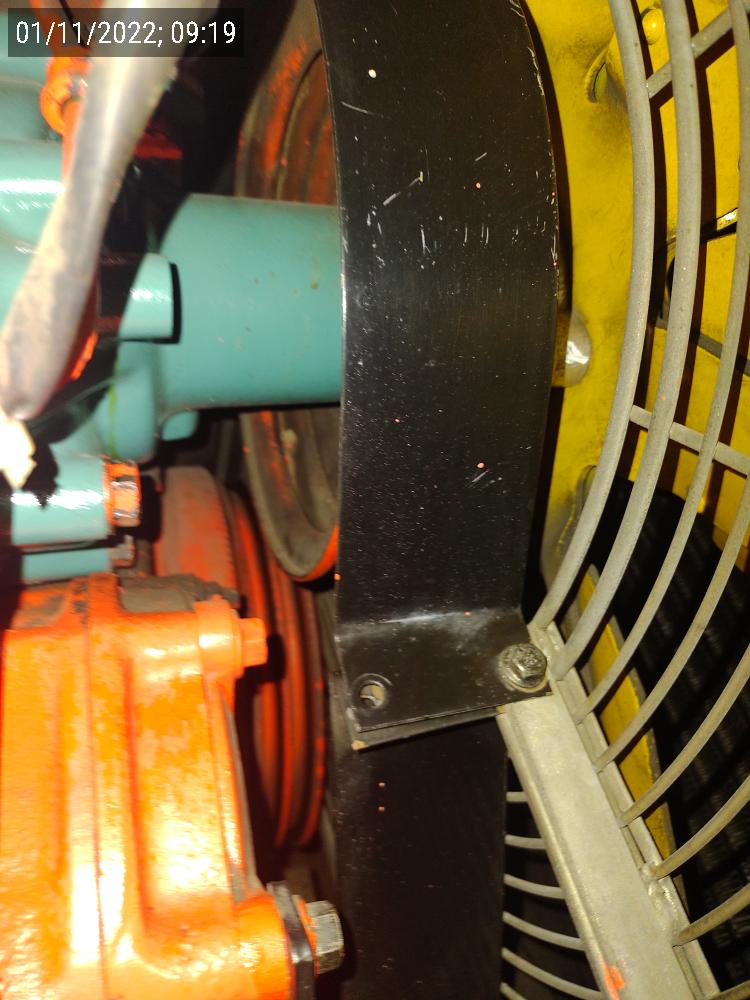

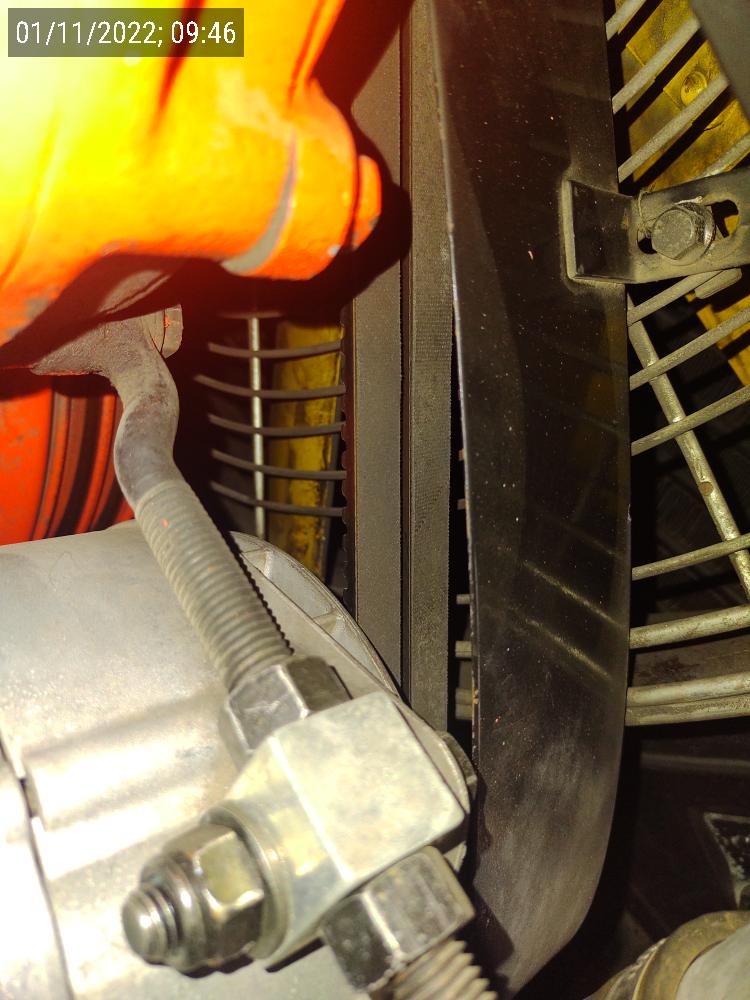

Foto Verificação da Tensão das Correias e seu Estado Físico (Correias Ressecadas) - OK (Opcional)

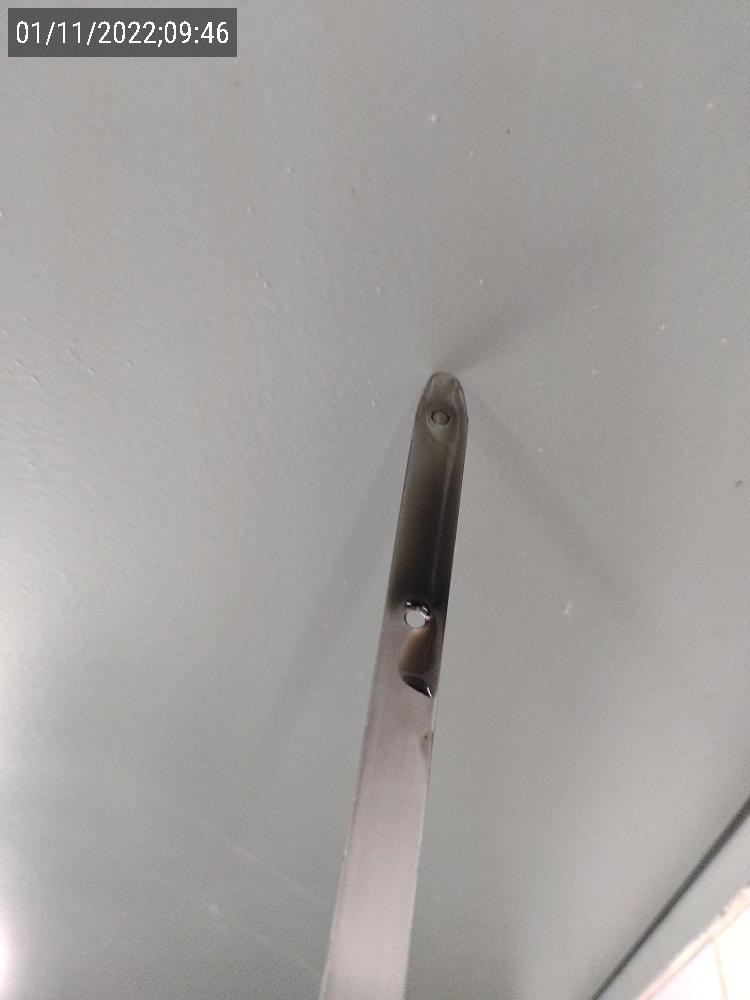

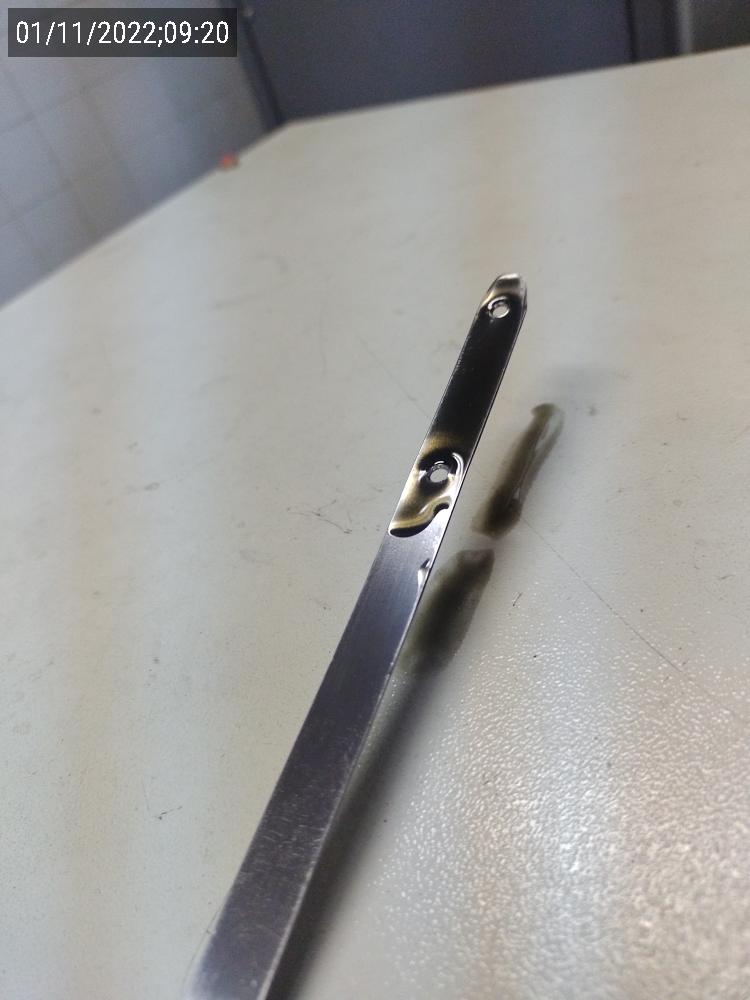

Foto Antes (Verificação do Nível de Óleo) - OK (Opcional)

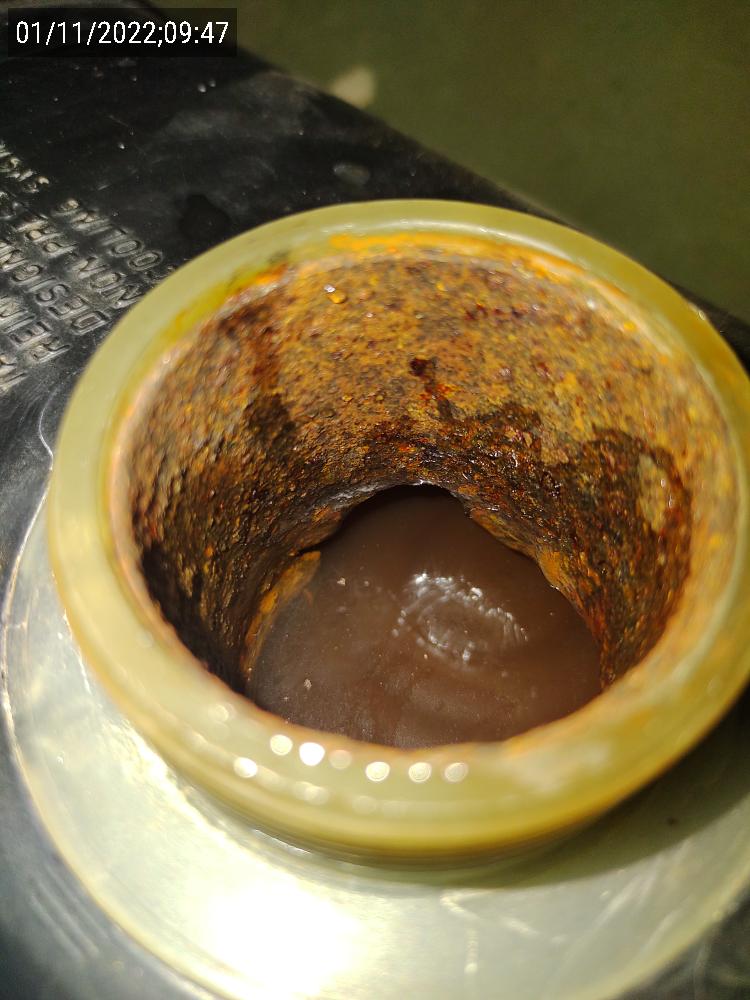

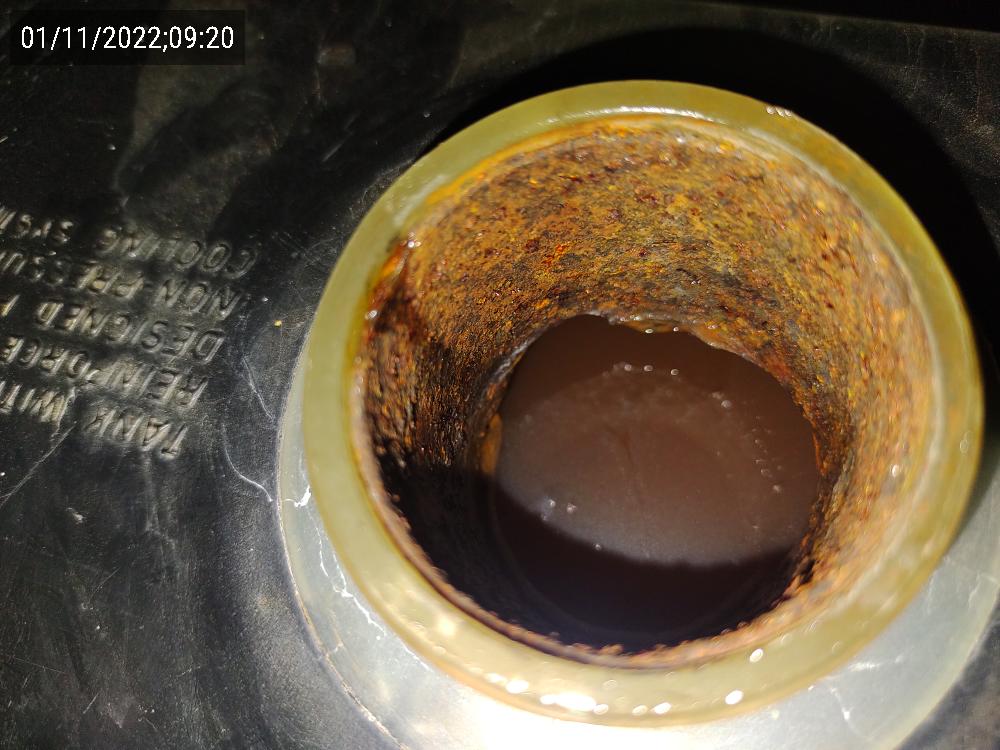

Foto Antes (Verificação do Nível de Água) - OK (Opcional)

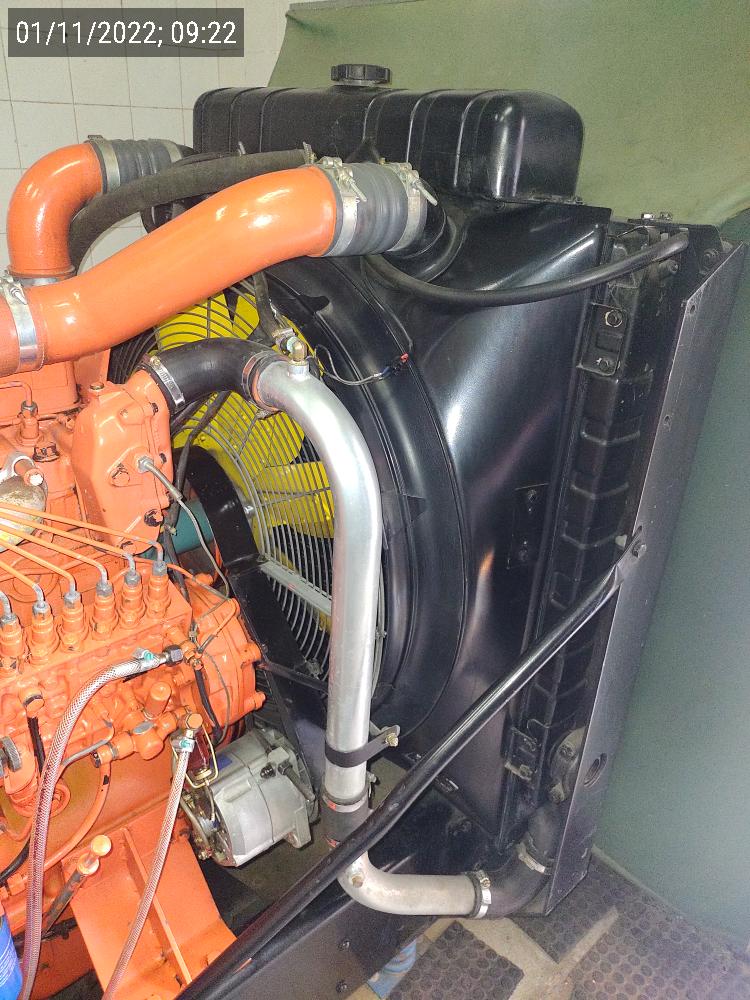

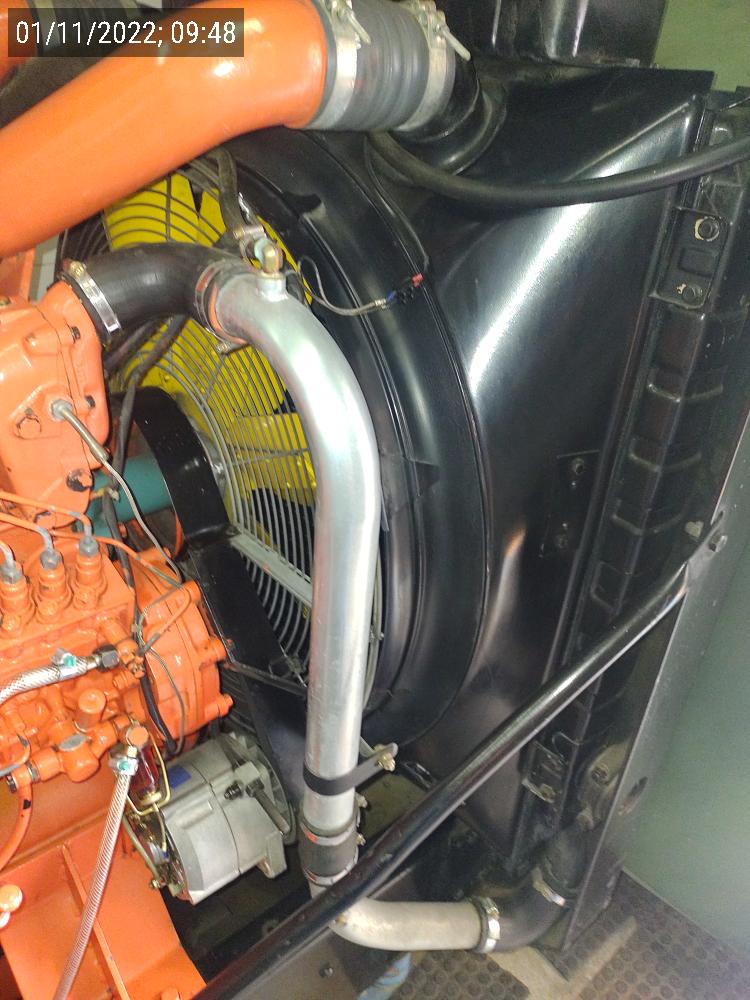

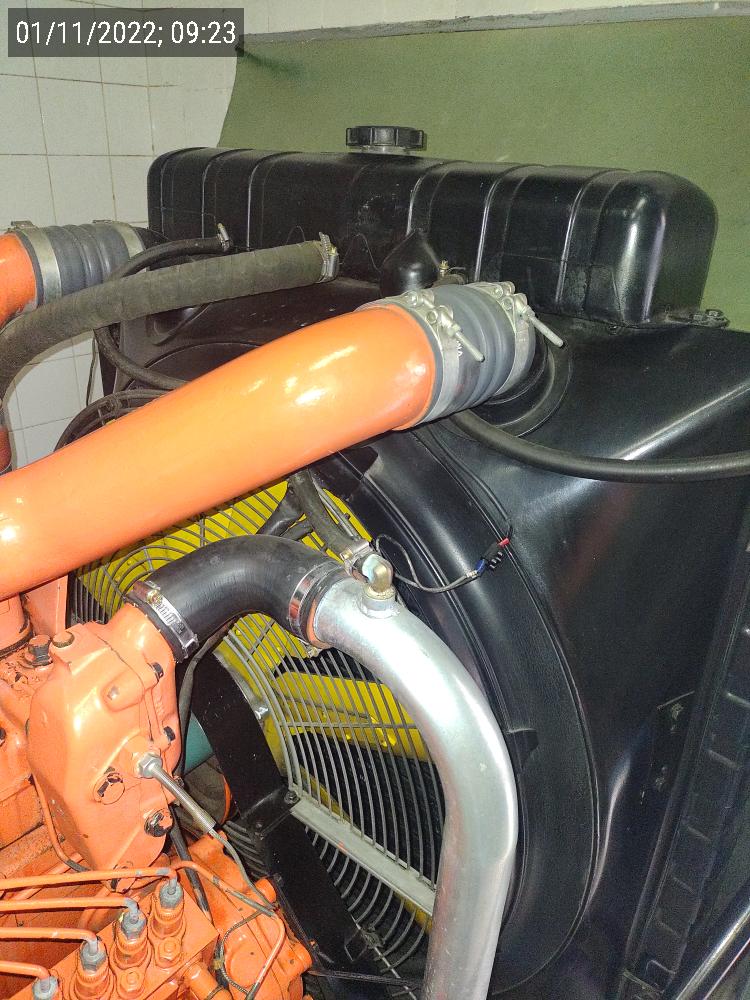

Foto Antes (Verificação de vazamentos ou Obstruções no Radiador) - OK (Opcional)
Foto Antes (Verificação de vazamentos ou Obstruções no Sistema de Arrefecimento do Alternador) - OK (Opcional)

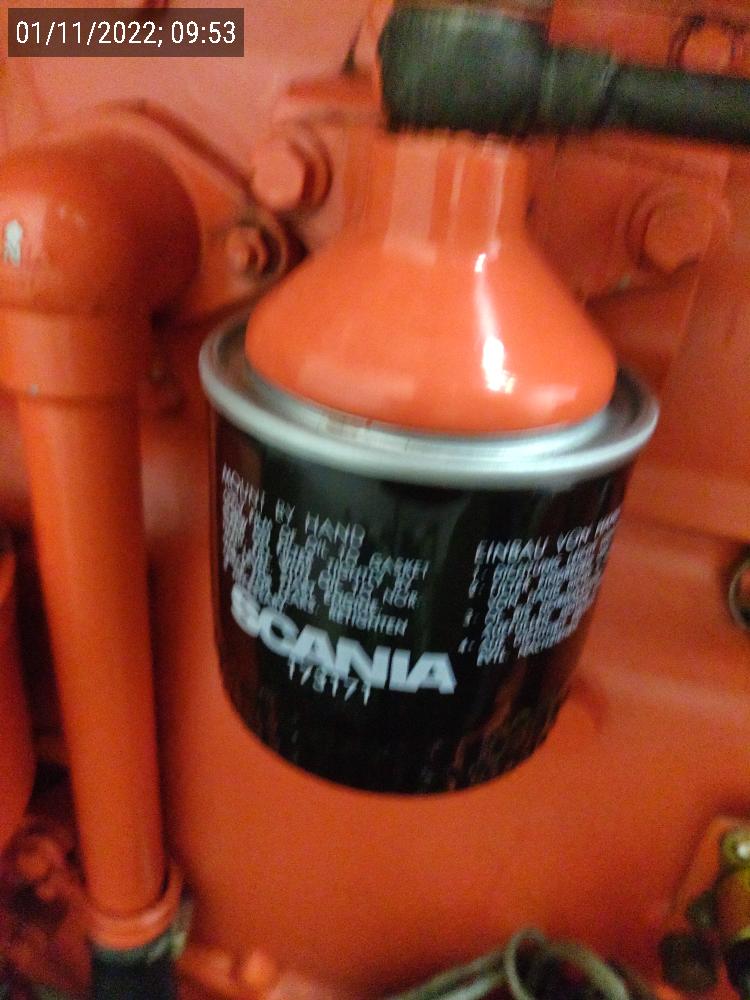

Foto Antes (Substituição Periódica do Filtro de Óleo) - OK (Opcional)

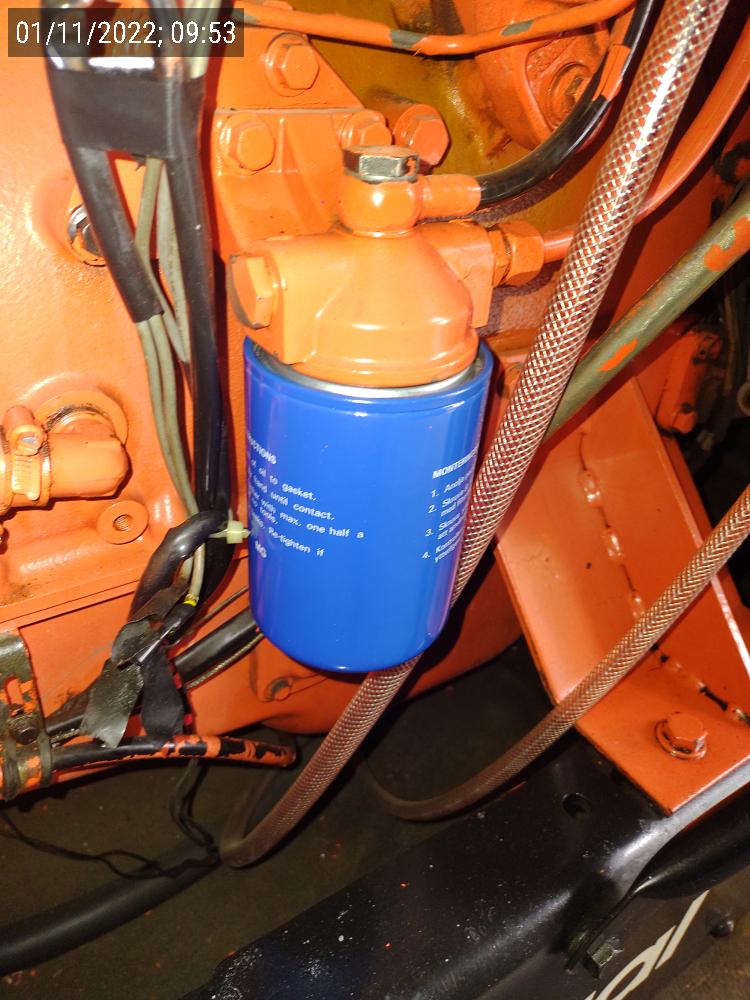

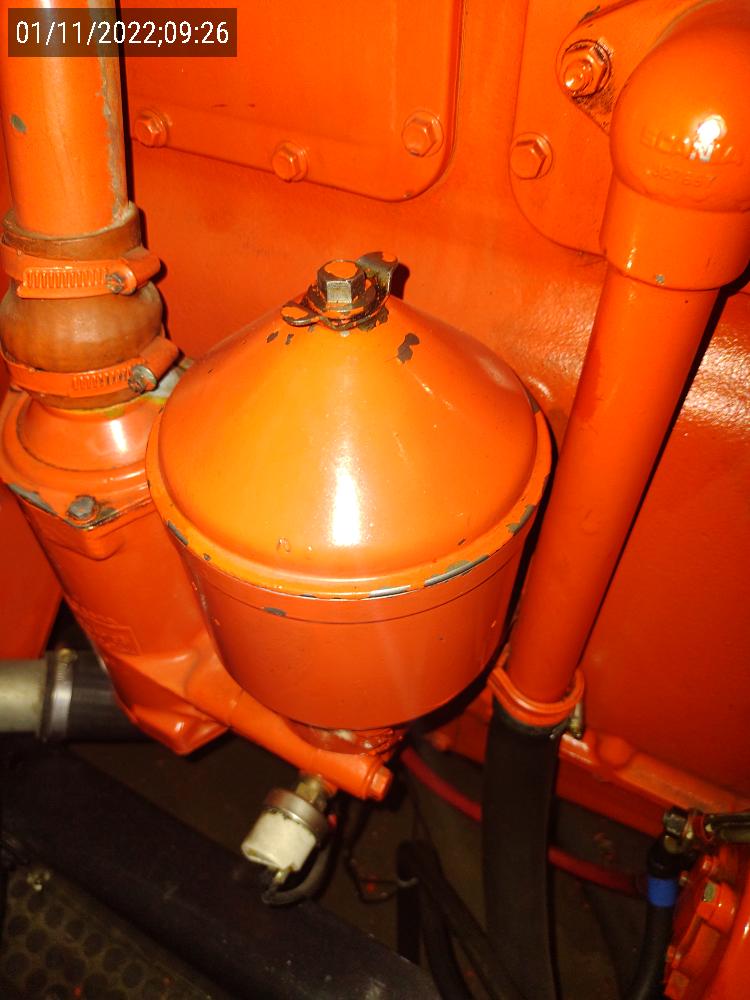

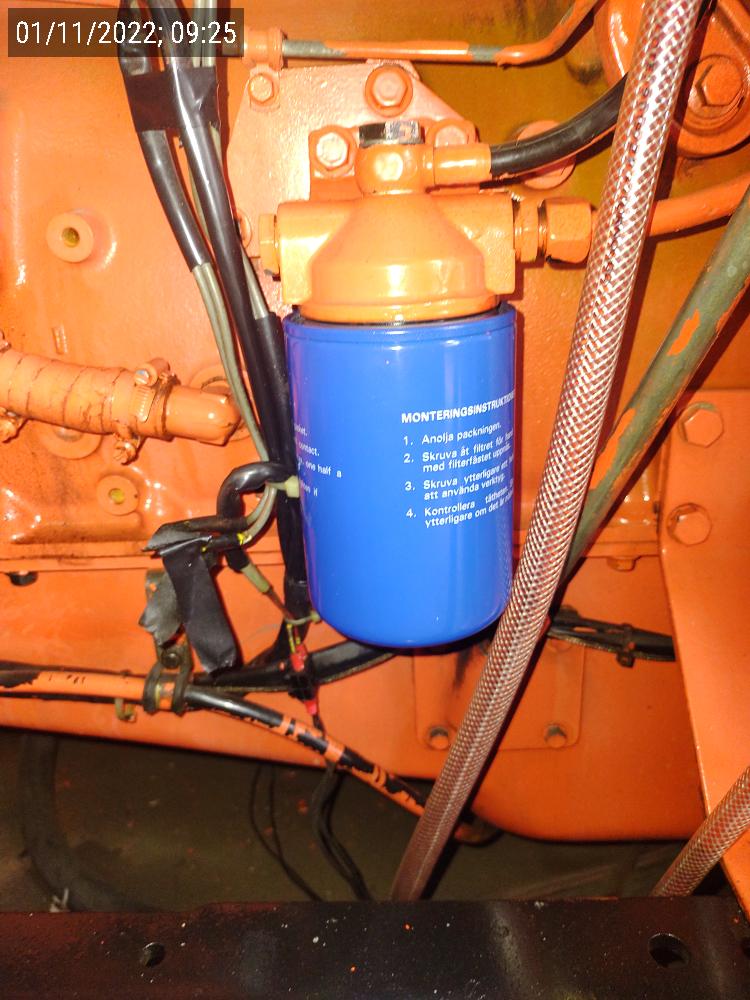

Foto Antes (Substituição Periódica do Filtro de Combustível) - OK (Opcional)
Foto Antes (Limpeza ou Substituição do Filtro de Respiro do Carter) - OK (Opcional)

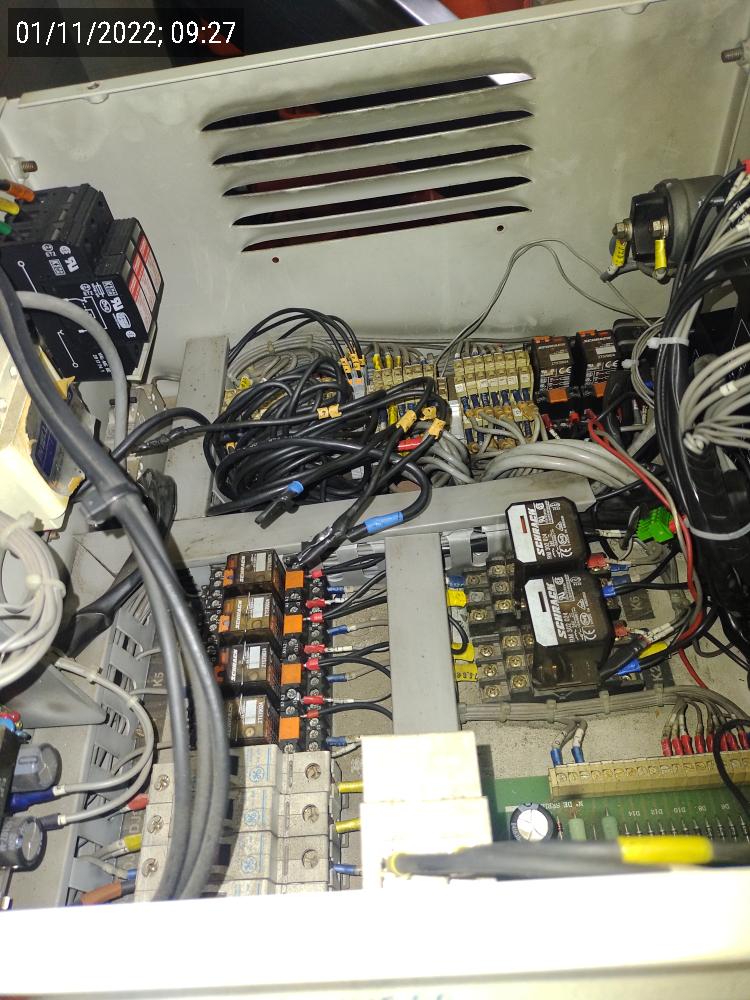

Foto Antes (Reaperto das Conexões (Cabos de Comando, Cabos Externos, Bateria, Pontos de Aquecimento, Etc.)) - OK (Opcional)
Foto Antes (Verificar o Funcionamento dos Medidores, Indicadores e Luzes de Sinalização) - OK (Opcional)

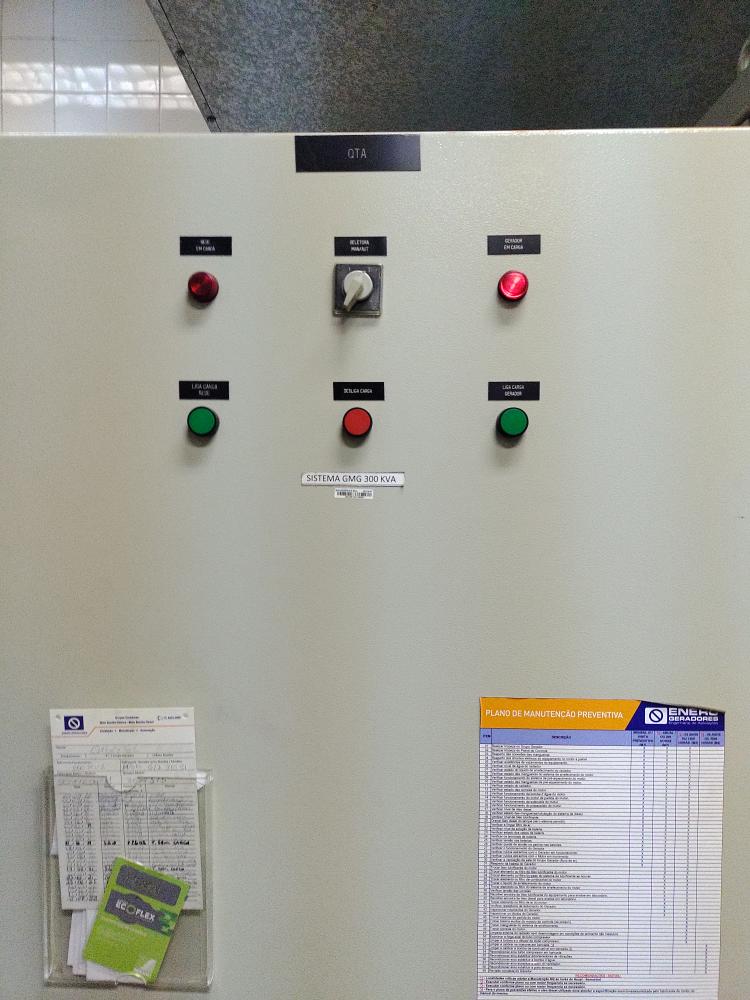

Foto Antes (Verificar o Funcionamento do QTA(Quadro de Transferência Automático)) - OK (Opcional)
Foto Antes (Verificar o Funcionamento do QTM (Quadro de Transferência Manual)) - OK (Opcional)
Foto Antes (Verificar se o Gerador Está em Modo automático) - OK (Opcional)
Foto Antes (Limpeza) - OK (Opcional)

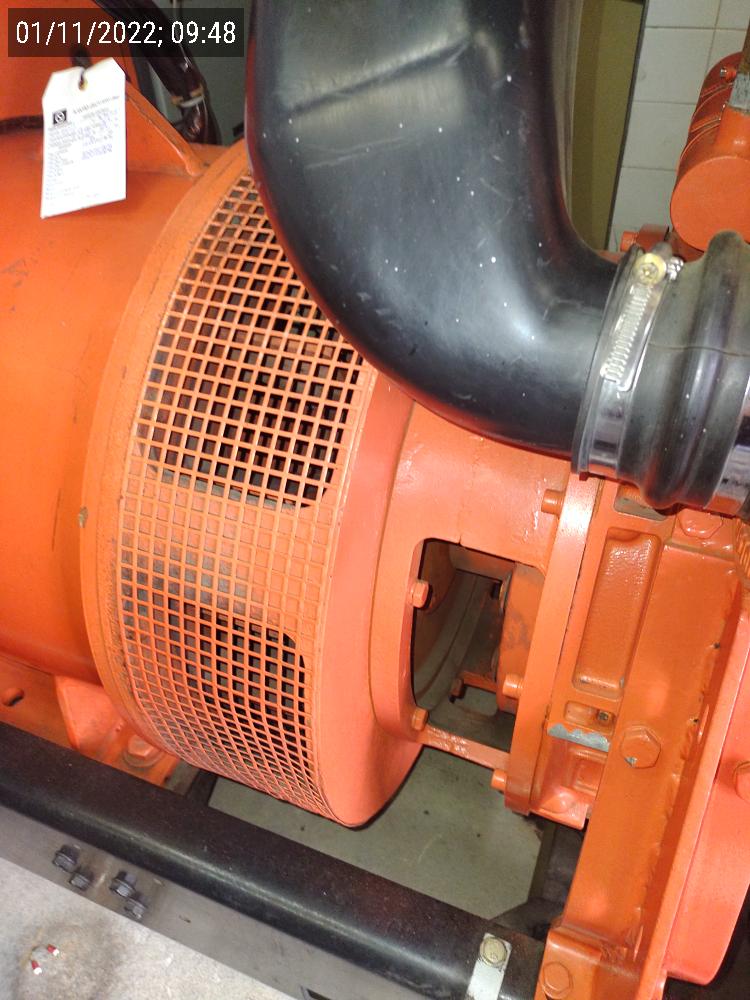

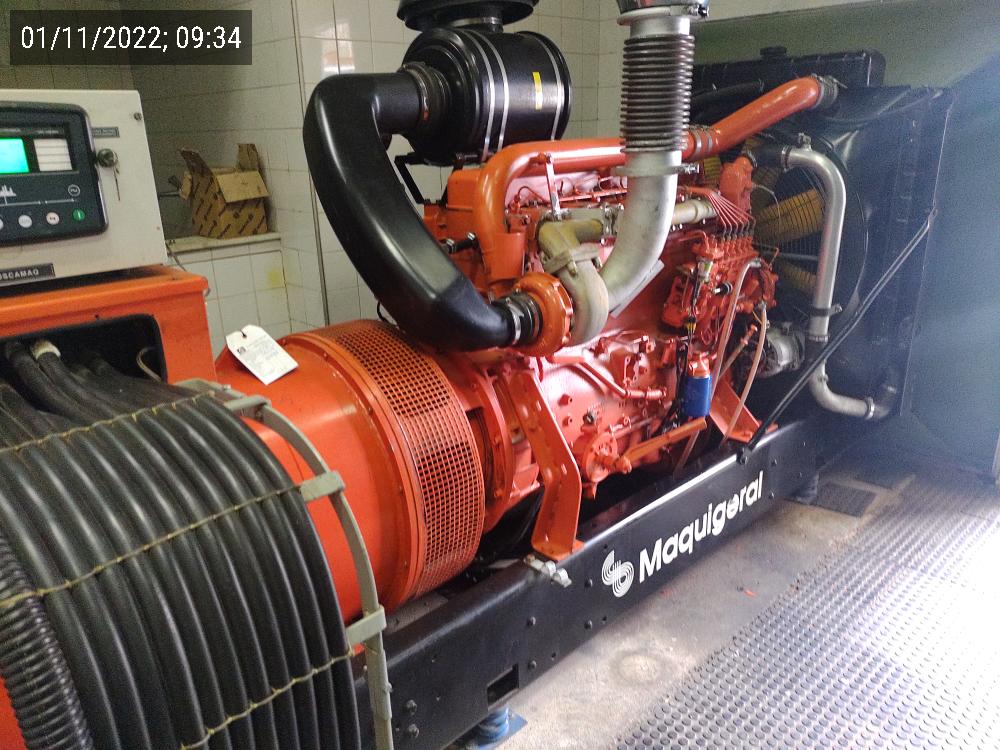

Foto Depois (Estado Físico Geral do Gerador (Limpeza, Corrosão, Ferrugem, Etc.)) - OK (Opcional)
Foto Depois (Estado da Carenagem ou Sala de Insonorização) - OK (Opcional)

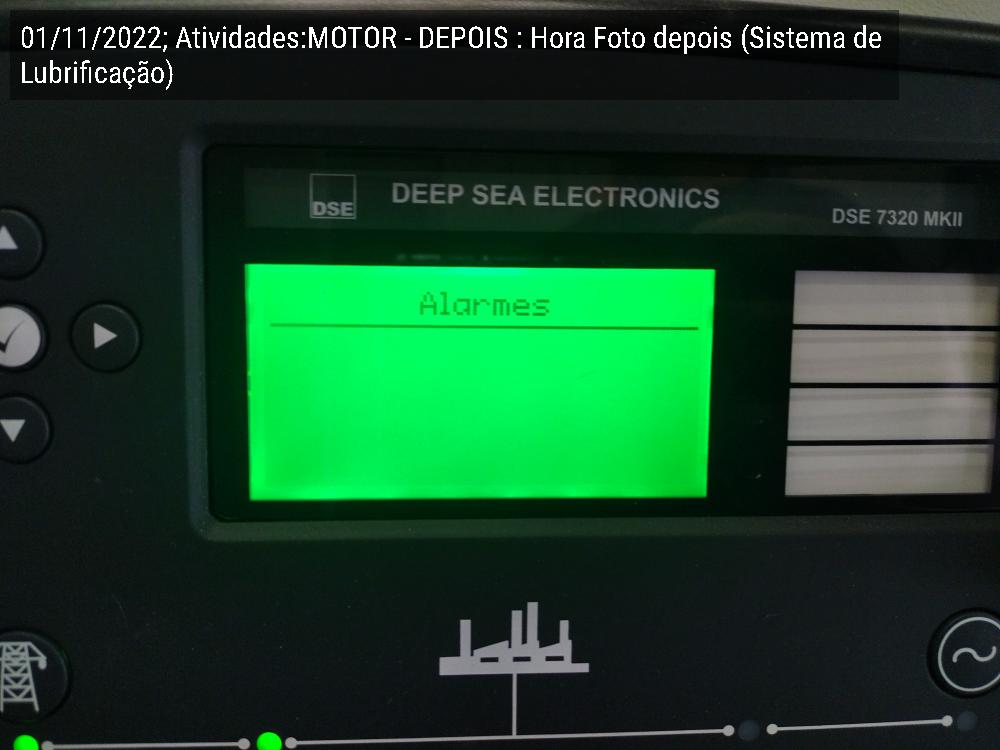

Foto Depois (Estado da USCA (Existência de Alarmes e/ou Indicação de Defeitos)) - OK (Opcional)
Foto Depois (Verificação da Tensão das Correias e seu Estado Físico (Correias Ressecadas)) - OK (Opcional)
Foto Depois (Verificação do Nível de Óleo) - OK (Opcional)
Foto Depois (Verificação do Nível de Água) - OK (Opcional)
Foto Depois (Verificação de vazamentos ou Obstruções no Radiador) - OK (Opcional)

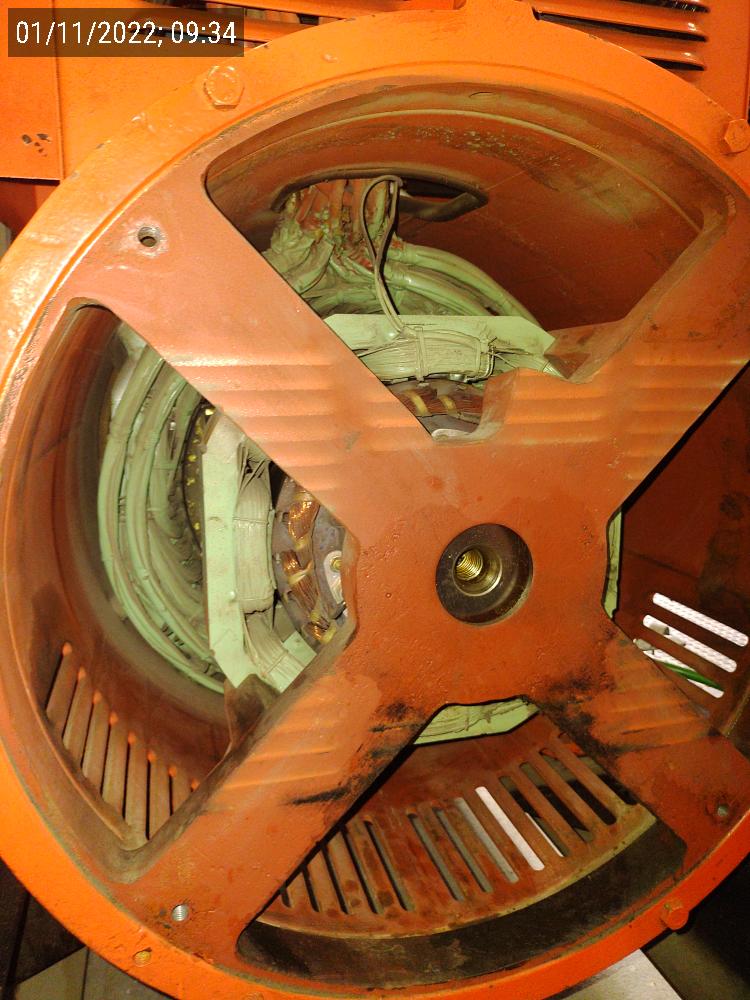

Foto Depois (Verificação de vazamentos ou Obstruções no Sistema de Arrefecimento do Alternador) - OK (Opcional)
Foto Depois (Substituição Periódica do Líquido de Arrefecimento) - OK (Opcional)
Foto Depois (Substituição Periódica do Filtro de Combustível) - OK (Opcional)
Foto Depois (Limpeza ou Substituição do Filtro de Respiro do Carter) - OK (Opcional)
Foto Depois (Limpeza e Drenagem do Tanque de Combustível) - OK (Opcional)
Foto Depois (Reaperto das Conexões (Cabos de Comando, Cabos Externos, Bateria, Pontos de Aquecimento, Etc.)) - OK (Opcional)
Foto Depois (Verificar o Funcionamento dos Medidores, Indicadores e Luzes de Sinalização) - OK (Opcional)
Foto Depois (Verificar o Funcionamento do QTA(Quadro de Transferência Automático)) - OK (Opcional)
Foto Depois (Verificar o Funcionamento do QTM (Quadro de Transferência Manual)) - OK (Opcional)

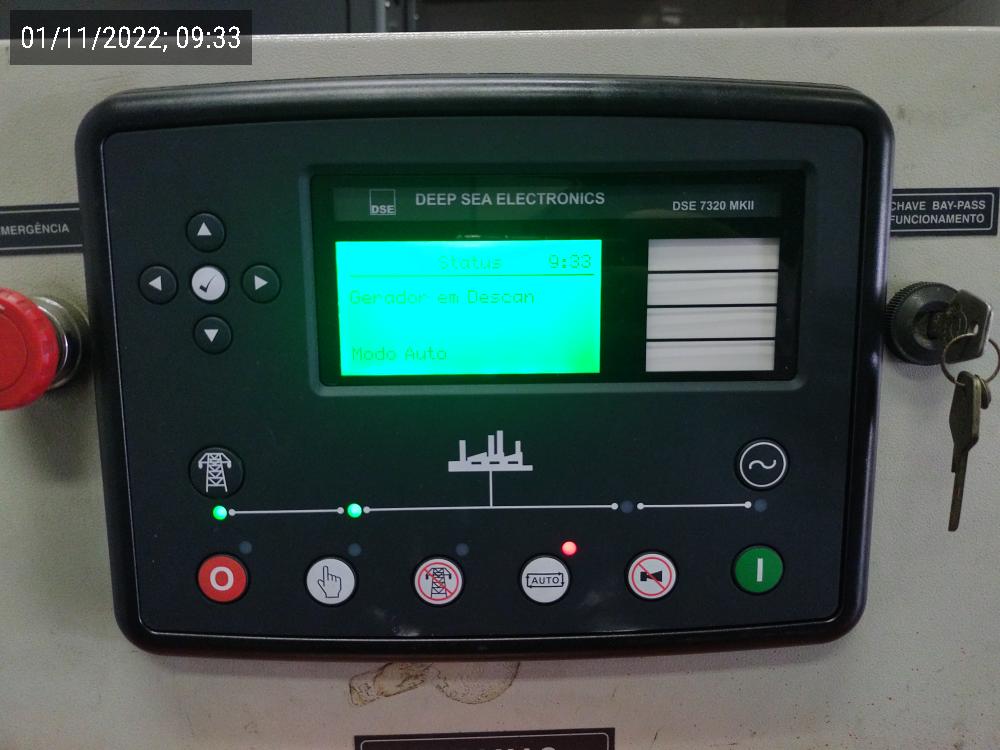

Foto Depois (Verificar se o Gerador Está em Modo automático) - OK (Opcional)
Foto Depois (Limpeza) - OK (Opcional)
|
