ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA | OS # 227879 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 117054 | Nr Solicitação 227879 | Código Cliente 12853 | CNPJ 12361267012876 |
| Cliente ULTRA SOM SERVICOS MEDICOS S.A. | Unidade HOSPITAL E MATERNIDADE EUGENIA PINHEIRO | Área/Departamento | |
| Contato Felipe Freitas Holanda | telefone (85) 99773-1978 | e-Mail felipeh@hapvida.com.br | |
| Endereço Atendimento HOSPITAL E MATERNIDADE EUGENIA PINHEIRO, AV HERACLITO GRACA, 500, - CENTRO - FORTALEZA - CE - 60140061 | Região 15N | ||
| Possui Contrato SIM | Tipo de Contrato COM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Contrato MENSAL | Técnico Última Preventiva Maxwell Silva | Data Última Preventiva | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: GMG 01 | Tipo de Equipamento: Grupo Gerador | Fabricante: CUMMINS | |
| Ano de Fabricação: 2018 | Tensão: 380V | Fator de Potência: | Potência Elétrica: 400 |
| Potência Kva: 500 | Corrente (A): 760 | Frequencia: 60 | Horímetro Antes: 94.5 |
| Motor: CUMMINS | Modelo Motor: NTA855-G5 | Número Motor: 25435564 | |
| Alternador: STAMFORD | Modelo Alternador: HCI444 | Número Alternador: X18G284611 | |
| Usca Modelo: | Painel de Controle: | Horímetro Depois: 99.2 | |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Maxwell Silva | 20/10/2022 |
20/10/2022 10:32 0.00 KMs |
20/10/2022 10:32 0.0 KMs |
20/10/2022 10:32 | 20/10/2022 12:38 | Próximo Cliente | |
| ESCOPO DOS SERVIÇOS | |||||||
| TROCA SEMESTRAL | |||||||
| PEDIDOS EM ABERTOS | |||||
| Pedido | Quantidade | Realizado | Justificativa | ||
| DESCRIÇÃO DOS PEDIDOS |
| PEDIDO: 091078 ITEM: (05FS20319) FILTRO DE COMBUSTIVEL - FS20319 QTD: 1.000 UNID:Peça PEDIDO: 091078 ITEM: (05LF9009) FILTRO DE OLEO - LF9009 - CUMMINS QTD: 2.000 UNID:Peça PEDIDO: 091078 ITEM: (1212032) OLEO LUBRIFICANTE 15W40 API CI4 MULTIMARCAS (BALDE 20LTS.) QTD: 2.000 UNID:Balde |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | V | V | Verificado | ||
| Filtro de óleo lubrificante | V | V | Verificado | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Filtro de óleo combustível | V | V | Verificado | ||
| Filtro Coalecente (Raccor) | N/A | N/A | |||
| Tanque de Combustível | V | V | Verificado | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | V | Verificado | ||
| Filtro de ar | V | V | Verificado | ||
| Abraçadeiras (Condições e Reaperto) | V | V | Verificado | ||
| Mangueiras (Condições e Reaperto) | V | V | Verificado | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Alternador da Bateria | V | V | Verificado | ||
| Bateria | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | V | V | Verificado | ||
| Sistema de desumidificação | N/A | N/A | |||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| Antes | Depois | ||||
| GERADOR | OK | NOK | OK | NOK | Observação |
| Reaperto da Baseta do Gerador | V | V | Verificado | ||
| Limpeza do Gerador | V | V | Verificado | ||
| Isolação do Gerador | V | V | Verificado | ||
| Ponte de Diodo verificada | V | V | Verificado | ||
| Fiação do Regulador de Tensão reapertada. | V | V | Verificado | ||
| Coxinho do Regulador de Tensão | V | V | Verificado | ||
| Verificação do TC | V | V | Verificado | ||
| Bobina Auxiliar Gerador / Regulador de Tensão | N/A | N/A | |||
| Antes | Depois | ||||
| USCA/QTA (FISÍCO/ESTADO) | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Identificações do painel | V | V | Verificado | ||
| Medidores painel (Voltimetro, Amperimetro, etc.) | V | V | Verificado | ||
| Componentes frontais do painel (Chaves, Botões, etc.) | V | V | Verificado | ||
| Componentes internos do painel (Bornes, reles, etc.) | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Proteções de surto/ Aterramento | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Regulador de Tensão | V | V | Verificado | ||
| Regulador de Velocidade | V | V | Verificado | ||
| Contator/Disjuntor | V | V | Verificado | ||
| Bobinas do Disjuntor | V | V | Verificado | ||
| USCA (Aparência, Conexões, Bornes, etc.) | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) | OK | NOK | OK | NOK | Observação |
| Funcionamento do QTA/QTM | V | V | Verificado | ||
| Funcionamento USCA | V | V | Verificado | ||
| Alarmes | V | V | Verificado | ||
| Comando Pré Aquecimento | V | V | Verificado | ||
| Sensor de Pressão do Óleo | V | V | Verificado | ||
| Testes dos alarmes externos do GMG com NOC | N/A | N/A | |||
| Antes | Depois | ||||
| SALA DO GERADOR | OK | NOK | OK | NOK | Observação |
| Estado da sala | V | V | Verificado | ||
| Estado do equipamento | V | V | Verificado | ||
| Estado da Entrada e Saída de Ar | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DO GRUPO GERADOR | |||||
| Item | Unid. | Refer. | Faixa ideal | Sem Carga | |
| GMG | |||||
| Tensão Fase R | Volt (V) | 380V | + ou - 5% | 382.0 | |
| Tensão Fase S | Volt (V) | 380V | + ou - 5% | 382.0 | |
| Tensão Fase T | Volt (V) | 380V | + ou - 5% | 382.0 | |
| Rede | |||||
| Tensão Fase R | Volt (V) | + ou - 5% | 379.0 | ||
| Tensão Fase S | Volt (V) | + ou - 5% | 377.0 | ||
| Tensão Fase T | Volt (V) | + ou - 5% | 376.0 | ||
| CORRENTE | |||||
| Fase R | Amp | + ou 30 a 100% | 0.0 | ||
| Fase S | Amp | + ou 30 a 100% | 0.0 | ||
| Fase T | Amp | + ou 30 a 100% | 0.0 | ||
| Tensão da Bateria com Carregador Ligado | Volt (V) | 12Vcc ou 24Vcc | +110% a 115% | 27.3 | |
| Tensão da Bateria com Carregador Desligado | Volt (V) | 12Vcc ou 24Vcc | Acima de 103% | 24.1 | |
| Tensão da Bateria no Instante da Partida | Volt (V) | 12Vcc ou 24Vcc | Acima de 75% | 20.6 | |
| Tensão do Alternador de Baterias em Carga | Volt (V) | 12Vcc ou 24Vcc | +110% a 119% | 28.7 | |
| Frequencia | Hz | 60 | + ou - 5% | 60.0 | |
| Potência | KVA | 330 | 0% a 100% | 0.0 | |
| Potência Reativa | KVAr | 198 | Maximo 60% Carga (Indutivo) | 0.0 | |
| Potência Elétrica | KW | 264 | 30 a 100% | 0.0 | |
| Fator de Potência | cos | 0,8 | 0,8 a 1,0 | 0.0 | |
| Temperatura | °C | 70 a 90 | 70°C a 85°C | 81.0 | |
| Pressão Óleo | bar | 2 a 8 | 2 bar a 8 bar | 4.0 | |
| Consumo Combustível | L/H | 66 | 0.0 | ||
| Temperatura Admissão | °C | 25 | 0.0 | ||
| Pré Aquecimento | °C | 40C° a 55C° | 0.0 | ||
| STATUS | |||||
| Funcionamento | Status | Observação | |||
| data_hora_iniciado | |||||
| Operacional | Automático | ||||
| Horário de Ponta | NÃO | ||||
| Sistema de Paralelismo | N/A | ||||
| Sistema de Rampa | N/A | ||||
| Proteções Motor | |||||
| Proteções Motor - Baixa Pressão Óleo | OK | ||||
| Proteções Motor - Alta Temperatura | OK | ||||
| Proteções Motor - Ruídos ou Vibrações Anormais | OK | ||||
| Proteções Gerador | |||||
| Tensão | OK | ||||
| Frequência | OK | ||||
| Nível do Tanque de Diesel (Status) | 70% | ||||
| Tempo das Operações | |||||
| Falta de Rede (Segundos) | 3 | ||||
| Assumir Carga (Segundos) | 5 | ||||
| Retorno de Rede (Segundos) | 10 | ||||
| Resfriamento do Gerador (Segundos) | 180 | ||||
| FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X ) | |||||
| FINALIZAÇÃO | |||||
|
Observações gerais Realizado manutenção preventiva, limpeza, verificação e reapertos nas conexões e sensores. Necessário substituir display do controlador (HMI 211), está quase impossível alguma visualização do painel. Realizado acionamento manual, gerador funcionou normalmente. |
Observações opcionais |
||||
|
Francisco Dijaci |
Maxwell Silva |
||||
|

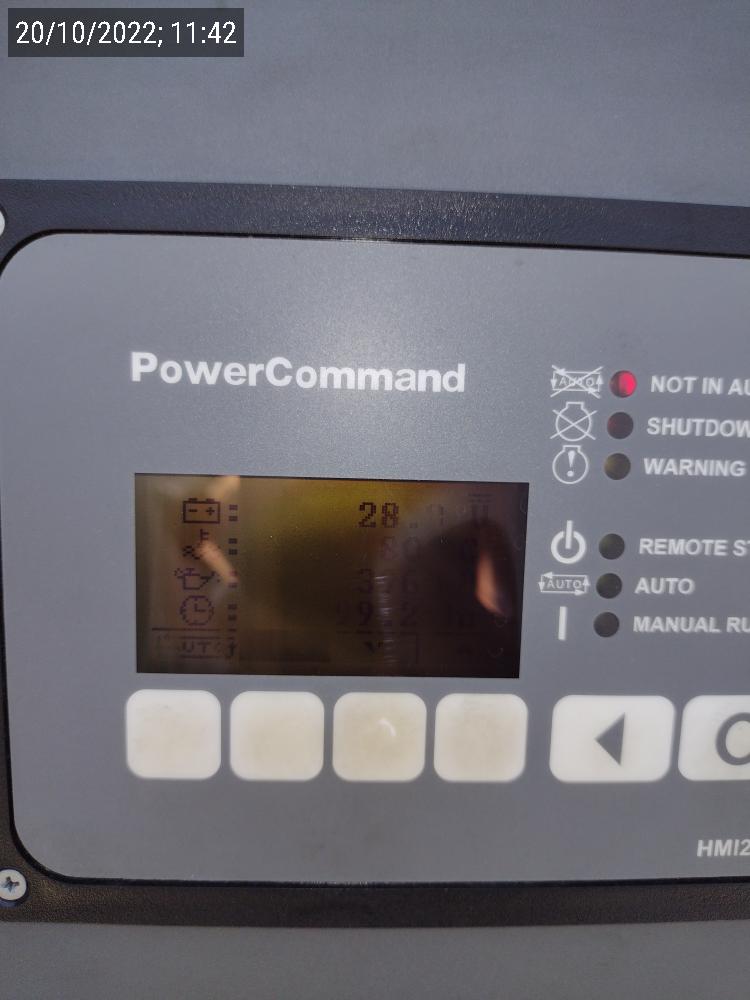

Foto Horímetro Término Serviços
|

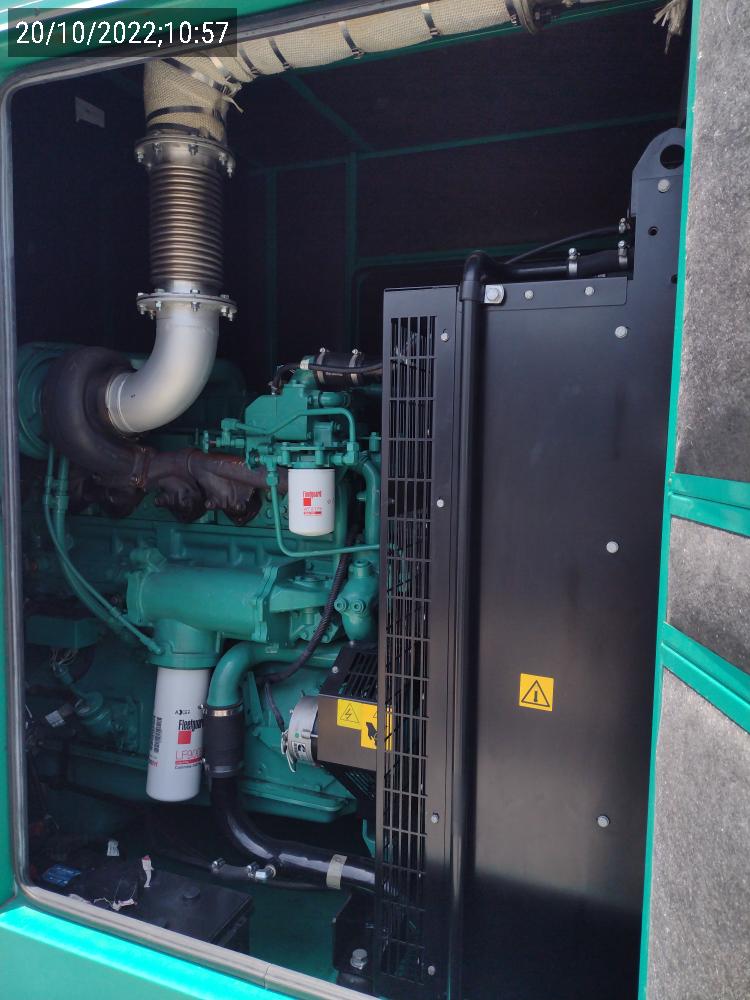

Foto Antes Opcional (Motor):
|
||||
|

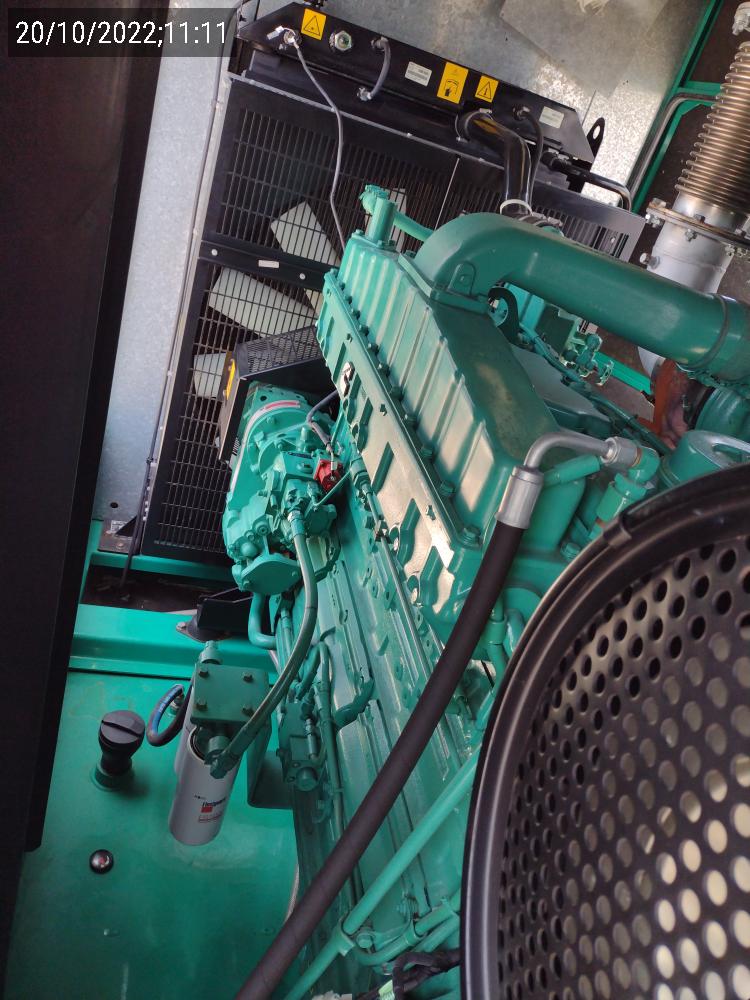

Foto Depois Opcional (Motor)
|

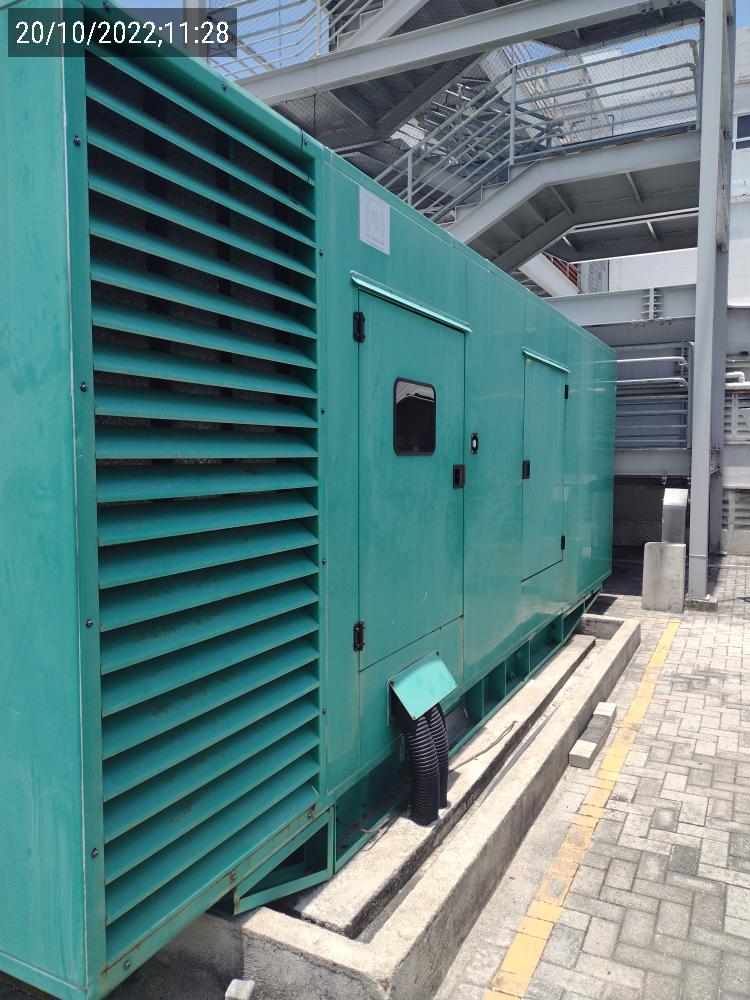

Foto Depois opcional (GMG)
|
||||
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|
Foto Antes (Óleo Lubrificante) - OK
|

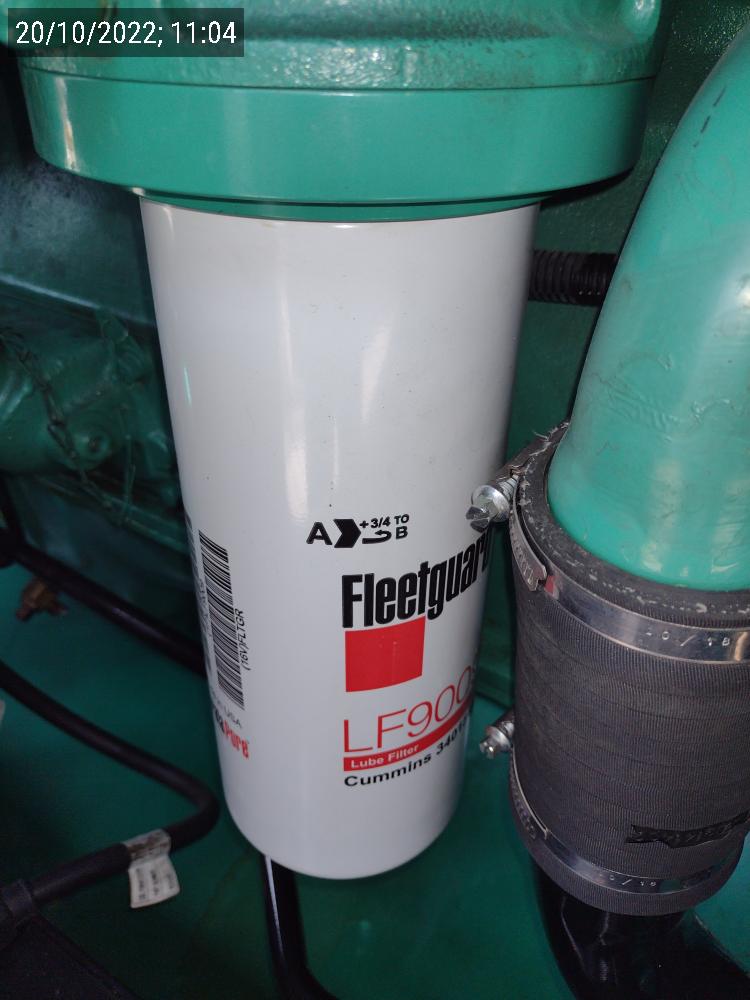

Foto Antes (Filtro de óleo lubrificante) - OK
|
||||
|

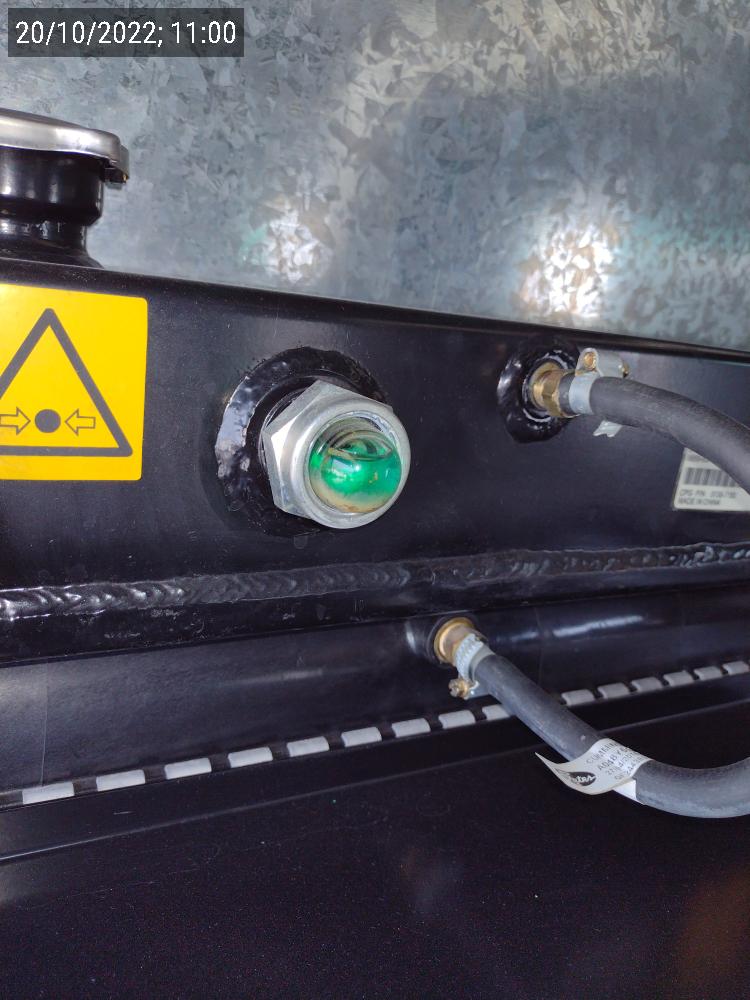

Foto Antes (Nível Água Radiador) - OK
|

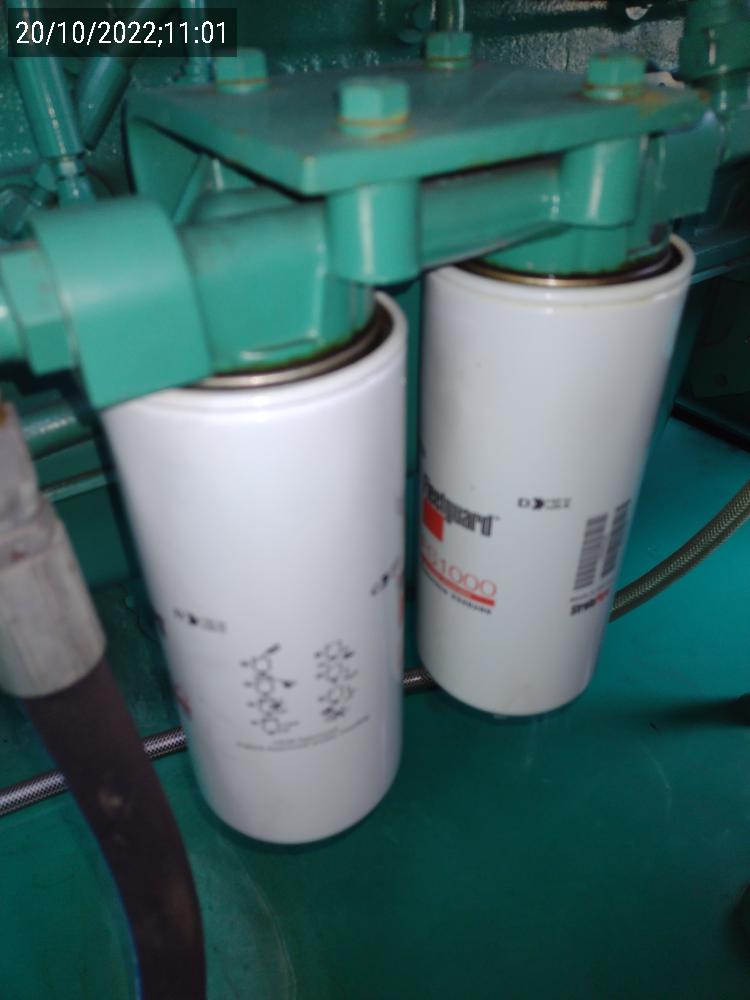

Foto Antes (Filtro de óleo combustível) - OK
|
||||
|

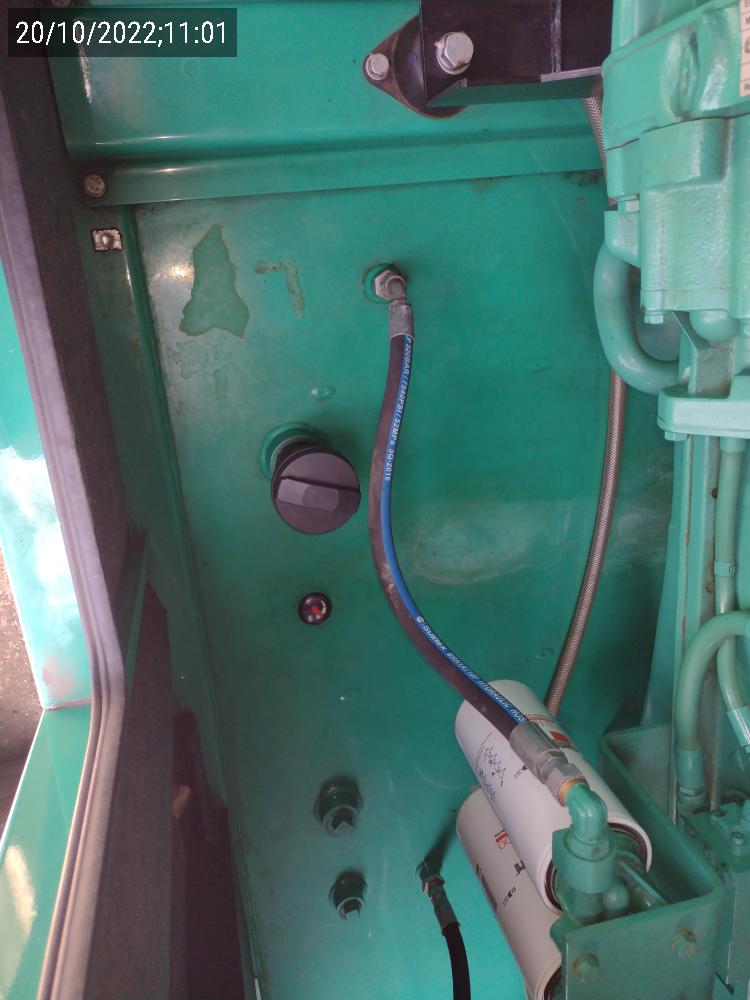

Foto Antes (Tanque de Combustível) - OK
|

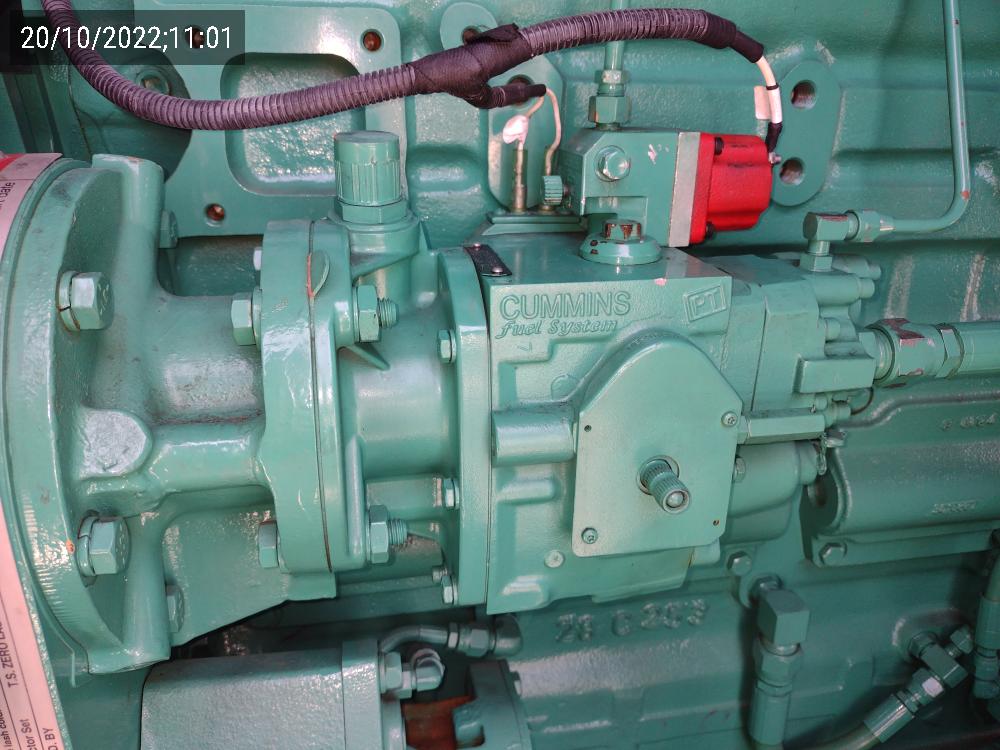

Foto Antes (Sistema de injeção) - OK
|
||||
|

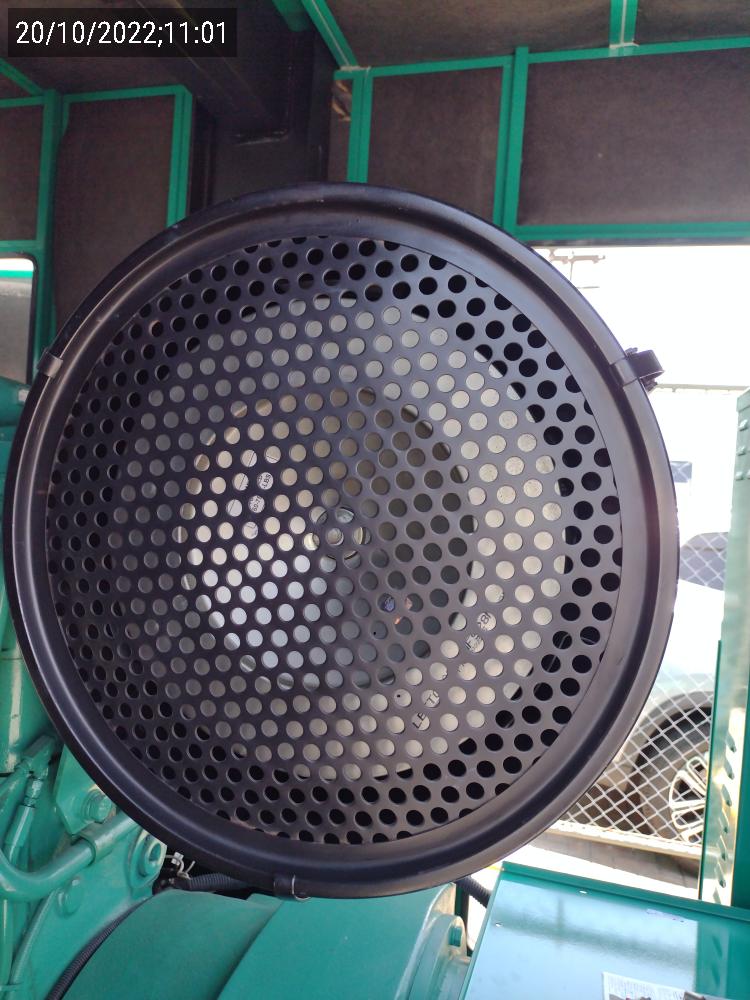

Foto Antes (Filtro de ar) - OK
|

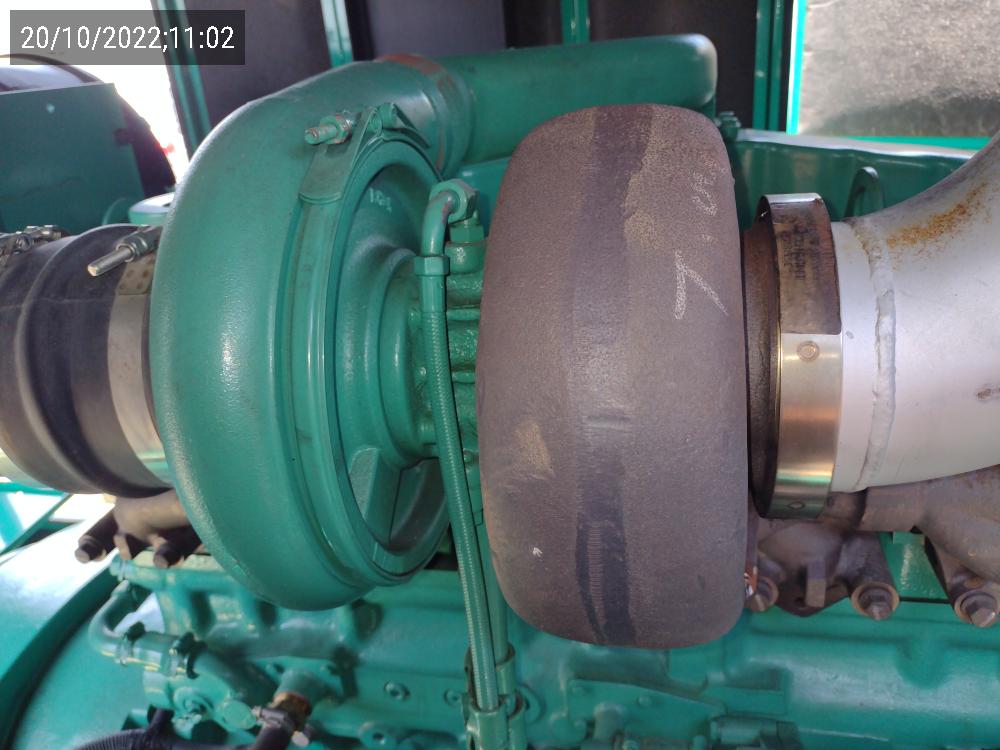

Foto Antes (Funcionamento das turbinas) - OK
|
||||
|

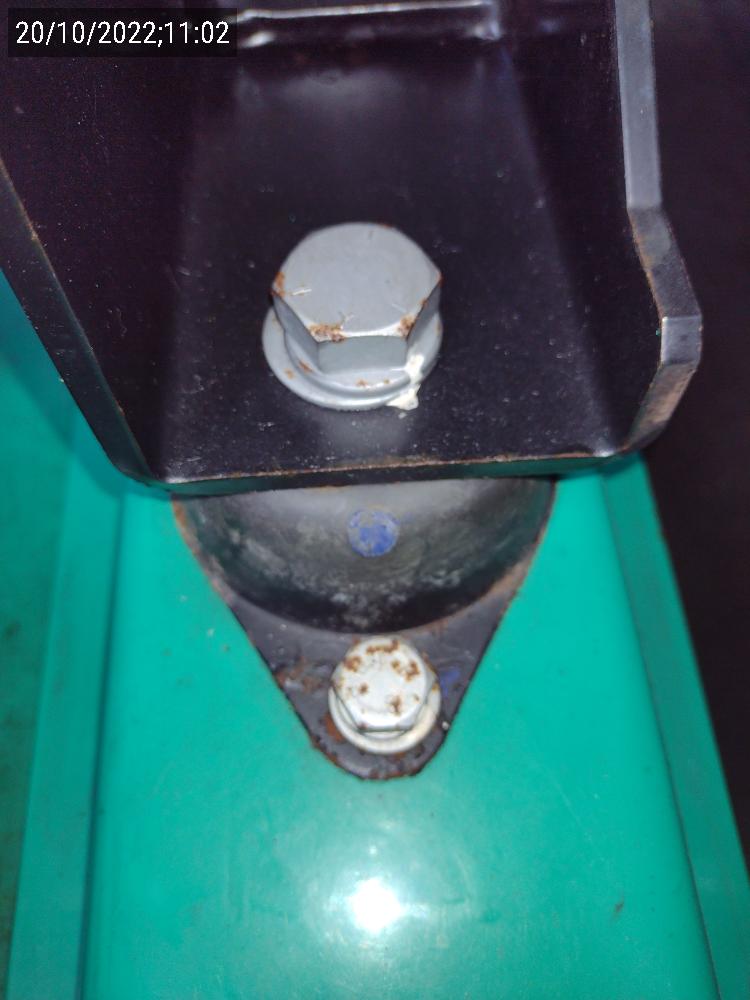

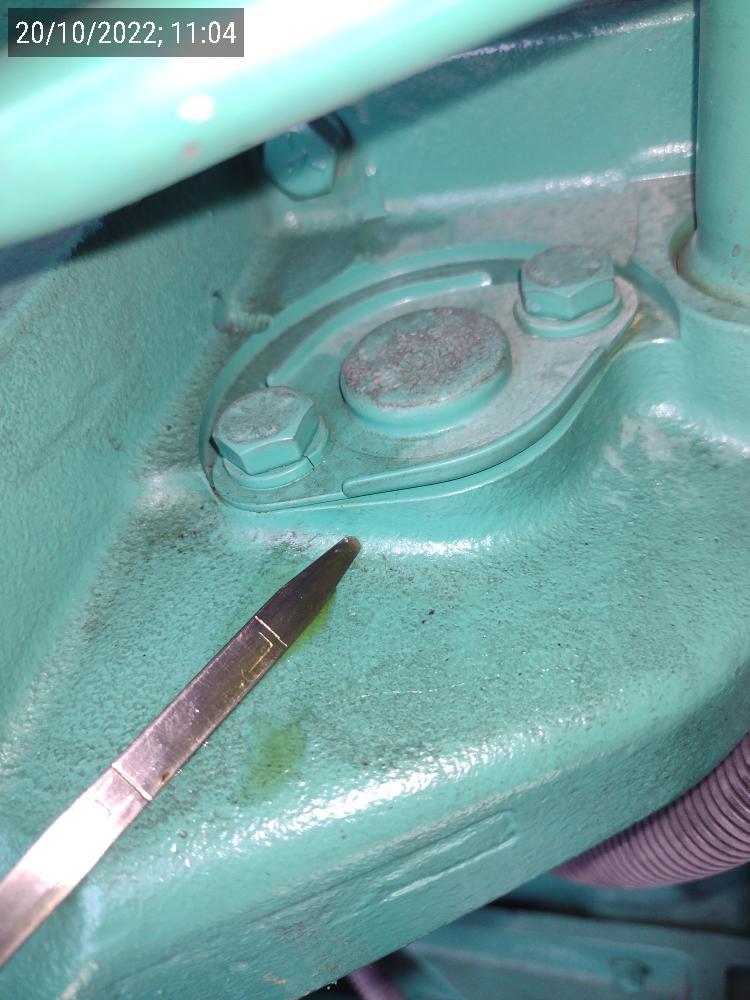

Foto Antes (Suportes do motor (Coxins)) - OK
|

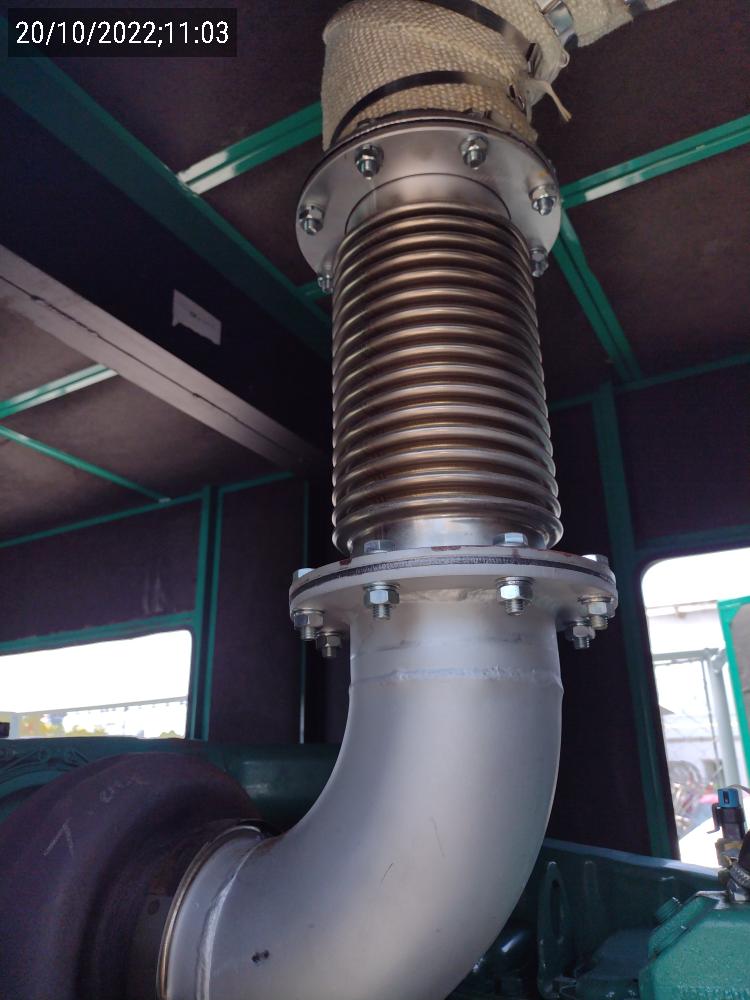

Foto Antes (Escapamento) - OK
|
||||
|

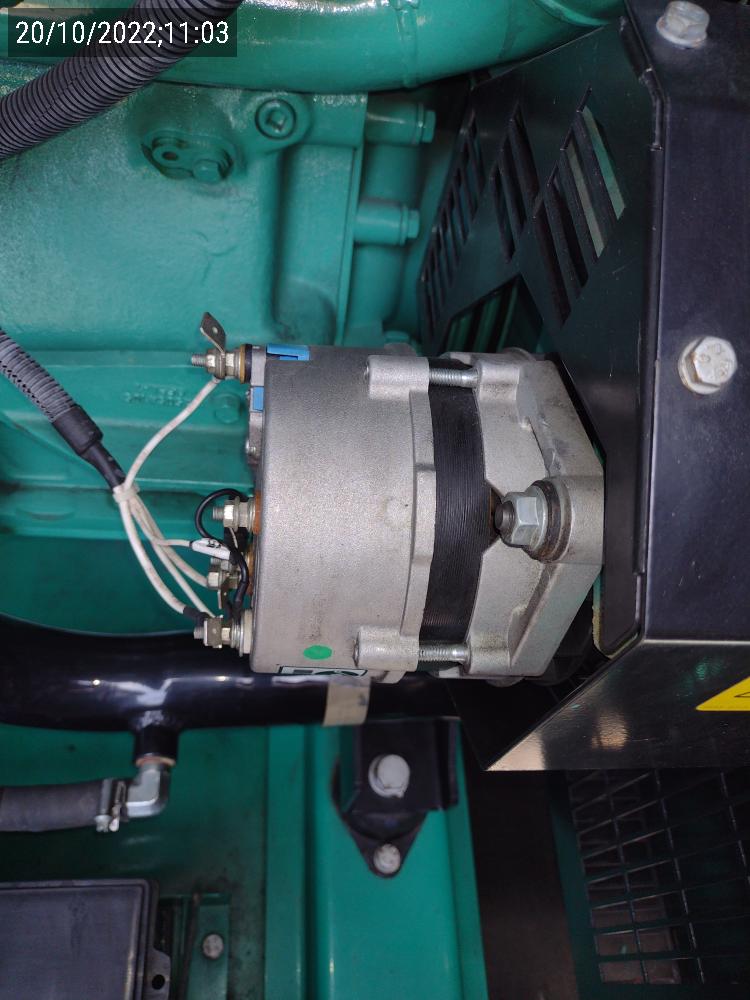

Foto Antes (Alternador da Bateria) - OK
|

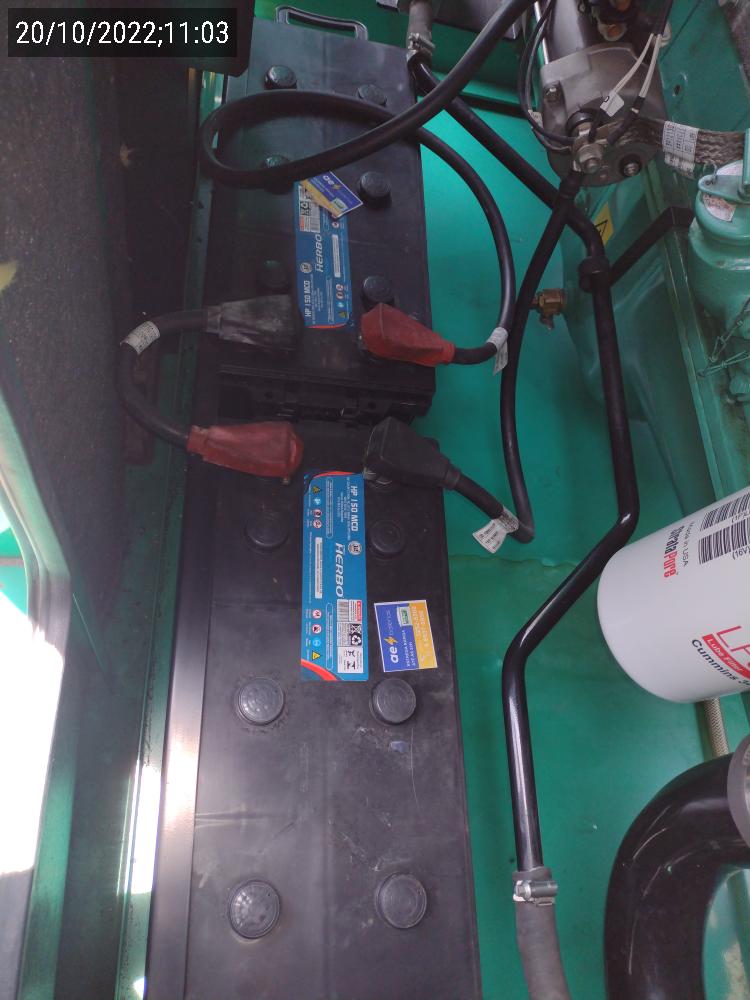

Foto Antes (Bateria) - OK
|
||||
|

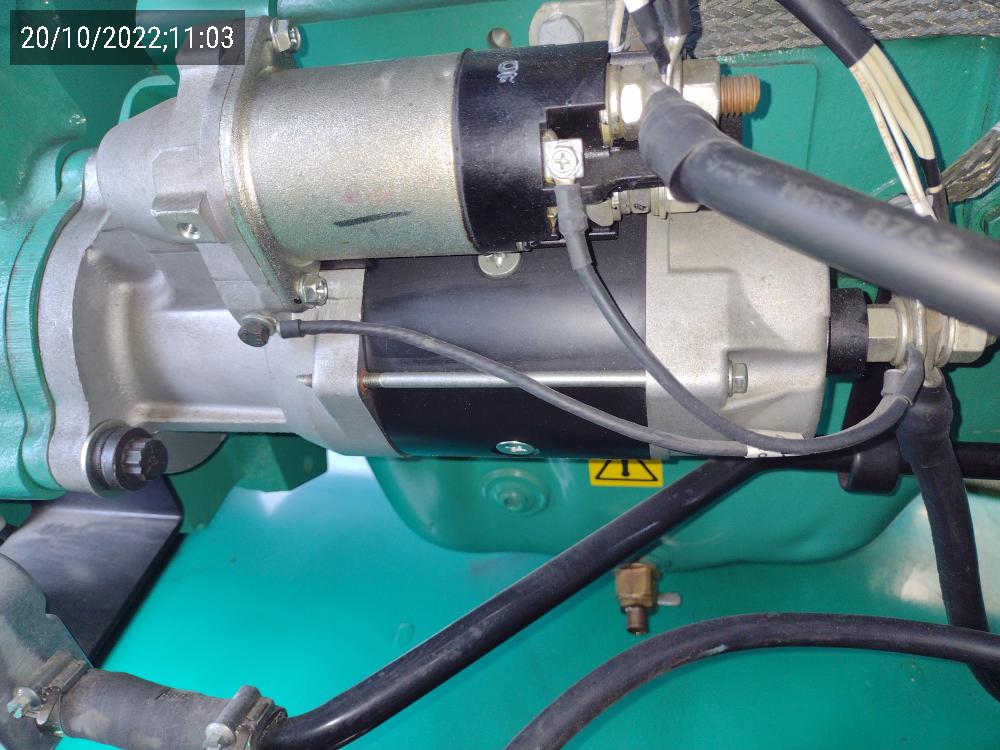

Foto Antes (Motor Partida) - OK
|

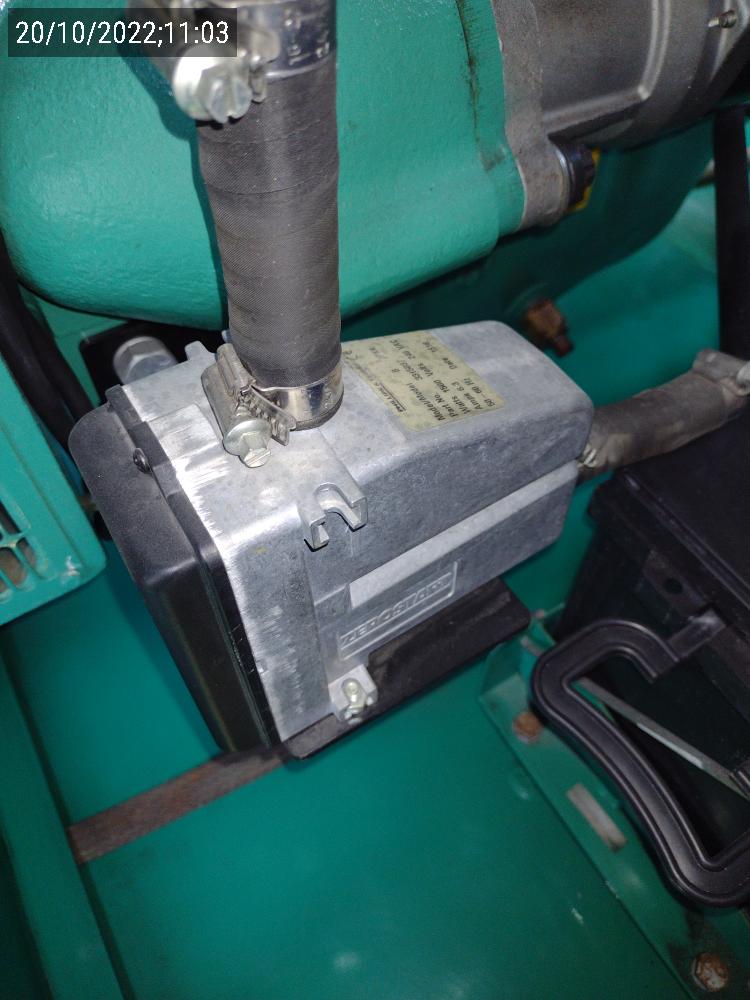

Foto Antes (Sistema de Pré Aquecimento) - OK
|
||||
|
Foto Opcional (Estado e Limpeza do Painel) - Ok
|

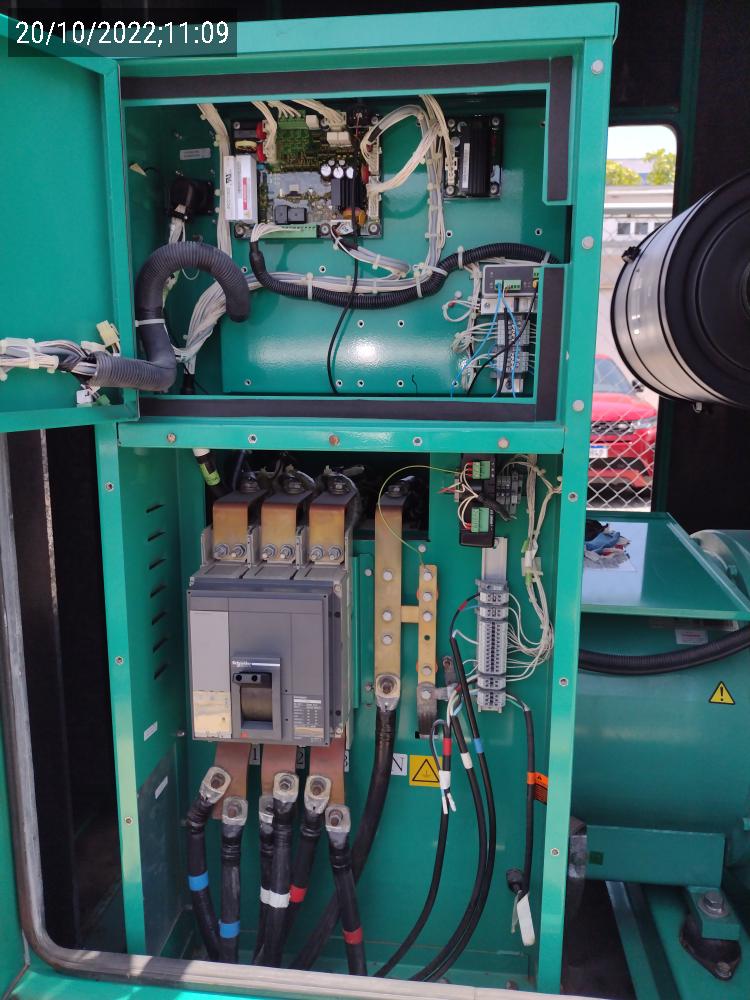

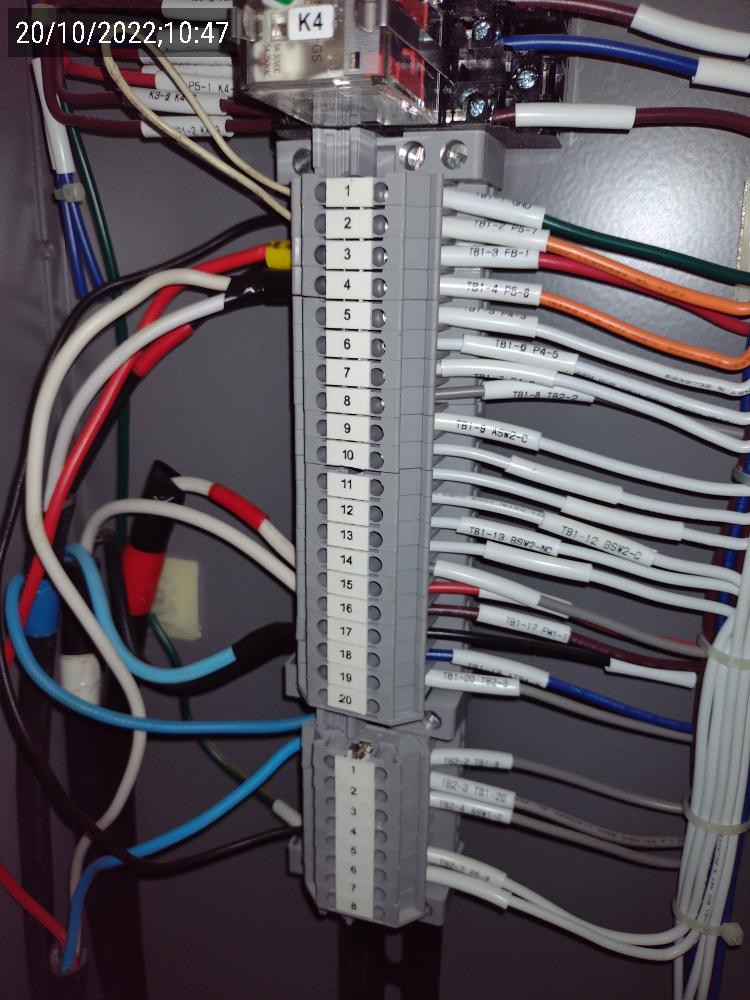

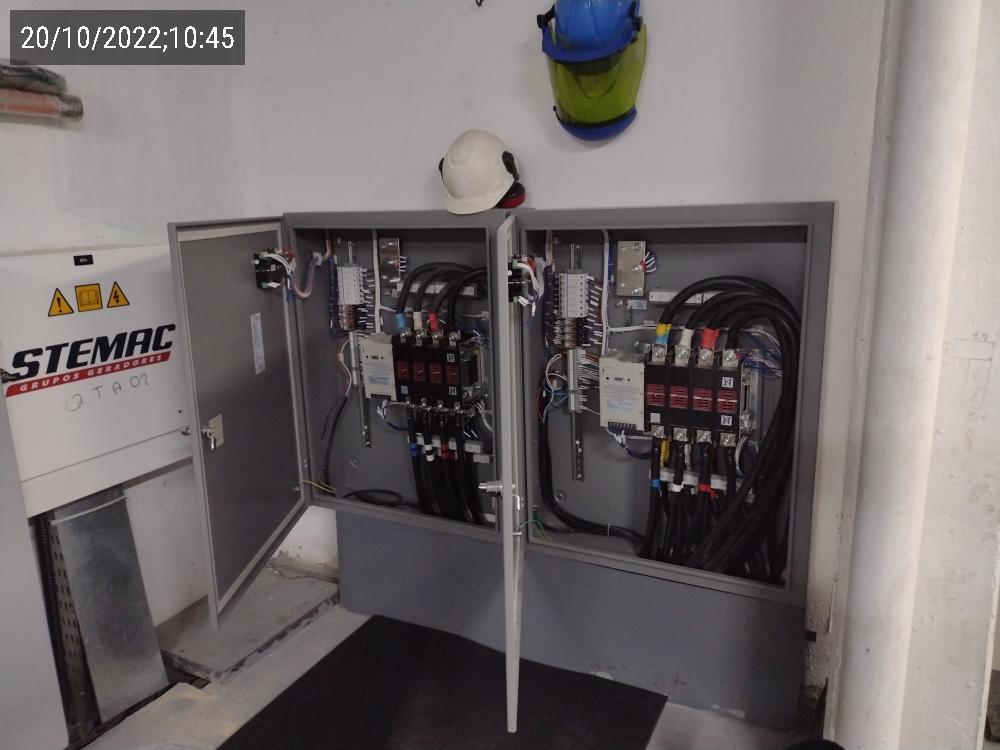

Foto Opcional (Componentes internos do painel (Bornes, reles, etc.)) - Ok
|
||||
|
Foto Opcional (Conexões elétricas (Estado das ligações comando)) - Ok
|

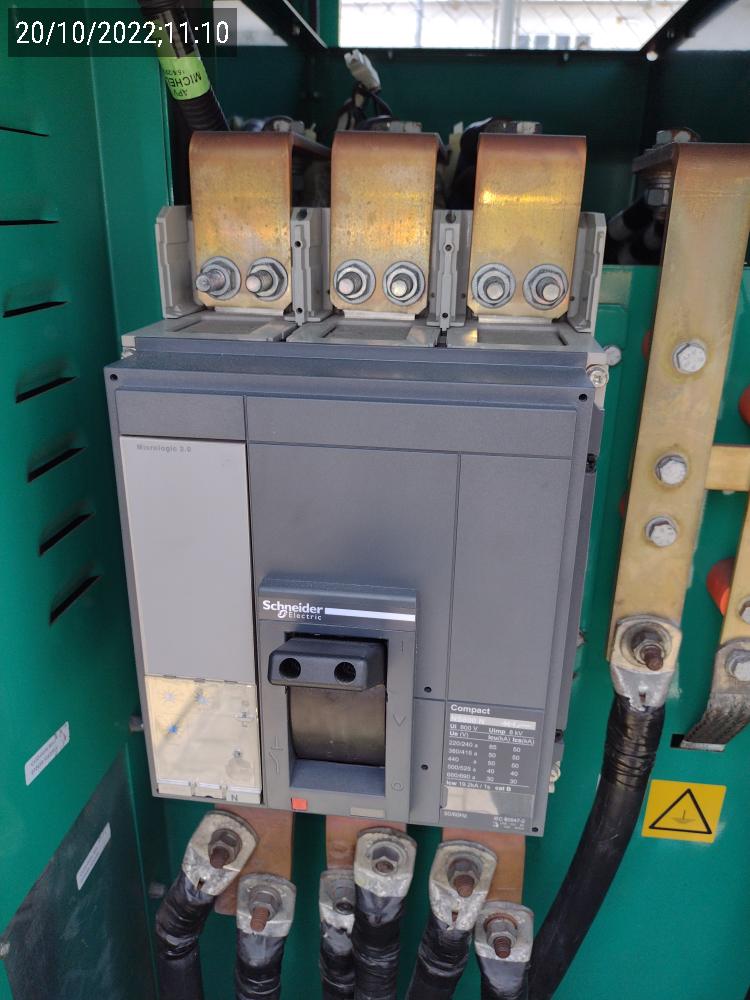

Foto Opcional (Contator/Disjuntor) - Ok
|
||||
|

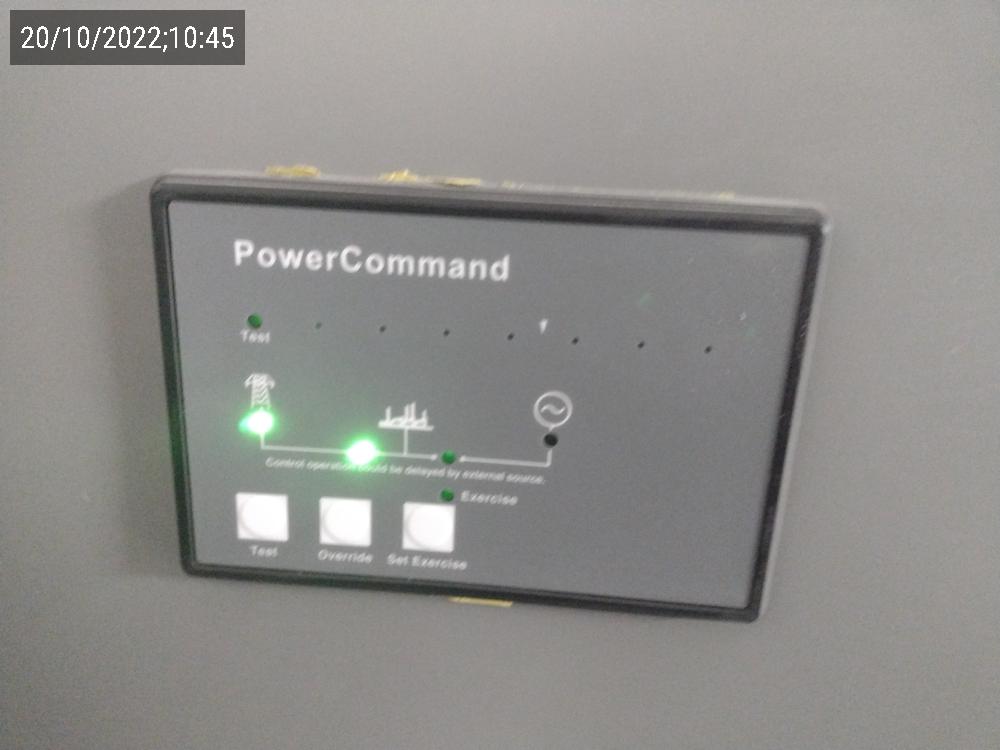

Foto Opcional (Funcionamento do QTA/QTM) - Ok
|

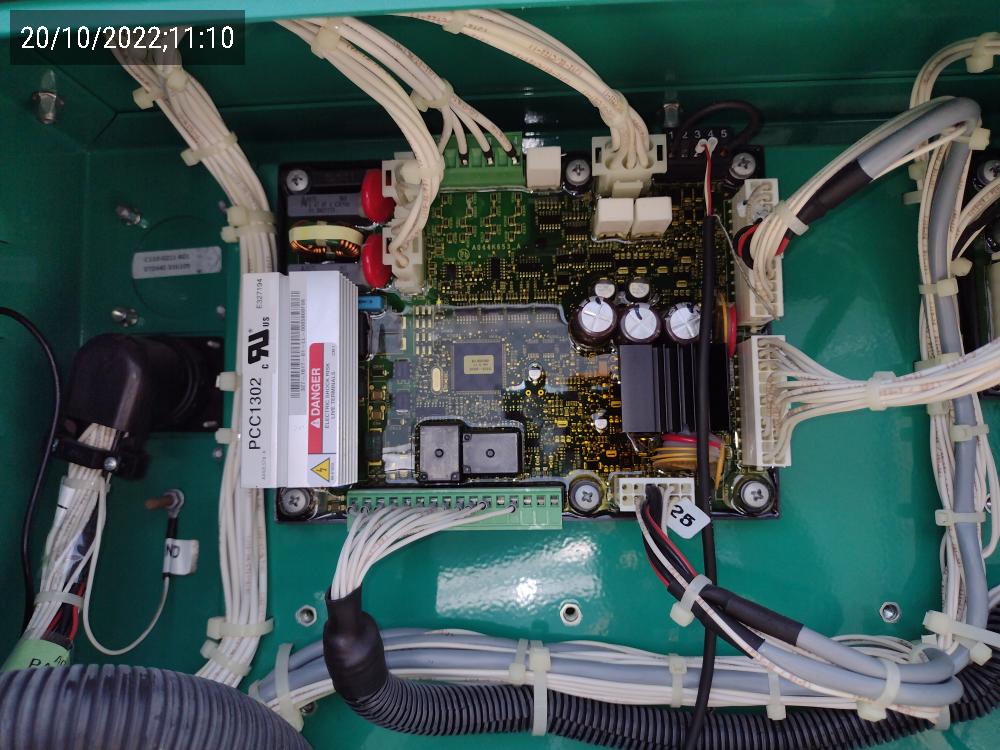

Foto Opcional (Funcionamento USCA) - Ok
|
||||
|

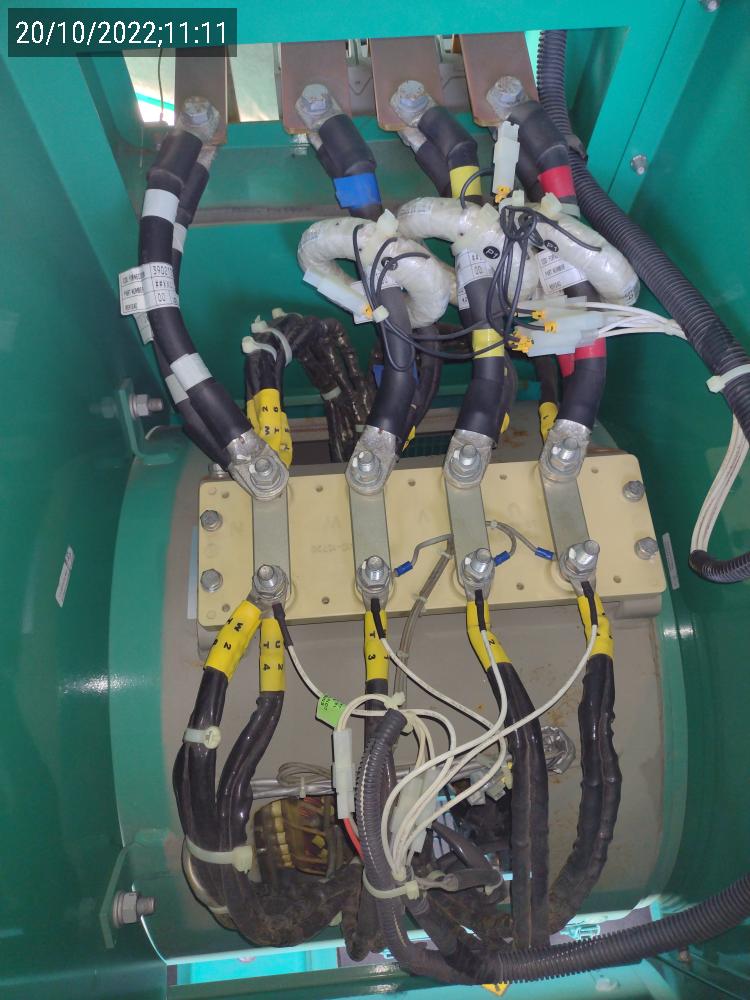

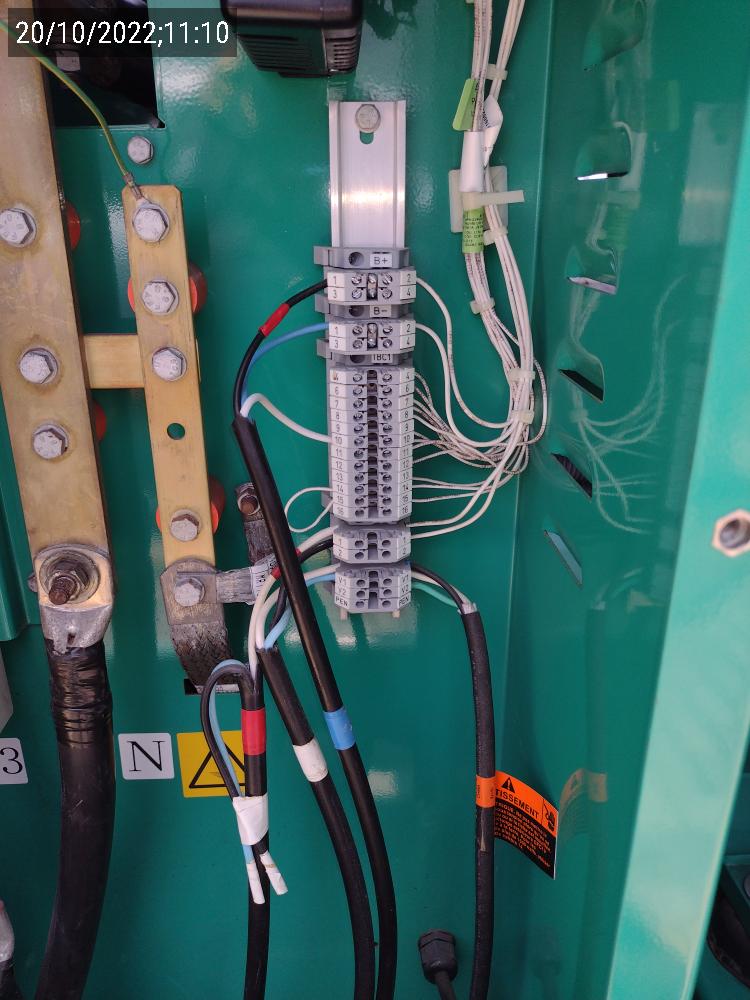

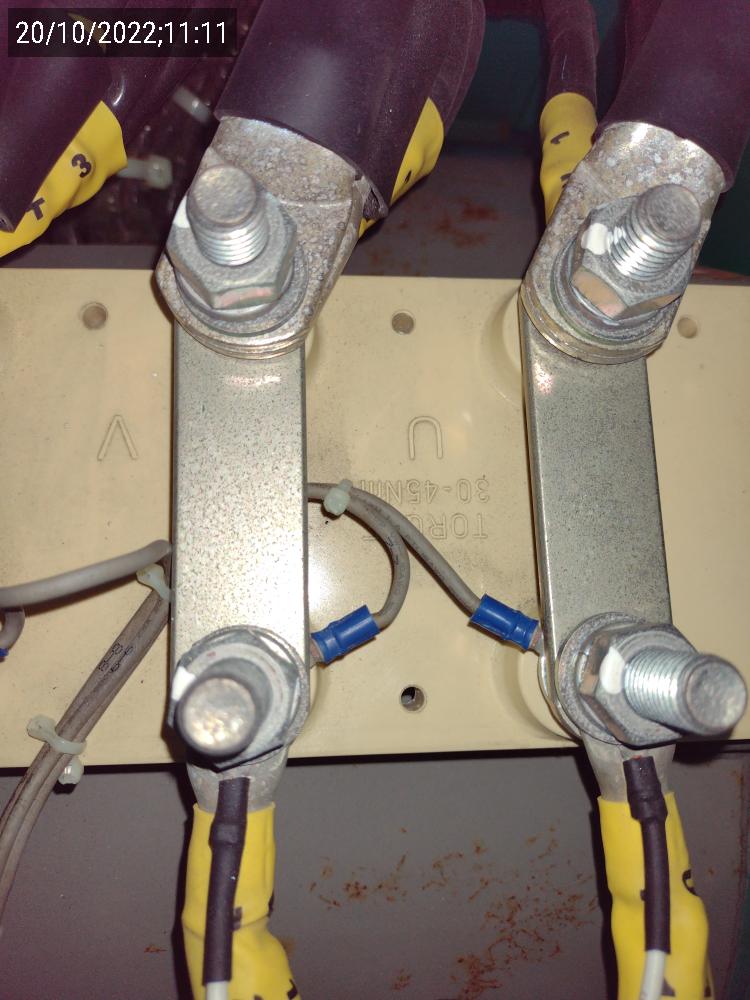

Foto Opcional (Reaperto da Baseta do Gerador) - Ok
|

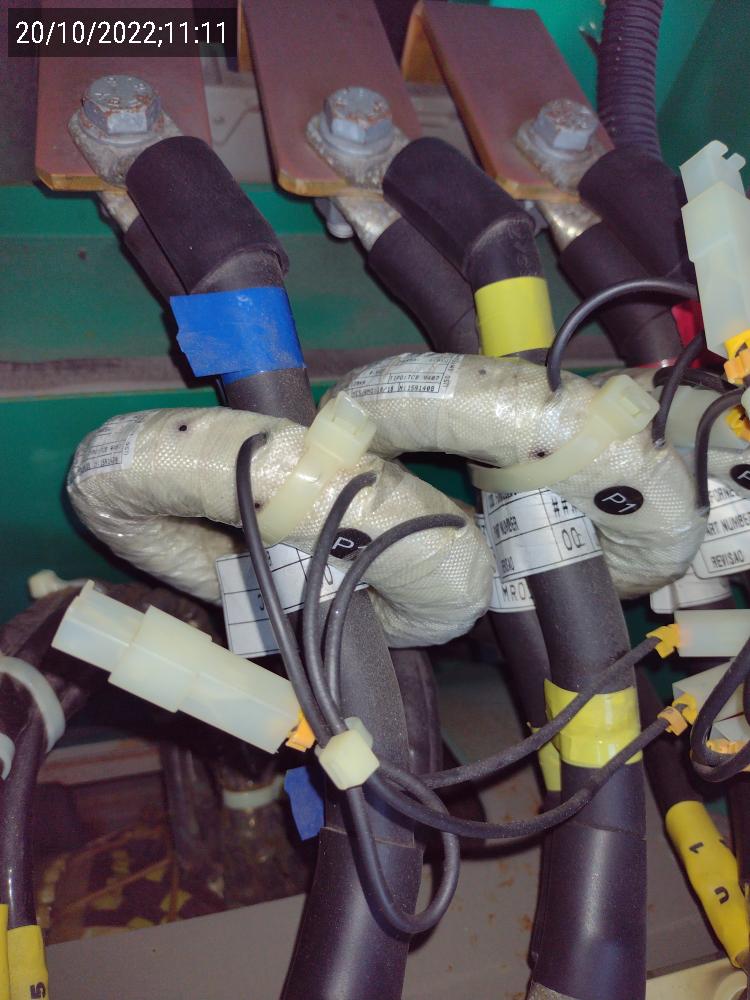

Foto Opcional (Verificação do TC) - Ok
|
||||
|

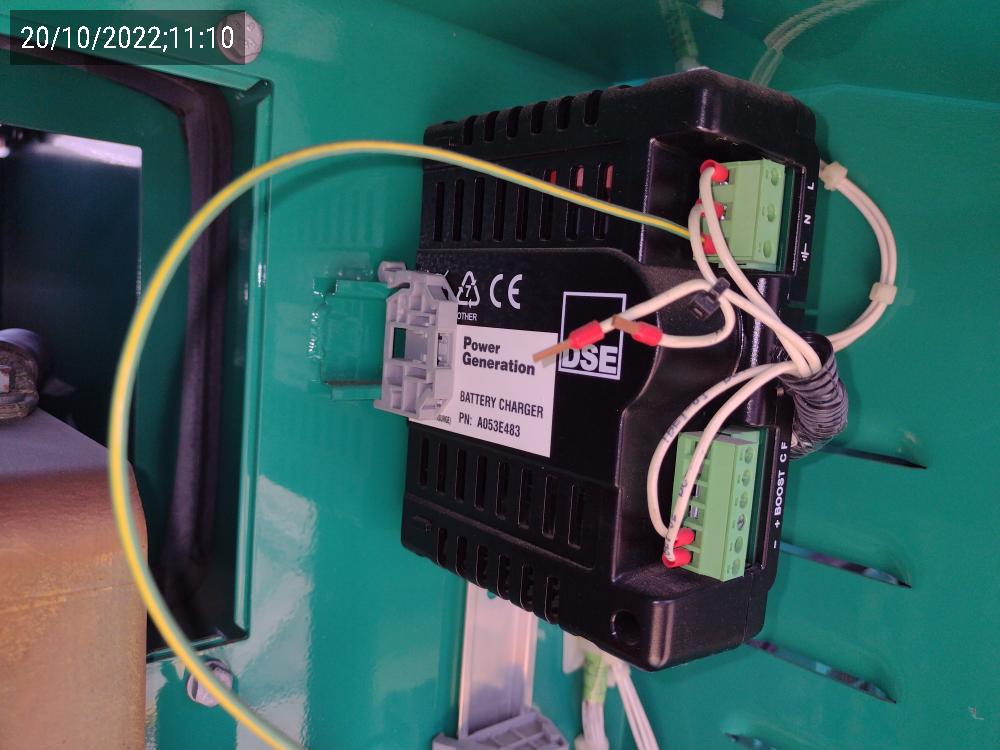

Foto Opcional (Carregador de Bateria) - Ok
|

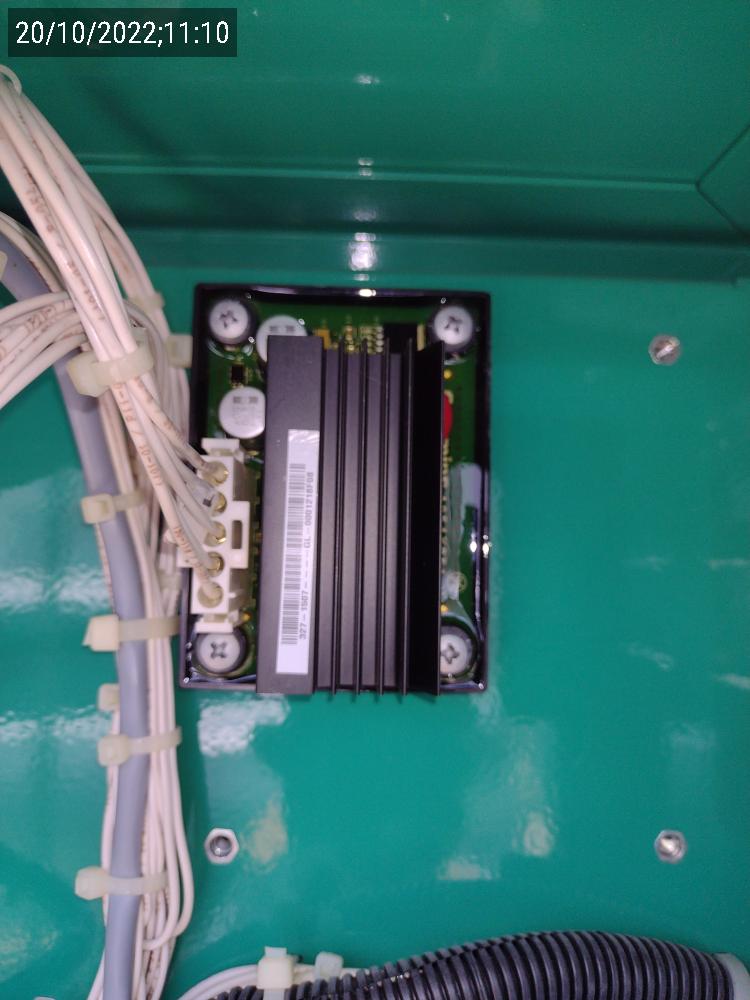

Foto Opcional (Regulador de Velocidade) - Ok
|
||||
|
Foto Opcional (USCA (Aparência, Conexões, Bornes, etc.)) - Ok
|
Foto Opcional (Estado da sala) - Ok
|
||||
