ORDEM DE SERVIÇO - MANUTENÇÃO PREVENTIVA | OS # 238828 |
|---|
| DADOS DO CLIENTE | |||
| Nr Ordem de Serviço 112126 | Nr Solicitação 238828 | Código Cliente 4051 | CNPJ 42813428000101 |
| Cliente STTE SERVICOS TECNICOS DE TELECOMUNICACOES E EMPREENDIMENTOS LTDA | Unidade SICASE7 | Área/Departamento NA | |
| Contato OSVALDO MEDEIROS | telefone (31) 3443-2052 | e-Mail energrelatorios@stte.com.br | |
| Endereço Atendimento SICASE7, AVENIDA_MARECHAL RONDON_2600, - - Campinas - SP - 13063001 | Região 15 | ||
| Possui Contrato SIM | Tipo de Contrato COM PEÇAS | Trabalha em Horário de Ponta Stand-By | |
| Contrato BIMESTRAL | Técnico Última Preventiva Rodrigo da Costa Santos | Data Última Preventiva 11/07/2022 | |
| DADOS DO EQUIPAMENTO | |||
| Nr Equipamento: GMG 01 | Tipo de Equipamento: Grupo Gerador | Fabricante: STEMAC | |
| Ano de Fabricação: 1999 | Tensão: 380V | Fator de Potência: 0.8 | Potência Elétrica: 324 |
| Potência Kva: 405 | Corrente (A): 620 | Frequencia: 60 | Horímetro Antes: 548.0 |
| Motor: CUMMINS | Modelo Motor: NTA855 | Número Motor: 30363441 | |
| Alternador: WEG | Modelo Alternador: GTA315 | Número Alternador: 77348 | |
| Usca Modelo: ST2000 | Painel de Controle: STEMAC | Horímetro Depois: 554.0 | |
| DEMONSTRATIVO DE MÃO DE OBRA | |||||||
| Técnico | Data | Km Início Deslocamento | Km Chegada Cliente | Hora Início Atividade | Hora Término Atividade | Próximo Destino | Km Chegada Destino |
| Oseias Severino Dos Santos | 13/09/2022 |
13/09/2022 08:00 0.00 KMs |
13/09/2022 09:17 0.0 KMs |
13/09/2022 09:17 | 13/09/2022 17:19 | Energ | 147 KM |
| ESCOPO DOS SERVIÇOS | |||||||
| PEDIDOS EM ABERTOS | |||||
| Pedido | Quantidade | Realizado | Justificativa | ||
| DESCRIÇÃO DOS PEDIDOS |
| VERIFICAÇÕES | |||||
| Antes | Depois | ||||
| MOTOR | OK | NOK | OK | NOK | Observação |
| Motor necessita de lavagem | V | V | Verificado | ||
| Óleo Lubrificante | V | V | Verificado | ||
| Filtro de óleo lubrificante | V | V | Verificado | ||
| Sistema de Lubrificação | V | V | Verificado | ||
| Radiador | V | V | Verificado | ||
| Combustível | V | V | Verificado | ||
| Filtro de óleo combustível | V | V | Verificado | ||
| Filtro Coalecente (Raccor) | V | V | Verificado | ||
| Tanque de Combustível | V | V | Verificado | ||
| Sistema de injeção | V | V | Verificado | ||
| Bomba d'água | V | V | Verificado | ||
| Filtro de ar | V | V | Verificado | ||
| Abraçadeiras (Condições e Reaperto) | V | V | Verificado | ||
| Mangueiras (Condições e Reaperto) | V | V | Verificado | ||
| Funcionamento das turbinas | V | V | Verificado | ||
| Cabeçotes | V | V | Verificado | ||
| Válvulas | V | V | Verificado | ||
| Correias | V | V | Verificado | ||
| Suportes do motor (Coxins) | V | V | Verificado | ||
| Escapamento | V | V | Verificado | ||
| Alternador da Bateria | V | V | Verificado | ||
| Bateria | V | V | Verificado | ||
| Motor Partida | V | V | Verificado | ||
| Sistema de Pré Aquecimento | V | V | Verificado | ||
| Sistema de desumidificação | V | V | Verificado | ||
| Chicote do Motor | V | V | Verificado | ||
| Sensores do motor | V | V | Verificado | ||
| Antes | Depois | ||||
| GERADOR | OK | NOK | OK | NOK | Observação |
| Reaperto da Baseta do Gerador | V | V | Verificado | ||
| Limpeza do Gerador | V | V | Verificado | ||
| Isolação do Gerador | V | V | Verificado | ||
| Ponte de Diodo verificada | V | V | Verificado | ||
| Fiação do Regulador de Tensão reapertada. | V | V | Verificado | ||
| Coxinho do Regulador de Tensão | V | V | Verificado | ||
| Verificação do TC | V | V | Verificado | ||
| Bobina Auxiliar Gerador / Regulador de Tensão | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FISÍCO/ESTADO) | OK | NOK | OK | NOK | Observação |
| Estado e Limpeza do Painel | V | V | Verificado | ||
| Identificações do painel | V | V | Verificado | ||
| Medidores painel (Voltimetro, Amperimetro, etc.) | V | V | Verificado | ||
| Componentes frontais do painel (Chaves, Botões, etc.) | V | V | Verificado | ||
| Componentes internos do painel (Bornes, reles, etc.) | V | V | Verificado | ||
| Conexões elétricas (Estado das ligações comando) | V | V | Verificado | ||
| Proteções de surto/ Aterramento | V | V | Verificado | ||
| Carregador de Bateria | V | V | Verificado | ||
| Regulador de Tensão | V | V | Verificado | ||
| Regulador de Velocidade | V | V | Verificado | ||
| Contator/Disjuntor | V | V | Verificado | ||
| Bobinas do Disjuntor | V | V | Verificado | ||
| USCA (Aparência, Conexões, Bornes, etc.) | V | V | Verificado | ||
| Antes | Depois | ||||
| USCA/QTA (FUNCIONAMENTO/OPERAÇÃO) | OK | NOK | OK | NOK | Observação |
| Funcionamento do QTA/QTM | V | V | Verificado | ||
| Funcionamento USCA | V | V | Verificado | ||
| Alarmes | V | V | Verificado | ||
| Comando Pré Aquecimento | V | V | Verificado | ||
| Sensor de Pressão do Óleo | V | V | Verificado | ||
| Testes dos alarmes externos do GMG com NOC | V | V | Verificado | ||
| Antes | Depois | ||||
| SALA DO GERADOR | OK | NOK | OK | NOK | Observação |
| Estado da sala | V | V | Verificado | ||
| Estado do equipamento | V | V | Verificado | ||
| Estado da Entrada e Saída de Ar | V | V | Verificado | ||
| TESTE DE OPERAÇÃO DO GRUPO GERADOR | |||||
| Item | Unid. | Refer. | Faixa ideal | Sem Carga | |
| GMG | |||||
| Tensão Fase R | Volt (V) | 380V | + ou - 5% | 378.0 | |
| Tensão Fase S | Volt (V) | 380V | + ou - 5% | 378.0 | |
| Tensão Fase T | Volt (V) | 380V | + ou - 5% | 380.0 | |
| Rede | |||||
| Tensão Fase R | Volt (V) | + ou - 5% | 377.0 | ||
| Tensão Fase S | Volt (V) | + ou - 5% | 376.0 | ||
| Tensão Fase T | Volt (V) | + ou - 5% | 377.0 | ||
| CORRENTE | |||||
| Fase R | Amp | + ou 30 a 100% | 0.0 | ||
| Fase S | Amp | + ou 30 a 100% | 0.0 | ||
| Fase T | Amp | + ou 30 a 100% | 0.0 | ||
| Tensão da Bateria com Carregador Ligado | Volt (V) | 12Vcc ou 24Vcc | +110% a 115% | 26.8 | |
| Tensão da Bateria com Carregador Desligado | Volt (V) | 12Vcc ou 24Vcc | Acima de 103% | 26.0 | |
| Tensão da Bateria no Instante da Partida | Volt (V) | 12Vcc ou 24Vcc | Acima de 75% | 23.4 | |
| Tensão do Alternador de Baterias em Carga | Volt (V) | 12Vcc ou 24Vcc | +110% a 119% | 24.0 | |
| Frequencia | Hz | 60 | + ou - 5% | 60.0 | |
| Potência | KVA | 330 | 0% a 100% | 0.0 | |
| Potência Reativa | KVAr | 198 | Maximo 60% Carga (Indutivo) | 0.0 | |
| Potência Elétrica | KW | 264 | 30 a 100% | 0.0 | |
| Fator de Potência | cos | 0,8 | 0,8 a 1,0 | 8.0 | |
| Temperatura | °C | 70 a 90 | 70°C a 85°C | 79.0 | |
| Pressão Óleo | bar | 2 a 8 | 2 bar a 8 bar | 6.0 | |
| Consumo Combustível | L/H | 66 | 0.0 | ||
| Temperatura Admissão | °C | 25 | 0.0 | ||
| Pré Aquecimento | °C | 40C° a 55C° | 45.0 | ||
| STATUS | |||||
| Funcionamento | Status | Observação | |||
| data_hora_iniciado | |||||
| Operacional | Automático | ||||
| Horário de Ponta | NÃO | ||||
| Sistema de Paralelismo | N/A | ||||
| Sistema de Rampa | N/A | ||||
| Proteções Motor | |||||
| Proteções Motor - Baixa Pressão Óleo | OK | ||||
| Proteções Motor - Alta Temperatura | OK | ||||
| Proteções Motor - Ruídos ou Vibrações Anormais | OK | ||||
| Proteções Gerador | |||||
| Tensão | OK | ||||
| Frequência | OK | ||||
| Nível do Tanque de Diesel (Status) | 100% | ||||
| Tempo das Operações | |||||
| Falta de Rede (Segundos) | 0 | ||||
| Assumir Carga (Segundos) | 0 | ||||
| Retorno de Rede (Segundos) | 0 | ||||
| Resfriamento do Gerador (Segundos) | 180 | ||||
| FOI FEITO O TESTE DO ÍNDICE DE FUMAÇA (ESCALA RINGELMANN) ? SIM ( ) NÃO ( X ) | |||||
| FINALIZAÇÃO | |||||
|
Observações gerais REALIZADO TODA MANUTENÇÃO PREVENTIVA, E A PEDIDO DO CLIENTE FOI ANTECIPADO AS TROCAS DE ÓLEO LUBRIFICANTE E FILTROS DO MOTOR, REALIZADO TAMBÉM AS TROCAS DAS MANGUEIRAS DO PRÉ AQUECIMENTO COM AS ABRAÇADEIRAS DE 3/4 E TODA AGUA DO RADIADOR COM ADITIVO, APÓS TODO TRABALHO FOI REALIZADO TESTES DE OPERAÇÃO NO EQUIPAMENTO ONDE O MESMO TEVE ÓTIMO DESEMPENHO, NÃO APRESENTOU VAZAMENTOS OU FALHAS DURANTE OS TESTES, EQUIPAMENTO ESTAR OPERANDO NORMALMENTE. MATERIAL APLICADO 2 GALÃO DE ÓLEO LUBRIFICANTE 15W40 2 FILTRO DE COMBUSTÍVEL FS1212 1 FILTRO DE ÓLEO LUBRIFICANTE LF3000 1 FILTRO DE ÁGUA WF2176 1 FILTRO DE AR AH-1100 2 METROS DE MANGUEIRA DE 3/4 4 ABRAÇADEIRAS ROSCA SEM FIM 1 ADITIVO DCA65L 1 RESISTÊNCIA DE 220V DE 2K. |
Observações opcionais |
||||
|
Lucivan Pereira |
Oseias Severino Dos Santos |
||||
|

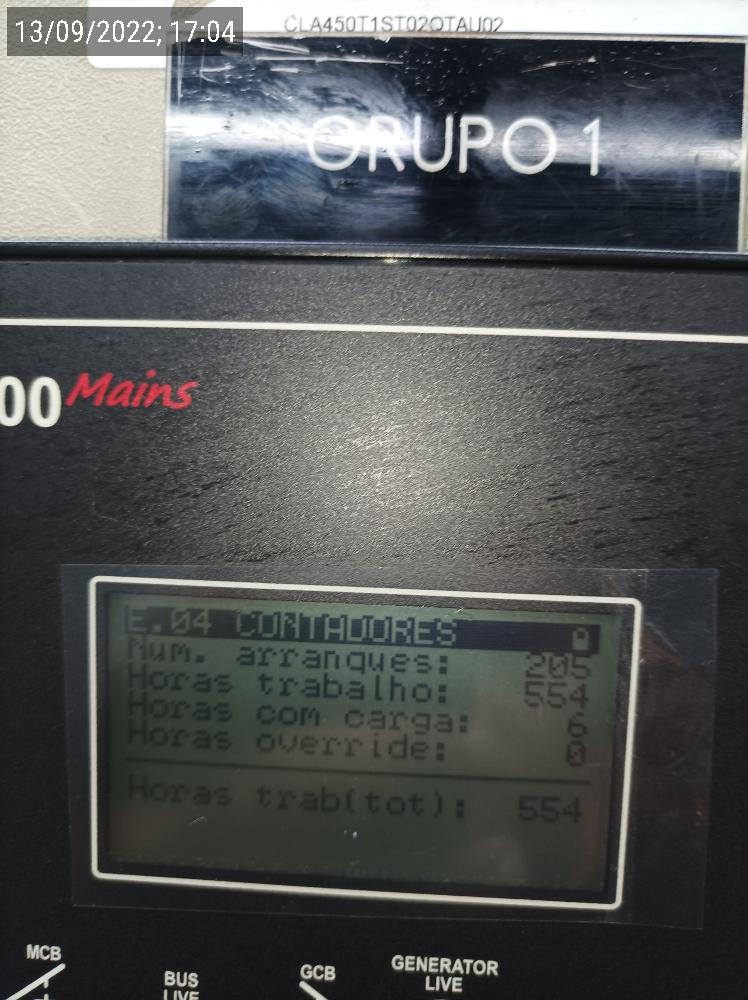

Foto Horímetro Término Serviços
|
Fachada Cliente Opcional
|
||||
|
Placa Identificação Opcional
|

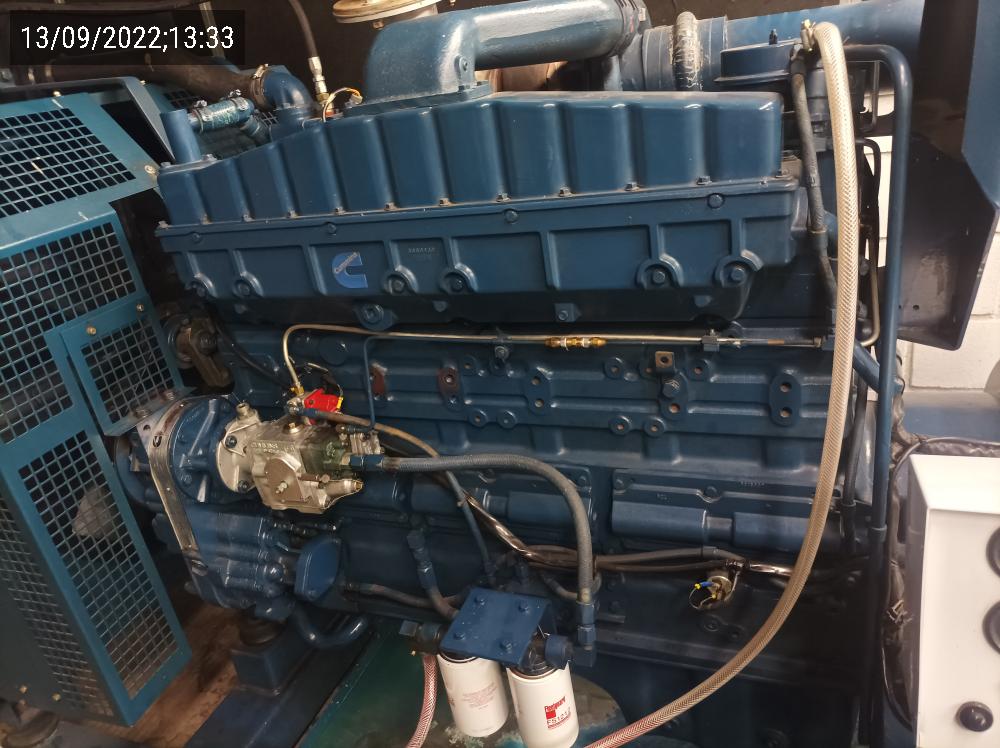

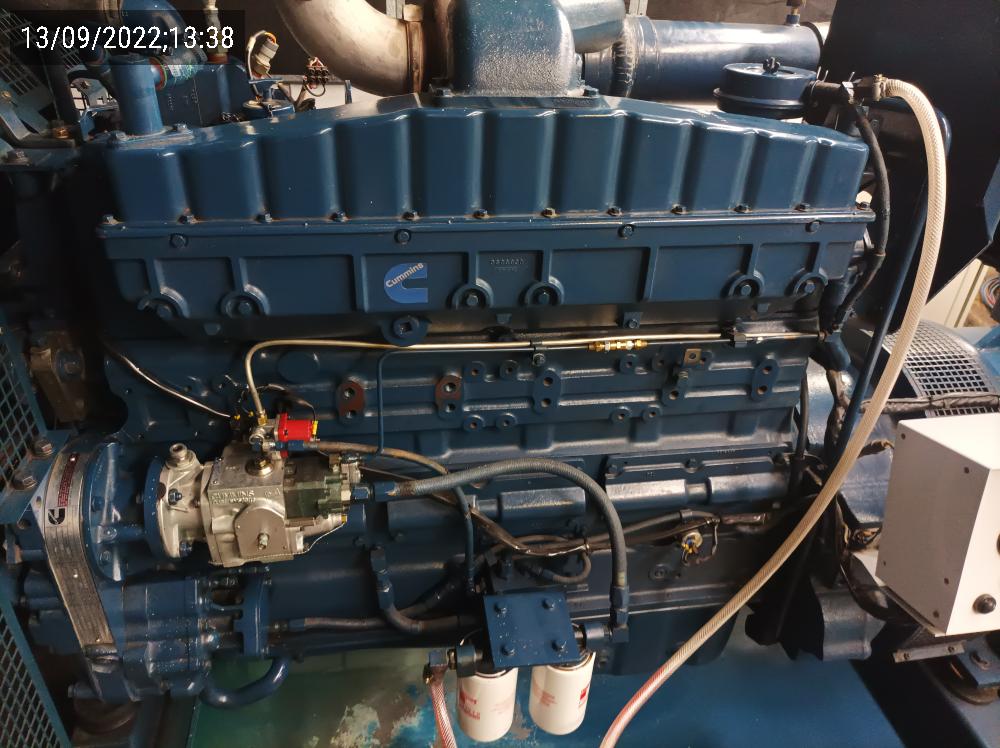

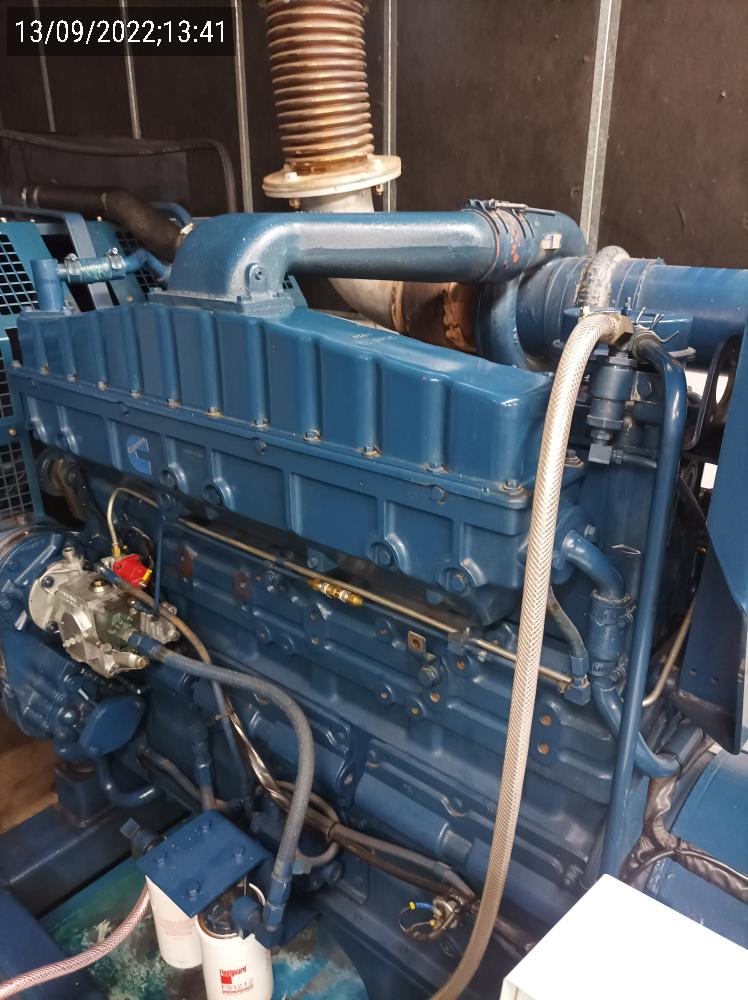

Foto Antes Opcional (Motor):
|
||||
|

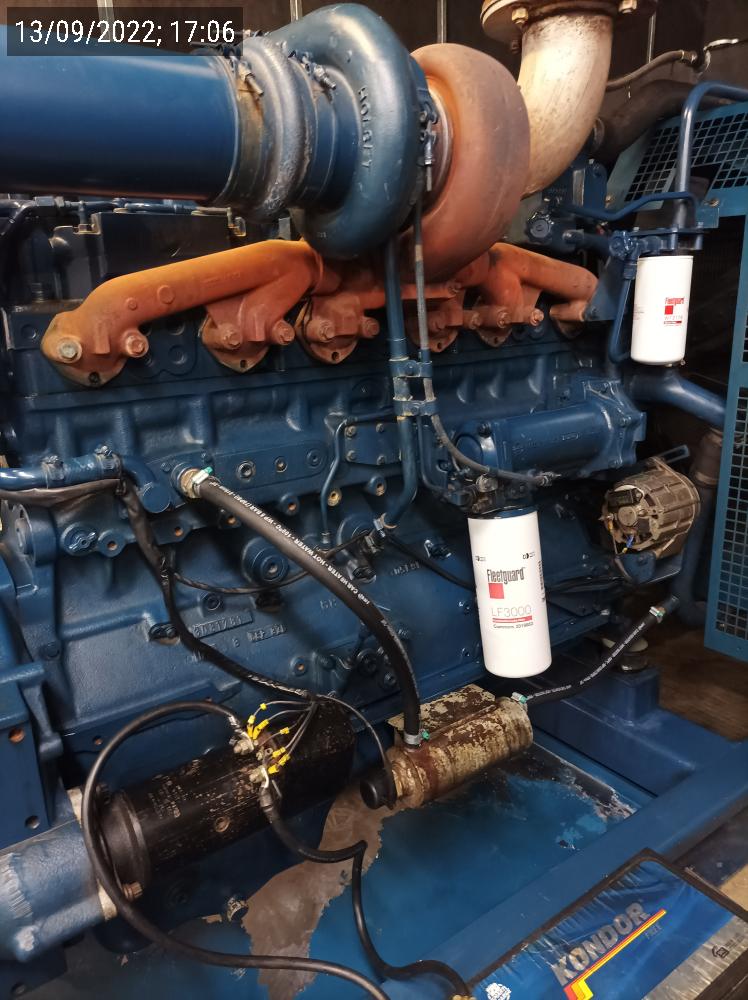

Foto Depois Opcional (Motor)
|
Alternador Antes Opcional
|
||||
|

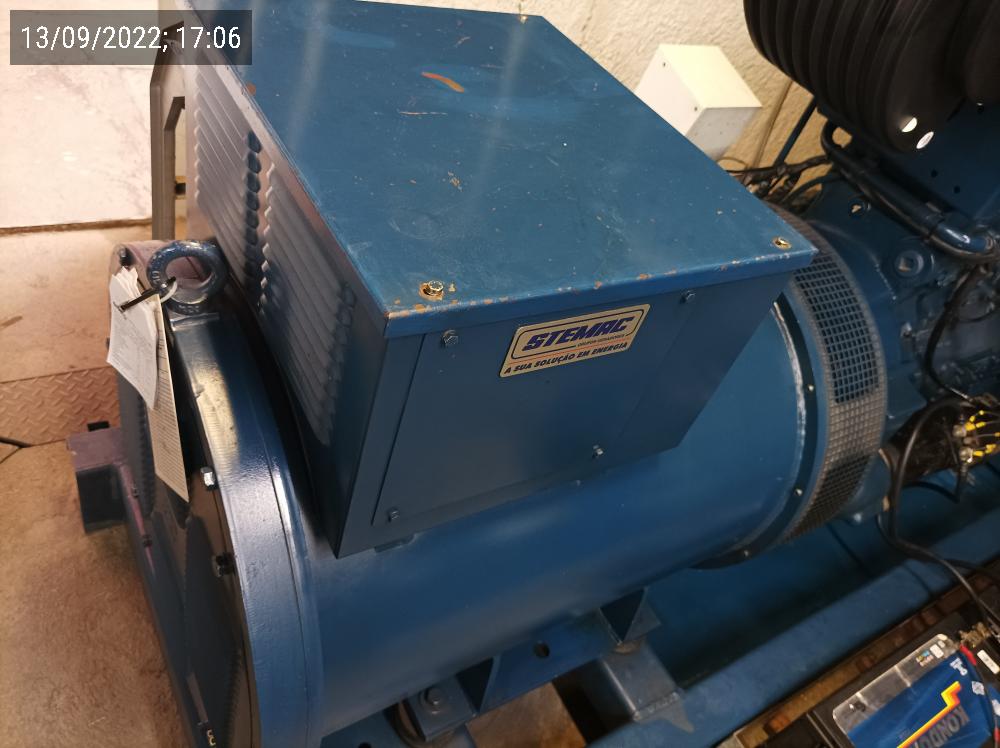

Alternador Depois Opcional
|

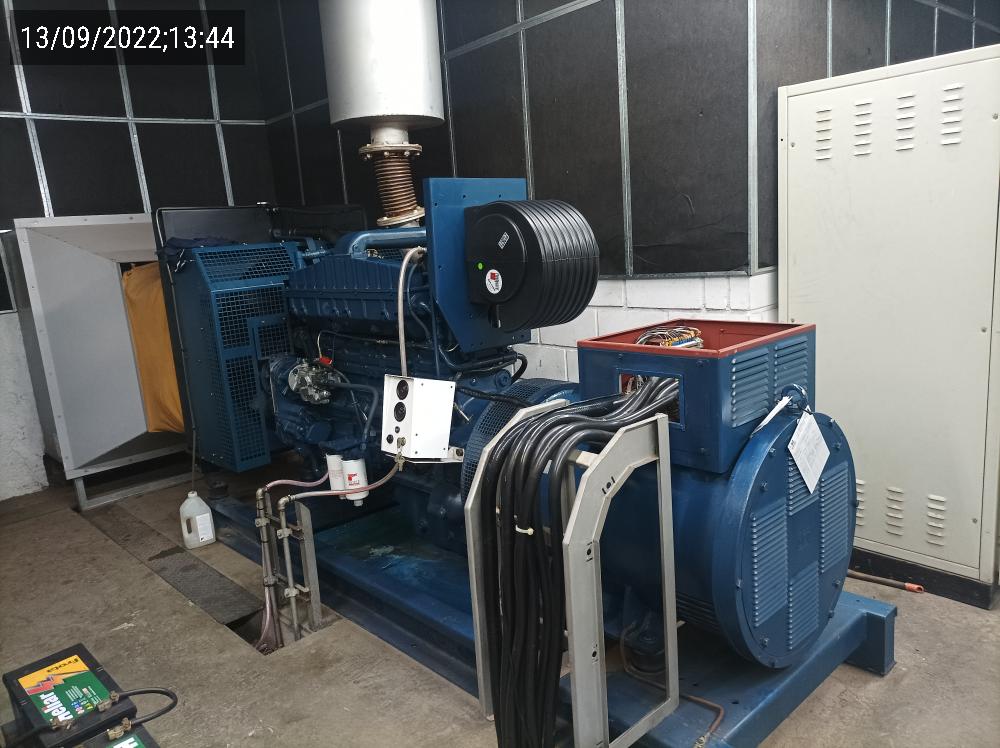

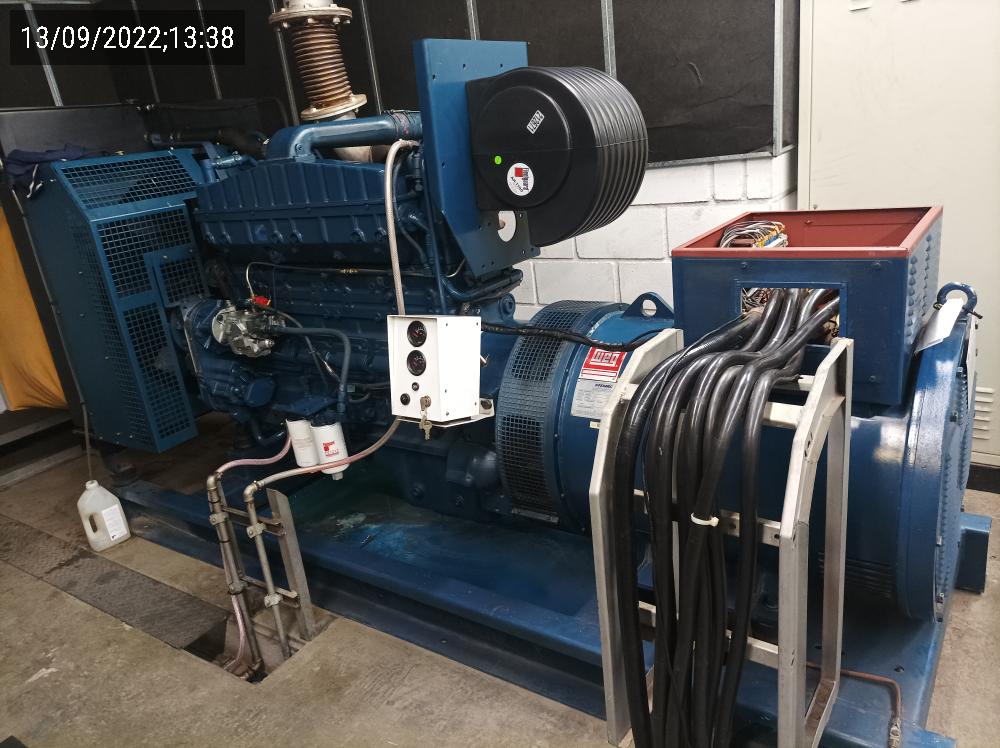

Foto Antes Opcional (GMG)
|
||||
|

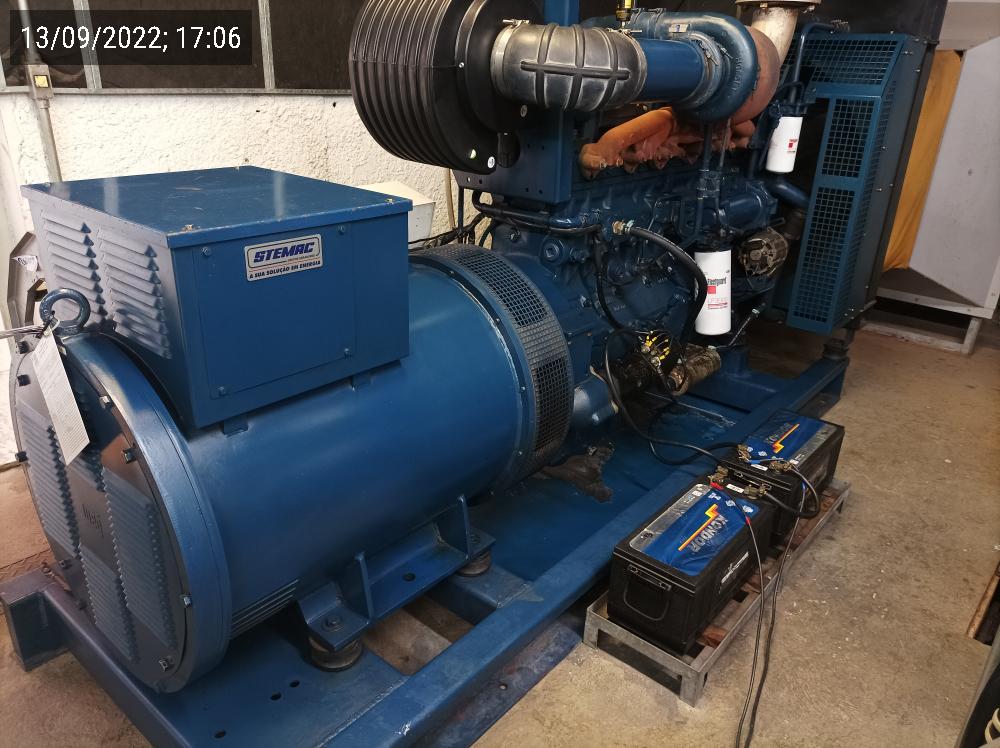

Foto Depois opcional (GMG)
|

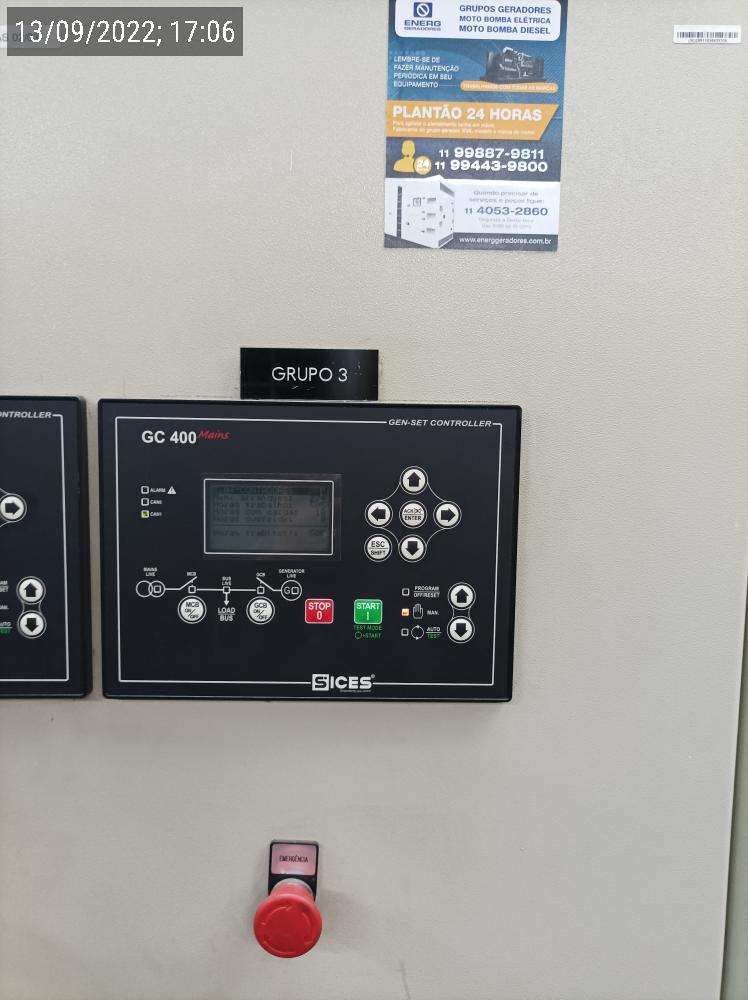

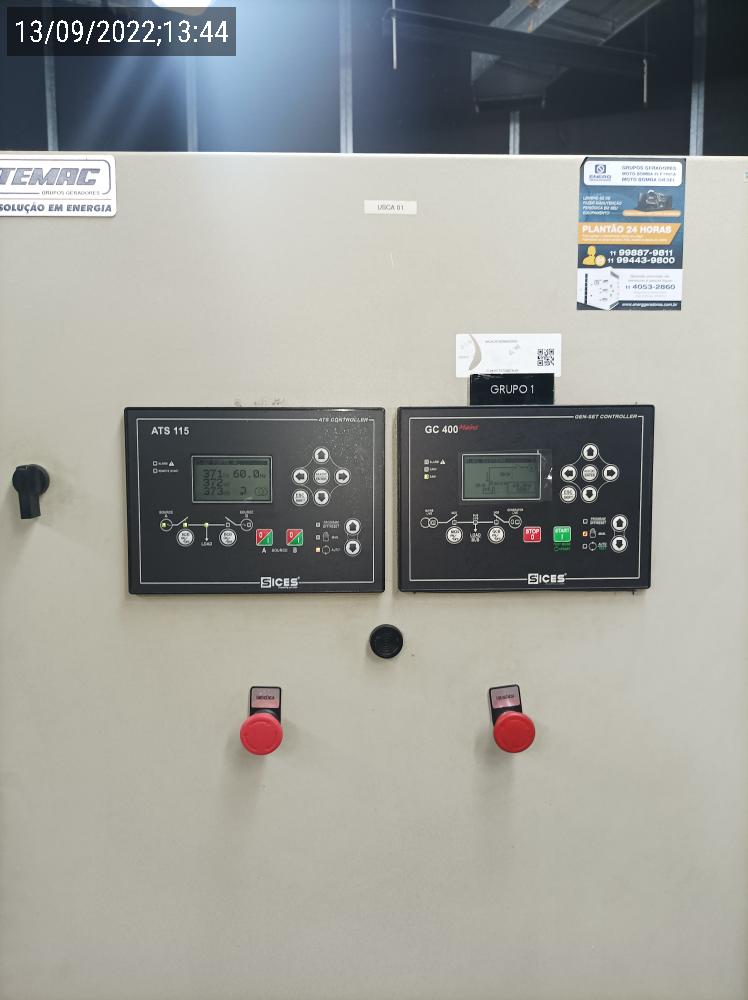

Painel de Comando Frente Opcional
|
||||
| FOTO DAS VERIFICAÇÕES (ANTES E DEPOIS) | |||||
|
Foto Opcional (Estado e Limpeza do Painel) - Ok
|
Foto Opcional (Identificações do painel) - Ok
|
||||
|
Foto Opcional (Motor necessita de lavagem) - Ok
|

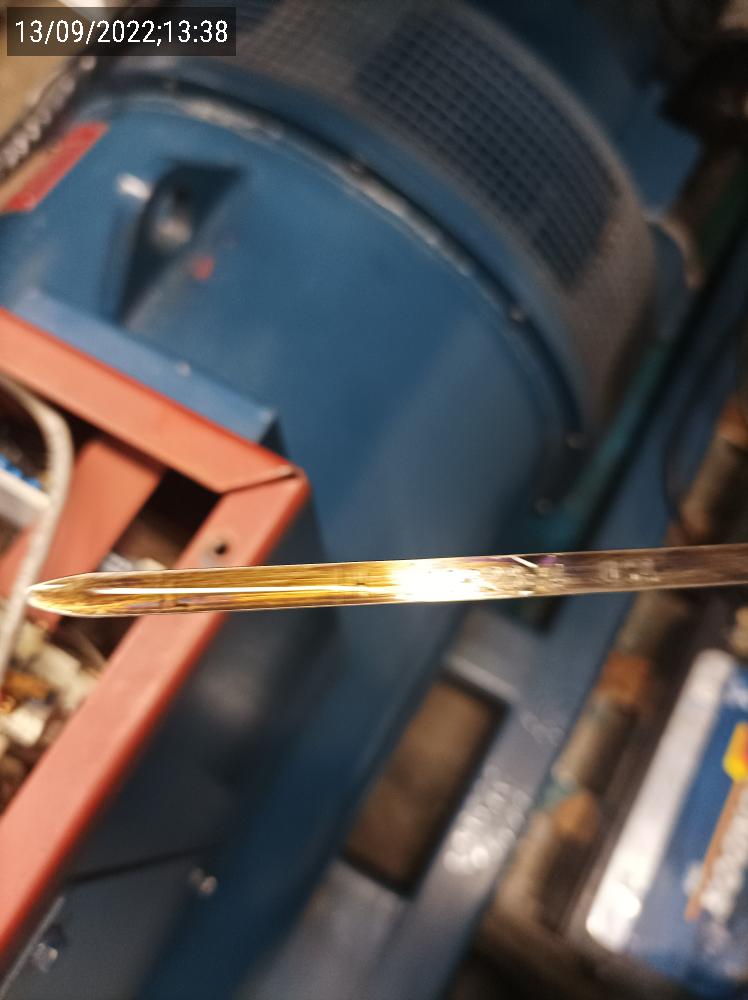

Foto Opcional (Óleo Lubrificante) - Ok
|
||||
|

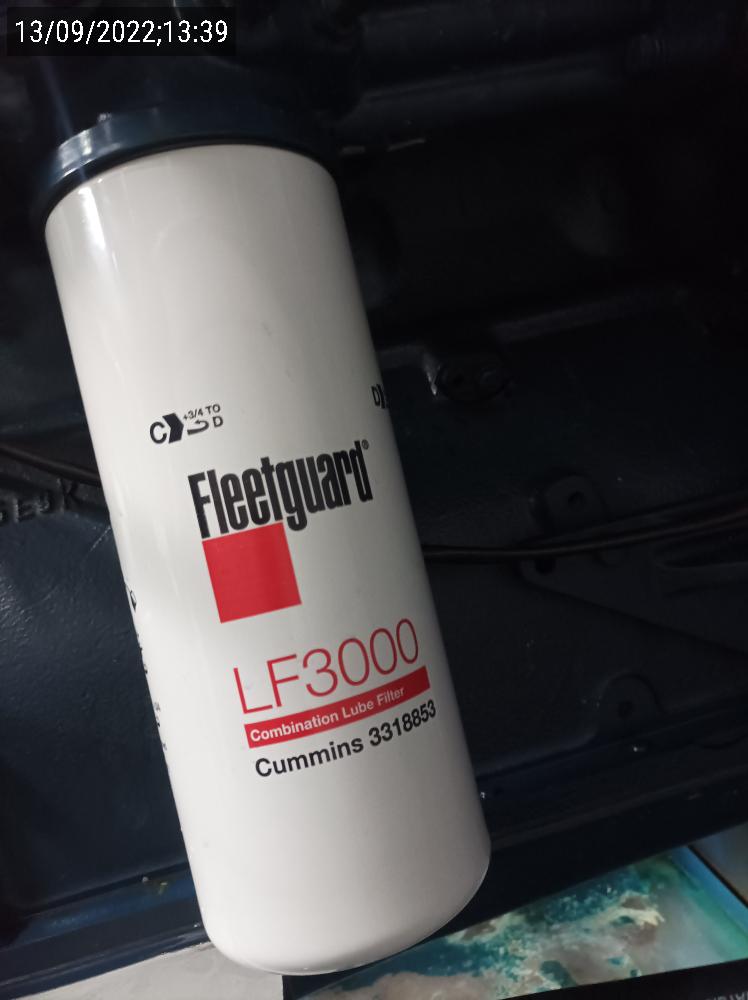

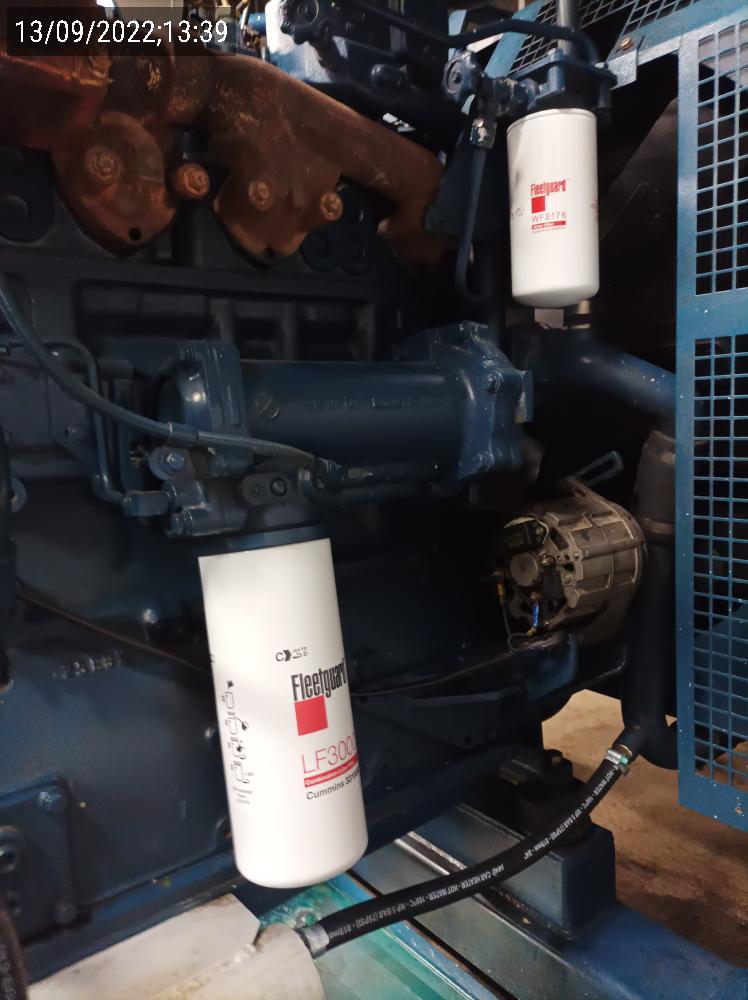

Foto Opcional (Filtro de óleo lubrificante) - Ok
|
Foto Opcional (Sistema de Lubrificação) - Ok
|
||||
|

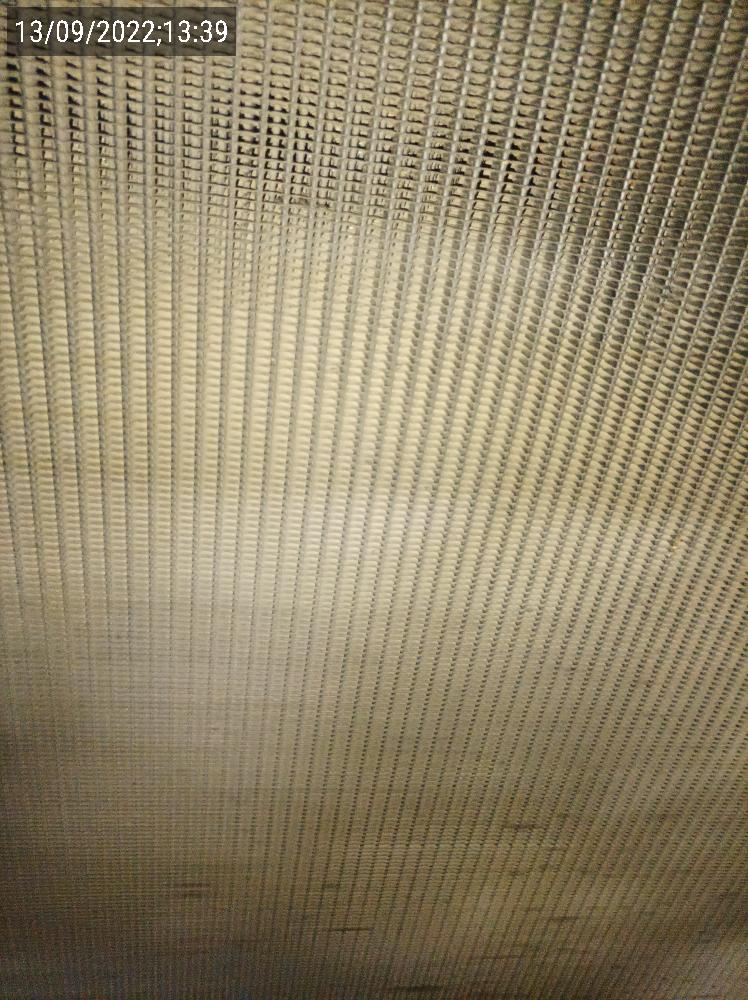

Foto Opcional (Radiador) - Ok
|

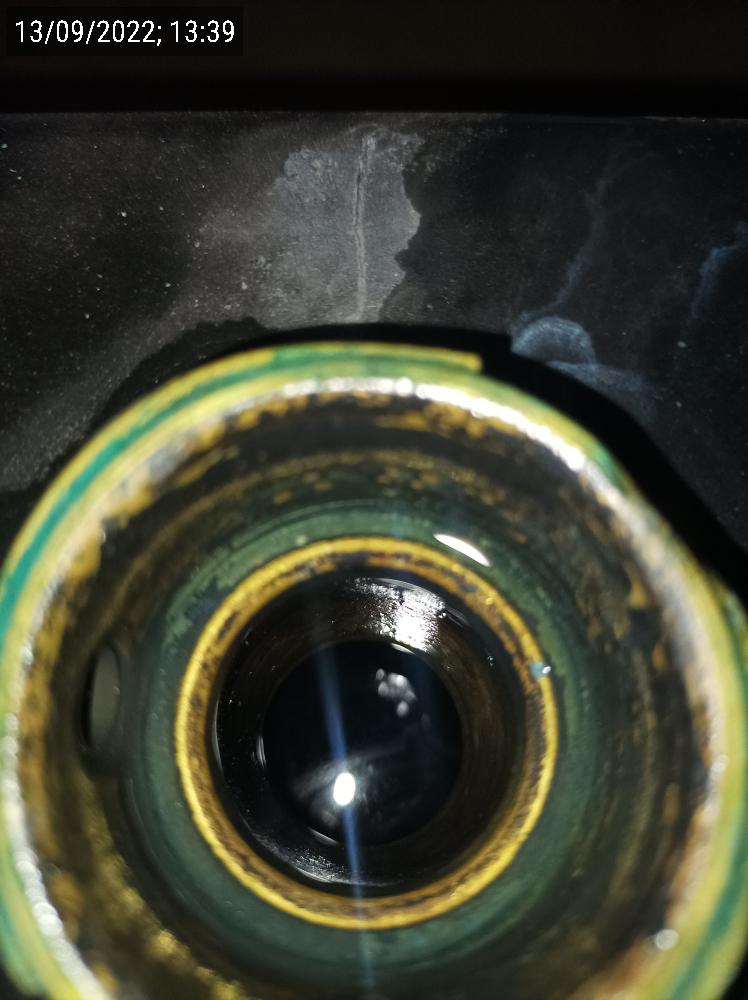

Foto Opcional (Nível Água Radiador) - Ok
|
||||
|

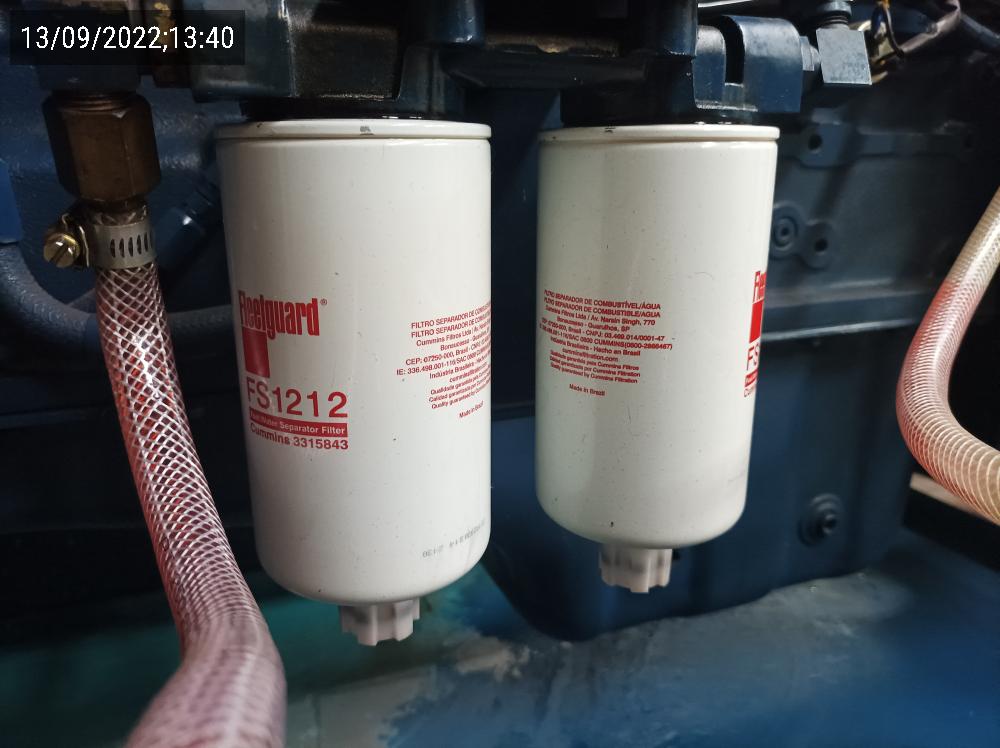

Foto Opcional (Filtro de óleo combustível) - Ok
|

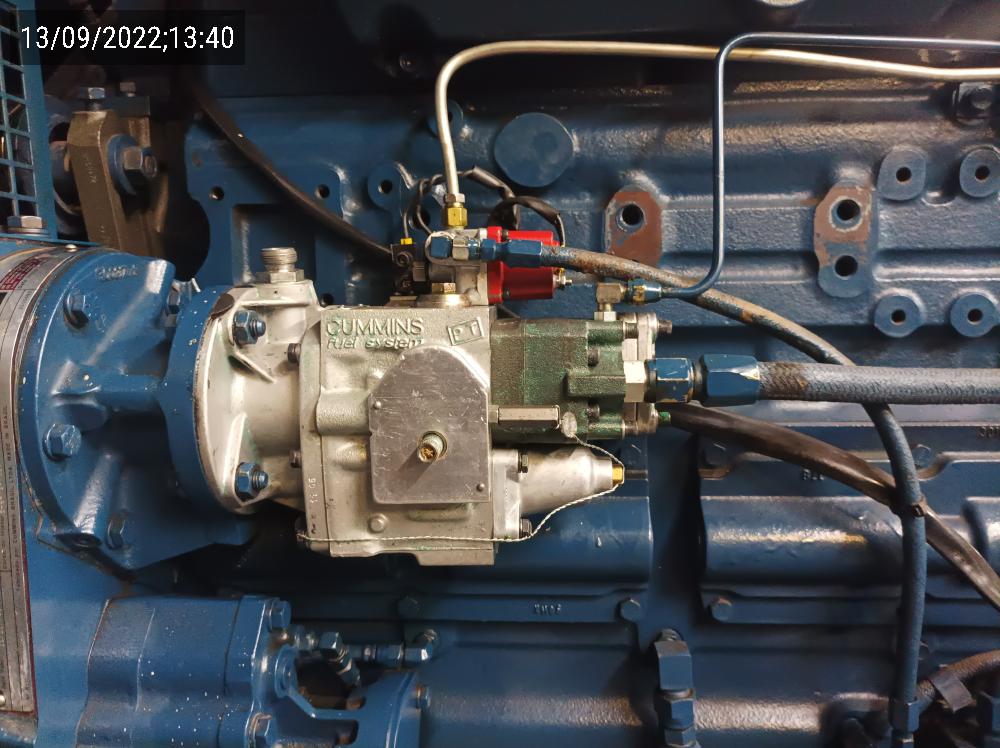

Foto Opcional (Sistema de injeção) - Ok
|
||||
|
Foto Opcional (Mangueiras (Condições e Reaperto)) - Ok
|
Foto Opcional (Cabeçotes) - Ok
|
||||
|

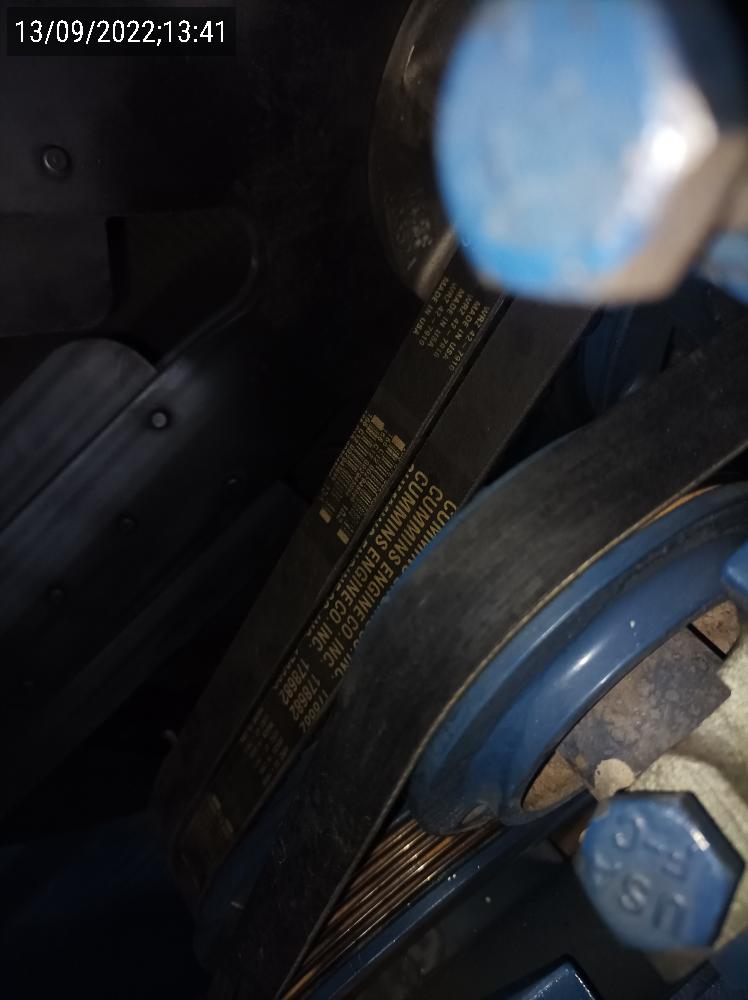

Foto Opcional (Correias) - Ok
|

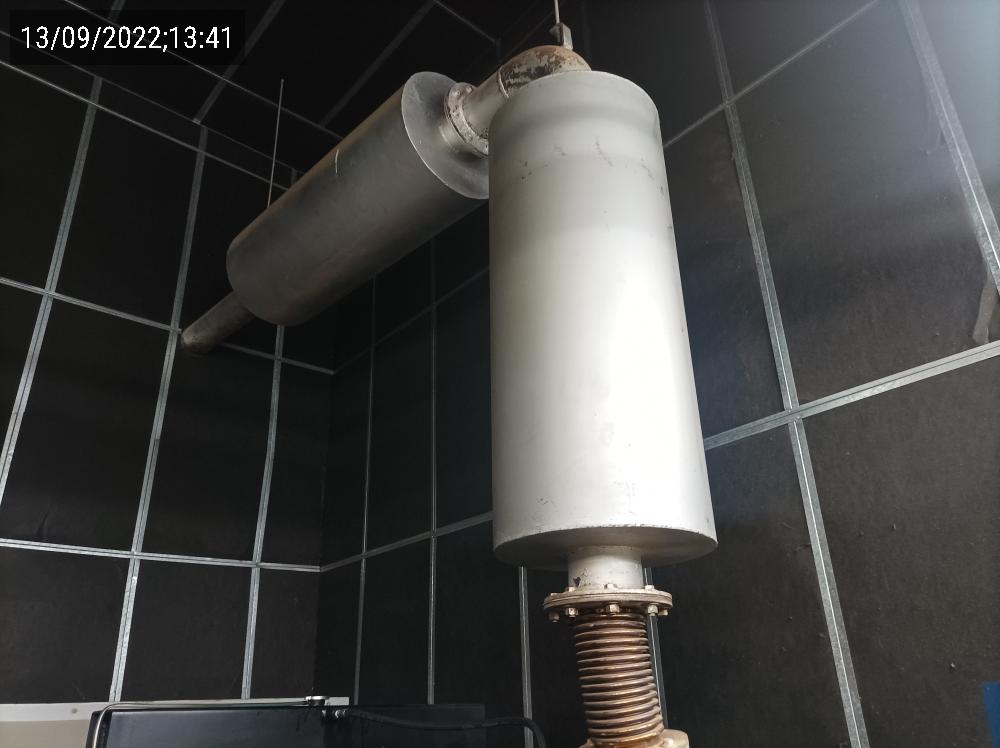

Foto Opcional (Escapamento) - Ok
|
||||
|

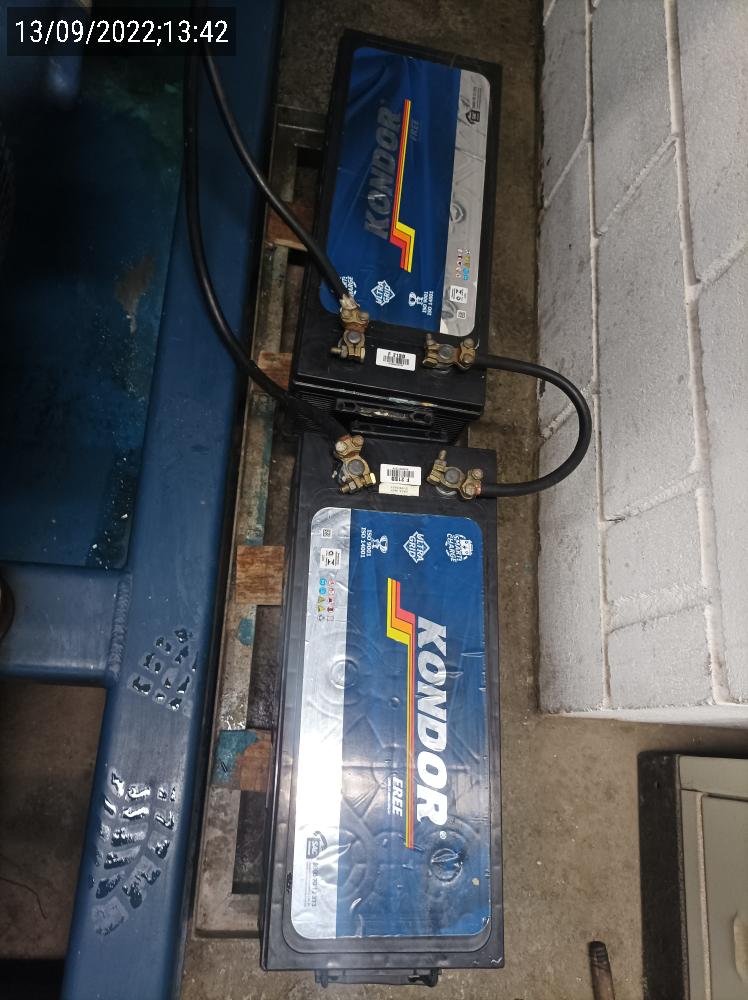

Foto Opcional (Bateria) - Ok
|

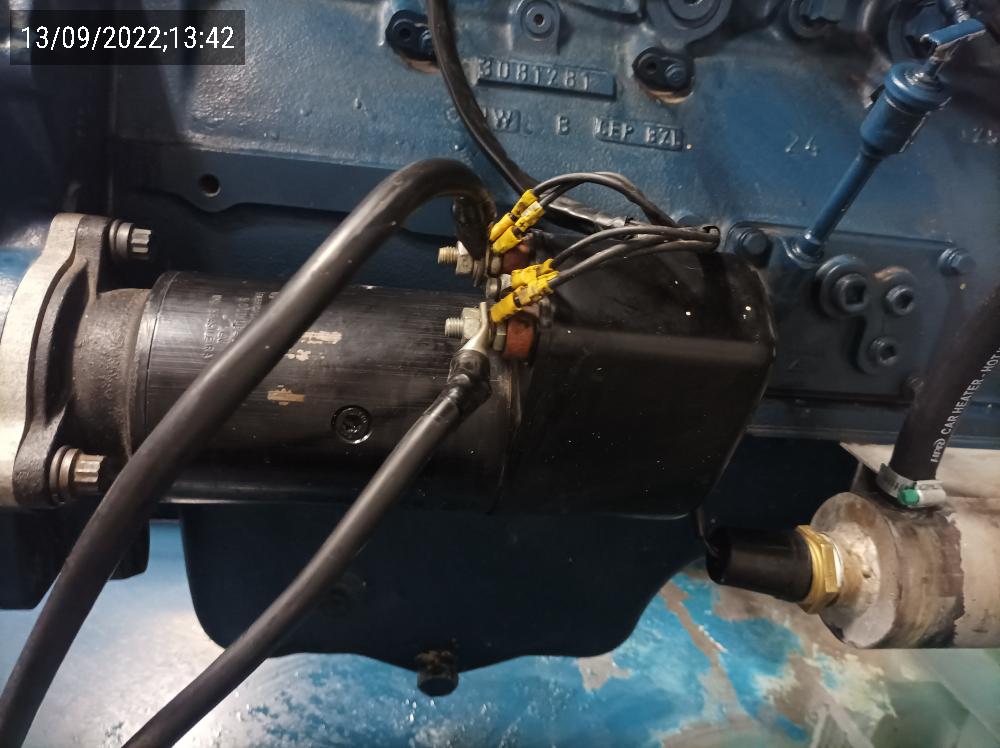

Foto Opcional (Motor Partida) - Ok
|
||||
|

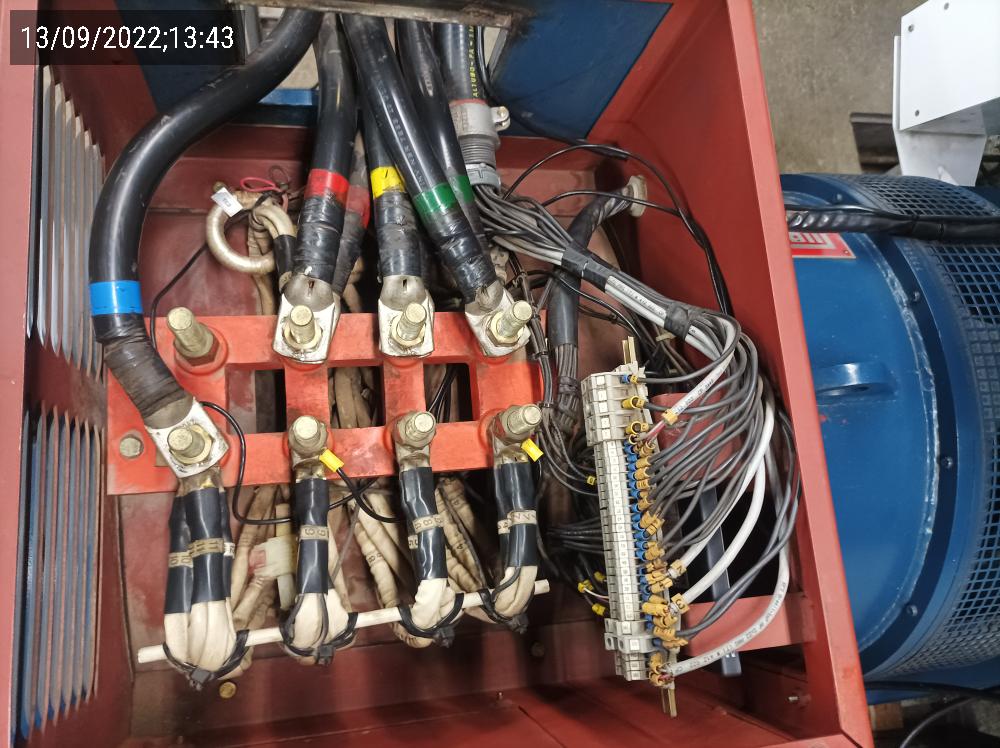

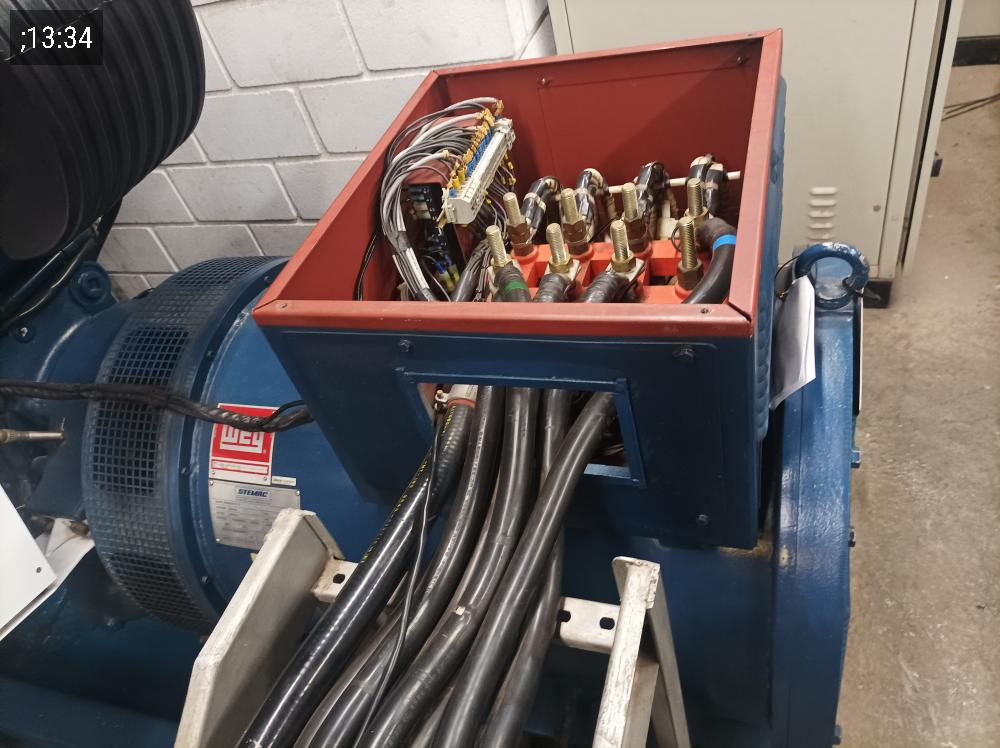

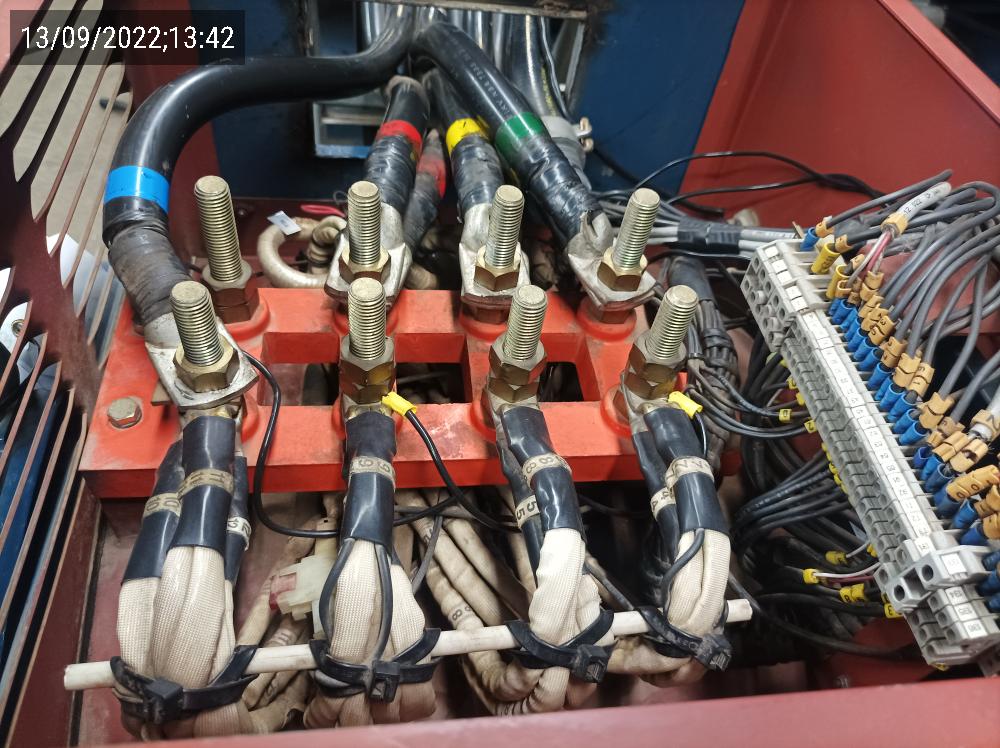

Foto Opcional (Reaperto da Baseta do Gerador) - Ok
|

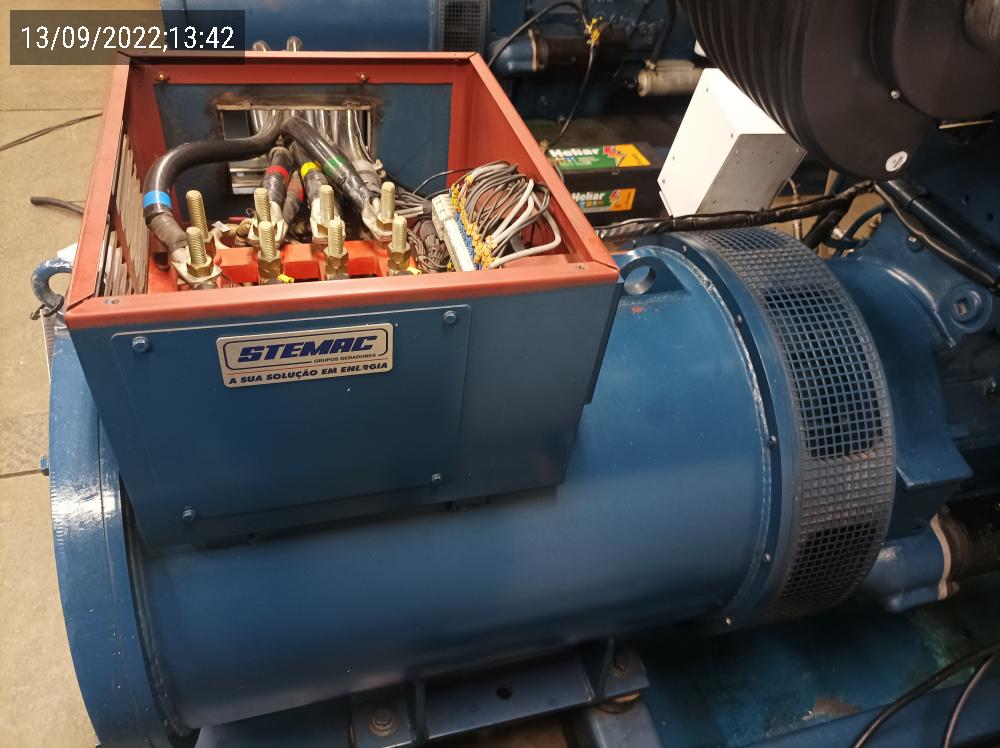

Foto Opcional (Limpeza do Gerador) - Ok
|
||||
|

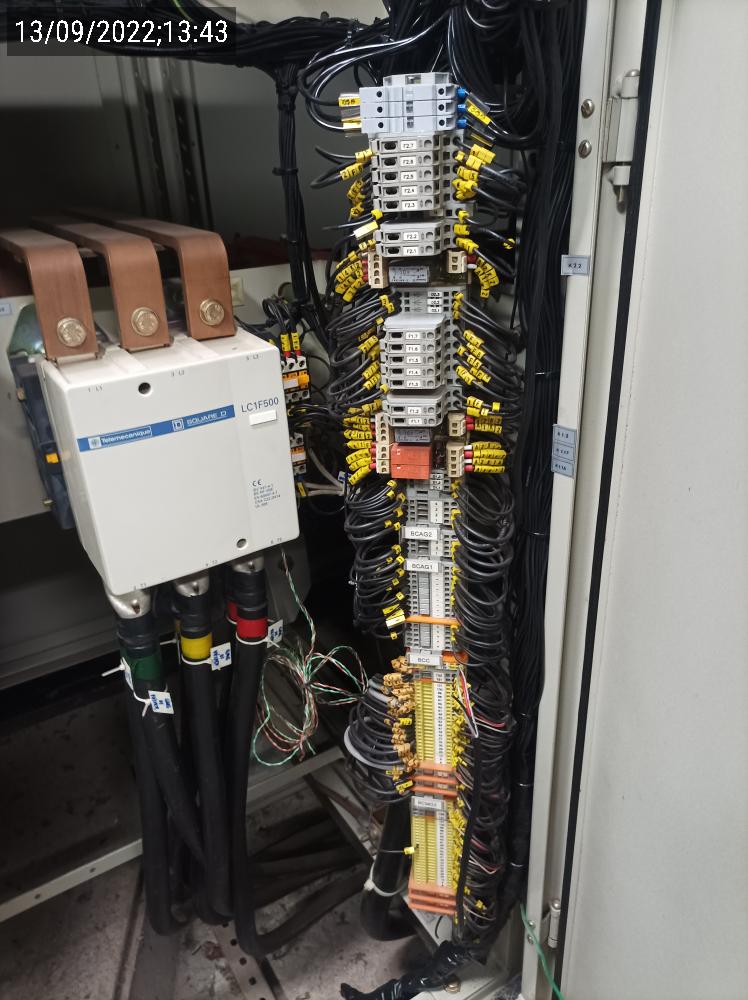

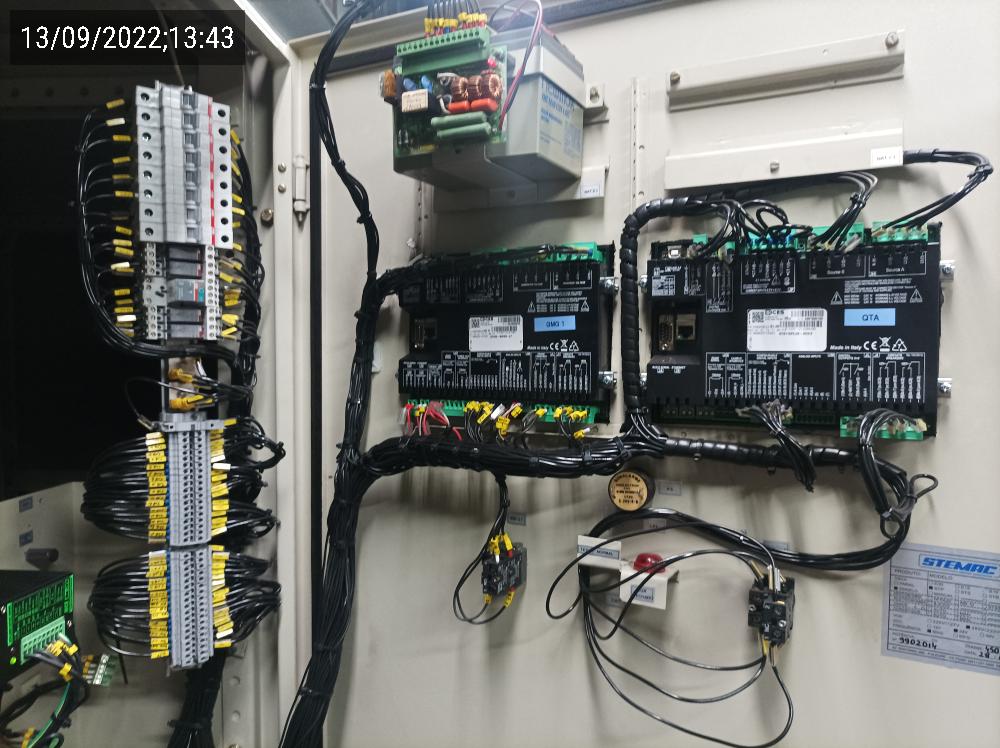

Foto Opcional (Componentes internos do painel (Bornes, reles, etc.)) - Ok
|

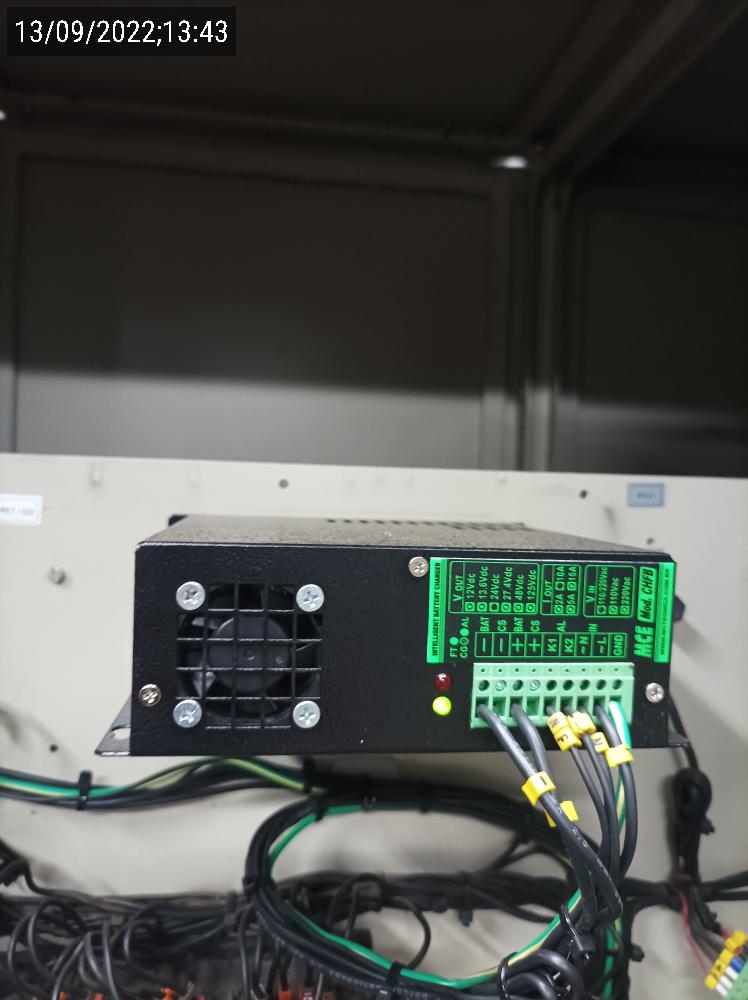

Foto Opcional (Carregador de Bateria) - Ok
|
||||
|

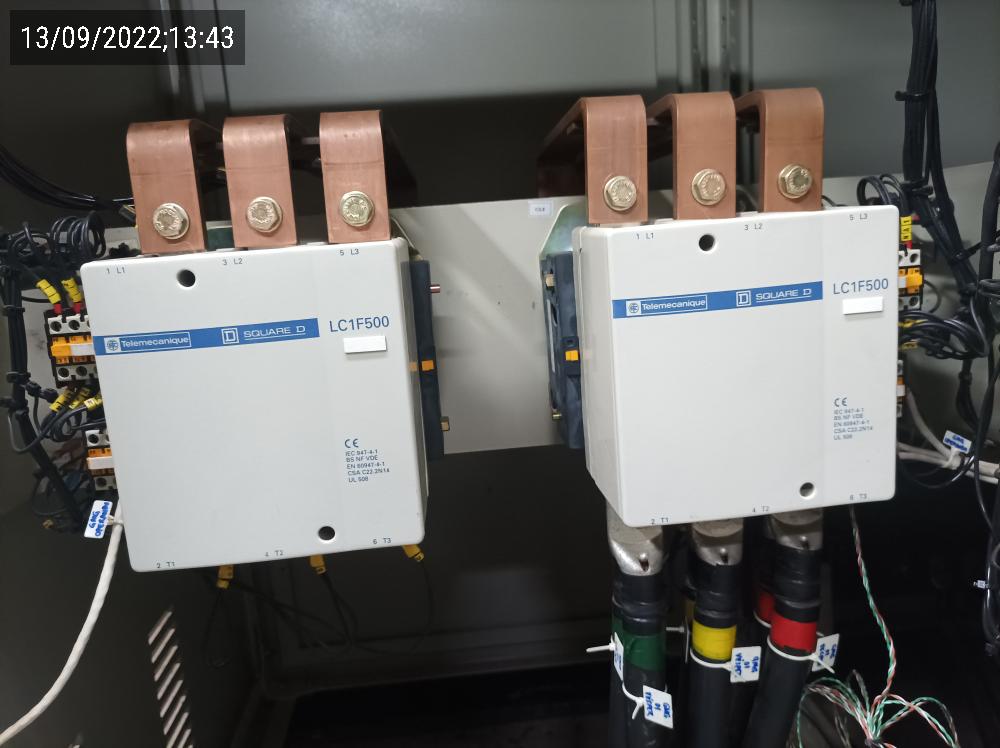

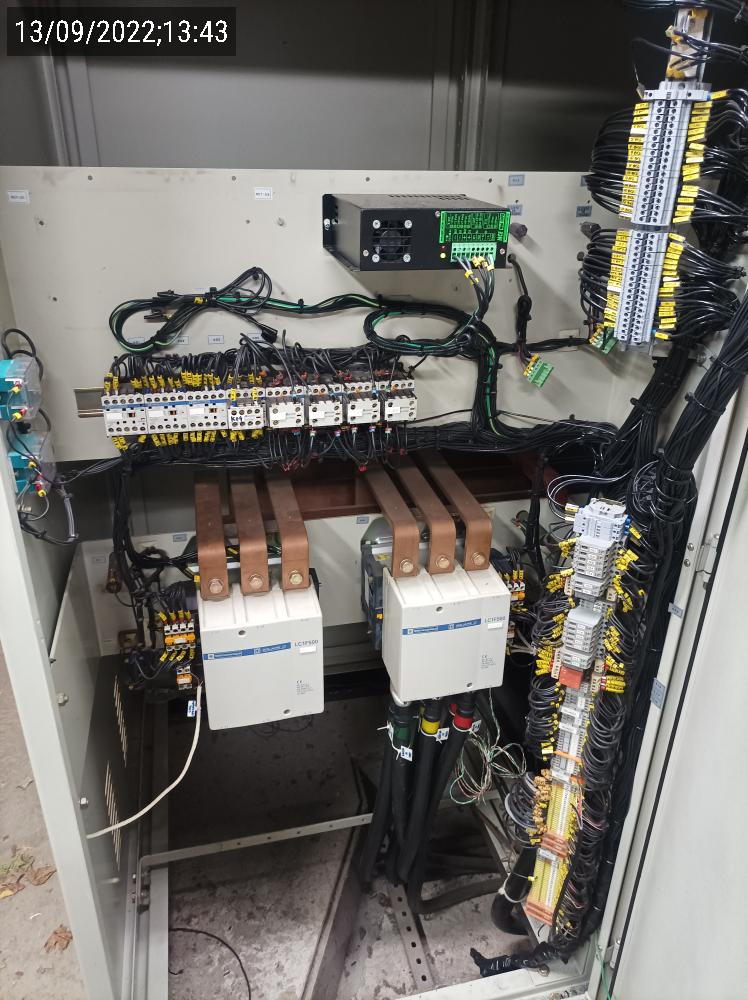

Foto Opcional (Contator/Disjuntor) - Ok
|

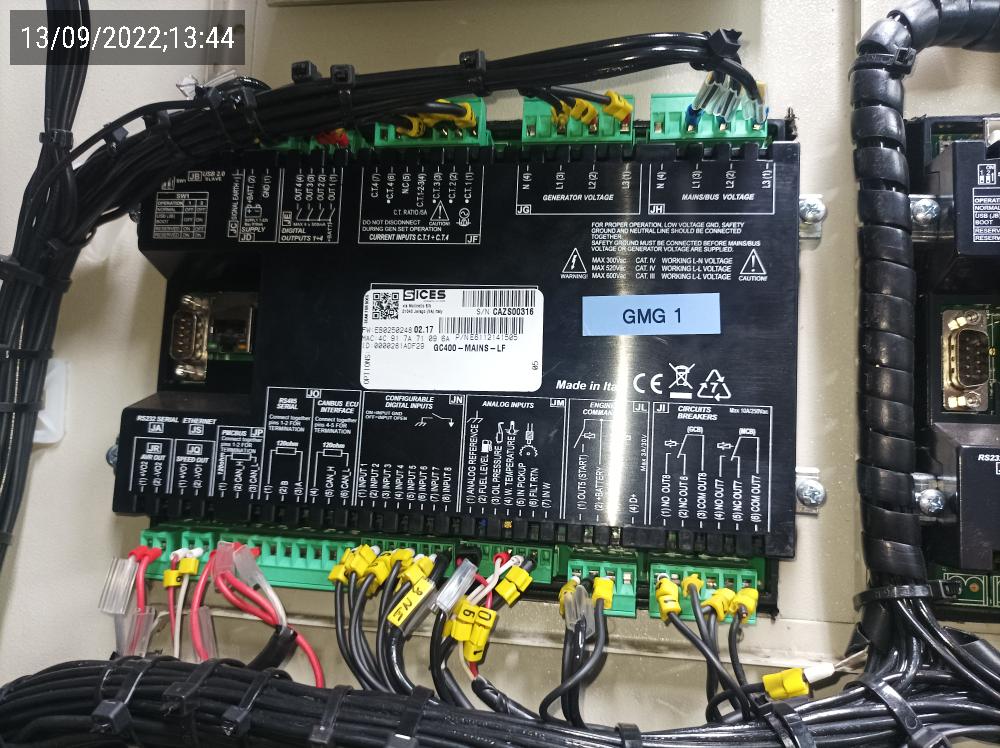

Foto Opcional (USCA (Aparência, Conexões, Bornes, etc.)) - Ok
|
||||
|
Foto Opcional (Funcionamento do QTA/QTM) - Ok
|
Foto Opcional (Estado da sala) - Ok
|
||||
